￡０ ＣＡＲＢ０ＮＷ０ＲＬＤ ２０１５／７ 能源・电力

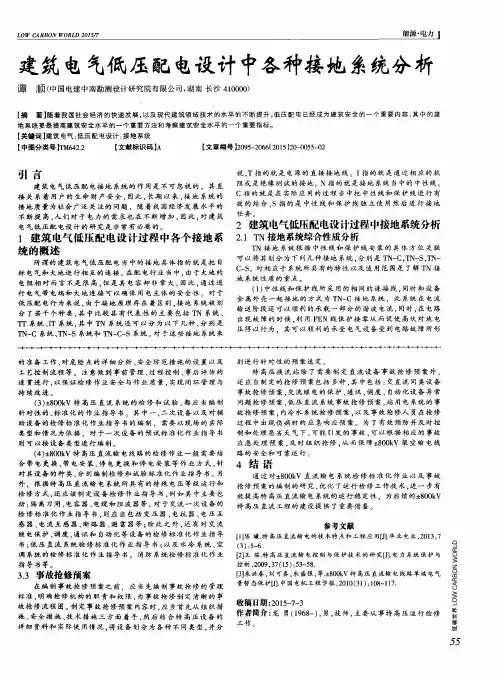

建筑电气低压配电设计中各种接地系统分析
谭 』ＩＩ￣＜ｍ国电建中南勘测设计研究院有限公司，湖南长沙４１００００）
【摘 要】随着我国社会经济的快速发展，以及现代建筑领域技术的水平的不断提升，低压配电已经成为建筑安全的一个重要内容，其中的接 地系统更是提高建筑安全水平的一个重要方法和考察建筑安全水平的一个重要指标。
【关键词】建筑电气；低压配电设计；接地系统
【中图分类号］ＴＭ６４２．２ 【文献标识码】Ａ 【文章￣］２０９５—２０６６（２０１５｝２０—００５５—０２
引言
建筑电气低压配电接地系统的作用是不可忽视的，其直 接关系着用户的生命财产安全．因此，长期以来，接地系统的
接地质量为社会广泛关注的问题．随着我国经济发展水平的 不断提高，人们对于电力的需求也在不断增加，因此，对建筑
电气低压配电设计的研究是非常有必要的。 １建筑电气低压配电设计过程中各个接地系
统的概述
所谓的建筑电气低压配电当中的接地具体指的就是把目 标电气和大地进行相互的连接。在配电行业当中，由于大地的
电阻相对而言不是很高．但是其电容却非常大，因此，通过进
行电气带电端和大地连接可以确保用电主体的安全性。对于 低压配电行为来说，由于接地原理存在着区别，接地系统被划
分了若干个种类．其中比较具有代表性的主要包括ＴＮ系统、 丌系统、ＩＴ系统，其中ＴＮ系统还可以分为以下几种，分别是 ＴＮ—Ｃ系统、ＴＮ—Ｓ系统和ＴＮ—Ｃ—Ｓ系统。对于这些接地系统来 说．Ｔ指的就是电源的直接接地线 Ｉ指的就是通过相应的抗
阻或是绝缘测试的接地。Ｎ指的就是接地系统当中的中性线。
Ｃ指的就是在实际应用的过程当中把中性线和保护线进行有 效的结合．Ｓ指的是中性线和保护线独立使用然后进行接地
任务。 ２建筑电气低压配电设计过程中接地系统分析
２．１ ＴＮ接地系统综合性质分析
ＴＮ接地系统根据中性线和保护线安装的具体方位关联 可以将其划分为下列几种接地系统．分别是ＴＮ—Ｃ，ＴＮ—Ｓ。ＴＮ— Ｃ—Ｓ 对相应子系统所具有的特性以及适用范围是了解ＴＮ接

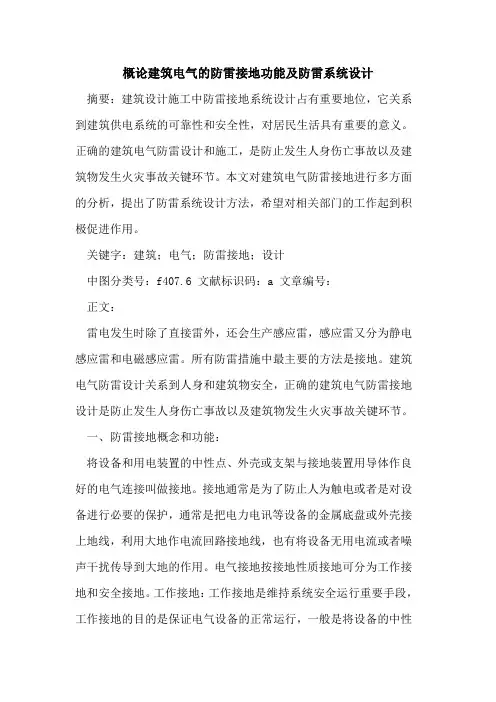

概论建筑电气的防雷接地功能及防雷系统设计
摘要：建筑设计施工中防雷接地系统设计占有重要地位，它关系到建筑供电系统的可靠性和安全性，对居民生活具有重要的意义。正确的建筑电气防雷设计和施工，是防止发生人身伤亡事故以及建筑物发生火灾事故关键环节。本文对建筑电气防雷接地进行多方面的分析，提出了防雷系统设计方法，希望对相关部门的工作起到积极促进作用。
关键字：建筑；电气；防雷接地；设计
中图分类号：f407.6 文献标识码：a 文章编号：
正文：
雷电发生时除了直接雷外，还会生产感应雷，感应雷又分为静电感应雷和电磁感应雷。所有防雷措施中最主要的方法是接地。建筑电气防雷设计关系到人身和建筑物安全，正确的建筑电气防雷接地设计是防止发生人身伤亡事故以及建筑物发生火灾事故关键环节。
一、防雷接地概念和功能：
将设备和用电装置的中性点、外壳或支架与接地装置用导体作良好的电气连接叫做接地。接地通常是为了防止人为触电或者是对设备进行必要的保护，通常是把电力电讯等设备的金属底盘或外壳接上地线，利用大地作电流回路接地线，也有将设备无用电流或者噪声干扰传导到大地的作用。电气接地按接地性质接地可分为工作接地和安全接地。工作接地：工作接地是维持系统安全运行重要手段，工作接地的目的是保证电气设备的正常运行，一般是将设备的中性点接地。工作接地有效提高电气设备安全系数，防止工作电流对设备的伤害，保证设备性能可靠。
雷电是自然界中的一种放电现象，雷击分为直击雷击和感应雷击。雷电具有高电压高电流高能量在短时间内释放特点，对人们生产和生活具有较大威胁。
防雷接地是指为了将雷电流导入大地，防止雷电经过电压对设备及人身所产生的危害,所设置的电压保护设备接地，如避雷针、避雷器等。建筑防雷接地设计要根据建筑所在地区年平均雷暴日等参数等确定防雷类别按照相应规定进行设计。
建筑物和电气设备的防雷主要是用避雷器(包括避雷针、避雷带、避雷网和消雷装置等)。避雷器的一端与被保护设备相接，另一端连接地装置。当发生直击雷时，避雷器将雷电引向自身，雷电流经过其引下线和接地装置进入大地。此外，由于雷电引起静电感应副效应，为了防止造成间接损害，如房屋起火或触电等，通常也要将建筑物内的金属设备、金属管道和钢筋结构等接地；雷电波会沿着低压架空线、电视天线侵入房屋，引起屋内电工设备的绝缘击穿，从而造成火灾或人身触电伤亡事故，所以还要将线路上和进屋前的绝缘瓷瓶铁脚接地。
建材发展导向２０１１年０４月 水利・水・电

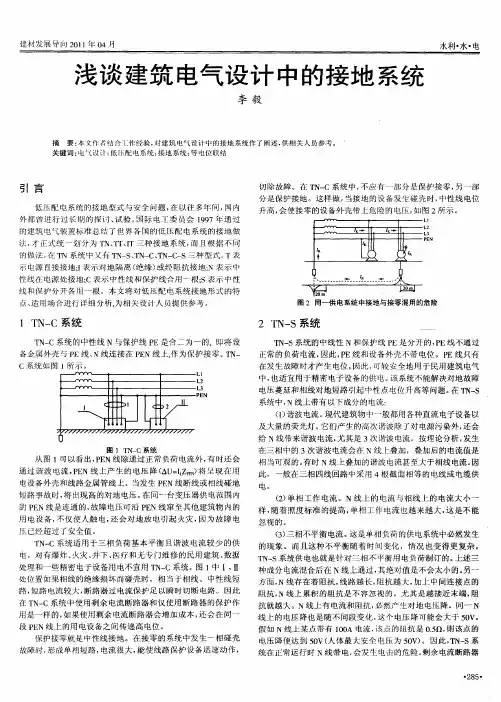

引言 浅谈建筑电气设计中的接地系统
李毅
摘要：本文作者结合工作经验，对建筑电气设计中的接地系统作了阐述，供相关人员参考。 关键词：电气设计：低压配电系统；接地系统：等电位联结
低压配电系统的按地型式与安全问题，在以往多年间，国内
外部曾进行过长期的探讨、试验，国际电工委员会ｌ９９７年通过
的建筑电气装置标准总结了世界各国的低压配电系统的接地做 法，才正式统－￣ｒＪ分为ＴＮ、１Ｔｆ、ｒｒ三种接地系统，而且根据不同
的做法，在ＴＮ系统中又有ＴＮ…Ｓ ＴＮ Ｃ、ＴＮ—Ｃ—Ｓ三种型式。Ｔ表
示电源直接接地：Ｉ表示对地隔离（绝缘）或经阻抗接地：Ｎ表示中
性线在电源处接地；Ｃ表示中性线和保护线合用一根：ｓ表示中性 线和保护分开各用～根。本文将对低压配电系统接地形式的特
点、适用场合进行详细分析．为相关设计人员提供参考。 切除故障。在ＴＮ—Ｃ系统中，不应有一部分是保护接零，另一部 分是保护接地。这样做，当接地的设备发生碰壳时，中性线电位
升高，会使接零的设备外壳带上危险的电压，如图２所示。 Ｌｌ Ｌ２ １．３ ＰＥＮ
图２同一供电系统中接地与接零混用的危险
１ ＴＮ—Ｃ系统 ２ ＴＮ—Ｓ系统
ＴＮ—Ｃ系统的中性线Ｎ与保护线ＰＥ是合二为一的．即将设
备金属外壳与ＰＥ线、Ｎ线连接在ＰＥＮ线上．作为保护接零。ＴＮ—
Ｃ系统如图１所示。 Ｌ１ Ｌ２ Ｌ３ ＰＥＮ
图１ ＴＮ—Ｃ系统 从图１可以看出，ＰＥＮ线除通过正常负荷电流外，有时还会
通过谐波电流，ＰＥＮ线上产生的电压降（ＡＵ＝Ｉ ｚ 将呈现在用
电设备外壳和线路金属管线上。当发生ＰＥＮ线断线或相线碰地
短路事故时，将出现高的对地电压。在同一台变压器供电范围内 的ＰＥＮ线是连通的，故障电压可沿ＰＥＮ线窜至其他建筑物内的
用电设备，不仅使人触电，还会对地放电引起火灾，因为故障电 压已经超过了安全值。
ＴＮ—Ｃ系统适用于三相负荷基本平衡且谐波电流较少的供

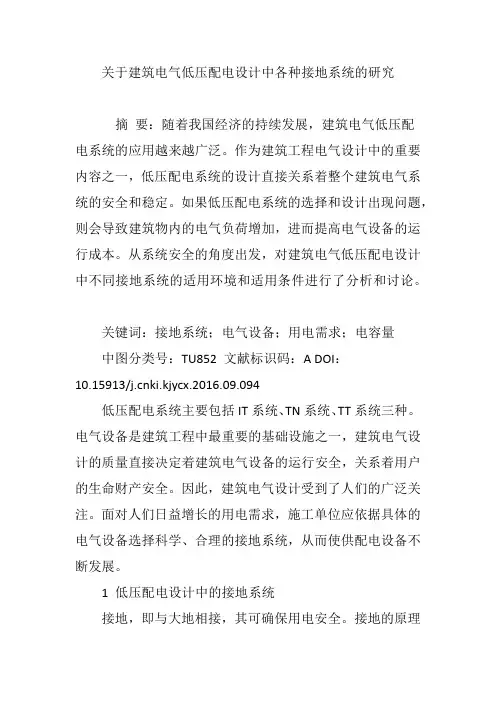

关于建筑电气低压配电设计中各种接地系统的研究
摘 要：随着我国经济的持续发展，建筑电气低压配电系统的应用越来越广泛。作为建筑工程电气设计中的重要内容之一，低压配电系统的设计直接关系着整个建筑电气系统的安全和稳定。如果低压配电系统的选择和设计出现问题，则会导致建筑物内的电气负荷增加，进而提高电气设备的运行成本。从系统安全的角度出发，对建筑电气低压配电设计中不同接地系统的适用环境和适用条件进行了分析和讨论。
关键词：接地系统；电气设备；用电需求；电容量
中图分类号：TU852 文献标识码：A DOI：10.15913/ki.kjycx.2016.09.094
低压配电系统主要包括IT系统、TN系统、TT系统三种。电气设备是建筑工程中最重要的基础设施之一，建筑电气设计的质量直接决定着建筑电气设备的运行安全，关系着用户的生命财产安全。因此，建筑电气设计受到了人们的广泛关注。面对人们日益增长的用电需求，施工单位应依据具体的电气设备选择科学、合理的接地系统，从而使供配电设备不断发展。
1 低压配电设计中的接地系统
接地，即与大地相接，其可确保用电安全。接地的原理为：大地的电容量大，且电阻相对较小，在吸收了大量的来自外界的电荷时，可使电位保持不变，最大限度地减小外部因素对建筑电气低压供配电系统中的电压和电流造成的影响，从而有效避免用电安全事故的发生，提高电力系统的稳定性和安全性。接地系统有多种类型，其中，较为典型的为IT系统、TN系统和TT系统。TN系统又可分为TN-C系统、TN-S系统、TN-C-SI系统。其中，“I”为经过一定绝缘测试、抗阻测试的接地，“T”为电源内直接与大地接触的电线，“N”为系统中的中性线，“C”为保护线与中性线共同使用的形式，“S”为保护线与中性线分开使用的形式。
1.1 IT系统
IT系统指电源通过抗阻接地或不接地，电源带电部位与地面是绝缘的，外露电气设备可导的电部位通过保护线与电源接地体相接或直接与大地相接，从而起到保护作用。IT系统多用于生产企业的电机系统中，当IT系统第一次出现故障时，可在不切断电源的情况下保持电气设备的正常运行。这是因为IT系统第一次出现故障时产生的故障电流很小，电气设备的金属外壳产生的接触电压不具有危险性。当设备第二次出现故障时，则需要及时切断电源，避免危险发生。
