建筑电气工程设计及施工中的接地问题思考

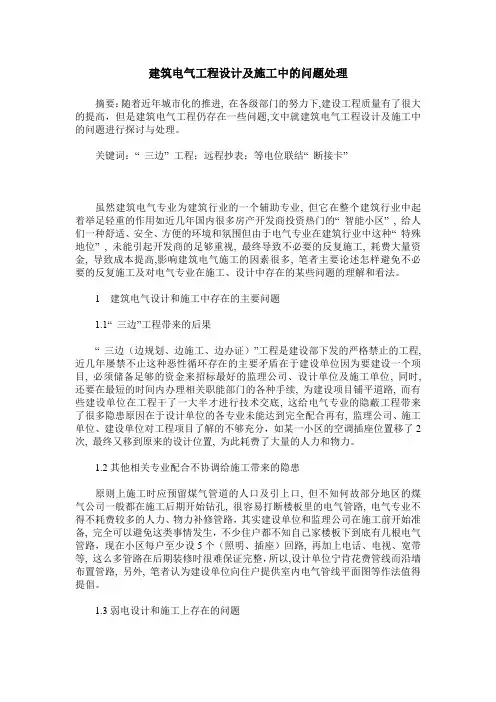

建筑电气工程设计及施工中的问题处理

摘要：随着近年城市化的推进, 在各级部门的努力下,建设工程质量有了很大的提高，但是建筑电气工程仍存在一些问题,文中就建筑电气工程设计及施工中的问题进行探讨与处理。

关键词：“ 三边” 工程；远程抄表；等电位联结“ 断接卡”

虽然建筑电气专业为建筑行业的一个辅助专业, 但它在整个建筑行业中起着举足轻重的作用如近几年国内很多房产开发商投资热门的“ 智能小区” , 给人们一种舒适、安全、方便的环境和氛围但由于电气专业在建筑行业中这种“ 特殊地位” , 未能引起开发商的足够重视, 最终导致不必要的反复施工, 耗费大量资金, 导致成本提高,影响建筑电气施工的因素很多, 笔者主要论述怎样避免不必要的反复施工及对电气专业在施工、设计中存在的某些问题的理解和看法。

1 建筑电气设计和施工中存在的主要问题

1.1“ 三边”工程带来的后果

“ 三边（边规划、边施工、边办证）”工程是建设部下发的严格禁止的工程,

近几年屡禁不止这种恶性循环存在的主要矛盾在于建设单位因为要建设一个项目, 必须储备足够的资金来招标最好的监理公司、设计单位及施工单位, 同时,

还要在最短的时间内办理相关职能部门的各种手续, 为建设项目铺平道路, 而有些建设单位在工程干了一大半才进行技术交底, 这给电气专业的隐蔽工程带来了很多隐患原因在于设计单位的各专业未能达到完全配合再有, 监理公司、施工单位、建设单位对工程项目了解的不够充分，如某一小区的空调插座位置移了2次, 最终又移到原来的设计位置, 为此耗费了大量的人力和物力。

1.2其他相关专业配合不协调给施工带来的隐患

原则上施工时应预留煤气管道的人口及引上口, 但不知何故部分地区的煤气公司一般都在施工后期开始钻孔, 很容易打断楼板里的电气管路, 电气专业不得不耗费较多的人力、物力补修管路，其实建设单位和监理公司在施工前开始准备, 完全可以避免这类事情发生，不少住户都不知自己家楼板下到底有几根电气管路，现在小区每户至少设5个（照明、插座）回路, 再加上电话、电视、宽带等, 这么多管路在后期装修时很难保证完整，所以,设计单位宁肯花费管线而沿墙布置管路, 另外, 笔者认为建设单位向住户提供室内电气管线平面图等作法值得提倡。

关于房建电气工程中接地装置的几点思考

近几年来，随着政府对我们西部开发的力度加大，我区人民生活水平的不断提高，特别是今年（2010年），中央政府更是从政策和资金上对我们新疆的建设进行了大优惠和大投入。随后的几年里，我区的房建工程也将进入一个飞跃的时期，各种设计新颖的别墅，办公楼和高层住宅也将快速融入人们的生活中，这就要求我们施工管理人员要有更丰富的知识和更高的责任心来要求自己。

众所周知，建筑工程的施工是比较复杂的，它包括土建、给排水、采暖通风、电气安装专业等。电气安装工程是整个建筑工程项目的一个组成部分，与其他施工项目必然发生多方面的联系，尤其和土建施工关系最为密切，如：电源的进户，明暗管道的敷设，防雷和接地装置的安装，配电箱(屏、柜)的固定等，都要在土建施工中预埋构件和预留孔洞。而防雷和接地装置又是整个电气施工中的重中之重。下面仅以一般建筑工程中常见的砖混结构形式谈谈房建电气工程中接地装置和等电位装置在设计和施工中常见的几个问题和处理方案，不足之处还望各位专家指正。

一，接地装置电阻值无法满足设计要求

接地的作用主要是防止人身遭受电击、设备和线路遭受损坏、预防火灾、防止雷击、防止静电损害和保障电力系统正常运行。虽然我们石河子地区是低雷爆区，但随着经济建设的不断提高，高层建筑和一些特殊建筑逐年增多，这些都属于三类防雷建筑，设计规范要求接地电阻值≤1Ω。因为接地电阻主要决定于流散电阻的大小，而流散电阻主要由接地装置的结构和土壤电阻率决定，土壤的电阻率越低，流散电阻也就越低。而我们石河子地区的土壤主要是戈壁和沙石结构，这就导致了电阻率较大，致使接地电阻值超出规程要求。结合几年来的施工经验，总结了几个降低接地装置电阻值的技术措施，供工程技术人员参考：

(1)更换土壤。这种方法是采用电阻率较低的土壤(如粘土、黑土及砂质粘土等)替换原有电阻率较高的土壤，置换范围在接地体周围0.5m以内。这种方法可用在我们西部多戈壁，低水位的地区，但这种取土置换方法对人力和工时耗费都较大。

浅论市政电气设计中与接地有关的几个问题

摘 要：市政工程是利民工程，市政工程质量的安全性与人们的生活息息相关，尤其是市政电气方面，因为电的特殊性，更应该重视其可靠性与安全性，在市政工程设计中，经常涉及接地有关的问题，常因对现存规范和标准的掌握和理解不够充分、全面.或因规范本身的某些不足，而造成一些不当做法和错误，现予以研究考证。

关键词：市政 低电阻接地 接地故障 电气设计

市政工程中与电气有关的设施随处可见，是人们日常生活中不可或缺的设施，但是因为市政电气是与电直接关联的设施，其在为民服务运行中，安全性和可靠性值得我们关注所以在此对市政电气设计中接地问题进行简要论述。

1、 t n系统出线保护夏敏度及最大配电距离的校验问题

在tn接地系统中，采用接零保护，金属灯杆座盒和系统的pe或者pen线连接，时若发生接地故障，其接地电流id =v/zo 式中zo为”相一零回路”阻抗，其值约1欧姆/每公里。理论上可以达id到数百安培。但事实上，接地故障往往是没有金属连接，如果考虑到其接触电阻，实际接地电流小于计算值。当然，线路保护装置也很难可靠的动作。灯杆、座框将长时间携带危险电压，而电压也可由pe线或pen线传到到系统的所有灯柱和座箱。从某种意义上讲，其危害面会更广。

我们所了解的t n 系统，当采用过电流保护兼做接地故障保护时，通常忘记对低压配电线路维护其敏捷度和相应的最大配电距离

的检测。可以说目前市政电气设计中最普遍可见的问题应当是我们以上所提及到的。 以上问题市政电气设计中通常出现的场地可以分为两种；

①用电负荷以带状形式分布，通常可见的有道路、高架桥的路灯线路、隧通l u 气使用的照明主线路以及检修电源干线回路i

②用电负荷以分散、状的形式分布，我们所了解的有垃圾处理厂的地下水或渗透液、提升泵站里面所使用的链接式配电干线等。

关于电气接地标准中若干问题探讨

摘要：通过将标准《交流电气装置的接地设计规范》GB50065-2011与相关国际标准及电气专家的建议对比分析，对高低压电气装置接地电阻及低压系统接地型式的合理性进行了讨论。

关键词：接地标准电阻

引言

《交流电气装置的接地设计规范》GB50065-2011是我国关于电气装置接地设计的国家标准。作为国家标准，在我国建筑电气设计中起着十分重要的指导作用。由于电气装置接地的合理与否，涉及到人身安全、设备安全及正常运行。所以该标准的实施对于保障人身设备财产安全及避免各类电气事故的发生是十分重要的。本文将讨论和分析本标准的部分内容及有关技术问题。

1变电站接地电阻

国家标准《交流电气装置的接地设计规范》GB50065-2011中4.2.1条[1]规定：对于有效接地系统和低电阻接地系统，接地网接地电阻应符合下述要求：

R≤2000/Ig， （1）

其中R—考虑季节变化的最大接地电阻；

Ig—计算用经接地网入地的最大故障不对称电流有效值（A）；

同时要求低压系统采用TN系统且低压电气装置应采用（含建筑物钢筋的）保护总等电位联结系统。2000V这个数值主要是考虑低压电气设备出厂时都是经受2000V短时工频耐受电压试验而规定的。

关于此规定，业内专业人士意见并不相同。某专家建议“规定统一为R<1200/Ig”[2]，理由是国家标准GB/T16935.1[4]规定“低压电气绝缘应能承受短时工频过电压为U0+1200V”。而另外一位专家则认为“可以将地电位升高至2000V甚至更高”[5]，前提条件是“采取TN系统及等电位联结系统且只应用在高压低压共用接地装置的电力系统内部的有限区域内。”

笔者认为，根据GB16895.1144.A1条，TT系统无论是否共用接地系统，都有可能产生Ig*R+U0=2000+220=2220V的应力电压，而TN系统在采用共用接地情况下则不会产生。所以公式（1）的2000V的规定在TN系统情况下是没有问题的，且条文说明已作出充分解释。但是笔者认为标准[1]把有效接地系统限制在必须采用TN系统这个规定有待商榷。毕竟由于现实情况的复杂性，某些电气装置可能就要求采用TT系统，尤其是需要在TN系统中采用局部TT系统时，公式（1）就更会带来问题。所以笔者的建议是将公式（1）中2000改为1200，这样对接地系统就可以不予限制。同时也要阐明如果需要将地电位升高值提高到2000V甚至更高，就像条文说明中解释的那样，则需要根据实际情况具体分析和计算，符合设计要求即可。这样既保证了规范的严谨性，又有更强的操作性和指导性。
