电缆敷设代号大全

一、导线穿管表示

SC-焊接钢管

RC—镀锌钢管

CP-金属软管

MR—金属线槽

PR-塑料线槽

M—钢索

PC—PVC硬质塑料管

FPC-阻燃半硬聚氯乙烯塑料管

JDG--紧定式电线管

KBG-—扣压式电线管

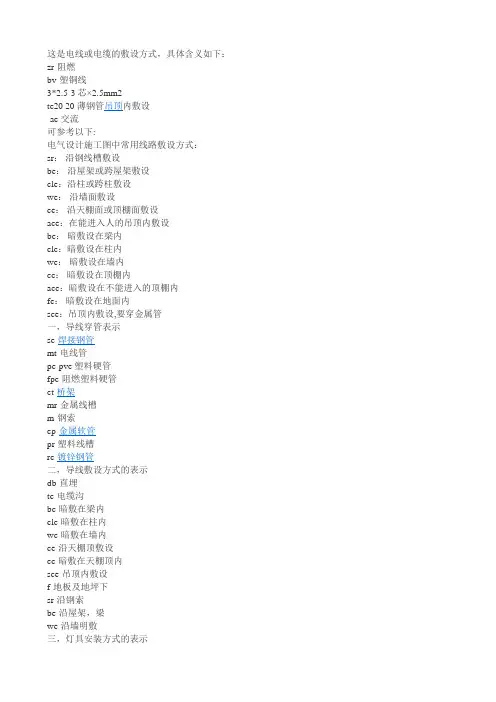

二、导线敷设方式的表示

W-墙 F—地 AC—顶 C-覆盖（暗配) E—外露（明配） F-地板及地坪下

AB沿或跨梁（屋架）敷设

AC沿柱或跨柱敷设

ACC暗敷设在不能进入的顶棚内

ACE暗敷设在能进入人的吊顶内敷设

BE沿屋架或跨屋架敷设

BC暗敷在梁内

CLE沿柱或跨柱敷设

CP穿金属软管敷设

CE沿顶棚或顶板面敷设

CT-电缆桥架敷设

CLC暗敷在柱内

CC暗敷在屋面或顶板内

CF混凝土排管敷设

DB直接埋设

FC地板或地面下敷设

M用钢索敷设

MT穿镀锌薄壁电线管敷设

MR金属线槽敷设

PC穿聚氯乙烯硬质管敷设

PVC穿刚性阻燃管

PCL用塑卡敷设

PL用瓷架敷设

FPC穿聚氯乙烯半硬质管敷设

PR塑料线槽敷设 K用瓷瓶和瓷柱敷设

KPC穿聚氯乙烯塑料波纹管敷设

RC穿水煤气管敷设

SR沿钢线槽敷设

SC穿焊接钢管敷设

SCE敷设在能进人的吊顶内，要穿金属管

TC电缆沟敷设

WE沿墙面敷设

WC暗敷设在墙内

三、灯具安装方式的表示

CS-链吊式

DS-管吊式

W-墙壁安装

C—吸顶式

R-嵌入

CR-吊顶内安装

WR—墙壁内安装

S—支架上安装

CL-柱上安装

HM—座装

四、电工常用塑料管的区别

1、阻燃塑料波纹管，由聚氯乙烯树脂加入增塑剂、稳定剂及阻燃剂等经挤出成型而得,内外壁均为波纹状，用于电线保护，一般颜色为黄色、红色、白色等，管子连接采用专用接头抹塑料胶后粘接,管道弯曲自如无须加热，成捆供应，每捆100米。

2、硬聚氯乙烯塑料管，系由聚氯乙烯树脂加入稳定剂、润滑剂等助剂经捏合、滚压、塑化、切粒、挤出成型加工而成，在建筑上主要用于电线、电缆的保护套管等。管材长度为4米,颜色一般为灰色，管材连接一般为加热承插和塑料热风焊，弯曲必须加热进行。

3、半硬塑料管，系将聚氯乙烯树脂与增塑剂、稳定剂及其他辅助剂配合后，经挤出成型而得，适应于电气套管及流体输送管等，常温下可用于保护电线、电缆等。管材成盘供应，长度一般不少于10米，颜色有白、黄、红、蓝、黑及本色数种，管道连接一般采用套管抹塑料胶粘接，弯曲自如无须加热，施工环境温度5-—45度,在—15—-25度时应使用耐寒型（黄色）管材。

4、刚性阻燃管，也叫PVC冷弯电线管，分轻型、中型、重型，管线长度为每根4米,颜色有白色和纯白两种，弯曲时需要专用弯曲弹簧,连接采用专用接头抹塑料胶后粘接。

5、金属可挠管，也叫普利卡金属套管，由镀锌钢带、钢带、及电工纸构成的双层金属制成的可挠型电线、电缆保护管，根据用途的不同，区分不同的型号，主要有LZ—4、LV—5、LV—5Z等型号，管道连接采用专用连接器，弯曲自如，固定采用专用固定夹子，成盘供应,每盘视管径大小一般在5--50米之间. 五、常用各种字母代表的含义

A－镀锡或镀银.

B－平型（扁形）

R－连接用软电缆（电线）,软结构。

V－绝缘聚氯乙烯。 V－聚氯乙烯绝缘 V－聚氯乙烯护套

S－双绞型。

F－耐高温

P－编织屏蔽

P2－铜带屏蔽

P22－钢带铠装

Y—预制型、一般省略，或聚烯烃护套

FD-产品类别代号,指分支电缆。将要颁布的建设部标准用

FZ表示，其实质相同

YJ—交联聚乙烯绝缘

V—聚氯乙烯绝缘或护套

ZR—阻燃型

NH—耐火型

WDZ —无卤低烟阻燃型

WDN—无卤低烟耐火型

六、通用各种字母代表的含义

A:（聚)胺（脂），安（装）,铝塑料护套(Alpeth）

B:扁，半,编（织），泵,布，（聚）苯(乙烯)，玻（璃纤维）,补,平行

C：车,醇,采（掘机)，瓷,重（型),船用，蓄电(池）,磁充，偿,（黄腊）绸,(三)醋(酸薄膜),自承式

D：带,(不)滴(流),灯，电,（冷）冻（即耐寒),丁（基橡皮)，镀

E:二（层),野(外）,对称结构(代号)，乙（丙橡皮）（EPR)

F：（聚四）氟(乙烯)，分（相），非（燃性）,飞(机)，泡沫聚乙烯（YF)

G:钢，沟,改（性漆），管，高（压) H：合（金)，环（氧漆),焊,花，通讯电缆（用途代号）,

H（H型，即分相屏蔽结构)，寒

J:绞,加(强)，加（厚）,锯，局(用）

K:（真）空,卡(普隆），控制，铠装，空心.

L:铝,炉，腊(克),沥（青）,(防)雷,磷

M:棉(纱)，麻,母（线）,帽,膜 N:(自)粘(性),泥(炭),(高阻)尼（线芯),尼（龙），耐火

O：同轴（结构代号)

P:排，（芯)屏(蔽),配(线)，贫（泛浸渍，即干绝缘)，信号电缆(用途代号）

Q：牵(引车),漆，铅,轻（型),气，汽(车）,高（强度聚乙烯醇缩醛）

R:软，人(造)丝，日用（用途代号),（耐）热(化）.

S：刷,丝,射频（用途代号),双,钢塑料护层（Stalpeth)，低烟无卤阻燃护套

T:铜，梯,特，通，陶,电梯,探

U:矿，棉(指石棉）,矿用（用途代号)

V：(P）V(C）（聚氯乙烯）

W:（地球)物（理），皱纹护套,无（磁性）,(耐高）温，(野）外，石油（用途代号)

X：橡（力缆)，聚酰胺，橡（皮绝缘）

Y:硬,园,油，氧，(耐）油,移动(用途代号)，聚乙烯，压

Z:(聚）酯，纸，(电）钻，中型，综（合)

YJ:交联聚乙烯绝缘

P2：铜带屏蔽

ZRK:系列代号,表示阻燃型控制电缆

七、电缆常识：电缆通常分为电力电缆和控制电缆两种

1、电缆通用符号表示的含义

〔1〕ZR－阻燃，NH－耐火，ZA（IA)－本安(本质安全型）

〔2〕用途。电力电缆缺省表示，K－控制电缆，P－信号电缆，DJ－计算机电缆

〔3〕绝缘层。V－聚氯乙烯，Y－聚乙烯，YJ－交联聚乙烯，X－橡皮，Z－纸

〔4〕导体.T－铜芯缺省表示，L－铝芯 。

〔5〕内护层（护套）,V－聚氯乙烯，Y－聚乙烯，Q－铅包，L－铝包，H－橡胶,HF－非燃性橡胶，LW－皱纹铝套，F－氯丁胶，N－丁晴橡皮护套 。

〔6〕特征。统包型不用表示，F－分相铅包分相护套，D－不滴油，CY－充油，P－屏蔽，C－滤尘器用,Z－ 直流

〔7〕铠装层。0－无，2－双钢带(24－钢带、粗圆钢丝)，3－细圆钢丝，4－粗圆钢丝（44－双粗圆钢丝). 〔8〕外被层.0－无，1－纤维层,2－聚氯乙烯护套，3－聚乙烯护套 。

〔9〕额定电压。以数字表示，kV.

2、常用电缆举例: VV铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆。 VV22铜芯聚氯乙烯绝缘聚氯乙烯铠装护套电力电缆.

YJV交联聚乙烯绝缘聚氯乙烯护套电力电缆

3、规格表示法的含义 规格采用芯数，标称截面和电压等级表示

①单芯分支电缆规格表示法：同一回路电缆根数*（1*标称截面)， 0.6/1KV, 如：4＊(1＊185)+1＊95 0.6/1KV

②多芯绞合型分支电缆规格表示法：同一回路电缆根数*标称截面， 0.6/1KV， 如:4*185+1＊95 0.6/1KV

③多芯同护套型分支电缆规格表示法：电缆芯数×标称截面-T，如:4×25-T 4、完整的型号规格表示法。因为分支电缆包含主干电缆和支线电缆.而且两者规格结构不同,因此有两种表示方法： ①将主干电缆和支线电缆分别表示, 如：干线电缆:FD-YJV-4＊(1*185)+1＊95 0.6/1KV 支线电缆:FD-YJV-4*(1＊25)+1*16

0.6/1KV 这种方法在设计时尤为简明,可以方便地表示出支线规格的不同 ②将主干电缆和支线电缆连同表示,如:FD—YJV—4*(1*185/25） +1＊95/16 0。6/1KV 这种方法比较直观,但仅限于支线电缆为同一种规格的情况,无法表示支线的不同规格: 由于分支电缆主要由于1KV低压配电系统，因此，其额定电压0.6/1KV在设计标注时，可以省略

5、五芯电缆，线径计算小常识： 4根相、地线是1根保护地线的2倍.如：4＊185+1＊95，185/2=92.5取95. 4*95+1＊50，95/2=47.5取50 4*50+1＊25，50/2=25取25 补充知识：单芯电缆线径规格6、10、16、25、35、50、70、95、120、150、185、240、300、400单位：MM2 6、电缆能够承受电流小口诀：（可以使用于电线，指的是铜芯电线缆） 10下5 100上2 25/35四三界 70/95两倍半 含义：10平方以下每平方承受5倍的电流（如：10平方能够承受50安培的电流） 100平方以上每平方承受2倍的电流 25平方以下到10平方每平方承受4倍的电流.35平方以上到70平方每平方承受3倍的电流 70平方和95平方每平方承受2。5倍的电流

八、电线知识：

1、电线通用符号含义:

〔1〕代号。B－电线(有时不表示)

〔2〕导体.T－铜芯（缺省表示)，L－铝芯，R－软铜

〔3〕绝缘。V－聚氯乙烯,X－橡皮，F－氯丁橡皮

〔4〕护套。V－聚氯乙烯

〔5〕其他.R－软电线，P－屏蔽，B－平行

2、常用电线举例:

（1）、BX、BLX：橡胶绝缘电线.固定敷设于室内或室外，明敷、暗敷或穿管,作为设备安装用线。

（2）、BXF、BLXF：氯丁橡胶绝缘电线。同BX型，耐气候好，适用于室外。

（3）、BXR：橡胶绝缘软电线。同BX型,仅用于安装时要求柔软的场所。

（4）、BXHF、BXLHF：橡胶绝缘和护套电线。同BX型,适用于较潮湿的场所和作为室外进户线.

（5）、BV、BLV：聚氯乙烯绝缘电线。同BX型，但耐湿性和耐气候性较好。

（6）、BVR：聚氯乙烯绝缘软电线。同BV型，仅用于安装时要求柔软的场所。

（7）、BVV、BLVV:聚氯乙烯绝缘和护套电线.同BV型，用于潮湿和机械防护要求较高的场所，可直埋土壤中

（8）、BV—105、BLV-105:耐热105℃聚氯乙烯绝缘电线。同BV型,用于45℃及以上高温环境中.

（9）、BVR-105:耐热105℃聚氯乙烯绝缘软电线。同BVR型，用于45℃及以上高温环境中.

（10）、RV 单芯铜芯氯乙烯绝缘绝缘软线。供各种移动电器、仪表、电信设备、自动化装置接线用； 也作为内部安装用线，安装时环境温度不低于－15℃。

（11）、AVR 镀锡铜芯聚氯乙烯绝缘平型连接软线。

（12）、RVB 两芯平型铜芯聚氯乙烯绝缘软线。供各种移动电器、仪表、电信设备、自动化装置接线用； 也作为内部安装用线，安装时环境温度不低于－15℃。
