现浇结构位置和尺寸允许偏差及检验方法-gb50202015.pdf

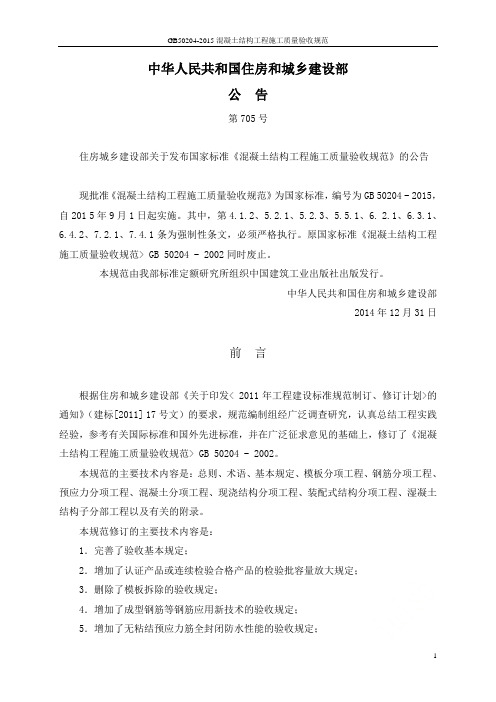

中华人民共和国住房和城乡建设部公告第705号住房城乡建设部关于发布国家标准《混凝土结构工程施工质量验收规范》的公告现批准《混凝土结构工程施工质量验收规范》为国家标准，编号为GB 50204 - 2015，自201 5年9月1日起实施。

其中，第4.1.2、5.2.1、5.2.3、5.5.1、6. 2.1、6.3.1、6.4.2、7.2.1、7.4.1条为强制性条文，必须严格执行。

原国家标准《混凝土结构工程施工质量验收规范> GB 50204 - 2002同时废止。

本规范由我部标准定额研究所组织中国建筑工业出版社出版发行。

中华人民共和国住房和城乡建设部2014年12月31日前言根据住房和城乡建设部《关于印发< 2011年工程建设标准规范制订、修订计划>的通知》（建标[2011] 17号文）的要求，规范编制组经广泛调查研究，认真总结工程实践经验，参考有关国际标准和国外先进标准，并在广泛征求意见的基础上，修订了《混凝土结构工程施工质量验收规范> GB 50204 - 2002。

本规范的主要技术内容是：总则、术语、基本规定、模板分项工程、钢筋分项工程、预应力分项工程、混凝土分项工程、现浇结构分项工程、装配式结构分项工程、湿凝土结构子分部工程以及有关的附录。

本规范修订的主要技术内容是：1．完善了验收基本规定；2．增加了认证产品或连续检验合格产品的检验批容量放大规定；3．删除了模板拆除的验收规定；4．增加了成型钢筋等钢筋应用新技术的验收规定；5．增加了无粘结预应力筋全封闭防水性能的验收规定；6．完善了预拌混凝土的进场验收规定；7．完善了预制构件的进场验收规定；8．增加了结构位置与尺寸偏差的实体检验规定；9．增加了回弹一取芯法检验结构实体混凝土强度的方法。

本规范中以黑体字标志的条文为强制性条文，必须严格执行。

本规范由住房和城乡建设部负责管理和对强制性条文的解释，由中国建筑科学研究院负责具体技术内容的解释。

学习资料收集于网络，仅供参考 工程名称 濮阳市龙湖澜岸6#楼 建设单位 濮阳市汇升置业有限公司 施工单位河南广正建筑工程有限公司监理单位河南畅晟工程管理有限公司标准规定：项 目 构 件抽检数量合格标准规范规定允许偏差 检 验 方 法柱截面尺寸构件总量的1%且不少于3个构件80%及以上+ 10mm-5 mm选取柱的一边量测柱中部、下部及其他部位，取3点平均值柱垂直度构件总量的1%且不少于3个构件 80%及以上层高＜6m10mm沿两个方向分别量测，取最大值层高＞6m12mm墙厚有代表性的自然间抽查1%，且不应小于3间80%及以上+ 10mm-5 mm 墙身中部量测3点，取平均值；测点距离不应小于1m梁高构件总量的1%且不少于3个构件80%及以上+ 10mm-5 mm 量测一侧边跨中及两个距离支座0.1m 处，取3点平均值；量测值可取腹板高度加上此处楼板的实测厚度板厚有代表性的自然间抽查1%，且不应小于3间80%及以上+10 mm- 5mm 悬挑板取距离支座0.1m 处，沿宽度方向取包括中心位置在内的随机3点取平均值；其他楼板，在同一对角线上量测中间及距离两端各0.1m 处，取3点平均值层高有代表性的自然间抽查1%，且不应小于3间80%及以上+10 mm-10 mm与板厚测点相同，量测板顶至上层楼板板底净高，层高量测值为净高与板厚之和，取3点平均值检测结果：检验项目 构件总容量检测数量合格数量合格率 检查结论柱截面尺寸 柱垂直度墙厚梁高板厚层高施工单位（章）监理单位（章）建设单位（章）结构实体位置与尺寸偏差检验汇总表结构实体位置与尺寸偏差质量检验记录表GB50204-1015（第8.3.2条）Ⅰ单位：mm 工程名称濮阳市龙湖澜岸6#楼检验项目柱截面尺寸建设单位濮阳市汇升置业有限公司允许偏差+ 10mm，-5 mm 监理单位河南畅晟工程管理有限公司构件总数量施工单位河南广正建筑工程有限公司检验数量序号轴线位置设计值检验记录偏差值备注实测数1实测数2实测数3平均值施工单位监理单位建设单位项目经理：验收人员：年月日总监理工程师：验收人员：年月日项目负责人：验收人员：年月日结构实体位置与尺寸偏差质量检验记录表GB50204-2015（第8.3.2条）Ⅱ单位：mm 工程名称濮阳市龙湖澜岸6#楼检验项目柱垂直度建设单位濮阳市汇升置业有限公司允许偏差层高＜6m 10mm层高＜6m 12mm 监理单位河南畅晟工程管理有限公司构件总数量施工单位河南广正建筑工程有限公司检验数量序号轴线位置检验记录误差值备注实测数1实测数2施工单位监理单位建设单位项目经理：验收人员：年月日总监理工程师：验收人员：年月日项目负责人：验收人员：年月日结构实体位置与尺寸偏差质量检验记录表GB50204-1015（第8.3.2条）Ⅲ单位：mm 工程名称濮阳市龙湖澜岸6#楼检验项目墙厚建设单位濮阳市汇升置业有限公司允许偏差+ 10mm，-5 mm 监理单位河南畅晟工程管理有限公司构件总数量施工单位河南广正建筑工程有限公司检验数量序号轴线位置设计值检验记录偏差值备注实测数1实测数2实测数3平均值施工单位监理单位建设单位项目经理：验收人员：年月日总监理工程师：验收人员：年月日项目负责人：验收人员：年月日结构实体位置与尺寸偏差质量检验记录表GB50204-1015（第8.3.2条）Ⅳ单位：mm 工程名称濮阳市龙湖澜岸6#楼检验项目梁高建设单位濮阳市汇升置业有限公司允许偏差+ 10mm，-5 mm 监理单位河南畅晟工程管理有限公司构件总数量施工单位河南广正建筑工程有限公司检验数量序号轴线位置设计值检验记录偏差值备注实测数1实测数2实测数3平均值施工单位监理单位建设单位项目经理：验收人员：总监理工程师：验收人员：项目负责人：验收人员：年月日年月日年月日结构实体位置与尺寸偏差质量检验记录表GB50204-1015（第8.3.2条）Ⅴ单位：mm工程名称濮阳市龙湖澜岸6#楼检验项目板厚建设单位濮阳市汇升置业有限公司允许偏差+ 10mm，-5 mm监理单位河南畅晟工程管理有限公司构件总数量施工单位河南广正建筑工程有限公司检验数量序号轴线位置设计值检验记录偏差值备注实测数1实测数2实测数3平均值施工单位监理单位建设单位项目经理：验收人员：年月日总监理工程师：验收人员：年月日项目负责人：验收人员：年月日结构实体位置与尺寸偏差质量检验记录表GB50204-1015（第8.3.2条）Ⅵ单位：mm 工程名称濮阳市龙湖澜岸6#楼检验项目层高建设单位濮阳市汇升置业有限公司允许偏差+ 10mm，-10 mm 监理单位河南畅晟工程管理有限公司构件总数量施工单位河南广正建筑工程有限公司检验数量序号轴线位置设计值检验记录偏差值备注实测数1实测数2实测数3平均值施工单位监理单位建设单位项目经理：验收人员：年月日总监理工程师：验收人员：年月日项目负责人：验收人员：年月日。

预埋件和预留孔洞的允许偏差项目允许偏差(mm) 预埋钢板中心线位置 3预埋管、预留孔中心线位置 3插筋中心线位置 5外露长度+10，0预埋螺栓中心线位置 2外露长度+10，0预留洞中心线位置10尺寸+10，0现浇结构模板安装的允许偏差及检验方法项目允许偏差(mm)检验方法轴线位置 5 钢尺检查底模上表面标高±5 水准仪或拉线、钢尺检查截面内部尺寸基础±10 钢尺检查柱、墙、梁+4，-5 钢尺检查层高垂直度不大于5m 6 经纬仪或吊线、钢尺检查大于5m8 经纬仪或吊线、钢尺检查相邻两板表面高低差 2 钢尺检查表面平整度 5 2m靠尺和塞尺检查项目允许偏差(mm) 检验方法长度梁、板±5钢尺量两角边，取其中较大值薄腹梁、桁架±10柱0，-10墙板0，-5宽度板、墙板0，-5钢尺量一端及中部，取其中较大值梁、薄腹梁、桁架+2，-5高(厚)度板+2，-3钢尺量一端及中部，取其中较大值墙板0，-5梁、薄腹梁、桁架、柱+2，-5侧向弯曲梁、板、柱L/1000且≤15拉线、钢尺量最大弯曲处墙板、薄腹梁、桁架L/1500且≤15板的表面平整度 3 2m靠尺和塞尺检查相邻两板表面高低差 1 钢尺检查对角线差板7钢尺量两对角线墙板 5翘曲板、墙板L/1500 调平尺在两端量测设计薄腹梁、桁架、梁±3 拉线、钢尺量跨中拆除模板时的混凝土强度及时间参考表构件类别 构件跨度 达到设计的混凝土立方体抗压强度标准的百分率（%）参考天数夏季 冬季 板 ≤2 ≥50 5-6天 7-8天 ＞2，≤8 ≥75 11-12天 19-20天 ＞8 ≥100 28天 28天 梁、拱、壳 ≤8 ≥75 11-12天 19-20天＞8 ≥100 28天 28天 悬臂构件 — ≥100 28天 28天 后浇带 ……………………………………………… 完工前不能拆除 注：当夏天气温≥35°C ，连续三天以上时，拆模时间可提前1-2天。

现浇结构尺寸允许偏差和检验方法项目允许偏差(mm) 检验方法轴线位置基础15钢尺检查独立基础10墙、柱、梁8剪力墙 5垂直度层高≤5m8经纬仪或吊线、钢尺检查＞5m10经纬仪或吊线、钢尺检查全高（H）H/1000且≤30经纬仪、钢尺检查标高层高±10水准仪或拉线、钢尺检查全高±30截面尺寸+8，-5 钢尺检查电梯井井筒长、宽对定位中心线+25，0 钢尺检查井筒全高（H）垂直度H/1000且≤30经纬仪、钢尺检查表面平整度82m靠尺和塞尺检查预埋设施中心线位置预埋件10钢尺检查预埋螺栓 5预埋管 5预留洞中心线位置15 钢尺检查注：检查轴线、中心线位置时，应沿纵、横两个方向量测，并取其中的较大值。

江苏省经纬建设监理中心驻伊监理部底模拆除时的混凝土强度要求构件类型构件跨度（m）达到设计的混凝土立方体抗压强度标准值的百分率（％）板≤2≥50 ＞2，≤8≥75＞8≥100梁、拱、壳≤8≥75＞8≥100悬臂构件—≥100江苏省经纬建设监理中心驻伊监理部钢筋安装位置的允许偏差和检验方法注：1、检查预埋件中心线位置时，应沿纵、横两个方向量测，并取其中的较大值；2、表中梁类、板类构件上部纵向受力钢筋保护层厚度的合格点率应达到90％及以上，且不得有超过表中数值1.5倍的尺寸偏差。

江苏省经纬建设监理中心驻伊监理部项 目允许偏差 (mm) 检验方法 绑扎钢筋网长、宽 ±10 钢尺检查网眼尺寸±20 钢尺量连续三 档，取最大值 绑扎钢筋骨架长 ±10 钢尺检查 宽、高 ±5 钢尺检查 受力钢筋间距 ±10 钢尺量两端、中间各一点，取最大值 排距±5 保护层厚度 基础 ±10 钢尺检查 柱、梁 ±5 钢尺检查 板、墙、壳±3 钢尺检查 绑扎箍筋、横向钢筋间距±20 钢尺量连续三 档，取最大值 钢筋弯起点位置20 钢尺检查 预埋件中心线位置5 钢尺检查 水平高差+3.0钢尺和塞尺检查填充墙砌体一般尺寸允许偏差项次项 目允许偏差 (mm) 检验方法1轴线位移10 用尺检查垂直度小于或等于3m5 用2m 托线板或 吊线、尺检查 大于3m 102 表面平整度 8用2m 靠尺和楔 形塞尺检查 3 门窗洞口高、宽（后塞口） ±5用尺检查 4 外墙上、下窗口偏移 20用经纬仪或吊线检查江苏省经纬建设监理中心驻伊监理部一般抹灰的允许偏差和检验方法项次项目允许偏差(mm）检验方法普通抹灰高级抹灰1 立面垂直度 4 3 用2m垂直检测尺检查2 表面平整度 43 用2m靠尺和塞尺检查3 阴阳角方正4 3 用直角检测尺检查4 分格条（缝）直线度4 3拉5m线，不足5m拉通线，用钢直尺检查5 墙裙、勒脚上口直钱度4 3拉5m线，不足5m接通线，用钢直尺检查注：1、普通抹灰，本表第3项阴角方正可不检查；2、顶棚抹灰，本表第2项表面平整度可不检查，但应平顺。

现浇结构尺寸允许偏差和检验方法
注：检查轴线、中心线位置时，应沿纵、横两个方向量测，并取其中的较大值。

底模拆除时的混凝土强度要求
钢筋安装位置的允许偏差和检验方法
注：1、检查预埋件中心线位置时，应沿纵、横两个方向量测，并取其中
的较大值；
2、表中梁类、板类构件上部纵向受力钢筋保护层厚度的合格点率应达到90％及以上，且不得有超过表中数值1.5倍的尺寸偏差。

填充墙砌体一般尺寸允许偏差
2、顶棚抹灰，本表第2项表面平整度可不检查，但应平顺。
