金属切削机床的分类

1 金属切削机床复习思考题

第一章 绪论

1． 试述机床的定义。

2． 试述金属切削加工的生产模式经历了哪几个阶段？

3． 试述机床的种类及其特点、应用范围。

4． 试述机床型号编制的意义、依据和主要方法。试说明下列机床型号的含意：

CG1107；CK6150A；CM6125；Z3040；B2316；X62W；XK0816；MG1432

第二章 机床的运动分析

1． 试述认识机床的主要方法？为什么要分析、研究机床的运动？

2． 试述工件表面形成的基本原理？两条发生线一一母线和导线，在什么情况下才可以互换？

3． 发生线的形成与切削刀刃的形状有何关系？它有哪几种形成方法？

4． 机床上有哪些运动？它们的特点和作用是什么？哪些运动是必不可少的？哪些运动在什么情况下可以省略的？

5． 常用机床的主运动和进给运动？

6． 机床运动有哪些主要要素？为什么不同的运动有所侧重？

7． 机床上的运动，按其功用不同可分为哪两种？成形运动按其在切削加工所起的作用，又可分为哪两种？

8． 机床传动的基本组成部分是哪些？各部分的作用是什么？

9． 什么是外联系传动链？什么是内联系传动链？各有何特点

10． 试分别绘出卧式车床车削螺纹时和滚齿机加工斜齿轮时的传动原理图，并指出有哪些表面成形运动和传动组？包括哪些外联系传动链和内联系传动链？

11． 机床运动调整计算时的一般步骤？

第三章 车 床

1. 车床的用途？主要组成部分？

2. 证明CA6140车床的横向机动进给量是纵向机动进给量的一半。

3. CA6140车床主轴箱内扩大螺纹导程机构，可以将刀架的位移量扩大多少倍？

4. CA6140进给箱内基本组和增倍变速组的传动比多少？

5. CA6140车径节螺纹和车公制螺纹时刀架的传动路线有什么不同？为什么？

6. CA6140车床主轴箱中有两个换向机构其功用是什么？能否取消其中一个？

7. 如果用光杠或丝杠既作车螺纹又作车外圆的传动机构，有什么问题？

机床基础知识

一、机床的定义

机床是对金属或其他材料的坯料或工件进行加工，使之获得所要求的几何形状、尺寸精度和表面质量的机器。

机械产品的零件通常都是用机床加工出来的。机床是制造机器的机器，也是能制造机床本身的机器，这是机床区别于其他机器的主要特点，故机床又称为工作母机或工具机。

二、机床的分类

金属切削机床，主要用于对金属进行切削加工；

木工机床，用于对木材进行切削加工；

特种加工机床，用物理、化学等方法对工件进行特种加工；

锻压机械。狭义的机床仅指使用的最广泛、数量最多的金属切削机床。

1、金属切削机床可按不同的分类方法划分为多种类型。

1.1按加工方式或加工对象可分为车床、钻床、镗床、磨床、齿轮加工机床、螺纹加工机床、花键加工机床、铣床、刨床、插床、拉床、特种加工机床、锯床和刻线机等。每类中又按其结构或加工对象分为若干组，每组中又分为若干型。

1.2按工件大小和机床重量可分为仪表机床、中小型机床、大型机床、重型机床和超重型机床；

1.3按加工精度可分为普通精度机床、精密机床和高精度机床；

1.4按自动化程度可分为手动操作机床、半自动机床和自动机床；

1.5按机床的自动控制方式，可分为仿形机床、程序控制机床、数字控制机床、适应控制机床、加工中心和柔性制造系统； 1.6按机床的适用范围，又可分为通用、专门化和专用机床。

1.7专用机床中有一种以标准的通用部件为基础，配以少量按工件特定形状或加工工艺设计的专用部件组成的自动或半自动机床，称为组合机床。

1.8 对一种或几种零件的加工，按工序先后安排一系列机床，并配以自动上下料装置和机床与机床间的工件自动传递装置，这样组成的一列机床群称为切削加工自动生产线。

1.9柔性制造系统是由一组数字控制机床和其他自动化工艺装备组成的，用电子计算机控制，可自动地加工有不同工序的工件，能适应多品种生产。

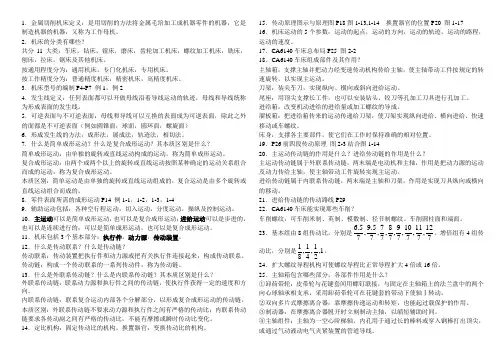

1．金属切削机床定义：是用切削的方法将金属毛培加工成机器零件的机器，它是制造机器的机器，又称为工作母机。

2．机床的分类有哪些？

共分11大类：车床，钻床，镗床，磨床，齿轮加工机床，螺纹加工机床，铣床，刨床，拉床，锯床及其他机床。

按通用程度分为：通用机床，专门化机床，专用机床。

按工作精度分为：普通精度机床，精密机床，高精度机床。

3．机床型号的编制P4-P7 例1，例2

4．发生线定义：任何表面都可以开做母线沿着导线运动的轨迹，母线和导线统称为形成表面的发生线。

5．可逆表面与不可逆表面：母线和导线可以互换的表面成为可逆表面，除此之外的面都是不可逆表面（例如圆锥面，球面，圆环面，螺旋面）

6．形成发生线的方法：成形法，展成法，轨迹法，相切法。

7．什么是简单成形运动？什么是复合成形运动？其本质区别是什么？

简单成形运动：由单独的旋转或直线运动构成的运动，称为简单成形运动。

复合成形运动：由两个或两个以上的旋转或直线运动按照某种确定的运动关系组合而成的运动，称为复合成形运动。

本质区别：简单运动是由单独的旋转或直线运动组成的，复合运动是由多个旋转或直线运动组合而成的。

8．零件表面所需的成形运动P14 例1-1，1-2，1-3，1-4

9．辅助运动包括：各种空行程运动，切入运动，分度运动，操纵及控制运动。

10．主运动可以是简单成形运动，也可以是复合成形运动；进给运动可以是步进的，也可以是连续进行的；可以是简单成形运动，也可以是复合成形运动。

11．机床包括3个基本部分：执行件，动力源，传动装置。

12．什么是传动联系？什么是传动链？

传动联系：传动装置把执行件和动力源或把有关执行件连接起来，构成传动联系。

传动链：构成一个传动联系的一系列传动件，称为传动链。

13．什么是外联系传动链？什么是内联系传动链？其本质区别是什么？

外联系传动链：联系动力源和执行件之间的传动链，使执行件获得一定的速度和方向。

华东交通大学理工学院

《金属切削机床》 课程教案

授课时间（学年/学期） ２０１０年上学期 教案编写时间 2010.2

课程名称 金属切削机床

课程编号 总学时５６

讲课：５４ 学时

实验：２ 学时

实习： 周 学 分 3.5

课程性质 必修课（ √ ） 选修课（ ）

理论课（ ） 实验课（ ）

任课教师 胡立新 职称 教授

授课对象 机制专业０７年１~２班级

课程内容简介和

主要参考资料

第一章 绪论 第二章 机床运动分析

第三章 车床 第四章 齿轮加工机床

第五章 数控机床 第六章 机床主要参数的确定

第七章 主传动设计 第八章 数控机床进给系统

第九章 主轴组件 第十章 支承件

第十一章 导轨 第十二章 简介机床总体设计

参考书：

教学目的和

教学要求

（课程的总体目标） １、一般了解金属切削机床分类和编号方法。

２、一般了解加工表面形成、机床运动、传动系统及运动调整；

３、重点了解CA6140车床的传动和结构

４、重点了解YC3180滚齿机床的传动和结构

５、一般了解数控机床加工原理，加工中心结构、数控车床和车削中心的结构

６、一般了解机床主参数确定方法；７、重点了介机床主传动系统设计方法；

８、一般了解数控机床进给系统的设计；９、重点了介主轴组件的设计；

１０、一般了解机床支承件和导轨的设计

１１、一般了解机床总体设计方法。

教学重点和

教学难点 １、重点了解CA6140车床的传动和结构

２、重点了解YC3180滚齿机床的传动和结构

３、重点了解机床主传动系统设计方法；

４、一般了解主轴组件的设计；

５、一般了解机床支承件和导轨的设计
