三相异步电动机实习报告

正反转双重互锁实习报告

一、实习目的

1. 掌握三相异步电动机的点动控制和自锁控制特点以及在机床控制中的应用。

2. 掌握三相异步电动机正反转的原理和方法，加深对电气控制系统各种保护、自锁、互锁等环节的理解。

3. 掌握接触器联锁正反转、按钮联锁正反转控制线路的不同接法，并熟悉在操作过程中有哪些不同之处。

4. 通过对三相鼠笼式异步电动机延时正反转控制线路的安装接线，掌握由电气原理图接成实际操作电路的方法。

5. 学会分析、排除继电-接触控制线路故障的方法。

二、实习内容及原理

1. 实验原理

三相异步电动机的正反转控制主要是通过改变电动机定子绕组中电源相序来实现的。在控制电路中，利用接触器、按钮等元件来实现电动机的启动、停止和正反转切换。

2. 实验内容

本次实习主要进行了三相异步电动机的点动控制、自锁控制以及正反转互锁控制实验。实验过程中，分别采用了接触器联锁和按钮联锁两种不同的控制方式。

3. 实验步骤及操作方法

(1) 点动控制实验：通过控制电路中的接触器，实现电动机的点动控制。操作方法为：按下点动按钮，接触器吸合，电动机启动；松开按钮，接触器释放，电动机停止。

(2) 自锁控制实验：利用自锁触点，实现电动机的自锁控制。操作方法为：按下启动按钮，接触器吸合，电动机启动；松开按钮，自锁触点闭合，电动机保持运行状态。

(3) 正反转互锁控制实验：采用接触器联锁和按钮联锁相结合的方式，实现电动机的正反转互锁控制。操作方法为：按下正转启动按钮，接触器KM1吸合，电动机正转；按下反转启动按钮，接触器KM2吸合，电动机反转；按下停止按钮，接触器释放，电动机停止。

4. 实验结果与分析

(1) 点动控制实验结果：通过操作按钮，可以实现电动机的点动控制，满足机床等设备对电动机控制的需求。

(2) 自锁控制实验结果：实验过程中，电动机能够实现自锁运行，保证了电动机在启动后能保持运行状态，提高了控制系统的可靠性。

2023年关于电工类实习报告范文合集五篇

电工类实习报告 篇1

一．电工实习的目的

对照实物，认识了解元器件。理解各低压电器的工作原理。理解三相异步电动机正反转控制的电气原理图。通过电工实习，学会画简单的电路图，并且根据电路原理，连接电路，了解刀开关、按钮、交流接触器、继电器、热继电器和熔断器的结构及工作原理。培养学生理论联系实际的能力，提高分析问题解决问题的能力，增强独立思考及动手操作的能力，培养团结合作共同探索的精神。

二． 电工实习的内容

1. 安全用电知识：

触电：按照人体触及带电体的方式，触电一般分为单相触电和两相触电。单相触电是指人体某一部位触及一相带电体的触电方式。

两相触电时由于人体同时与两根相线接触，此时人体处于线电压下，触电所造成的后果比单相要严重得多。

急救：

发生触电事故时应首先帮助触电者迅速脱离电源（断开附近的电源开关或用绝缘物体帮助触电者和带电体分离）。若触电者昏迷，则应进行急救，例如实行人工呼吸或请医生(送医院)抢救。

安全措施：将电气设备在正常情况下不带电的金属外壳埋入地下并与其周围土壤良好接触的金属接地体相连接，称为保护接地。保护接零就是将电气设备在正常情况下不带电的金属外壳接到三相四线制电源的零线（中性线）上

。当电气设备某一相的绝缘损坏而与外壳相碰时，就形成单相短路，该相保护装置就动作（例如熔断器的熔丝熔断），因而外壳不再带电，达到安全的目的。保护接零导线中不允许安装熔断器。但在三相四线制不平衡负载系统中，由于零线上的电流不为零，因而使零线对地电位不为零。为了使保护更为安全可靠，有时专门从电源中性点引出一条零线用于保护接零。此时应将设备外壳接在这条保护零线上。这种供电系统有３条相线、１条工作零线和１条保护零线，称为三相五线制。

百度知识：如何预防不安全的用电情况。首先，要考虑电能表

和低压线路的承受能力。其次，要考虑一个插座允许插接几件电器。另外，安装的刀闸必须使用相应标准的.保险丝。不得用其他金属丝替代，否则容易造成火灾，毁坏电器。如因家用电器着火引起火灾，必须先切断电源，然后再进行救火，以免触电伤人。

电机厂的实习报告五篇

电机厂的实习报告篇1

实习目的：

认识了解电机制造的一般工序流程及基本知识，掌握电机制造与加工的基本技能，了解社会工作岗位的基本情况。并培养出良好的时间观念，纪律观念，工作态度和实践能力，为以后走上社会工作岗位做好准备。

实习单位综合概述：

宁夏西北骏马电机制造股份有限公司是由前西北煤矿电机厂经整体改制而成的股份制企业，是我国矿用防爆型三相异步电动机生产的重点骨干企业。公司曾荣获过全面质量管理奖、国家一级计量合格证、国家二级企业，并与1999年通过了ISO9001质量体系认证。主要产品为输送机（刮板输送机、皮带输送机、转载机、破碎机、刨煤机等）、采煤机（截割电机、牵引电机、泵电机、破碎机电机）、掘进机、绞车以及类似工矿条件等而配套的三相异步电动机的研发、生产和销售。产品分为输送机电机、采煤机电机、掘进机电机、绞车电机、风机系列电机、YB系列电机等六大系列500多个品种，功率等级在4--1500千瓦，电压等级分为380V、460V、660V、1140V、3300V、6000V、10000V共七个等级，防护等级分为IP44、IP54、IP56三个级别。产品经国家安全生产重庆矿用设备检查中心检测，其产品图样及技术文件和样机确认符合GB3836.1-《爆炸性气体环境用电气设备，第一部分：通用要求》、GB3836.2-《爆炸性气体环境用电气设备，第二部分：防爆型“d”》的要求，并取得了防暴电气设备合格证，同时产品取得了由矿用产品安全标志办公室核发的安全标志证书及国家质量监督检验检疫总局核发的全国工业产品生产许可证。公司生产的产品同时还符合国际电工委员会IEC60079-1的`标准要求，可以在海拔不超过1000m环境温 度不超过40度的煤矿井下或有爆炸气体或粉尘的环境中连续使用。

公司员工1450人，其中高级工程师60人，专业技术人员138人，具有自主研发能力。多年来通过市场调研及对国外同类技术的比照借鉴，自主研发了一系列国内空白产品，如YBSD系列高压大功率输送机电机、YBC系列高压大功率采煤机电机等符合标准要求及安全生产的产品，其产品性能接近或已达到国外二十一世界初期同等水平，为我国大型煤矿井下设备进口转国产化打下了良好的基础。

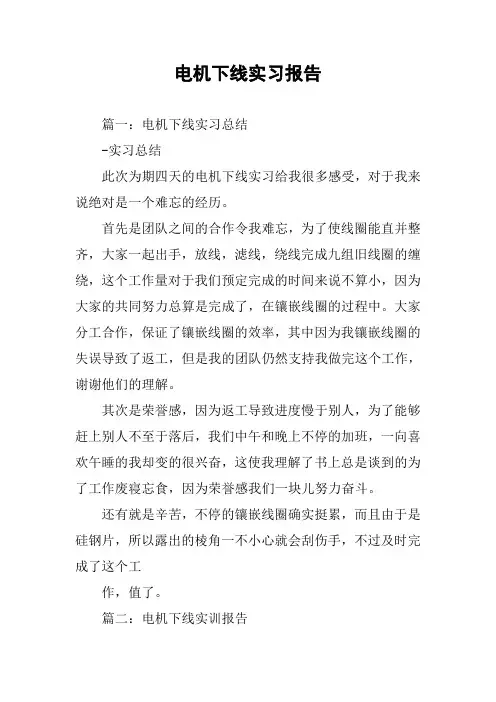

电机下线实习报告

篇一：电机下线实习总结

-实习总结

此次为期四天的电机下线实习给我很多感受，对于我来说绝对是一个难忘的经历。

首先是团队之间的合作令我难忘，为了使线圈能直并整齐，大家一起出手，放线，滤线，绕线完成九组旧线圈的缠绕，这个工作量对于我们预定完成的时间来说不算小，因为大家的共同努力总算是完成了，在镶嵌线圈的过程中。大家分工合作，保证了镶嵌线圈的效率，其中因为我镶嵌线圈的失误导致了返工，但是我的团队仍然支持我做完这个工作，谢谢他们的理解。

其次是荣誉感，因为返工导致进度慢于别人，为了能够赶上别人不至于落后，我们中午和晚上不停的加班，一向喜欢午睡的我却变的很兴奋，这使我理解了书上总是谈到的为了工作废寝忘食，因为荣誉感我们一块儿努力奋斗。

还有就是辛苦，不停的镶嵌线圈确实挺累，而且由于是硅钢片，所以露出的棱角一不小心就会刮伤手，不过及时完成了这个工

作，值了。

篇二：电机下线实训报告 第一章

一． 工具准备

（一）、拆卸专用工具

进行拆卸前需准备扳手、木槌、撬棍、螺丝刀、等电工工具一套，厚木板、

钢管、钢条油盆各一个、抓手一只、零件箱一个，棉花、润滑油适量。

（二）、电机嵌线专用工具

(1)清槽片

1．作用

清槽片是清除电机定子铁心槽内残存绝缘物，锈斑等杂物的专用工具。

2．形状

清槽片可利用断钢锯条在砂轮上磨成尖头或钩状，尾部用塑料带包扎作成手

柄，其形状如图1-3-1所示。

（2）划线片（板）

1．作用

划线片是嵌放线圈时将导线划进铁芯线槽内，以及理顺已嵌入槽里的导线的

专用工具。

2．形状 划线片可利用层压树脂板或西餐刀用砂轮磨削制作，最好用锯床锋钢锯条制

成，其形状如图1-3-2所示，尺寸一般长约150～2O0mm，宽约10～15mm，厚约3mm。头端略尖形，一侧稍薄些，整体表面光滑，以免操作时损伤导线的绝缘。
