涵洞工程施工方法和施工工艺

4.2.7.1盖板涵施工

1、施工放样

组织测量班对涵洞中心线、纵横轴线、高程进行施工测量，基坑开挖放样。

2、基坑开挖

基坑开挖采用人工配合挖掘机开挖，开挖线定位根据地质情况及边坡高度进行合理的放坡(坡度一般为1:1)，防止基坑边坡坍塌。同时，基坑顶部四周2.0m范围内，禁止堆放重物，做好地表水截流，防止基坑边坡失稳、冲刷边坡。基坑边坡需要进行防护的，根据具体情况采用草袋围堰、挡板等基坑防护措施；若基坑内有积水，在基坑四周挖排水沟将水引入集水井，选用适宜功率潜水泵抽取积水，将积水引入路基边沟排水系统，使基底免受水浸泡。

基坑开挖底部预留30cm保护层，采用人工开挖至设计标高。涵洞基础挖好后进行地基承载力的检测、地质对比，检测其承载力是否满足设计要求、实际地质与设计地质是否相符，如与设计不符或者软硬不均，要及时提出变更处理。

3、模板

模板采用定型钢模板。内外模均用方木或钢管支撑，并适当斜拉钢筋加以固定。模板在折装过程中保证不变形、尽量少损坏，安装前刷涂脱模剂，以保证表面光滑。安装时接缝严密不漏浆。

4、钢筋

钢筋必须有出厂合格证及中心试验室检验报告，钢筋必须作物理性检查，集中贮存，集中加工，并采取有效的措施，防止锈蚀和污染。钢筋加工：在现场分不同型号集中加工，钢筋表面要洁净，表面不得有污质及锈蚀。钢筋的接头要保证足够的搭接长度，单面焊不小于10d，双面焊不小于5d，且同一截面的焊接接头不得超过50%。架立完毕后的钢筋网要保证不变形、稳定性好，保护层垫块采用同强度砼预制垫块，按4个/m2布置。

5、混凝土运输和施工

涵洞浇筑所用混凝土，采用拌和站集中拌和，混凝土输送车运至各施工工点。混凝土在运输过程中不应发生离析、漏浆、严重泌水及坍落度损失过多等现象。

浇筑时采用滑槽或斗送混凝土，插入式振动棒捣固，施工时严格按照设计文件和《混凝土与砌体工程施工规范》施工，材料采用符合设计和施工有关规定的材料，严格按配合比进行施工。

涵洞施工方法范文

涵洞是指通过人工开挖或者机械开挖，将道路、铁路等交通线路穿越于山地、河流等障碍的地下通道。涵洞的施工方法一般可分为传统开挖法和盾构法两种。

一、传统开挖法：

1.天然洞室法：对于较小的涵洞，当地地质条件允许时，可以通过直接发现或简单的挖掘来获得天然洞室，然后在其内安装支护设施，形成涵洞。

2.连续墙式开挖法：这种方法适用于较大的涵洞，施工初期需在洞口处开挖矩形基坑，然后先后进行左右侧壁的开挖和支护，最后进行顶部的开挖和支护，直至形成整个涵洞。

3.顶板工法：这种方法适用于较短的涵洞，施工时先挖掘顶部下沉区域，然后再挖掘底部，形成涵洞。

二、盾构法：

盾构法是一种机械化的施工方法，需要使用盾构机进行施工。具体步骤如下：

1.准备盾构机：选择适合的盾构机，并进行安装和调试工作。

2.掘进施工：盾构机在涵洞的起点处启动，通过推进装置将土层推出。同时，使用泡沫混凝土进行涵洞的初次支护。

3.安装涵洞衬砌：在盾构机掘进区域后方安装涵洞衬砌，以确保掘进区域的稳定。 4.施工进度控制：根据盾构机的推进速度，合理控制施工进度，确保盾构机的平稳推进。

5.完善涵洞结构：在盾构机推进的同时，对涵洞进行次生衬砌，以及其他辅助结构的安装。

无论是传统开挖法还是盾构法，涵洞施工都需要进行良好的工程设计、地质勘探和工程监测。同时，施工过程中还要注意安全措施的落实，确保施工人员和设备的安全。涵洞施工的质量和进度直接关系到交通线路的通畅与安全，因此施工方需要精心组织施工人员，合理安排施工工艺和管理流程，以确保施工质量的达标完成。

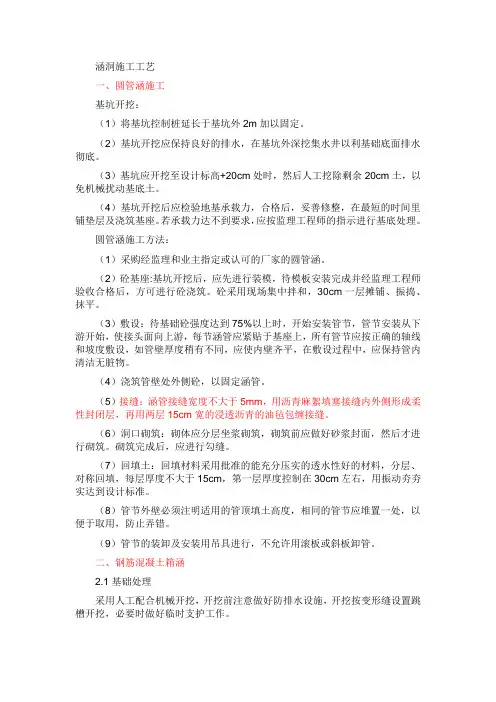

涵洞施工工艺

一、圆管涵施工

基坑开挖：

（1）将基坑控制桩延长于基坑外2m加以固定。

（2）基坑开挖应保持良好的排水，在基坑外深挖集水井以利基础底面排水彻底。

（3）基坑应开挖至设计标高+20cm处时，然后人工挖除剩余20cm土，以免机械扰动基底土。

（4）基坑开挖后应检验地基承载力，合格后，妥善修整，在最短的时间里铺垫层及浇筑基座。若承载力达不到要求，应按监理工程师的指示进行基底处理。

圆管涵施工方法：

（1）采购经监理和业主指定或认可的厂家的圆管涵。

（2）砼基座:基坑开挖后，应先进行装模，待模板安装完成并经监理工程师验收合格后，方可进行砼浇筑。砼采用现场集中拌和，30cm一层摊铺、振捣、抹平。

（3）敷设：待基础砼强度达到75%以上时，开始安装管节，管节安装从下游开始，使接头面向上游，每节涵管应紧贴于基座上，所有管节应按正确的轴线和坡度敷设，如管壁厚度稍有不同，应使内壁齐平，在敷设过程中，应保持管内清洁无脏物。

（4）浇筑管壁处外侧砼，以固定涵管。

（5）接缝：涵管接缝宽度不大于5mm，用沥青麻絮填塞接缝内外侧形成柔性封闭层，再用两层15cm宽的浸透沥青的油毡包缠接缝。

（6）洞口砌筑：砌体应分层坐浆砌筑，砌筑前应做好砂浆封面，然后才进行砌筑。砌筑完成后，应进行勾缝。

（7）回填土：回填材料采用批准的能充分压实的透水性好的材料，分层、对称回填，每层厚度不大于15cm，第一层厚度控制在30cm左右，用振动夯夯实达到设计标准。

（8）管节外壁必须注明适用的管顶填土高度，相同的管节应堆置一处，以便于取用，防止弄错。

（9）管节的装卸及安装用吊具进行，不允许用滚板或斜板卸管。

二、钢筋混凝土箱涵

2.1基础处理

采用人工配合机械开挖，开挖前注意做好防排水设施，开挖按变形缝设置跳槽开挖，必要时做好临时支护工作。 基底须整平夯实，并做基底承载力检测，若达不到150Kpa，则需换填碎石或砂砾。

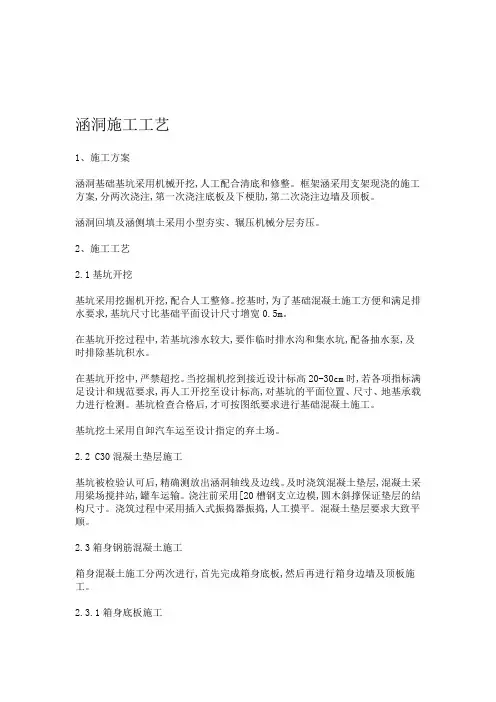

涵洞施工工艺

1、施工方案

涵洞基础基坑采用机械开挖,人工配合清底和修整。框架涵采用支架现浇的施工方案,分两次浇注,第一次浇注底板及下梗肋,第二次浇注边墙及顶板。

涵洞回填及涵侧填土采用小型夯实、辗压机械分层夯压。

2、施工工艺

2.1基坑开挖

基坑采用挖掘机开挖,配合人工整修。挖基时,为了基础混凝土施工方便和满足排水要求,基坑尺寸比基础平面设计尺寸增宽0.5m。

在基坑开挖过程中,若基坑渗水较大,要作临时排水沟和集水坑,配备抽水泵,及时排除基坑积水。

在基坑开挖中,严禁超挖。当挖掘机挖到接近设计标高20-30cm时,若各项指标满足设计和规范要求,再人工开挖至设计标高,对基坑的平面位置、尺寸、地基承载力进行检测。基坑检查合格后,才可按图纸要求进行基础混凝土施工。

基坑挖土采用自卸汽车运至设计指定的弃土场。

2.2 C30混凝土垫层施工

基坑被检验认可后,精确测放出涵洞轴线及边线。及时浇筑混凝土垫层,混凝土采用梁场搅拌站,罐车运输。浇注前采用[20槽钢支立边模,圆木斜撑保证垫层的结构尺寸。浇筑过程中采用插入式振捣器振捣,人工摸平。混凝土垫层要求大致平顺。

2.3箱身钢筋混凝土施工

箱身混凝土施工分两次进行,首先完成箱身底板,然后再进行箱身边墙及顶板施工。

2.3.1箱身底板施工

底板施工前,对涵洞进行复测放样,确保涵洞轴线位置准确。底板外模采用竹胶板,做成平缝。模板安装完毕后,人工绑扎钢筋,预埋边墙钢筋。钢筋采用预制厂集中加工,运至现场。

由于箱身较长,可进行分节绑扎,每延米涵身配置8排钢筋骨架,骨架间距为125mm,其排列顺序为:①②①③①②①③。钢筋绑扎时,应注意钢筋保护层的厚度,若在涵身两侧不满足骨架的间距时,距离可做适当的调整。

钢筋模板绑扎安装完毕,自检合格后,报监理工程师检查,通过后方可进行下部混凝土

施工。
