摄像机镜头选择参考

  • 格式：doc
  • 大小：66.00 KB
  • 文档页数：6

镜头毫M数与对应距离的参数表

镜头参数 3.6/4MM 6MM 8MM 12MM 16MM 25MM 60MM

镜头角度 75.7/69.6度 50.0度 38.5度 26.2度 19.8度 10.6度 5.3度

最佳距离 10M内 20M内 30M内 40M内 50M内 60M内 80M内

镜头大小的主要区别是:镜头越小看的越近,但是视觉范围越宽。镜头越大看的越远,但是视觉范围越窄. 半球型摄像头可以选配3.6MM或者6MM的镜头。 30M以内红外防水摄像机可以选配3.6MM、6MM或者8MM的镜头。 30M以上红外防水摄像机可以选配4MM、6MM、8MM、12MM、16MM、25MM的镜头..(这些镜头都是全金属的大CS镜头>

监控摄像机镜头的计算公式

公式计算法：

视场和焦距的计算 视场系指被摄取物体的大小，视场的大小是以镜头至被摄取物体距离，镜头焦头及所要求的成像大小确定的。b5E2RGbCAP

镜头的焦距，视场大小及镜头到被摄取物体的距离的计算如下：

f=wL/W

f=hL/h

f：镜头焦距 w：图象的宽度<被摄物体在ccd靶面上成象宽度）

W：被摄物体宽度

L：被摄物体至镜头的距离

h：图象高度<被摄物体在ccd靶面上成像高度）视场<摄取场景）高度 H：被摄物体的高度

ccd靶面 规格尺寸： 单位mm

规格 W H

1/3" 4.8 3.6

1/2" 6.4 4.8

2/3" 8.8 6.6

1" 12.7 9.6

由于摄像机画面宽度和高度与电视接收机画面宽度和高度一样，其比例均为4:3,当L不变，H或W增大时，f变小，当H或W不变，L增大时，f增大。p1EanqFDPw

视场角的计算

如果知道了水平或垂直视场角便可按公式计算出现场宽度和高度。 水平视场角β<水平观看的角度） β=2tg-1= 垂直视场角q<垂直观看的角度） q=2tg-1= 式中w、H、f同上 水平视场角与垂直视场角的关系如下： q=或=q 表2中列出了不同尺寸摄像层和不同焦距f时的水平视场角b的值，如果知道了水平或垂直场角便可按下式计算出视场角便可按下式计算出视场高度H和视场宽度W. H=2Ltg、W=2Ltg 例如；摄像机的摄像管为17mm(2/3in>,镜头焦距f为12mm，从表2中查得水平视场角为40℃而镜头与被摄取物体的距离为2m，试求视场的宽度w。 W=2Ltg=2×2tg=1.46m 则H=W=×1.46=1.059m 焦距f越和长，视场角越小，监视的目标也就小。DXDiTa9E3d 图解法

如前所示，摄像机镜头的视场由宽

图解选择镜头步骤： 所需的视场与镜头的焦距有一个简单的关系。利用这个关系可选择适当的镜头。 估计或实测视场的最大宽度；估计或实测量摄像机与被摄景物间的距离；使用1/3”镜头时使用图2，使用1/2镜头时使用图3，使用2/3”镜头时使用图4，使用1镜头时使用图5。具体方法：在以W和L为座标轴的图示2-5中，查出应选用的镜头焦距。为确保景物完全包含在视场之中，应选用座标交点上，面那条线指示的数值。例如： 视场宽50m,距离40m,使用1/3"格式的镜头，在座标图中的交点比代表4mm镜头的线偏上一点。这表明如果使用4mm镜头就不能覆盖50m的视场。而用2.8mm的镜头则可以完全覆盖视场。5PCzVD7HxA

f=vD/V

f=hD/H

其中，f代表焦距，v代表CCD靶面垂直高度，V代表被观测物体高度，h代表CCD靶面水平宽度，H代表被观测物体宽度。

jLBHrnAILg 举例：假设用1/2”CCD摄像头观测，被测物体宽440毫M，高330毫M，镜头焦点距物体2500毫M。由公式可以算出：xHAQX74J0X

焦距f=6.4X2500/440≈36毫M 或

焦距f=4.8X2500/330≈36毫M

当焦距数值算出后，如果没有对应焦距的镜头是很正常的，这时可以根据产品目录选择相近的型号，一般选择比计算值小的，这样视角还会大一些。LDAYtRyKfE

为了从1/3″与1/2″ CCD摄像机中获取同样的视角，1/3″

CCD摄像机镜头焦距必须缩短；相反如果在1/3″ CCD与1/2″ CCD摄像机中采用相同焦距的镜头，情况又如何呢?1/3″ CCD摄像机视角将比1/2″ CCD摄像机明显地减小，同时1/3″ CCD摄像机的图像在监视器上将比1/2″ CCD的图像放大，产生了使用长焦距镜头的效果。另外我们在选择镜头时还要注意这样一个原则：即小尺寸靶面的CCD可使用大尺寸靶面CCD摄像机的镜头，反之则不行。原因是：如1/2″ CCD摄像机采用1/3″镜头，则进光量会变小，色彩会变差，甚至图像也会缺损；反之，则进光量会变大，色彩会变好，图像效果肯定会变好。当然，综合各种因素，摄像机最好还是选择与其相匹配的镜头。Zzz6ZB2Ltk

申明： 所有资料为本人收集整理，仅限个人学习使用，勿做商业用途。

合集下载

摄像机视场角、拍摄范围与镜头、CCD的关系

摄像机视场角、拍摄范围与镜头、CCD的关系

摄像机视场角、拍摄范围与镜头、CCD的关系

摄像机拍摄的视角与镜头的毫米数、CCD的尺寸大小密不可分，下表为镜头毫米数与搭配的CCD拍摄视角的对应关系，可供大家参考：

镜头焦距 搭配1/3" CCD 搭配1/4" CCD 二者的角度差异

2.8 mm 89.9° 75.6° 14.3°

3.6 mm 75.7 ° 62.2° 13.5°

4 mm 69.9 ° 57.0° 12.9°

6 mm 50.0 ° 39.8° 10.2°

8 mm 38.5 ° 30.4° 8.1°

12 mm 26.2 ° 20.5° 5.7°

16 mm 19.8 ° 15.4° 4.4°

25 mm 10.6 ° 8.3° 2.3°

60 mm 5.3 ° 4.1° 1.2°

1/3" CCD 搭配镜头拍摄范围的尺寸如下表所示：

镜头焦距

(毫米数) 距离5米

(宽×高) 距离10米

(宽×高) 距离15米

(宽×高) 距离20米

(宽×高) 距离30米

(宽×高)

2.8mm 13×9.8米 26×19.5米 39×29.3米 52×39米 78×58.5米

3.6mm 8.5×6.4米 17×12.8米 25.5×19米 34×25.5米 51×38.3米

4mm 8×6米 16×12米 24×18米 32×24米 48×36米

6mm 5.5×4.1米 11×8.3米 16.5×12.4米 22×16.5米 33×24.8米

8mm 3.5×2.6米 7×5.3米 10.5×7.9米 14×10.5米 21×15.8米

12mm 2×1.5米 4×3米 6××4.5米 8×6米 12×9米

16mm 1.5×1.1米 3×2.3米 4.5×3.4米 6×4.5米 9×6.8米

25mm 1.3×1米 2.5×1.9米 3.8×2.9米 5×3.8米 7.5×5.6米

60mm 0.5×0.4米 1×0.75米 1.5×1.1米 2×1.5米 3×2.3米

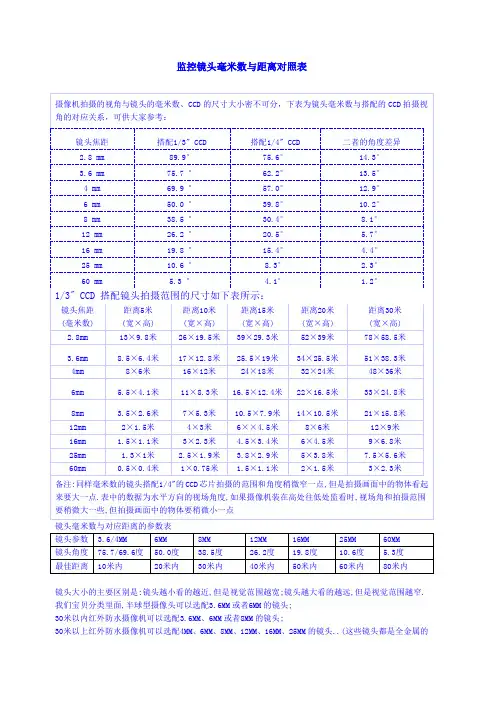

(完整版)监控镜头毫米数与距离对照表

(完整版)监控镜头毫米数与距离对照表

监控镜头毫米数与距离对照表

摄像机拍摄的视角与镜头的毫米数、CCD的尺寸大小密不可分，下表为镜头毫米数与搭配的CCD拍摄视角的对应关系，可供大家参考：

镜头焦距 搭配1/3" CCD 搭配1/4" CCD 二者的角度差异

2.8 mm 89.9° 75.6° 14.3°

3.6 mm 75.7 ° 62.2° 13.5°

4 mm 69.9 ° 57.0° 12.9°

6 mm 50.0 ° 39.8° 10.2°

8 mm 38.5 ° 30.4° 8.1°

12 mm 26.2 ° 20.5° 5.7°

16 mm 19.8 ° 15.4° 4.4°

25 mm 10.6 ° 8.3° 2.3°

60 mm 5.3 ° 4.1° 1.2°

1/3" CCD 搭配镜头拍摄范围的尺寸如下表所示：

镜头焦距 距离5米 距离10米 距离15米 距离20米 距离30米

(毫米数) (宽×高) (宽×高) (宽×高) (宽×高) (宽×高)

2.8mm 13×9.8米 26×19.5米 39×29.3米 52×39米 78×58.5米

3.6mm 8.5×6.4米 17×12.8米 25.5×19米 34×25.5米 51×38.3米

4mm 8×6米 16×12米 24×18米 32×24米 48×36米

6mm 5.5×4.1米 11×8.3米 16.5×12.4米 22×16.5米 33×24.8米

8mm 3.5×2.6米 7×5.3米 10.5×7.9米 14×10.5米 21×15.8米

12mm 2×1.5米 4×3米 6××4.5米 8×6米 12×9米

16mm 1.5×1.1米 3×2.3米 4.5×3.4米 6×4.5米 9×6.8米

25mm 1.3×1米 2.5×1.9米 3.8×2.9米 5×3.8米 7.5×5.6米

60mm 0.5×0.4米 1×0.75米 1.5×1.1米 2×1.5米 3×2.3米

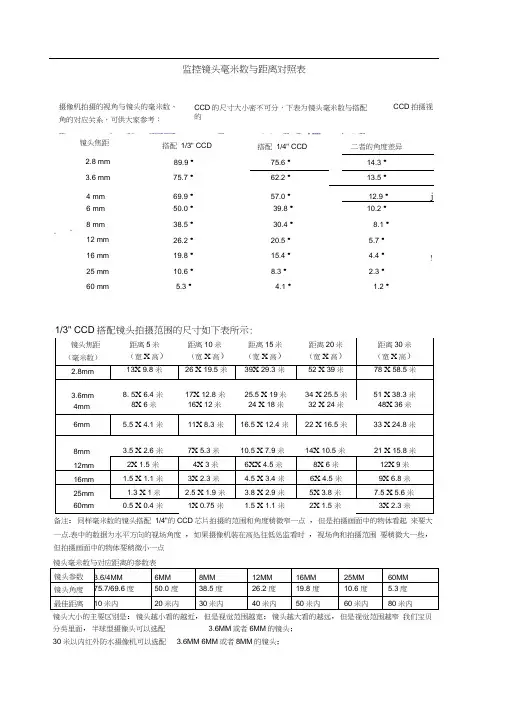

(完整版)监控镜头毫米数与距离对照表 2

(完整版)监控镜头毫米数与距离对照表 2

监控镜头毫米数与距离对照表

1/3" CCD搭配镜头拍摄范围的尺寸如下表所示:

镜头焦距 距离5米 距离10米 距离15米 距离20米 距离30米

（毫米数） （宽X高） （宽X高） （宽X高） （宽X高） （宽X高）

2.8mm 13X 9.8 米 26 X 19.5 米 39X 29.3 米 52 X 39米 78 X 58.5 米

3.6mm 8. 5X 6.4 米 17X 12.8 米 25.5 X 19米 34 X 25.5 米 51 X 38.3 米

4mm 8X 6米 16X 12米 24 X 18米 32 X 24米 48X 36米

6mm 5.5 X 4.1 米 11X 8.3 米 16.5 X 12.4 米 22 X 16.5 米 33 X 24.8 米

8mm 3.5 X 2.6 米 7X 5.3 米 10.5 X 7.9 米 14X 10.5 米 21 X 15.8 米

12mm 2X 1.5 米 4X 3米 6XX 4.5 米 8X 6米 12X 9米

16mm 1.5 X 1.1 米 3X 2.3 米 4.5 X 3.4 米 6X 4.5 米 9X 6.8 米

25mm 1.3 X 1米 2.5 X 1.9 米 3.8 X 2.9 米 5X 3.8 米 7.5 X 5.6 米

60mm 0.5 X 0.4 米 1X 0.75 米 1.5 X 1.1 米 2X 1.5 米 3X 2.3 米

备注：同样毫米数的镜头搭配 1/4"的CCD芯片拍摄的范围和角度稍微窄一点 ，但是拍摄画面中的物体看起 来要大一点.表中的数据为水平方向的视场角度 ，如果摄像机装在高处往低处监看时 ，视场角和拍摄范围 要稍微大一些，但拍摄画面中的物体要稍微小一点

镜头毫米数与对应距离的参数表

镜头参数 3.6/4MM 6MM 8MM 12MM 16MM 25MM 60MM

镜头角度 75.7/69.6 度 50.0 度 38.5 度 26.2 度 19.8 度 10.6 度 5.3度

视频监控镜头相关技术参数、含义解释

视频监控镜头相关技术参数、含义解释

视频监控镜头相关技术参数、含义解释

关于镜头的专业术语（中文、英文对照）

aberration 像差：光学系统中对成像造成不良影响的因素。任何光学系统的设计都致力于用不同的方法纠正各种像差，如：球差与色差，渐晕，慧差和畸变。

agc 自动增益控制：这是一种内置的功能，用来自动调节增益水平。

alc control 自动光线补偿：一种自动光圈设定，使明亮的主体不至于影响整体的曝光。向peak（弱化）方向调节，会使感光度提高；设定成averade（平均）时感光度降低。average为一般的出厂设定。

angle of view 视角：摄影镜头拍摄的视场对角线角度称为视角。通常广角镜头具有较大的视角；而长焦镜头的视角则较窄。

aperture 光圈：原意指镜头的开度。一般指控制镜头开度的装置，以控制通过镜头的通光量。光圈的大小可以是固定的或可变的。光圈的大小也决定着景深，使用较小的光圈（如：f/11 f/16）往往具有较大的景深。

aspect ratio 画幅比：指拍摄画面的纵横比，一般的135相机拍摄的画面是24x36mm，其画幅比为2：3

aspherical 非球面镜片：一种含有非球面表面的光学元件。目前有多种制造非球面镜片的方法，如：压铸成型，喷射铸造，复合成型等。这些工艺都依赖于高精度的制造技术。腾龙公司已成功地开发了复合型非球面镜片--- 一种高精度的模具制造与镜头镀膜技术。

back focus (back focal distant)后焦距: 从光学元件第2主点至焦平面的距离。

barrel镜筒： 安装镜片及其他部件的桶型结构。

bbar multi-coating：腾龙特有的bbar多层镀膜。bbar即broad-band anti-reflective，意为宽频率抗

反射。腾龙拥有在镜头表面镀上多层极薄的抗反射层的技术，这种技术能大大提高镜头的清晰度与色彩还原能力。
