相机镜头及选择

工业相机镜头地全参数及选型

工业相机是一种专门用于工业应用的相机，具有快速捕捉图像和高精度检测的特点。而镜头则是相机成像质量的重要组成部分。本文将从工业相机镜头的工作原理、参数以及选型等方面进行详细介绍。

一、工业相机镜头的工作原理

二、工业相机镜头的参数

1.焦距：焦距是指从镜头光轴上虚拟焦点到镜头物镜的距离，决定了物体成像的大小。

2.光圈：光圈是指透过镜头的光线的直径，决定了镜头的透光量。光圈越大，透光量越大，但景深会减小。

3.滤光片：滤光片用于过滤一些波长的光线，可根据需求选用不同滤光片，如红外滤光片、紫外滤光片等。

4.分辨率：分辨率是指图像中可区分出的最小单位，通常用像素表示。分辨率越高，图像越清晰，但也会增大数据量。

5.畸变：畸变是指由于镜头制造或成像等原因，在图像中出现的形变。工业相机需要尽可能低的畸变，以保证测量的准确性。

6.变焦和变倍：有些工业相机镜头具备变焦和变倍功能，可以根据需求调整焦距和视野范围。

7.耐用性：工业相机镜头需要具备较高的耐用性，能适应不同工作环境的要求。

三、工业相机镜头的选型 在选择工业相机镜头时，需要考虑以下几个方面：

1.图像质量：镜头的分辨率、畸变、透光量等参数决定了图像的质量，根据不同应用需求选择合适的镜头。

2.适应环境：工业相机常用于恶劣的工业环境中，需要选择具备较高耐用性和防护性能的镜头。

3.成本因素：工业相机镜头的价格相对较高，需要根据预算选择合适的镜头。

4.应用需求：根据不同的应用需求，如测量、检测、识别等，选择适合的焦距、视野范围等参数的镜头。

四、工业相机镜头的品牌推荐

目前市场上有许多知名的工业相机镜头品牌，如Schneider-Kreuznach、Zeiss、Tamron、Fujinon等。这些品牌都有丰富的工业相机镜头产品线，能够满足不同应用需求。

结语：

工业相机镜头作为工业相机的核心部件，对图像质量和成像效果起到关键作用。在选型过程中，需要根据应用需求、成本因素等综合考虑，选择适合的镜头。同时，也要关注品牌的口碑和产品质量，选择有信誉和经验的品牌。通过合理的选型和搭配，可以为工业应用提供高质量的图像和准确的测量数据。

数码相机的成像画质主要取决于以下三个部件:镜头，CCD和图象处理引擎。其中，镜头是外部光线的主要接收源，它的质量好坏直接影响着成像的清晰度和鲜明度。

有些数码相机制造商使用自家产的镜头，另外一些则使用其他专门厂商出品的镜头。后一种情况目前在业内还颇为普遍，代表性的例子包括三星的施密德镜头，索尼的卡尔蔡司镜头，松下的徕卡镜头以及富士的佳能镜头。今天我们主要向大家介绍一下诺基亚在其N90手机上使用的卡尔蔡司镜头。

卡尔蔡司是德国一家以生产镜头和胶卷相机等光学制品闻名于世的国际化大企业。

卡尔蔡司在镜头制造史上的光辉历程始于1890年由这个公司的工程师所发明的消像散正光摄影镜头(Anastigmat)。同年，普路塔(Protar)镜头问世;1896年，普兰纳(Planar)镜头发表，奠定了卡尔蔡司在色差纠正技术上的权威地位。1902年，蔡司厂又设计出1:6.3的天塞(Tessar)镜头，这款镜头明快锐利，成像质量相当不俗。

作为一家拥有150年以上历史的老牌光学企业，卡尔蔡司在医学制造业同样富有盛名。它生产的显微镜，放大镜，医用内窥镜，相机镜头，眼镜等多种制品在世界上都极有名气，其中，蔡司厂的镜头一直以成像鲜明，细节清晰，表面明亮，防偏色和防反射性能优越而著称。下面，我们将在卡尔蔡司出品的100余款相机镜头中精选几款最具代表性的型号加以简要介绍。 *Planar (普兰纳镜头)

双高斯镜头，出色纠正各种镜头像差。此后，世界各地生产的各种品牌的标准镜头的设计无不受惠于普兰纳。

*Sonnar (索纳镜头)

具有深厚的细节保真和色彩平衡功力。和普兰纳镜头成像润泽柔和不同，索纳的成像表现更加细致峭刻。常用于照片和电影的拍摄。

*Distagon(迪斯塔根镜头)

镜头视野极为开阔，广角和长焦表现都非常好。也是常用于照片和电影拍摄。

*Tessar(天塞镜头)

由3组4枚构成的镜头，最终成像不仅中心部分鲜明透亮，边角区域的细节也很清楚 ，适合照片拍摄。

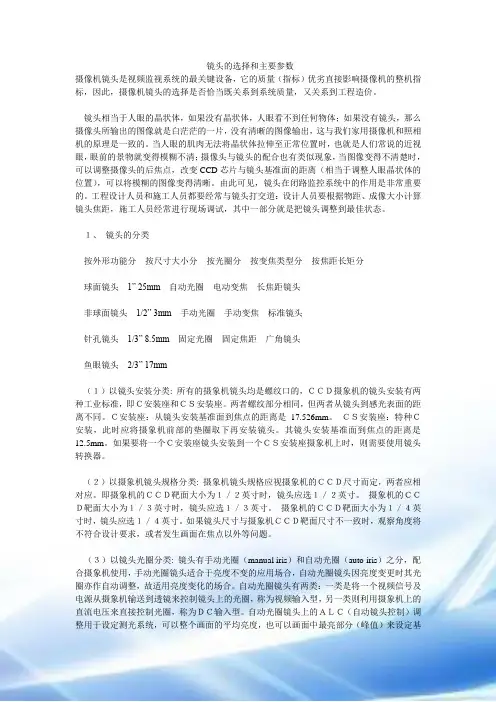

镜头的选择和主要参数

摄像机镜头是视频监视系统的最关键设备，它的质量（指标）优劣直接影响摄像机的整机指标，因此，摄像机镜头的选择是否恰当既关系到系统质量，又关系到工程造价。

镜头相当于人眼的晶状体，如果没有晶状体，人眼看不到任何物体；如果没有镜头，那么摄像头所输出的图像就是白茫茫的一片，没有清晰的图像输出，这与我们家用摄像机和照相机的原理是一致的。当人眼的肌肉无法将晶状体拉伸至正常位置时，也就是人们常说的近视眼，眼前的景物就变得模糊不清；摄像头与镜头的配合也有类似现象，当图像变得不清楚时，可以调整摄像头的后焦点，改变CCD芯片与镜头基准面的距离（相当于调整人眼晶状体的位置），可以将模糊的图像变得清晰。由此可见，镜头在闭路监控系统中的作用是非常重要的。工程设计人员和施工人员都要经常与镜头打交道：设计人员要根据物距、成像大小计算镜头焦距，施工人员经常进行现场调试，其中一部分就是把镜头调整到最佳状态。

１、 镜头的分类

按外形功能分 按尺寸大小分 按光圈分 按变焦类型分 按焦距长矩分

球面镜头 1” 25mm 自动光圈 电动变焦 长焦距镜头

非球面镜头 1/2” 3mm 手动光圈 手动变焦 标准镜头

针孔镜头 1/3” 8.5mm 固定光圈 固定焦距 广角镜头

鱼眼镜头 2/3” 17mm

（１）以镜头安装分类: 所有的摄象机镜头均是螺纹口的，ＣＣＤ摄象机的镜头安装有两种工业标准，即Ｃ安装座和ＣＳ安装座。两者螺纹部分相同，但两者从镜头到感光表面的距离不同。Ｃ安装座：从镜头安装基准面到焦点的距离是17.526mm。 ＣＳ安装座：特种Ｃ安装，此时应将摄象机前部的垫圈取下再安装镜头。其镜头安装基准面到焦点的距离是12.5mm。如果要将一个Ｃ安装座镜头安装到一个ＣＳ安装座摄象机上时，则需要使用镜头转换器。

第 1 页 共 3 页

相机和镜头是怎么分类的

相机分类

专业相机

专业相机也叫单反相机，完整的应该叫做单镜头反光相机。这类相机的反光镜和棱镜的独到设计使得摄影者可以从取景器中直接观察到通过镜头的影像。光线透过相机的镜头到达反光镜后，折射到上面的对焦屏并结成影像，透过接目镜和五棱镜，摄影者可以在观景窗中看到外面的景物。拍摄时，当按下快门键，反光镜便会往上弹起，前面的快门幕帘便同时翻开，通过镜头的光线(影像)便投影到感光部件(传统相机是胶片，数码相机那么是CCD或是CMOS)上使其感光，此后反光镜便立即恢复原状，观景窗中再次可以看到影像。专业相机的镜头是可以整个脱下而更换另一个镜头，从而获得不同的拍摄效果。专业相机的镜头种类是非常之多的，而价格少那么数千、多那么数万元，有许多镜头甚至要比机身还要贵。机身的各种功能和指标都必须要依赖于优良的光学镜头来完成。通过镜头中镜片组的影像转换到达当前镜头适用焦段的最好效果。各式各样的相机镜头如何选购。要看您擅长的拍摄种类和路线，来判断你最应该买什么镜头，千万不要盲目购置，造成焦段重复。

准专业相机

准专业相机的镜头是不可更换的，但是却可以通过附加其它的镜头或镜片来获得更换镜头的效果。虽然从效果上来说，它的拍摄效果要比专业相机略逊一筹，但是价格是它的优势。因为准专业相机加上一套比拟齐全的附加镜头和镜片的价格大致是10000多元，根本上也就相当于一款入门级专业单反相机机身的价钱。因此准专业相机最适合于有一定摄影技巧的个人高端用户使用。

普通相机

普通相机那么是指那些镜头不可更换，也不能够附加其它镜头或镜片，绝大多数的操作是自动完成的产品，也就是我们日常俗称的“傻瓜相机〞。

我们可以得出这样的结论，镜头是指相机上接收光学对象，并且对其进行调整，从而实现光学成像的部件(其他如数码摄像机、显微镜等光学仪器上也有镜头，作用根本相似)。相机的镜头可以分为两类，一类是相机上原本就自带的
