- 1 - 316不锈钢焊接工艺

316不锈钢焊接工艺

一、焊质要求

1、焊质应符合JB/T4715-2005《钢材焊接技术规程》的相关规定，焊口应符合《钢结构焊接施工规范》(JGJ81-2002)的规定。

2、焊接材料的种类、规格和抗拉强度、抗拉屈服强度应符合焊接部件图纸或技术文件要求。

3、加工过程中焊接接头的温度要求：

（1）低碳钢和高强度钢焊接时，不应超过520~ 560℃；

（2）低合金钢和高合金钢焊接时，不应超过470 ~ 510℃。

4、母材和焊材的钝化厚度不应小于0.5mm。

5、焊缝的尺寸要求不小于焊接部件图纸或技术要求的尺寸。

6、焊缝形状应符合焊接部件图纸的要求，焊接母材两面的焊缝宽度不得大于接缝厚度的2倍。

7、焊缝的断口、孔洞应符合《钢结构焊接施工规范》(JGJ81-2002)和焊接部件图纸的要求，熔痕尺寸应符合《熔接技术准则》(Q/WG);1-2002)的要求，可采用安全比例检验。

二、焊接工艺

1、全程控制

1.1冷却前后的焊件表面温度应控制在室温的 ± 5℃以内；

1.2焊材温度控制在熔点以上50℃以内；

1.3焊接焊条应经常更换清洁； - 2 - 1.4严禁搅拌和零件应严格按图纸要求安装；

1.5焊接焊丝应严格控制搅动次数，搅动次数不超过50次；

1.6使用有效排毒和清洁焊接材料；

2、焊接方法

2.1采用MIG/MAG氩弧焊；

2.2焊条应按裂变焊、激光焊或其他方法选择；

2.3焊条的焊前处理方法应按焊条件确定；

2.4在同一组焊接部位应采用相同的焊接技术和焊材等。

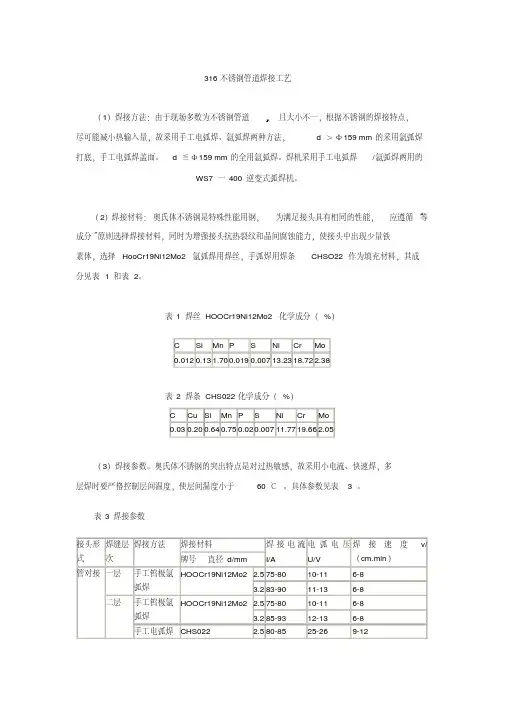

316不锈钢管道焊接工艺

（1）焊接方法：由于现场多数为不锈钢管道且大小不一，根据不锈钢的焊接特点，

尽可能减小热输入量，故采用手工电弧焊、氩弧焊两种方法，d ＞Φ159 mm 的采用氩弧焊打底，手工电弧焊盖面。d ≦Φ159 mm 的全用氩弧焊。焊机采用手工电弧焊/氩弧焊两用的

WS7 一400 逆变式弧焊机。

（2）焊接材料：奥氏体不锈钢是特殊性能用钢，为满足接头具有相同的性能，应遵循“等成分”原则选择焊接材料，同时为增强接头抗热裂纹和晶间腐蚀能力，使接头中出现少量铁

素体，选择HooCr19Ni12Mo2氩弧焊用焊丝，手弧焊用焊条CHSO22 作为填充材料，其成分见表1 和表2。

表1 焊丝HOOCr19Ni12Mo2化学成分（%）

CSiMnPSNiCrMo0.0120.131.700.0190.00713.2318.722.38

表2 焊条CHS022化学成分（%）CCuSiMnPSNiCrMo0.030.200.640.750.020.00711.7719.662.05

（3）焊接参数。奥氏体不锈钢的突出特点是对过热敏感，故采用小电流、快速焊，多层焊时要严格控制层间温度，使层间温度小于60 ℃。具体参数见表3 。

表3 焊接参数

接头形式焊缝层次焊接方法焊接材料焊接电流I/A电弧电压U/V焊接速度v/（cm.min）牌号直径d/mm管对接一层手工钨极氩弧焊HOOCr19Ni12Mo22.575-8010-116-83.283-9011-136-8二层手工钨极氩弧焊HOOCr19Ni12Mo22.575-8010-116-83.285-9312-136-8手工电弧焊CHS0222.580-8525-269-12

（4 ）坡口形式及装配定位焊。坡口形式采用V 形坡口，由于采用了较小的焊接电流，

熔深小，因而坡口的钝边比碳钢小，约为0-0.5 mm，坡口角度比碳钢大，约为65°- 700°，

其形式见图l 。

图1 坡口形式

不锈钢管内的焊接工艺

不锈钢管的焊接工艺包括以下几种：

1. TIG（氩弧焊）焊接：TIG焊接是一种常用的不锈钢管焊接工艺。该工艺适用于焊接不锈钢管的各种材质和厚度，焊接接头质量较高，焊缝较美观。

2. MIG（气体保护焊）焊接：MIG焊接也是常用的不锈钢管焊接工艺，适用于焊接薄壁不锈钢管。该工艺对操作技术要求较低，焊接速度较快，但焊缝质量较TIG焊接稍差。

3. 手工电弧焊接：手工电弧焊接适用于焊接较大口径的不锈钢管。焊工通过手持电弧焊接枪进行焊接，操作较为灵活，但焊接质量和焊缝美观度相对较低。

4. 焊接之前的预处理：在进行不锈钢管焊接之前，还需要进行一系列的预处理工作。包括清洁管道表面，去除氧化层、油污和尘埃等杂质，确保焊接接头的质量。

需要根据具体情况选择合适的焊接工艺，以保证不锈钢管焊接接头的质量和使用性能。对于特殊工况下的不锈钢管焊接，可能还需要采取其他特殊的焊接工艺和方法。

316ti焊接工艺

316ti焊接工艺是一种常用的焊接工艺，适用于316ti不锈钢的焊接。本文将从316ti焊接工艺的概述、焊接设备和材料、焊接工艺参数以及焊接质量控制等方面进行详细介绍。

一、概述

316ti不锈钢是一种耐腐蚀性能较好的不锈钢材料，常用于化工、医药、食品等行业。由于其含有钛元素，使得其具有良好的耐高温性能。316ti焊接工艺是将316ti不锈钢进行焊接连接的过程，旨在保证焊缝的强度和密封性。

二、焊接设备和材料

316ti焊接工艺所需的设备主要包括焊接机、气体瓶、焊接枪等。焊接机可选择直流电弧焊机或氩弧焊机，根据实际需求选择合适的设备。气体瓶中常用的气体是纯氩气，用于保护焊缝不受空气中的氧气和水蒸气的污染。焊接枪是将电流引入焊缝的工具，其质量和使用寿命直接影响焊接质量。

焊接材料包括焊丝和焊剂。316ti焊接常用的焊丝有ER316、ER316L等，其成分和316ti不锈钢相近，能够保证焊缝的强度和耐腐蚀性。焊剂主要用于清洁焊缝和提高焊接质量，常用的焊剂有氟化物、硅酸盐等。

三、焊接工艺参数 316ti焊接工艺的参数主要包括焊接电流、焊接电压、焊接速度和焊接角度等。

焊接电流是控制焊缝熔化和熔深的重要参数，过高或过低的电流都会影响焊缝的质量。一般情况下，焊接电流应该根据焊丝直径和板材厚度进行选择。

焊接电压是控制焊缝熔化和电弧稳定的重要参数，过高或过低的电压都会导致焊缝质量下降。一般情况下，焊接电压应根据焊丝直径和焊接材料的要求进行选择。

焊接速度是控制焊缝形状和焊接质量的重要参数，过快或过慢的焊接速度都会影响焊缝的质量。一般情况下，焊接速度应根据焊接材料的要求进行选择。

焊接角度是控制焊缝形状和焊接质量的重要参数，过大或过小的焊接角度都会影响焊缝的质量。一般情况下，焊接角度应根据焊接材料的要求进行选择。

四、焊接质量控制

316ti焊接工艺的质量控制主要包括焊缝的强度和密封性。
