316L不锈钢的焊接工艺

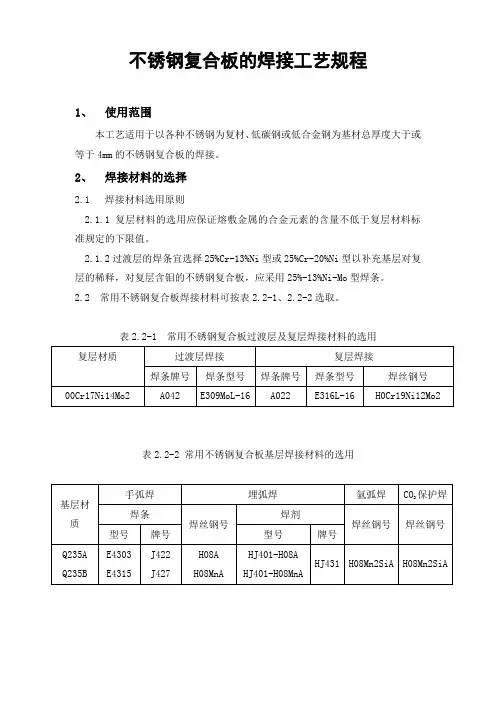

不锈钢复合板的焊接工艺规程

1、 使用范围

本工艺适用于以各种不锈钢为复材、低碳钢或低合金钢为基材总厚度大于或

等于4mm的不锈钢复合板的焊接。

2、 焊接材料的选择

2.1 焊接材料选用原则

2.1.1 复层材料的选用应保证熔敷金属的合金元素的含量不低于复层材料标

准规定的下限值。

2.1.2 过渡层的焊条宜选择25%Cr-13%Ni型或25%Cr-20%Ni型以补充基层对复

层的稀释，对复层含钼的不锈钢复合板，应采用25%-13%Ni-Mo型焊条。

2.2 常用不锈钢复合板焊接材料可按表2.2-1、2.2-2选取。

表2.2-1 常用不锈钢复合板过渡层及复层焊接材料的选用 复层材质 过渡层焊接 复层焊接

焊条牌号 焊条型号 焊条牌号 焊条型号 焊丝钢号

00Cr17Ni14Mo2 A042 E309MoL-16 A022 E316L-16 H0Cr19Ni12Mo2

表2.2-2 常用不锈钢复合板基层焊接材料的选用

基层材

质 手弧焊 埋弧焊 氩弧焊 CO2保护焊

焊条 焊丝钢号 焊剂 焊丝钢号 焊丝钢号 型号 牌号 型号 牌号

Q235A

Q235B E4303

E4315 J422

J427 H08A

H08MnA HJ401-H08A

HJ401-H08MnA HJ431 H08Mn2SiA H08Mn2SiA

3、 焊前准备

3.1 下料

不锈钢复合钢板的切割以及坡口加工尽量采用机械加工方法，切割面应光

滑，采用剪床切割时，复层应朝上。也可以采用等离子切割，切割时复层朝上，

严禁将切割的熔渣落在复层上。

3.2 坡口加工及检查

a. 坡口形式和尺寸按图纸设计规定，如设计未明确规定的，可参照图3.2-1

选用。

b. 坡口选用原则：确保焊接质量填充金属少，熔合比小，便于操作。

c. 坡口加工一般采用机械方法制成。若采用等离子切割、气割等方法开制

坡口，则必须去除复材表面的氧化层

d. 加工完的坡口要进行外观检查，不得有裂纹和分层，否则应进行修补。

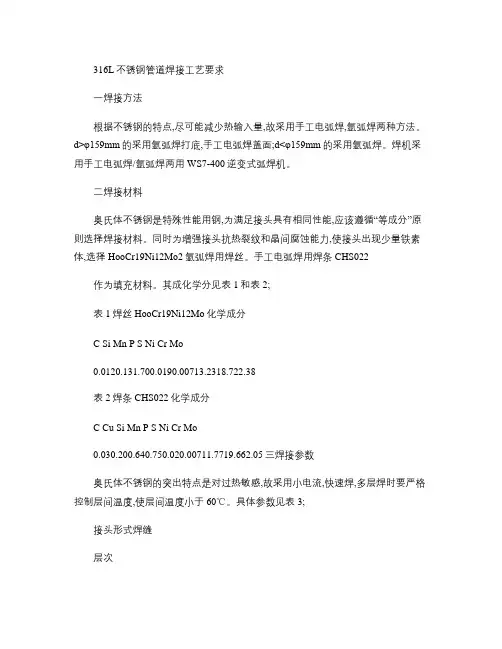

316L不锈钢管道焊接工艺要求

一焊接方法

根据不锈钢的特点,尽可能减少热输入量,故采用手工电弧焊,氩弧焊两种方法。d>φ159mm的采用氩弧焊打底,手工电弧焊盖面;d

二焊接材料

奥氏体不锈钢是特殊性能用钢,为满足接头具有相同性能,应该遵循“等成分”原则选择焊接材料。同时为增强接头抗热裂纹和晶间腐蚀能力,使接头出现少量铁素体,选择HooCr19Ni12Mo2氩弧焊用焊丝。手工电弧焊用焊条CHS022

作为填充材料。其成化学分见表1和表2;

表1焊丝HooCr19Ni12Mo化学成分

C Si Mn P S Ni Cr Mo

0.0120.131.700.0190.00713.2318.722.38

表2焊条CHS022化学成分

C Cu Si Mn P S Ni Cr Mo

0.030.200.640.750.020.00711.7719.662.05三焊接参数

奥氏体不锈钢的突出特点是对过热敏感,故采用小电流,快速焊,多层焊时要严格控制层间温度,使层间温度小于60℃。具体参数见表3;

接头形式焊缝

层次 焊接

方法

材料牌号材料

直径

d/mm

焊接电

流I/A

电弧电

压U/V

焊接速度

V/cm.min

管对接一层手工

钨极

氩弧

焊

HooCr19Ni12Mo2

2.575-8010-116-8

管对接一层手工

钨极 氩弧

焊

HooCr19Ni12Mo2

3.283-9011-136-8

管对接二层手工

钨极

氩弧

焊

HooCr19Ni12Mo2

2.575-8010-116-8

管对接二层手工

钨极

氩弧

焊

HooCr19Ni12Mo2

3.285-9312-136-8

管对接二层手工

电弧

焊 CHS022 2.580-8525-269-12

表3焊接参数

四坡口形式及装配定位焊

坡口形式采用V形坡口。由于采用了较小的焊接电流,熔深小,因而坡口的钝边比碳钢小,约为0-0.5mm,坡口角度比碳钢大,约为65-70度。因为不锈钢热膨胀系数比较大,焊接时产生较大的焊接应力。要求采用严格的定位焊。对于d≤φ89mm的管道采用两点定位。d=φ89-φ219mm采用三点定位。D≥φ219mm的采用四点定位,定位焊缝长度6-8mm。

316L不锈钢焊接施工技术方案

316L不锈钢是一种常用的不锈钢材料，其具有优良的耐腐蚀性能和抗高温性能，广泛应用于化工、石油、制药、食品等领域。为了保证焊接质量，需要制定一套科学的施工技术方案。以下是一份关于316L不锈钢焊接施工技术方案的详细步骤。

1.准备工作：事先准备好所需的焊接设备、工具和材料。同时，要对工作区域进行清理和整理，确保操作空间的清洁和安全。

2.材料准备：对316L不锈钢进行检查，确保其质量符合要求，排除有缺陷的材料。然后将材料切割成所需尺寸和形状，同时进行标记以便后续操作。

3.加热处理：为了消除焊接应力和提高焊接质量，需要对316L不锈钢进行加热处理。根据材料的厚度和规格，确定加热温度和时间，并采用适当的加热方式。

4.预热：在焊接前，需要对焊接接头进行预热，提高焊接效果。预热温度应根据具体情况进行调整，通常在100-150摄氏度之间。

5.焊接方法选择：316L不锈钢可以采用多种焊接方法，包括手工电弧焊、气体保护焊、等离子焊等。根据具体需求和焊接工艺要求，选择合适的焊接方法。

6.焊接参数设定：确定合适的焊接电流、电压、焊接速度等焊接参数。根据不同的焊接方法和焊接厚度，进行适当的调整。

7.焊接操作：根据焊接方法和焊接参数，进行焊接操作。在焊接过程中，要保持焊接电弧的稳定和熔深的一致性，以避免产生焊接缺陷。 8.焊后处理：焊接完成后，对焊缝进行清理和修整，去除焊渣和氧化物。然后进行焊后热处理，减少焊接应力，并提高焊接接头的力学性能。

9.检验和评定：对焊接接头进行检验和评定，包括外观检查、尺寸测量和力学性能测试等。根据不同的标准和要求，判断焊接接头的质量是否符合要求。

10.记录和整理：对焊接施工过程进行记录和整理，包括焊接参数、焊接工艺、焊接材料和设备等。以备将来的参考和使用。

通过以上步骤的实施，可以保证316L不锈钢焊接的质量和稳定性，提高焊接接头的耐腐蚀性能和力学性能。然而，需要根据具体的施工环境和要求，进行个性化的调整和优化，以确保焊接质量的达标。

316L不锈钢管道焊接工艺详解。

1焊接方法

由于现场多数为不锈钢管道且大小不一，根据不锈钢的焊接特点，尽可能减小热输入量，故采用手工电弧焊、氩弧焊两种方法。

管径大于159 mm 的采用氩弧焊打底，手工电弧焊盖面。管径小于159 mm 的全用氩弧焊。焊机采用手工电弧焊/氩弧焊两用的WS7

一400 逆变式弧焊机。

2焊接材料

奥氏体不锈钢是特殊性能用钢，为满足接头具有相同的性能，应遵循“等成分”原则选择焊接材料，同时为增强接头抗热裂纹和晶间腐蚀能力，使接头中出现少量铁素体，选择H00Cr19Ni12Mo2氩弧焊用焊丝，手弧焊用焊条CHSO22 作为填充材料，其成分见表1 和表2。

3焊接参数

奥氏体不锈钢的突出特点是对过热敏感，故采用小电流、快速焊，多层焊时要严格控制层间温度，使层间温度小于60 ℃ 。具体参数见表3 。

4坡口形式及装配定位焊

坡口形式采用V形坡口，由于采用了较小的焊接电流，熔深小，因而坡口的钝边比碳钢小，约为0-0.5mm，坡口角度比碳钢大，约为65°-700°，其形式见图1 。 因不锈钢热膨胀系数较大，焊接时产生较大的焊接应力，要求采用严格的定位焊。对于d≦Φ89mm的管采用两点定位，d=Φ89-Φ219mm采用三点定位，d≧219mm的采用四点定位；定位焊缝长度6-8mm。

5焊接技术要求

①手工电弧焊时焊机采用直流反接，氩弧焊时采用直流正接；

②焊前应将焊丝用不锈钢丝刷刷掉表面的氧化皮，并用丙酮清洗；焊条应在200-250℃烘干1h，随取随用；

③焊前将工件坡口两侧25mm范围内的油污等清理干净，并用丙酮清洗坡口两侧25mm范围；

④氩弧焊时，喷嘴直径Φ2mm , 钨极为钵钨极，规格Φ2.5mm ；

⑤氩弧焊焊接不锈钢时，背面必须充氩气保护，才能保证背面成形。采用在管道内局部充氩的方法，流量为5-14L/min，正面氩气流量为12一13L/min 。
