【CN209777814U】一种可自动收卷的织布开幅机【专利】

  • 格式：pdf
  • 大小：334.41 KB
  • 文档页数：6

(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920644087.4
(22)申请日 2019.05.07
(73)专利权人 绍兴柯桥精良机械有限公司
地址 312000 浙江省绍兴市柯桥区漓渚镇
新建街27号
(72)发明人 金华良　
(74)专利代理机构 成都明涛智创专利代理有限
公司 51289
代理人 杜梦
(51)Int.Cl.
B65H 18/10(2006.01)
B65H 19/30(2006.01)
B65H 19/26(2006.01)
(54)实用新型名称
一种可自动收卷的织布开幅机
(57)摘要
本实用新型涉及织布开幅机应用技术领域，
且公开了一种可自动收卷的织布开幅机，包括底
座，所述底座的顶部固定连接有开幅机本体，所
述开幅机本体的内部活动连接有退捻辊。

该可自
动收卷的织布开幅机，通过设置布料在开幅机本
体内部开幅外部后由电机驱动收料辊架上的辊
筒进行收料，电动推杆切割刀为电动推杆和刀架
组成，而收料完毕后控制电动推杆切割刀切割并
完成收卷，达到了自动收卷的效果，通过限位架
和收料辊架通过卡紧槽卡接，需要更换辊筒时拆
下收料辊架即可更换，能够使该装置有效提高收
卷效率，从而有效的解决了织布开幅机工作较为
需要人力，且收卷效率较差，进而导致收卷过程
浪费人力和时间的问题。

权利要求书1页 说明书3页 附图1页CN 209777814 U 2019.12.13
C N 209777814
U
权　利　要　求　书1/1页CN 209777814 U
1.一种可自动收卷的织布开幅机，包括底座(1)，其特征在于：所述底座(1)的顶部固定连接有开幅机本体(2)，所述开幅机本体(2)的内部活动连接有退捻辊(3)，所述开幅机本体(2)的内部且位于退捻辊(3)的顶部活动连接有出料辊(4)，所述退捻辊(3)的外部且位于出料辊(4)的外部传动连接有布料(5)，所述开幅机本体(2)的左侧固定连接有第一伸缩架(6)，所述第一伸缩架(6)的内部套接有第二伸缩架(7)，所述第一伸缩架(6)的外部活动连接有延伸至第一伸缩架(6)内部的齿轮手柄杆(8)，所述第一伸缩架(6)的底部固定连接有锁架(9)，所述锁架(9)的内部螺纹连接有锁紧螺栓(10)，所述第二伸缩架(7)的左侧卡接有外卡板(11)，所述外卡板(11)的左侧固定连接有收料架(12)，所述收料架(12)的底部转动连接有万向轮(13)，所述收料架(12)的顶部固定连接有电机(14)，所述电机(14)的输出轴上活动连接有传输带(15)，所述收料架(12)的顶部且位于电机(14)的左侧固定连接有限位架(16)，所述限位架(16)的内部卡接有收料辊架(17)，所述收料架(12)的内部卡接有电动推杆切割刀(18)，所述开幅机本体(2)的左侧固定连接有传动架(19)，所述传动架(19)的底部活动连接有限位辊筒(20)，所述传动架(19)的底部且位于限位辊筒(20)的左侧活动连接有传输辊筒(21)。

2.根据权利要求1所述的一种可自动收卷的织布开幅机，其特征在于：所述开幅机本体(2)的外形呈矩形，所述开幅机本体(2)的顶部固定安装有开幅机构，所述布料(5)的外部通过开幅机构延伸至开幅机本体(2)的内部。

3.根据权利要求1所述的一种可自动收卷的织布开幅机，其特征在于：所述齿轮手柄杆(8)为调节齿轮、连接柄和调节柄组成，且第二伸缩架(7)的外部开设有与调节齿轮外部啮合的单面齿轮槽。

4.根据权利要求1所述的一种可自动收卷的织布开幅机，其特征在于：所述锁架(9)的外形呈U形，所述齿轮手柄杆(8)的底部固定连接有限位块，且该限位块的内部开设有与锁紧螺栓(10)外部螺纹连接的锁槽。

5.根据权利要求1所述的一种可自动收卷的织布开幅机，其特征在于：所述第二伸缩架(7)的左侧通过内卡块与外卡板(11)的内部卡接，所述收料架(12)底部的万向轮(13)数量为四个，且每个万向轮(13)的外部均活动安装有刹车片。

6.根据权利要求1所述的一种可自动收卷的织布开幅机，其特征在于：所述限位架(16)的外形呈C形，且限位架(16)和收料辊架(17)通过卡紧槽卡接，所述传输带(15)远离电机(14)的另一端与收料辊架(17)的内部活动连接。

2。

合集下载

一种自动化纺织机械用面料收卷装置[发明专利]

一种自动化纺织机械用面料收卷装置[发明专利]

专利名称：一种自动化纺织机械用面料收卷装置专利类型：发明专利
发明人：李莉莉,许振刚,王丽讷,纪国梁
申请号：CN202011121940.8
申请日：20201020
公开号：CN112125011A
公开日：
20201225
专利内容由知识产权出版社提供
摘要：本发明公开了一种自动化纺织机械用面料收卷装置，属于面料加工技术领域，包括承接座，所述承接座的底端四周固定安装有支撑腿，所述底座的内部顶端两侧固定连接有支板，所述支板的顶端镶嵌连接有收集辊，所述承接座的顶端一侧过盈连接有顶座，所述顶座的底端开设有槽腔，所述槽腔的内部两端镶嵌连接有限位辊，所述限位辊的内部包括筒杆、内腔、弹簧、连接杆、滚轮和辊锥，所述筒杆的内部开设有内腔，所述内腔的内部镶嵌连接有弹簧，所述弹簧的底端固定连接有连接杆，所述连接杆的底端两侧插接有滚轮。

本发明通过安装的限位辊，能够防止面料在收卷时产生偏移，进而影响面料的收卷效果，从而能够提高使用效果。

申请人：烟台工程职业技术学院(烟台市技师学院)
地址：264006 山东省烟台市经济技术开发区珠江路92号
国籍：CN
代理机构：北京方圆嘉禾知识产权代理有限公司
代理人：史云聪
更多信息请下载全文后查看。

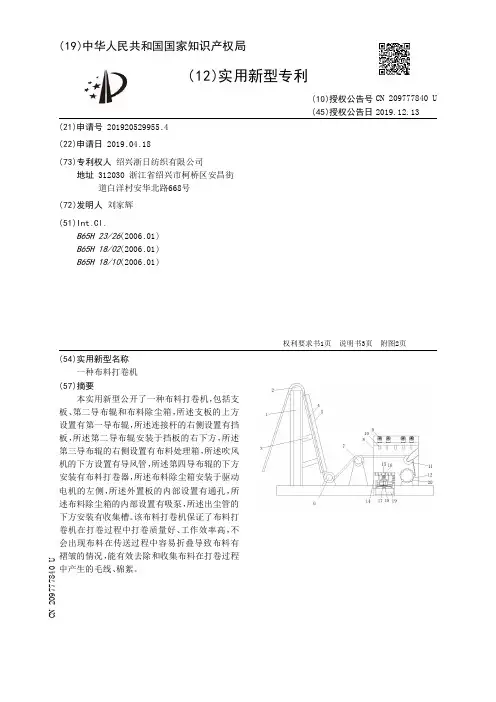

【CN209777840U】一种布料打卷机【专利】
