【CN209669414U】一种纺织设备【专利】

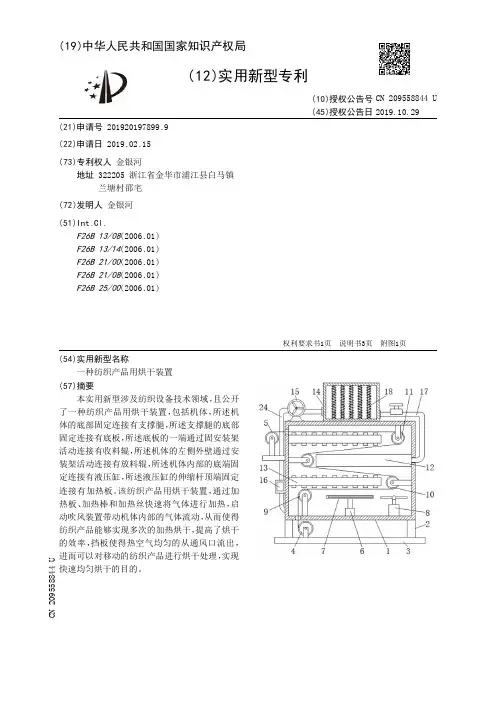

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920197899.9(22)申请日 2019.02.15(73)专利权人 金银河地址 322205 浙江省金华市浦江县白马镇兰塘村邵宅(72)发明人 金银河　(51)Int.Cl.F26B 13/08(2006.01)F26B 13/14(2006.01)F26B 21/00(2006.01)F26B 21/08(2006.01)F26B 25/00(2006.01)(54)实用新型名称一种纺织产品用烘干装置(57)摘要本实用新型涉及纺织设备技术领域，且公开了一种纺织产品用烘干装置，包括机体，所述机体的底部固定连接有支撑腿，所述支撑腿的底部固定连接有底板，所述底板的一端通过固安装架活动连接有收料辊，所述机体的左侧外壁通过安装架活动连接有放料辊，所述机体内部的底端固定连接有液压缸，所述液压缸的伸缩杆顶端固定连接有加热板。

该纺织产品用烘干装置，通过加热板、加热棒和加热丝快速将气体进行加热，启动吹风装置带动机体内部的气体流动，从而使得纺织产品能够实现多次的加热烘干，提高了烘干的效率，挡板使得热空气均匀的从通风口流出，进而可以对移动的纺织产品进行烘干处理，实现快速均匀烘干的目的。

权利要求书1页 说明书3页 附图1页CN 209558844 U 2019.10.29C N 209558844U权　利　要　求　书1/1页CN 209558844 U1.一种纺织产品用烘干装置，包括机体(1)，其特征在于：所述机体(1)的底部固定连接有支撑腿(2)，所述支撑腿(2)的底部固定连接有底板(3)，所述底板(3)的一端通过固安装架活动连接有收料辊(4)，所述机体(1)的左侧外壁通过安装架活动连接有放料辊(5)，所述机体(1)内部的底端固定连接有液压缸(6)，所述液压缸(6)的伸缩杆顶端固定连接有加热板(7)，所述机体(1)的底端固定连接有位于液压缸(6)右侧的吹风装置(8)，所述机体(1)的底端通过安装架活动连接有第一辊轮(9)，所述第一辊轮(9)位于液压缸(6)的左侧，所述机体(1)两侧的内壁均通过安装架活动连接有第二辊轮(10)，所述机体(1)顶部的一端通过安装架活动连接有第三辊轮(11)，所述机体(1)一侧的内壁固定连接有送风管(12)，所述机体(1)另一侧的内壁固定连接有固定板(13)，所述机体(1)的顶部固定连接有加热箱(14)，所述机体(1)的顶部固定连接有位于加热箱(14)左侧的风机(15)，所述机体(1)外壁左侧固定连接有除湿器(16)，所述加热箱(14)的一侧固定连接有输送管(17)，所述输送管(17)的一端与送风管(12)的一端固定连接，所述加热箱(14)的内部固定连接有加热棒(18)，所述送风管(12)的表面开设有通风口(19)，所述送风管(12)的内壁固定连接有位于通风口(19)左侧的挡板(20)，所述固定板(13)的内部开设有安装槽(21)，所述安装槽(21)的内部固定安装有加热丝(22)，所述固定板(13)的表面固定连接有凸起鳞片(23)。

( 19 )中华人民 共和国国家知识产权局
( 12 )实 用新型专利
(21)申请号 201920069999 .3
(22)申请日 2019 .01 .16
(73)专利权人 安徽天之锦织造有限公司 地址 236500 安徽省阜阳市界首市光武工 业园区繁兴一路西侧
(72)发明人 李新华 刘冰冰 郭静茹 刘金刚 徐勇 王文礼
实用新型内容 [0004] 本实用新型的目的在于提供一种纺纱生产用棉絮收集装置，以解决上述背景技术 中提出的问题。 [0005] 为实现上述目的，本实用新型提供如下技术方案：一种纺纱生产用棉絮收集装置， 包括收集车，所述收集车上安装有车斗，所述车斗的内部固定设有竖直隔板，所述竖直隔板 将车斗的内部分为收集腔与挤压腔 ，且竖直隔板的上端贯穿设有缺口 ，所述缺口的上端嵌 入设有滑腔，所述滑腔内滑动安装有挡板，所述挡板与电动推杆的上端固定连接，所述电动 推杆的 下端与滑腔的 底部固定连接 ，所述挤压腔内安装有滑动安装架 ，所述滑动安装架可 在挤压腔内沿竖直方向滑动，所述挤压腔内安装有升降装置，所述升降装置与滑动安装架 传动连接 ，所述滑动安装架的 上方滑动安装有压板 ，且滑动安装架靠近竖直隔板的 一 侧固 定设有转轴，所述转轴上铰接安装有翻转底板，所述翻转底板的转轴与翻转电机的输出轴 传动连接，所述翻转电机与滑动安装架固定连接，所述压板上固定安装有烘干机。 [0006] 优选的，所述滑动安装架的四周与挤压腔的内壁紧密接触，所述翻转底板的宽度 与竖直隔板上缺口的宽度保持一致。 [0007] 优选的，所述升降装置包括丝杆、丝杆套以及丝杆电机，所述丝杆套可转动安装在 丝杆上 ，且丝杆套与滑动安装架传动连接 ，所述丝杆可转动安装在挤压腔内 ，所述丝杆电 机 的输出轴与丝杆的端部传动连接。 [0008] 优选的，所述车斗上固定设有压板固定架，所述压板滑动安装在压板固定架上，所 述压板的上表面与气缸的下端固定连接，所述气缸的上端与压板固定架固定连接。 [0009] 与现有技术相比，本实用新型的有益效果是： [0010] 本实用新型压板上固定安装有烘干机，棉花可以通过车斗后端的缺口处进入到挤 压腔中 ，开 启烘干机可以 烘干潮湿的 棉花 ，防 止棉花发霉 ，然后压板下滑并压实棉花 ，棉花 被压实过后，升降装置带动滑动安装架上升，挡板向下滑动，之后翻转电机带动翻转底板转

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920393143.1(22)申请日 2019.03.26(73)专利权人 王苏康地址 322200 浙江省金华市浦江县建明村石井于61号(72)发明人 王苏康　(74)专利代理机构 杭州橙知果专利代理事务所(特殊普通合伙) 33261代理人 程志军(51)Int.Cl.D03J 1/00(2006.01)D03D 49/02(2006.01)(54)实用新型名称一种具备除尘功能的纺织设备(57)摘要本实用新型涉及机械纺织技术领域，且公开了一种具备除尘功能的纺织设备，包括移动装置和除尘装置，所述除尘装置位于移动装置的上方，所述移动装置包括支柱，所述支柱的底部通过转轴活动安装有收料辊，两支柱之间固定安装有处理室，所述立柱的底部开设有第一开槽。

该具备除尘功能的纺织设备，当需要对该纺织设备进行除尘清理操作时，使连接杆一侧的滑块在滑轨内部滑动，同时使风机底部处理室内部进行吹风清理操作，由于处理室的底部设置有通风口，吹出的风会带着飞絮向分流口处移动，气流通过滤口流出的同时使飞絮积累在滤口的一侧，纺织设备工作完毕后将分流口内部积攒的飞絮取出集中清理，避免了纺织作业过程中出现飞絮飘散的情况。

权利要求书1页 说明书3页 附图3页CN 209779127 U 2019.12.13C N 209779127U权　利　要　求　书1/1页CN 209779127 U1.一种具备除尘功能的纺织设备，包括移动装置（1）和除尘装置（2），其特征在于：所述除尘装置（2）位于移动装置（1）的上方；所述移动装置（1）包括支柱（101），所述支柱（101）的底部通过转轴活动安装有收料辊（102），两支柱（101）之间固定安装有处理室（103），所述支柱（101）的底部开设有第一开槽（104），所述第一开槽（104）的内壁顶部固定安装有液压机（105），所述液压机（105）的底部通过液压杆活动连接有驱动轴（107），所述驱动轴（107）的一端活动安装有位于第一开槽（104）内部的滚轮（108），所述支柱（101）的左右两侧外壁底部开设有第二开槽（109），所述支柱（101）的底部活动连接有转动块（110），所述转动块（110）的底部固定连接有位于支柱（101）底部的垫块（111）；所述除尘装置（2）包括通口（201），所述处理室（103）的顶部外壁上且位于通口（201）的上方固定连接有支撑块（205），所述支撑块（205）靠近背面的一侧通过转轴活动连接有风机（206），所述处理室（103）的顶部外壁上且位于风机（206）的左右两侧固定安装有固定杆（209），所述固定杆（209）远离处理室（103）的一端固定连接有滑轨（210），所述风机（206）的顶部固定连接有连接杆（207），所述连接杆（207）靠近正面的一侧外壁上固定安装有与滑轨（210）内部滑动连接的滑块（208），所述处理室（103）的底部固定连接有连接管道（202），所述连接管道（202）的底部固定连接有分流口（203），所述分流口（203）的内部固定安装有滤口（204）。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920267896.8(22)申请日 2019.03.02(73)专利权人 盐城工业职业技术学院地址 224000 江苏省盐城市解放南路285号(72)发明人 王美红　王可　马倩　(51)Int.Cl.D06B 3/10(2006.01)D06B 23/20(2006.01)D06B 23/04(2006.01)D06B 15/00(2006.01)D06G 1/00(2006.01)(54)实用新型名称一种纺织布料平洗用输送装置(57)摘要本实用新型公开了一种纺织布料平洗用输送装置，包括底座，所述底座的上端从左到右依次固定有第一支撑架、清洗箱、第一固定座和第二支撑架，且第一支撑架上安装有第一传送辊，所述清洗箱的内部放置有清洗液，且清洗箱的内部安装有加热辊，所述加热辊的内壁固定有电热丝，所述第一固定座上安装有伺服电机，且伺服电机的输出端通过皮带与加热辊转动连接，所述第一固定座的上端从左到右依次固定有烘干器和第二固定座，且第二固定座上开设有矩形通孔，所述矩形通孔的上下内壁分别固定有上毛刷和下毛刷。

本实用新型通过设置清洗箱、加热辊、烘干器、上毛刷、下毛刷和阀门，解决了烘干效果不佳和清理效果不佳，不易排出清洗液的问题。

权利要求书1页 说明书3页 附图2页CN 209636486 U 2019.11.15C N 209636486U权　利　要　求　书1/1页CN 209636486 U1.一种纺织布料平洗用输送装置，包括底座（10），其特征在于：所述底座（10）的上端从左到右依次固定有第一支撑架（9）、清洗箱（4）、第一固定座（13）和第二支撑架（15），且第一支撑架（9）上安装有第一传送辊（1），所述清洗箱（4）的内部放置有清洗液（6），且清洗箱（4）的内部安装有加热辊（5），所述加热辊（5）的内壁固定有电热丝（16），所述第一固定座（13）上安装有伺服电机（12），且伺服电机（12）的输出端通过皮带（11）与加热辊（5）转动连接，所述第一固定座（13）的上端从左到右依次固定有烘干器（7）和第二固定座（14），且第二固定座（14）上开设有矩形通孔（19），所述矩形通孔（19）的上下内壁分别固定有上毛刷（17）和下毛刷（18）。
