o型密封圈规格表

石家庄贝克密封技术有限公司石家庄贝克密封技术有限公司

O型圈样

本

O type ring samplesO type ring samples

001一、O型圈的概述

二、密封机理

三、影响O型圈密封效果的因素

1、工作介质和工作条件

2、密封形式

3、O型圈的硬度

4、挤出间隙

5、压缩永久变形

6、预压缩量

7、拉伸与压缩

8、O型圈用作旋转轴密封

9、安装压缩力

四、橡胶原件原料特性：

1、天然橡胶 NR

2、丁基橡胶 IIR

3、氢化丁睛胶HNBR

4、乙丙胶 EPDM

5、丁睛胶 NBR

6、氯丁胶 CR

7、硅橡胶 SI

8、硅氟橡胶 FLS

9、氟橡胶 FPM

10、全氟橡胶FFPM

11、聚氨酯橡胶 PU

五、O型圈尺寸及公差标准

六、储存指导

七、保存期限和控制002

003

004

004

004

006

007

007

008

009

009

009

010

010

010

010

011

011

012

012

013

013

014

014

015

033

034目

录Contents

002一、O型圈的概述

O型圈为设计人员设计各种静态或动态密封提供了经济有效的密封元件。廉价的生产成本和其易用

性，使得O型圈成为使用最为广泛的密封元件之一。由于合成橡胶宽泛的适用环境，使得O型圈几乎可以

应用于所有液体和气体的介质的密封应用。

O型圈在模具中硫化成形，其特征是截面呈圆形，整体为环形。O型圈的尺寸规格由：内径×线径表

示（如图一所示）。

d1

d2

图1 O型圈尺寸

二、密封机理

O型圈是一种双向密封元件。安装时，O型圈在径向或轴向的初始压缩量，决定了O型圈的初始密封

能力。系统压力作用于O型圈的力就是O型圈的密封能力，在一定范围内它随系统压力的升高而增大。

(A)无压缩状态

003贝克密封

(B)无压力作用下的压缩状态

(B)压力作用P=0

P>0

004三、影响型圈密封效果的因素O

1、工作介质和工作条件

在具体选取O型圈材料时，首先要考虑与工作介质的相容性。还须综合考虑其密封处的压力、温度、连续工作

时间、运行周期等工作条件。若用在旋转场合，须考虑由于摩擦热引起的升温。不同的密封件材料，其物理性能和

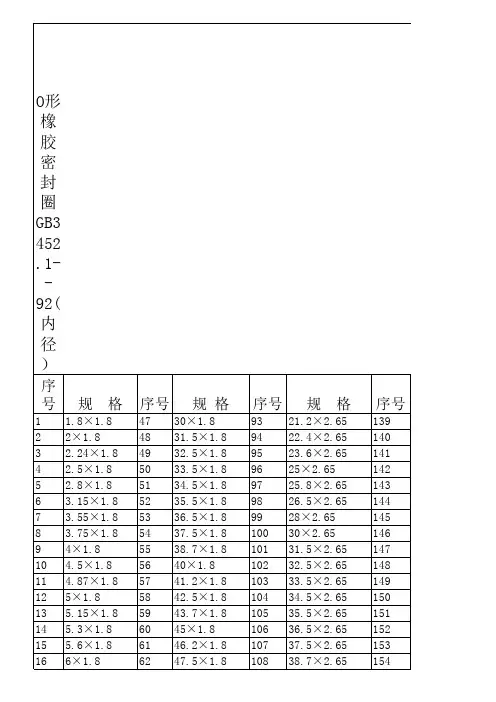

O形橡胶密封圈GB3452.1--92(内径）

序号规 格序号规 格序号规 格序号

11.8×1.84730×1.89321.2×2.65139

22×1.84831.5×1.89422.4×2.65140

32.24×1.84932.5×1.89523.6×2.65141

42.5×1.85033.5×1.89625×2.65142

52.8×1.85134.5×1.89725.8×2.65143

63.15×1.85235.5×1.89826.5×2.65144

73.55×1.85336.5×1.89928×2.65145

83.75×1.85437.5×1.810030×2.65146

94×1.85538.7×1.810131.5×2.65147

104.5×1.85640×1.810232.5×2.65148

114.87×1.85741.2×1.810333.5×2.65149

125×1.85842.5×1.810434.5×2.65150

135.15×1.85943.7×1.810535.5×2.65151

145.3×1.86045×1.810636.5×2.65152

155.6×1.86146.2×1.810737.5×2.65153

166×1.86247.5×1.810838.7×2.65154

176.3×1.86348.7×1.810940×2.65155

186.7×1.86450×1.811041.2×2.65156

196.9×1.86560×1.811142.5×2.65157

207.1×1.86665×1.811243.7×2.65158

217.5×1.86768×1.811345×2.65159

228×1.86870×1.811446.2×2.65160

238.5×1.86978×1.811547.5×2.65161

248.75×1.870106×1.811648.7×2.65162

259×1.87111750×2.65163

O型橡胶密封圈规格表

规格说明：内径*线径；单位：毫米；材料：优质丁腈橡胶（NBR）

序号 内径 线径 序号 内径 线径

KD0001 20 0.4 KD0031 2 0.7

KD0002 0.99 0.41 KD0032 2.8 0.7

KD0003 1.7 0.5 KD0033 6 0.7

KD0004 13 0.5 KD0034 8.2 0.7

KD0005 14.5 0.5 KD0035 29 0.7

KD0006 15 0.5 KD0036 31 0.7

KD0007 16 0.5 KD0037 1.8 0.73

KD0008 18 0.5 KD0038 1.5 0.75

KD0009 18.5 0.5 KD0039 50.55 0.76

KD0010 19.5 0.5 KD0040 8.43 0.79

KD0011 22 0.5 KD0041 0.8 0.8

KD0012 23 0.5 KD0042 1.6 0.8

KD0013 27 0.5 KD0043 1.75 0.8

KD0014 27.5 0.5 KD0044 2.7 0.8

KD0015 32 0.5 KD0045 9.5 0.8

KD0016 2.3 0.6 KD0046 10.2 0.8

KD0017 12 0.6 KD0047 10.4 0.8

KD0018 15 0.6 KD0048 11 0.8

KD0019 15.8 0.6 KD0049 12.5 0.8

KD0020 17 0.6 KD0050 16.9 0.8

KD0021 17.5 0.6 KD0051 18.4 0.8

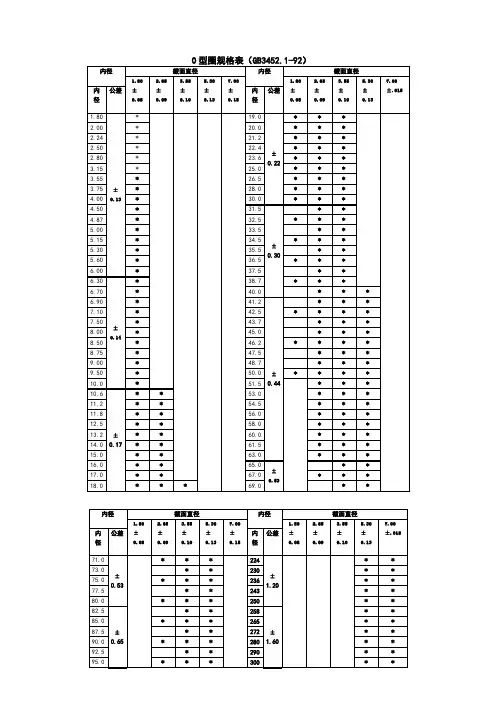

O型圈规格表（GB3452.1-92）

内径 截面直径 内径 截面直径

1.80±0.08 2.65±0.09 3.55±0.10 5.30±0.13 7.00±0.15 1.80±0.08 2.65±0.09 3.55±0.10 5.30±0.13 7.00±.015

内径 公差 内径 公差

1.80

±0.13 * 19.0

±0.22 * * *

2.00 * 20.0 * * *

2.24 * 21.2 * * *

2.50 * 22.4 * * *

2.80 * 23.6 * * *

3.15 * 25.0 * * *

3.55 * 26.5 * * *

3.75 * 28.0 * * *

4.00 * 30.0 * * *

4.50 * 31.5

±0.30 * *

4.87 * 32.5 * * *

5.00 * 33.5 * *

5.15 * 34.5 * * *

5.30 * 35.5 * *

5.60 * 36.5 * * *

6.00 * 37.5 * *

6.30

±0.14 * 38.7 * * *

6.70 * 40.0 * * *

6.90 * 41.2

±0.44 * * *

7.10 * 42.5 * * * *

7.50 * 43.7 * * *

8.00 * 45.0 * * *

8.50 * 46.2 * * * *

8.75 * 47.5 * * *

9.00 * 48.7 * * *

9.50 * 50.0 * * * *

10.0 * 51.5 * * *

10.6

±0.17 * * 53.0 * * *

11.2 * * 54.5 * * *

11.8 * * 56.0 * * *

12.5 * * 58.0 * * *
