环氧树脂封缝施工方案
一、定位：
确定需要进行作业裂缝位置。
二、清缝处理：
对于混凝土构件上的裂缝，用角磨机、钢丝刷或砂轮等工具打磨要处理的裂缝表面；清除裂缝表面的灰尘、浮渣及松散层等污物，露出混凝土新面，然后再用毛刷蘸甲苯、酒精等有机溶液，把沿裂缝两侧 30～50mm 处擦洗干净并保持干燥。
三、封缝：
（1）裂缝处理：首先清理混凝土表面，对裂缝走向两侧各10cm范围内的原构件表面打磨平整，直至露出坚实的骨料新面，清除表面尘土、浮浆、污垢、油渍、原有涂装、抹灰层或其它饰面层；其次除去裸露钢筋表面的锈迹或油污，最后清除裂缝缝内的灰尘等杂物，采用工业丙酮擦拭一遍构件表面。
（2）配胶：裂缝一般封闭采用环氧树脂材料，其材料性能应符合《公路桥梁加固设计规范》相关规定，按照产品说明书要求配兑环氧树脂封缝胶。
（3）施工：用小铲将环氧树脂封缝胶刮抹道裂缝上，厚度 1～2mm，宽度 4～5cm，抹胶时要刮抹平整，保证封闭可靠。
页眉内容
页脚内容1

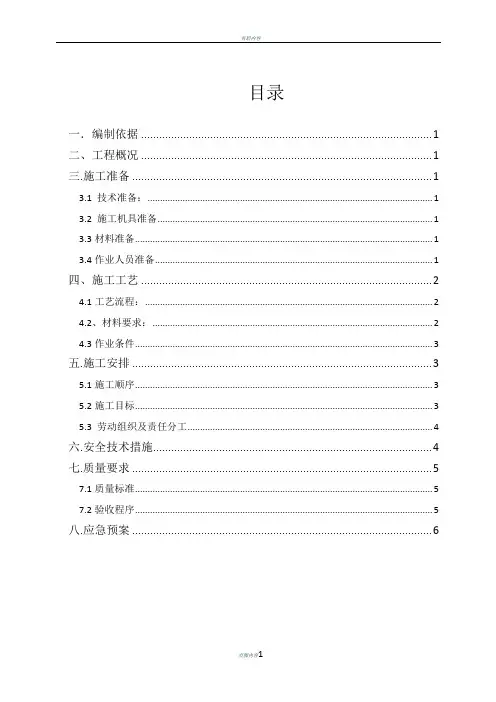

目录
一．编制依据 ................................................................................................. 1
二、工程概况 ................................................................................................. 1
三.施工准备 .................................................................................................... 1
3.1 技术准备： .................................................................................................................. 1
3.2 施工机具准备 .............................................................................................................. 1
3.3材料准备 ....................................................................................................................... 1
3.4作业人员准备 ............................................................................................................... 1
中海·华山东片区6-1地块Ⅰ标段 渗漏修补施工方案
1
中海·华山东片区6-1地块
Ⅰ标段
渗
漏
修
补
专
项
施
工
方
案
编制单位：青建国际集团有限公司
编制日期： 2016年6月 15日 青建国际集团有限公司 中海·华山东片区6-1地块Ⅰ标段 渗漏修补施工方案
2 砼裂缝处理施工方案
一、砼裂缝灌浆修补
地下车库的水渍现象原因为0.2mm以下的混凝土裂缝存在，根据规范处理要求使用环氧树脂灌缝封闭处理。
二、灌浆前对缝隙进行处理
对于混凝土构件上较细（小于0.2mm）的缝隙，可采用毛刷或钢丝刷等工具清扫砼表面尘土，并清除去裂缝周围易脱落的浮皮、空鼓的抹灰等，然后用棉丝醮乙醇沿裂缝方向两侧20～30mm处擦洗干净并保持干燥。
三、灌浆嘴（盒、泵）设置
1、采用表面处理的裂缝，可用灌浆盒或灌浆嘴，凿“V”形槽的裂缝宜用灌浆嘴，钻孔内使用灌浆泵。
2、在裂缝交叉处、较宽处、端部以及裂缝贯穿处，当缝隙小于1mm时埋设的灌浆泵间距为350～500mm，当缝隙大于1mm时，为500～1000mm。
3、埋设时，先在灌浆嘴（盒、泵）的底盘上抹一层厚约1mm的环氧胶泥将灌浆的进浆口骑缝粘贴在预定位置上。
4、封缝采用环氧树脂胶泥，先在裂缝两侧（宽20～30mm）涂一层环氧树脂基夜，后抹一层厚1mm左右、宽20～30mm的环氧树脂胶泥。抹胶泥时应防止产生小孔和气泡，要挂平整，保证封闭可靠。 中海·华山东片区6-1地块Ⅰ标段 渗漏修补施工方案
3 5、裂缝封闭厚应进行压气试漏，检查密闭效果。试漏需待封缝胶泥有一定强度时进行。试漏前沿裂缝涂衣层肥皂水，从灌浆口通入压缩空气，凡漏气处，应予以修补密封至不漏为止。
金湖县2013年新增千亿斤粮食产能规划灌区
末级渠系工程混凝土钢筋保护不足采用环氧树脂
砂浆封闭防渗施工方案
金湖县2013年新增千亿斤粮食产能规划灌区末级渠系工程在检测中出现钢筋保护层厚度低于设计值，为了防止渗水腐蚀钢筋，保证建筑物耐久性符合设计要求，保证工程运行安全，根据施工单位编制的用环氧树脂砂浆封闭处理方案方案。监理部监督检查如下：
一、检查器具准备到位
1、 称量器具，精度1-5g。
2、 相应的加热设备。（建议用热水隔水加温）
3、 能用于加热的拌和器具等。
二、检查被刷混凝土墙体准备到位
（1）施工流程为：旧混凝土凿毛→喷砂(或用钢刷) →除污用清水冲洗饱和→基面涂刷环氧砂浆→养护。
（2）基底处理
①凿毛。为确保环养砂浆与基底混凝土具有良好的粘结，一般用钢丝刷或喷砂方法清除表面浮层污物(有油漆或油脂污染部位用丙酮洗刷)。
②饱和。对凿除的混凝土表面，采用高压水枪(采用饮用水)将碎屑、灰尘冲洗干净，并连续、均匀地喷洒，使表层混凝土达到饱和状态，且表面无明水。
三、 检查材料准备到位
（1） 环氧树脂采用E44或6101型
（2）水泥采用白水泥P.O42.5,（同时准备普通水泥调色）水泥在环氧树脂砂浆中只是作为一种填料，不能有受潮、结块等现象。
（3）黄砂采用级配良好的II区中砂，过4.75㎜的筛、洗净并烘至恒干，保证含水量在0.5%以下。级配良好的黄砂能节约环氧树脂的用量，而筛去＞4.75㎜部分的颗粒能有效改善砂浆的和易性。
（4） 稀释剂采用丙酮，增韧剂采用二丁脂，固化剂采用乙二胺, 乙二胺分子量为60.1
四、检查拌和程序是否规范
各种材料按配合比准确称量（环氧树脂常温下很粘稠不易操作，经过适当加热才会呈液态，但加热温度过高会加快环氧砂浆的凝固，所以加热至环氧树脂呈液态能方便操作即可）,先将环氧树脂和丙酮、二丁脂拌匀，取另外一容器黄砂与水泥混合后,将环氧树脂混合料倒入,一边倒一边搅拌；搅拌均匀最后加入乙二胺，一边加一边搅拌。由于乙二胺在常温下就能与空气中的水份反应产生雾气，所以乙二胺要最后称量，以免挥发量过大。
第 1 页 共 3 页 环氧树脂地坪施工方案
一 、环氧树脂地坪表面的处理
1、新竣工的工业地坪必须经过一定的养护后方可施工，约28天。
2、清除表面的水泥浮浆、旧漆以及粘附的垃圾杂物。
3、彻底清除表面的油污，用克油王清洗剂处理。
4、清除积水，并使潮处彻底干燥。
5、表面的清洁需用无尘清扫机及大型吸尘器来完成。
6、平整的表面允许空隙为2～2.5mm，含水量在6％以下，PH值6～80。
7、地坪表面的打毛，需用无尘打磨机来完成，并用吸尘器彻底清洁。
8、对地坪表面的洞孔和明显凹陷处应用腻子来填补批刮，实干后，打磨吸尘。
二、涂饰封闭涂料
1、在处理清洁、平整的砼表面，采用高压无气喷涂或辊涂，环氧树脂封闭底涂料一道。
2、环氧树脂封闭漆有很强的渗透性，在涂刷环氧树脂底漆时应加入一定量的稀释剂，使稀释后的环氧树脂底漆能渗入基层内部，增强涂层和基层的附着力，其涂布必须连续，不得间断，涂布量以表面刚好饱和为准。
3、局部漏涂可用刷子补涂，表面多余的环氧树脂底漆必须在下道工序施工前打磨处理好。
三、批刮批刮料
1、在实干(25℃，约4小时)以后的环氧树脂底漆表面采用两道批刮腻子的方法，以确保地坪的耐磨损、耐压性、碰撞、水、矿物油、酸碱溶液等性能，并调整地面平整度。
2、用100～200目的石英砂和环氧批刮料，作为第1道腻子，要充分搅拌均匀、刮平，此道主要用于增强地面的耐磨及抗压性能。
3、用砂袋式无尘滚动磨砂机打磨第1道腻子，并吸尘清洁。
4、用200—270目的石英砂和环氧树脂批刮料，作为第1道腻子，要充分搅拌均匀、刮平，此道主要用于增强地面的耐磨及平整度。
5、用砂袋式无尘滚动磨砂机打磨第2道腻子，并吸尘清洁。
6、两道腻子实干以后，如有麻面、裂缝处应先进行修补，然后用平板砂光机进行打磨，使其平整，并吸尘清洁。
