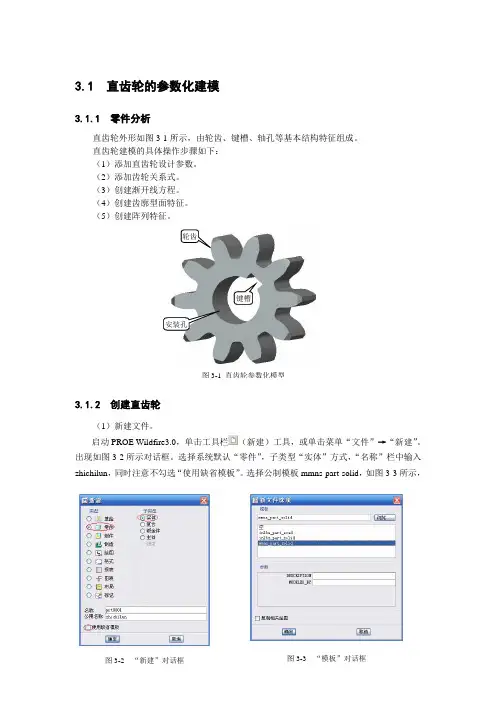

图3-3 “模板”对话框 3.1 直齿轮的参数化建模
3.1.1 零件分析
直齿轮外形如图3-1所示，由轮齿、键槽、轴孔等基本结构特征组成。
直齿轮建模的具体操作步骤如下：
（1）添加直齿轮设计参数。
（2）添加齿轮关系式。
（3）创建渐开线方程。
（4）创建齿廓型面特征。
（5）创建阵列特征。
3.1.2 创建直齿轮
（1）新建文件。
启动PROE Wildfire3.0，单击工具栏（新建）工具，或单击菜单“文件”→“新建”。出现如图3-2所示对话框。选择系统默认“零件”，子类型“实体”方式，“名称”栏中输入zhichilun，同时注意不勾选“使用缺省模板”。选择公制模板mmns-part-solid，如图3-3所示，
图3-2 “新建”对话框
图3-1 直齿轮参数化模型 键槽 轮齿
安装孔 然后单击“确定”。
（2）创建齿轮设计参数。
选择菜单栏“工具”→“参数”命令，出现如图3-4所示对话框。单击（添加）按钮，依次添加齿轮设计参数及初始值，m(模数)值2.75，alpha（压力角）值20度，df（齿根圆直径），da（齿顶圆直径），db（基圆直径），d（分度圆直径），b（齿宽）值24mm，z（齿数）值10个。添加完毕单击“确定”。
（3）添加齿轮参考圆关系式。
1）选择“插入”→“模型基准”→“草绘”特征工具，或单击工具栏（草绘）命令，出现如图3-5所示对话框。选择FRONT基准平面为草绘平面，系统自动捕捉到与其垂直的RIGHT基准平面为其参考平面。单击“草绘”确认，进入二维草绘模式如图3-6所示。
图3-5 “新建”对话框
3-6 尺寸参照设置
3-7 参考圆创建
图3-4 参数对话框 参数收集删除按钮 添加按钮
垂直参考
水平参考 2）草绘截面。首先选择工具菜单栏“草绘”→“圆”或单击“草绘器”工具栏上的（圆）命令，任意草绘4个同心圆，完成单击确认如图3-7所示。 3）选择工具菜单“工具”→“关系”命令，出现如图3-8所示对话框。输入齿轮参考圆关系式，输入完毕，首先在工作区单击Φd0尺寸，如图3-9所示，符号尺寸被添加到关系对话框中，然后建立等式剩余部分“=d”（分度圆）。按照顺序依次添加其他尺寸Φd1，Φd2，Φd3，同时建立等式关系，添加完毕单击“确定”。进入到三维模式，最后在工具栏单击（再生模型）命令，根据关系创建参考圆如图3-10所示，注意Φd1，Φd2，Φd3不能手动输入，只能在工作区单击选择添加。
UG软件的建模与参数化技术分析 ..................................................................... 2
第一章 简介.................................................................................................. 2
第二章 UG建模分析 ................................................................................... 3
2.1实体建模 ......................................................................................... 3
2.2特征建模 ......................................................................................... 3
2.3自由形体建模 ................................................................................. 4
2.4实体特征建模 ................................................................................. 4
2.4.1基本体素特征建模 .............................................................. 5
2.4.2扩展特征建模 ...................................................................... 5
精品文档
。1欢迎下载Creo参数化建模方法

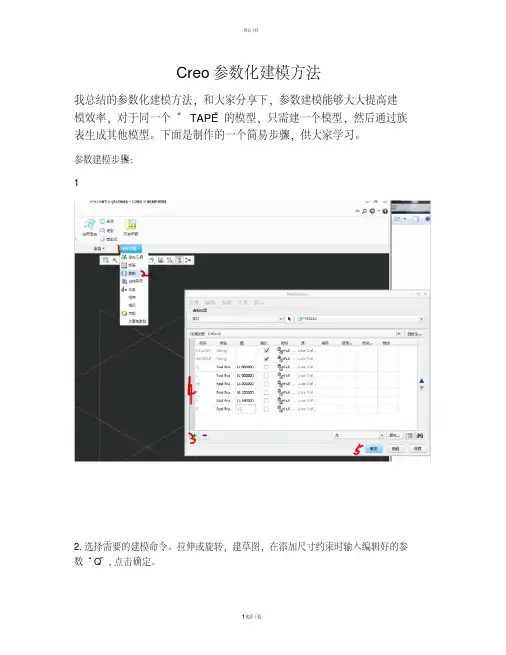

我总结的参数化建模方法，和大家分享下，参数建模能够大大提高建模效率，对于同一个“TAPE”的模型，只需建一个模型，然后通过族表生成其他模型。下面是制作的一个简易步骤，供大家学习。参数建模步骤：1
