永磁同步电机工作原理

永磁同步电动机的工作原理

永磁同步电动机是一种利用永磁体产生磁场与电流产生的磁场之间的相互作用来实现电动机工作的电机。其工作原理如下：

1. 永磁体磁通产生：在永磁同步电动机内，通过一组永磁体（通常为强大的永磁体磁铁）产生持久稳定的磁通，这个磁场是固定的，不需要外部电源。

2. 定子产生旋转磁场：在电动机的定子中通过三相交流电源输入三相电流，产生旋转磁场。这个旋转磁场的频率和大小由输入电源的电压和频率决定。

3. 磁场相互作用：永磁体产生的稳定磁场与旋转磁场相互作用产生转矩。旋转磁场的磁场分布会推动永磁体内的磁场旋转，从而使电动机动起来。

4. 运动控制：通过控制电动机输入的电流频率和幅值，可以调整旋转磁场的磁场分布，实现对电动机运动的控制。通过调整电流频率和幅值，可以改变磁场相互作用的方式，从而实现调速、定位等功能。

总结起来，永磁同步电动机的工作原理是通过永磁体产生的稳定磁场与电流产生的旋转磁场相互作用，从而产生转矩，驱动电动机工作。控制电流的频率和幅值可以实现对电动机运动的精确控制。

1 / 3

永磁同步电机未来研究

永磁同步电机虽有永磁式同步电动机结构简单、体积小、重量轻、损耗小、效率高，和直流电机相比，它没有直流电机的换向器和电刷等缺点。和异步电动机相比，它由于不需要无功励磁电流，因而效率高、功率因数高、力矩惯量比大、定子电流和定子电阻损耗减小，且转子参数可测、控制性能好。但存在最大转矩受永磁体去磁约束，抗震能力差，高转速受限制，功率较小，成本高和启动困难等缺点。正因为有缺点的存在和未来发展的需要以及市场的竞争，带来了永磁同步电机的研究热点问题。

2. 永磁同步电机发展现状

由于永磁同步电机闭环控制当中需要电机转子位置，因此需要在电机轴上安装机械位置传感器。由于机械传感器的存在，增加了系统复杂程度和成本，降低了系统鲁棒性。永磁同步电机的无速度传感器控制成为现今研究的一个热点问题。谷善茂等就对永磁同步电机无传感器控制技术现状与发展做了一个很好的综述。

目前适用于中、高速运行的无传感器控制技术主要有以下几类：磁链估计法、模型参考自适

应（Model Referencing Adaptive System）MRAS法、状态观测器法、滑模变结构法、检测电机相电感变化的位置估计法、卡 2 / 3

尔曼滤波法等;适合于零速和低速方法有：基于测试矢量励磁及电流幅值测量的初始位置估计技术、基于测试脉冲励磁和电流幅值测量的内插式*****SM初始位置估计、基于脉动矢量励磁和相位检测的IPMSM初始位置估计方法、基于脉动矢量励磁和高频阻杭测量的IPMSM低速和零速转子位置估计和基于旋转矢量励磁和电流解调技术的低速和零速无传感器控制方法。分析了这些方法的原理、优点和局限性，并指出了复合控制方法是未来发展的趋势。模糊控制、分数阶微积分控制、神经网络、变结构控制、预测控制、最优控制慢慢应用于永磁同步电机的控制。

3. 永磁同步电动机的应用

交流永磁同步电动机由于其体积小、重量轻、高效节能等一系列优点，越来越引起人们重视，其控制技术日趋成熟，控制器已产品化。中小功率的异步电动机变频调速正逐步为永磁同步电动机调速系统所取代。电梯驱动就是一个典型的例子。电梯的驱动系统对电机的加速、稳速、制动、定位都有一定的要求。早期人们采用直流电动机调速系统，其缺点是不言而喻的。70年代变频技术发展成熟，异步电动机的变频调速驱动迅速取代了电梯行业中的直流调速系统。而这几年电梯行业中最新驱动技术就是永磁同步电动机调速系统，其体积小、节能、控制性能好、又容易做成低速直接驱动，消除齿轮减速装置;其低噪声、平层精度和舒适性都优于以前的驱动系统，适合在无机房电梯中使用。永磁同 3 / 3

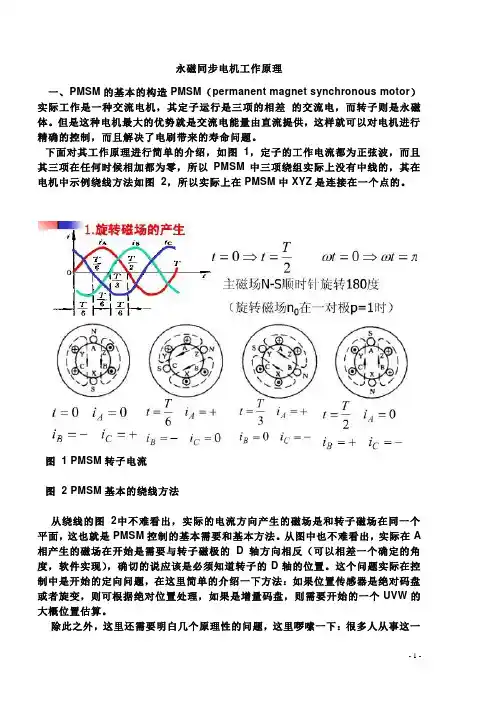

- 1 - 永磁同步电机工作原理

一、PMSM的基本的构造PMSM（permanent magnet synchronous motor）实际工作是一种交流电机，其定子运行是三项的相差 的交流电，而转子则是永磁体。但是这种电机最大的优势就是交流电能量由直流提供，这样就可以对电机进行精确的控制，而且解决了电刷带来的寿命问题。

󰀀下面对其工作原理进行简单的介绍，如图 1，定子的工作电流都为正弦波，而且其三项在任何时候相加都为零，所以PMSM中三项绕组实际上没有中线的，其在电机中示例绕线方法如图 2，所以实际上在PMSM中XYZ是连接在一个点的。

󰀀

󰀀

󰀀图 1 PMSM转子电流

󰀀

󰀀图 2 PMSM基本的绕线方法

󰀀

󰀀 从绕线的图 2中不难看出，实际的电流方向产生的磁场是和转子磁场在同一个平面，这也就是PMSM控制的基本需要和基本方法。从图中也不难看出，实际在A相产生的磁场在开始是需要与转子磁极的D轴方向相反（可以相差一个确定的角度，软件实现），确切的说应该是必须知道转子的D轴的位置。这个问题实际在控制中是开始的定向问题，在这里简单的介绍一下方法：如果位置传感器是绝对码盘或者旋变，则可根据绝对位置处理，如果是增量码盘，则需要开始的一个UVW的大概位置估算。

󰀀 除此之外，这里还需要明白几个原理性的问题，这里啰嗦一下：很多人从事这一

- 2 - 块的研发在知道怎么处理整个系统的过程而实际上是对整个基础原理模糊的，这也就是很多国人做研发的通病，只知道怎么做，从来不知道为什么这么做以致永远只是模仿而不可能创新或者改进。言归正传，首先我们知道在控制过程中需要检测电流，然后进行clarke和park变换，从而出现了电流方向问题，人家这么说是为了方便，而实际上上这里的电流方向不是电流方向，而是电流产生的电磁场方向（这是因为电磁场的大小与产生它的电流方向成正比的）。然后研究一下电压的概念，绕组电压是比电流相位超前 的，而很多我们需要的结果是与电压成一定简单关系的，这是因为电压是场量，而电流不是。根本上没有电压这个东西，它只是间接反应电流的一种我们定义出来的表达方式，所以它的变化影响电流，而电流的变化会在场的方面反应在电压上。比如前面讨论的问题，在电机初始的时候，A相电流是零，这是因为在绕组上电流不能突变，而这个时候电压是最大，反应了实际我们是需要加在绕组上最大的我们需要的一个量（电流）。这里描述的有些晦涩，但是物理这个自然界基本规律实际就是这么反应的，希望读我文章的读者能自己仔细揣摩，反应一个自然界的问题（都上升到哲学问题了）。

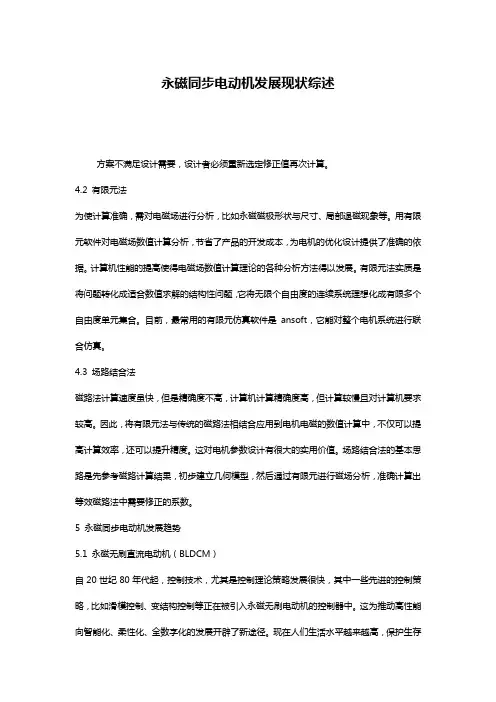

永磁同步电动机发展现状综述

方案不满足设计需要，设计者必须重新选定修正值再次计算。

4.2 有限元法

为使计算准确，需对电磁场进行分析，比如永磁磁极形状与尺寸、局部退磁现象等。用有限元软件对电磁场数值计算分析，节省了产品的开发成本，为电机的优化设计提供了准确的依据。计算机性能的提高使得电磁场数值计算理论的各种分析方法得以发展。有限元法实质是将问题转化成适合数值求解的结构性问题，它将无限个自由度的连续系统理想化成有限多个自由度单元集合。目前，最常用的有限元仿真软件是ansoft，它能对整个电机系统进行联合仿真。

4.3 场路结合法

磁路法计算速度虽快，但是精确度不高，计算机计算精确度高，但计算较慢且对计算机要求较高。因此，将有限元法与传统的磁路法相结合应用到电机电磁的数值计算中，不仅可以提高计算效率，还可以提升精度。这对电机参数设计有很大的实用价值。场路结合法的基本思路是先参考磁路计算结果，初步建立几何模型，然后通过有限元进行磁场分析，准确计算出等效磁路法中需要修正的系数。

5 永磁同步电动机发展趋势

5.1 永磁无刷直流电动机（BLDCM）

自20世纪80年代起，控制技术，尤其是控制理论策略发展很快，其中一些先进的控制策略，比如滑模控制、变结构控制等正在被引入永磁无刷电动机的控制器中。这为推动高性能向智能化、柔性化、全数字化的发展开辟了新途径。现在人们生活水平越来越高，保护生存环境的意识不断增强，使用高性能的电机系统成为电机产业发展的必然趋势，并且将来也会在电动车、家用电器等小电机行业中得到更广泛的应用。

5.2 PMSM的发展趋势

PMSM伺服系统因其自身技术和应用领域，将会朝着2个方向发展：①办公自动化设备、简易数控机床、计算机外围设备、家用电器及对性能要求不高的工业运动控制等领域的简易、低成本伺服系统；②高精度数控机床、机器人、特种加工设备精细进给驱动，以及航空、航天用的高性能全数字化、智能化、柔性化的伺服系统。后者更能充分体现伺服系统的优点，它将是今后发展的主要方向。
