框架梁模板计算公式

模板工程量计算1、基础构件种类分为独立基础、杯形基础、满堂基础（无梁式满堂基础、有梁式满堂基础）条形基础（无梁式条形基础、有梁式条形基础）、箱形基础2、基础模板的计算S=混凝土与模板接触面积计算S=混凝土与模板的接触面积=基础支模长度×支模高度【解】1.分析由图可以看出，本基础为有梁式条形基础，其支模位置在基础底板（厚200mm）的两侧和梁（高300mm）的两侧。

所以，混凝土与模板的接触面积应计算的是：基础底板的两侧面积和梁两侧面积。

2.计算工程量外墙下:基础底板S=（3.6×2+0.6×2）×2×0.2+（4.8+0.6×2）×2×0.2+（3.6－0.6×2）×4×0.2+（4.8－0.6×2）×2×0.2=9.12m²基础梁S=（3.6×2+0.2×2）×2×0.3+（4.8+0.2 ×2）×2×0.3+（3.6－0.2×2）×4×0.3+（4.8－0.2×2）×2×0.3=14.16m²内墙下基础底板S=（4.8－0.6×2）×2×0.2=1.44 m²基础梁S=（4.8－0.2×2）×2×0.3=2.64m²基础模板工程=9.12+14.16+1.44+2.64=27.36m²用L计算要减去内墙所占面积中24×0.2×2 －1.2×0.2×2=9.12m224×0.3×2 －0.4×0.3×2=14.16m2外侧柱和内部柱有梁板的柱高，应自柱基或楼板的上表面至上层楼板底面计算构造柱模板计算一字形S=(d1+0.12)×2 ×hL形S=[(d1+0.06)+(d2+0.06)+ (0.06 ×2)]×hT字形S=[(d1+0.12)+(0.06 ×4)] ×h十字形S=0.06× 2 ×4×h3、现浇混凝土梁模板梁的种类：基础梁、地圈梁、圈梁、过梁、悬挑梁、单梁、连续梁、矩形梁、异形梁梁长，梁高的取值主梁取至柱边次梁取至主梁边梁长：外墙圈梁——外侧L外、内侧外墙内边线内墙圈梁——L内支撑在混凝土墙上的梁——墙间净距支撑在砖墙上的梁——梁实际长度梁高：内侧梁底至板底、外侧梁底至板顶注意：外侧梁和内部梁模板计算的不同梁和柱或梁和梁相交时模板的扣减关系支模高度的问题同柱4、现浇混凝土板模板有梁板：带有主、次梁的板板构件种类无梁板：直接用柱支撑的板平板：无柱无梁直接搁置在圈梁或墙上的板有梁板模板=S板S=混凝土与模板接触面积计算板S模板=全长×全宽无梁板、平板现浇混凝土板的模板，按混凝土与模板接触面积，以平方米计算。

建筑梁板模板计算建筑梁板模板的计算模板的设计计算简图一、板模板计算1、荷载计算:模板重0.5KN/m2砼砼重25×0.25=6.25KN/m2钢筋重1.1×0.1=0.11KN/m2砼重25×0.25=6.25KN/m2施工人员及施工设重2.5KN/m2砼振捣荷载2KN/m2不变荷载∑q=1.2×3.11×0.915=3.41KN/m不变荷载∑q=1.4×4.5×0.915=5.76KN/m2、七夹板强度验算，椤木间距610mM=0.100×3.41×0.612+0.117×5.76×0.612=0.378KN·mδ=M/W=0.378×106/(1/6)×915×182=7.65N/mm2[δ]=11Nmm2符合要求3、楞木强度验算：杠木间距1000q=3.373×0.61=2.28KN/mp=6.3×0.61=3.84kN/mM=0.100×2.28×1.02=0.677KN·mδ=0.677×106/(1/6)×50×1002=8.13N/mm2<1.3[δ]=16.9mm2符合要求4、杠木强度验算：模撑间距@900q=2.28×1.0=2.28KNP=3.84×1.0=3.84KNM=0.171×2.28×0.9+0.211×3.84×0.9=1.08KN·mδ=1.08×106/(1/6)×50×1002=12.96N/mm2<1.3[δ]=16.9KN/m2符合要求二、梁底模板计算本工程框架梁300×700，底模七夹板200×18×1830，椤木5×10cm松木，间距457 1.荷载计算：模板重0.3×0.7=0.21KN/m砼重25×0.3×0.7=5.25KN/m施工荷载2.0×0.3=0.6KN/m∑q=1.2×(0.1+2.5+0.3)=3.48KN/m∑q=1.4×0.4=0.56KN/m2.模板刚度验算M=0.107×3.48×0.4572+0.121×0.56×0.4572=0.092KN/mδ=0.0092×102/(1/6)×0.3×182=8.52N/mm2<[δ]=11KN/m23.七夹板刚度验算W=(0.632×3.48×4572+0.967×0.56×4572)/100×9×103×(1/12)×0.3×183=1.37<1/250=1.828mm∴符合要求4.模撑强度验算层高4.5m，扣除梁高0.7m，则计算长度为3.8m，采用φ48钢管撑，管壁厚3.5m，间距457m底模传来荷载（3.48+0.56）×0.457=1.85KN侧模重传来（0.4×0.4×2×0.457×1.2=0.18KN板模传来（3.41+5.76）×0.457=4.19KN∑N=6.22KNλ=L/I=3.8/0.014=196.4查表得Ψ=0.213强度验算：δ=6.22×103/490=12.96N/mm2<[fy]=210N/mm2符合要求稳定性验算：N/φA=6.22×103/0.213×490=59.6N/mm2<210N/mm2三、梁侧模计算梁侧模采用七夹板车18×418×1830，档木间距305mm，档木采用4×6cm松木。

高支模架体计算书一、梁模板高支撑架计算；梁模板支架按断面最大400×1000的框架梁进行计算：模板支架搭设高度按最高点38.5米考虑；梁截面 B ×D=400mm ×1000mm ，龙骨采用50×80mm 木方，梁侧模方木间距250mm 。

梁支撑立杆的横距(跨度方向) l=0.75米，立杆的步距 h=1.50米，梁底水平横杆间距250mm ，采用48×3.0的钢管。

梁模板支撑架立面简图如下：``1、梁底模板传递给方木背楞的荷载计算梁底模板按三跨连续梁计算、板底设三道方木背楞，作用荷载包括梁900与模板自重荷载，施工活荷载。

自重荷载：模板自重 = 0.350kN/m2；钢筋自重 = 1.500kN/m3；混凝土自重 = 24.000kN/m3；施工荷载标准值 = 2.500kN/m2。

支模架（按折合高度计算）： 0.129kN/m；1.1、荷载计算：⑴、钢筋混凝土自重(kN/m)： q1 = 25.500×1.00×0.40=10.2kN/m⑵、模板自重线荷载(kN/m)：q2 = 0.35×(2×1.00+0.40)=0.84kN/m⑶、活荷载 (kN)：施工活荷载标准值 P1 = 2.5×0.400=1.0kN计算得出：均布荷载 q = 1.2×10.2+1.2×0.84= 13.248kN/m集中荷载 P = 1.4×1.0=1.40kN梁底模板受力计算简图如下：A经计算得到从左到右各支座力分别为N1= N4=1.8890kN； N2= N3=3.7786kN1.2、根据《混凝土结构工程施工及验收规范》的规定，立杆承受荷载N=1.1×(N1+ N2+N3+N4) =11.336kN1）立杆强度验算:每根立管支撑：48×3.0钢管要乘以折减系数0.90，则N= 0. 9×24 kN =21.6 kNN=11.336kN < 21.6KN(横杆步距为1500和立杆采用对接时，立杆允许的荷载21.6KN)满足要求。

模板工程施工方案本工程墙体、框架柱、框架梁均采用组合钢模板，支撑采用ф50*3.5钢管。

现依据《建筑施工扣件式钢管脚手架安全技术规程》JGJ130-2001进行编制设计计算书和模板工程施工方案。

一、模板计算书（一）、墙体模板计算本工程墙体模板采用组合钢模板组拼，墙高3m，厚20cm，宽3.3m。

钢模板采用P3015(1500mm*300mm)分二行竖排拼成。

内钢楞采用2根ф50*3.5钢管，间距为750mm，外钢楞采用统一规格钢管，间距为900mm。

对拉螺栓采用M18，间距为750mm。

混凝土自重（r c）为24KN/m3，强度等级为C20，塌落度为7cm，采用0.6m3混凝土吊斗卸料，浇筑速度为1.8m/h，混凝土温度为200c，用插入式振捣器振捣。

钢材抗拉强度设计值：Q235钢为215N/㎜2，普通螺栓为170 N/㎜2。

钢模的允许挠度：面板为1.5㎜，钢楞为3㎜。

验算：钢模板、钢楞、对拉螺栓是否满足设计要求？1、荷载设计值（1）混凝土侧压力1）混凝土侧压力标准值：按公式F1=0.22r c t0β1β2V1/2和F2=r c H进行计算。

其中t0=200/（20+15）=5.71 F1=0.22r c t0β1β2V1/2=0.22*24000*5.71*1*1*1.81/2=40.4KN/㎡F2=r c H=24*3=72KN/㎡取两者中小值，即F1=40.4KN/㎡。

2）混凝土侧压力设计值：F=F1*分项系数*折减系数=40.4*1.2*0.85=41.21KN/㎡（2）倾倒混凝土时产生的水平荷载为4 KN/㎡荷载设计值为4*1.4*0.85=4.76 KN/㎡。

（3）进行荷载组合F’=41.21+4.76=45.97 KN/㎡2、验算（1）钢模板验算P3015钢模板（δ=2.5mm）截面特征，I xj=26.97*104mm4,W xj=5.94*103mm3 1)计算简图：化为线均布荷载：q1=F‘*0.3/1000=45.97*0.3/1000=13.79N/㎜(用于计算承载力)；q2=F*0.3/1000=41.21*0.3/1000=12.36N/㎜(用于验算挠度)。

框架梁工程量计算公式框架梁工程量计算，是建筑工程中的一个重要环节，它涉及到结构设计、施工过程以及材料使用等方面。

合理准确地计算框架梁工程量，对保证工程质量和进度具有重要意义。

下面将从计算公式、计算方法、注意事项等几个方面进行介绍，希望对大家有所帮助和指导。

首先，我们来了解一下框架梁工程量计算的公式。

一般而言，框架梁工程量计算的公式包括梁体积计算公式、钢筋计算公式和模板计算公式。

梁体积计算公式为：梁体积 = 长度× 宽度× 高度钢筋计算公式为：钢筋量 = 底面钢筋 + 侧面钢筋 + 顶面钢筋模板计算公式为：模板面积 = 底板面积 + 侧模板面积 + 顶板面积以上是框架梁工程量计算的基本公式，当然，在具体计算时还需要根据工程的实际情况进行适当的调整和修正。

其次，我们来了解一下框架梁工程量计算的方法。

在框架梁工程量计算中，首先需要作出工程的结构设计图纸，包括梁的尺寸、钢筋的布置以及模板的要求等。

然后，根据设计图纸，计算梁体积、钢筋量和模板面积等关键参数。

最后，结合实际施工情况，调整和修正计算结果，得出最终的工程量。

需要注意的是，在计算过程中，要充分考虑施工工艺、材料消耗以及人力资源等因素，以确保计算结果的准确性和可行性。

最后，我们来谈一下框架梁工程量计算的注意事项。

首先，要准确理解设计图纸，确保将设计要求落实到位。

其次，要严格按照计算公式和计算方法进行计算，不得随意调整或修改。

再次，要仔细检查计算结果，对有问题的地方进行修正和调整。

最后，要与实际施工情况相结合，发现问题及时解决，确保工程质量和进度。

总之，框架梁工程量计算是建筑工程中不可或缺的一环，准确计算工程量对保证工程质量和进度具有重要意义。

通过理解计算公式、掌握计算方法，并注意计算过程中的一些细节和注意事项，可以帮助我们更好地进行框架梁工程量的计算，为建筑工程的顺利进行提供有力的支持和保障。

一、建筑面积1.建筑面积=每层外墙外皮包面积+阳台水平投影面积一半+雨罩宽度大于2.1米水平投影面积一半（外墙外皮到雨罩大于2.1米）2.脚手架搭拆费=建筑面积/1003.脚手架租赁费=搭拆量*综合工期4.垂直运输费=建筑面积5.工程水电费=建筑面积注：求建筑面积的几种情况（1）缺一块的，用减的方法减去的面积=轴线间乘积（2）凹一块的，用减的方法减去的面积=（3-0.24x2）*竖直方向轴线距离（3）缺两块，用减的方法：同（1）（4）凸一块，用加的方法加的面积=（轴线距离+2倍的轴到外皮）*竖直轴线距离二、门窗工程1.计算一扇窗，一个门的洞口面积2.在建筑平面图清点门窗个数3.列项（定额编号：水泥8-142、填充剂8-143）4.后塞口=洞口面积之和三、屋面工程1.计算女儿墙里皮包面积，里皮周长女儿墙里皮包面积解题步骤：（1）看立面图，屋顶是否一样高（2）外墙大样图确定轴线玉女儿墙里皮是否重合（3）平面图，同时看屋顶平面图，确定女儿墙厚度重合：同轴线包面积，周长不重合：用外皮尺寸做：外皮长-2倍或3倍女儿墙外皮宽-2倍女儿墙2.列项（从面层往下列）（1）保护涂料面层工程量=女儿墙里皮包面积+女儿墙里皮周长*上卷高度（2）防水层：工程量同上注：防水层做2道卷材的，列两项（3）保温层上的找平层：工程量同上注：题中如果不考虑卷起，就不算女儿墙里皮周长，以上三项都不算（4）保温层=女儿墙里皮包面积（翻开定额做题）（5）找坡层=女儿墙里皮包面积*平均厚度特例：DS砂浆找坡层：a单位：m2b工程量=女儿墙里皮包面积c定额编号（9-237）/20（6）楼板上的找平层=女儿墙里皮包面积DS砂浆不是20厚列两项细石，通不是30厚列两项（7）变形缝=变形缝长+墙厚四、天棚工程1.吊顶天棚（1）天棚蝼蛄工程量=净面积-独立柱-大于0.3的孔洞（2）天棚面层：同上（3）等待附加龙骨=灯带长度2.抹灰天棚（1）底灰=净面积+梁两侧的面积（2）刮耐水腻子=底灰量-独立柱面积-柱垛面积（3）涂料面层：同2五、楼地面工程1.灰土垫层=（净面积-独立柱面积-柱垛面积）*厚度2.砼垫层=（净面积-大于0.3独立柱面积）*厚度3.找平层=净面积-独立柱-柱垛+门口面积（门口面积=墙厚一半*洞口宽）4.镶贴面层：同上35.整体面层=净面积-大于0.3柱垛6.踢脚线=净周长=柱垛侧壁-门口面积+门侧壁宽注柱垛侧壁：a四角不考虑b整体：结构周长镶贴：装修完周长C如果题中不考虑独立柱装修，则不加7.散水工程量=（外墙外皮周长+4倍散水宽-台阶长）*散水宽8.楼梯：最上台阶长+300六、墙面工程1.内墙基层处理、底层抹灰:内外墙只要材料一样，列一项工程量=（内墙里皮周长+柱垛侧壁长）*高-门窗洞口面积高的规定：（1）天棚抹灰：装修完上皮到楼板下皮（2）吊顶天棚：楼地面装修完上皮到吊顶下皮+0.2（3）设计有要求是，按要求高度独立柱基层处理，底层抹灰单独处理：结构周长*高（高的规定同上）备注：（1）底层抹灰不是5厚，列两项（2）聚合物砂浆有厚度执行底层抹灰，无厚度执行基层处理（3）独立基础基层处理，底层抹灰单独处理：结构周长*高（高的要求同上）（4）梁下有墙的随墙面抹灰，梁下无墙的随天棚抹灰2.内墙面层工程量=底灰量-0.2*展开周长-踢脚线长*高+门窗侧壁面积注：（1）门有3个侧壁（2）窗有3个或4个侧壁3.独立柱涂料面层=结构周长*高（踢脚上皮到吊顶下皮）执行墙面涂料定额，*1.1的系数独立柱底层抹灰=结构周长*高（吊顶下皮+0.2）4.外墙墙裙（1）外墙墙裙镶贴面层=外墙外皮展开周长*墙裙高-台阶垂影面积-墙裙范围内门洞口面积+墙裙范围内门侧壁面积（2）外墙装饰抹灰（水刷石、干粘石、剁斧石、假面砖）墙裙面层=外墙外皮展开周长*墙裙高-台阶垂影面积-墙裙范围内门洞口面积七、混凝土工程（出现浇楼梯歪其他以体积计算）1.框架柱=截面积*柱高（柱表中、文字中、柱基上皮到楼板下皮）2.构造柱=（不含咬出的截面积+咬在外墙咬茬的截面积+内墙咬茬截面积）*高（1.砖基础：地QL上皮到楼板上皮2.有肋的带型砼基础肋上皮到板上皮）3.框架梁=梁长*宽*高求梁长的方法：（1）轴线平分正方形柱子：宽高一样的梁的轴线之和-柱宽*跨度个数（结构平面图）（2）轴线平分长方形柱子：宽高一样的梁轴线之和-柱宽*水平方向跨数-柱长*竖直方向跨数（结构平面图）（3）轴线不平分柱子,柱子有多种：用外皮做，先算竖直，再算水平4.过梁=长（梁长+门窗洞口两端增加的长度）*高*宽5.混合结构中QL：QL与柱子重合部分算柱子的，有几层楼算几层QL6.楼板混凝土工程量=主次梁里皮包面积*板厚+次梁体积7.（1）带型基础混凝土垫层工程量=（外墙垫层中心线*外墙垫层宽+内墙净长线*内墙垫层宽）*垫层厚度（2）有肋的砼带型基础解题步骤：①计算外墙下半部分基础中心线长②计算内墙下半部分基础净长线③代入公式：（①*外墙下半部分基础宽+②*内墙下半部分基础宽）*下半部分基础厚④计算外墙肋中心线实际长度⑤计算内墙肋净长线⑥代入公式：（④*外墙肋宽+③*内墙肋宽）*肋高⑦工程量=③+⑥7.独立基础砼工程量：①棱台=1/3h*（S上+S下+根号下S上*S下）*个数②正方形面积*厚度③工程量=①+②8.QL砼工程量：①计算外墙QL实际长②计算内墙QL实际长③代入公式：（①*外墙QL宽*QL高+②*内墙QL宽*QL高）*层数八、模板工程1.框架梁工程量=结构周长*柱高*个数2.梁的模板工程量=梁的展开宽度*梁长外墙梁（2倍梁高-板厚+梁宽）*梁长内墙梁[（梁高-板厚）*2+梁宽]*梁长3.无次梁楼板工程量=板净面积（主次梁里皮包面积）有次梁楼板工程量=主次梁里皮包面积+次梁模板面积（同内墙梁模板）[()]4.带型基础垫层模板工程量=[(外墙垫层中心线+内墙垫层净长线)*2-内墙垫层宽*交点数（墙与墙的交点，不分内外墙）]*垫层厚度5.梁、板、柱、墙超高工程量：判断是否超高：一层室外地坪到楼板上皮-板厚大于3.6米，算超高；二层及以上，净高大于3.6米，算超高。

第1篇一、工程概况本工程为某住宅小区的某栋住宅楼，建筑高度为28米，地上12层，地下1层，总建筑面积约为15000平方米。

工程结构形式为框架剪力墙结构，基础形式为筏板基础。

本方案针对该住宅楼主体结构施工中的模板工程进行计算和设计。

二、模板工程计算原则1. 确保模板的强度、刚度和稳定性，满足施工过程中的安全要求。

2. 模板应具有良好的抗渗、抗滑、抗裂性能。

3. 模板设计应考虑施工工艺、施工顺序和施工速度。

4. 模板材料选择应经济合理，便于施工操作。

三、模板工程计算内容1. 模板类型选择根据工程结构特点和施工要求，本工程采用组合钢模板和竹胶板模板。

组合钢模板主要用于框架柱、梁和墙板的施工，竹胶板模板主要用于梁底和墙面的施工。

2. 模板尺寸计算（1）框架柱模板：根据柱截面尺寸，确定模板高度和宽度。

柱模板高度取柱高减去柱帽厚度，宽度取柱截面尺寸加两侧保护层厚度。

（2）框架梁模板：根据梁截面尺寸，确定模板高度和宽度。

梁模板高度取梁高减去梁底保护层厚度，宽度取梁截面尺寸加两侧保护层厚度。

（3）剪力墙模板：根据剪力墙截面尺寸，确定模板高度和宽度。

墙模板高度取墙高减去墙顶保护层厚度，宽度取墙截面尺寸加两侧保护层厚度。

3. 模板数量计算根据模板尺寸和施工面积，计算所需模板数量。

模板数量计算公式如下：模板数量 = 施工面积 / 模板面积4. 模板支撑系统设计（1）支撑材料选择：采用槽钢、工字钢和钢管等材料作为支撑系统。

（2）支撑间距：根据模板类型、荷载大小和支撑材料强度，确定支撑间距。

一般情况下，柱模板支撑间距为600mm，梁模板支撑间距为1000mm，剪力墙模板支撑间距为800mm。

（3）支撑高度：支撑高度应满足模板强度和刚度的要求。

一般情况下，柱模板支撑高度为1.5倍柱高，梁模板支撑高度为1.2倍梁高，剪力墙模板支撑高度为1.5倍墙高。

5. 模板连接件设计（1）连接件类型：采用扣件、螺栓等连接件。

（2）连接件布置：连接件应均匀布置，确保模板连接牢固。

框架柱模板计算规则
先计算柱子的模板，计算公式就是周长乘以高度，单位是m^2。

其次算梁的模版，计算梁的模板的时候，用截面周长乘以长度，单位是m^2。

最后算板的模版，注意计算板的模版的量的时候算外围模版的时候一定要把与柱子连在一起的部分要扣掉，与梁相交的部分也要扣掉。

板下支模的时候，然后如果板下有梁的话，还有把梁与板相交的那部分侧面积展开剪掉。

扩展资料：
从梁的位置和直观来说，凡是与同框架柱相连，并作为其它梁的支点的梁为主梁；凡两端均与主梁连接的其它梁为次梁。

从受力角度来说，传力路径总是次梁传至主梁;承担竖向力又承担水平力的梁为主梁，只承担竖向力的梁为次梁。

从刚度来说，刚度相对较大的梁为主梁，刚度相对较小的梁为次梁。

主梁需考虑抗震，次梁不需考虑抗震。

反映在梁的刚度、延性、强度上的要求不同。

主梁承担次梁，一般情况下，主梁高度大于或等于次梁高度，主梁支于柱或墙上，次梁支于主梁上。

有时候分不出主次梁，如井式梁。

在次梁与主梁相交处，次梁顶部在负弯矩作用下发生裂缝，集中荷载只能通过次梁的受压区传至主梁的腹部。

这种效应约在集中荷载作用点两侧各0.5～0.6倍梁高范围内，可引起主拉破坏斜裂缝。

为防止这种破坏，在主梁两侧设置附加横向钢筋，位于梁下部或梁截
面高度范围内的集中荷载应全部由附加横向钢筋（吊筋、箍筋）承担。

附加横向钢筋应布置在长度为S=2h1+3b的范围内。

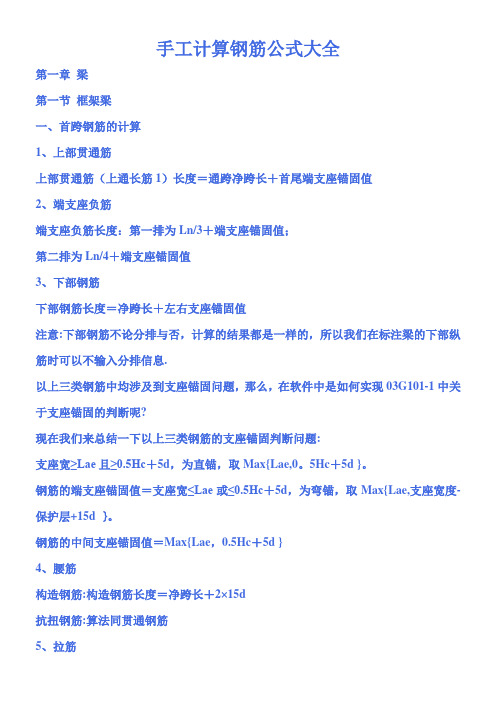

手工计算钢筋公式大全第一章梁第一节框架梁一、首跨钢筋的计算1、上部贯通筋上部贯通筋（上通长筋1）长度＝通跨净跨长＋首尾端支座锚固值2、端支座负筋端支座负筋长度：第一排为Ln/3＋端支座锚固值；第二排为Ln/4＋端支座锚固值3、下部钢筋下部钢筋长度＝净跨长＋左右支座锚固值注意:下部钢筋不论分排与否，计算的结果都是一样的，所以我们在标注梁的下部纵筋时可以不输入分排信息.以上三类钢筋中均涉及到支座锚固问题，那么，在软件中是如何实现03G101-1中关于支座锚固的判断呢?现在我们来总结一下以上三类钢筋的支座锚固判断问题:支座宽≥Lae且≥0.5Hc＋5d，为直锚，取Max{Lae,0。

5Hc＋5d }。

钢筋的端支座锚固值＝支座宽≤Lae或≤0.5Hc＋5d，为弯锚，取Max{Lae,支座宽度-保护层+15d ｝。

钢筋的中间支座锚固值＝Max{Lae，0.5Hc＋5d }4、腰筋构造钢筋:构造钢筋长度＝净跨长＋2×15d抗扭钢筋:算法同贯通钢筋5、拉筋拉筋长度＝(梁宽－2×保护层)＋2×11.9d（抗震弯钩值）＋2d拉筋根数：如果我们没有在平法输入中给定拉筋的布筋间距,那么拉筋的根数＝（箍筋根数/2）×（构造筋根数/2）；如果给定了拉筋的布筋间距，那么拉筋的根数＝布筋长度/布筋间距。

6、箍筋箍筋长度＝（梁宽－2×保护层＋梁高—2×保护层）＋2×11。

9d＋8d箍筋根数＝（加密区长度/加密区间距+1)×2＋（非加密区长度/非加密区间距－1）+1 注意：因为构件扣减保护层时,都是扣至纵筋的外皮，那么,我们可以发现，拉筋和箍筋在每个保护层处均被多扣掉了直径值；并且我们在预算中计算钢筋长度时,都是按照外皮计算的,所以软件自动会将多扣掉的长度在补充回来,由此,拉筋计算时增加了2d，箍筋计算时增加了8d。

（如下图所示）7、吊筋吊筋长度＝2＊锚固+2*斜段长度+次梁宽度+2＊50，其中框梁高度>800mm 夹角=60°≤800mm 夹角=45°二、中间跨钢筋的计算1、中间支座负筋中间支座负筋:第一排为Ln/3＋中间支座值＋Ln/3；第二排为Ln/4＋中间支座值＋Ln/4注意：当中间跨两端的支座负筋延伸长度之和≥该跨的净跨长时，其钢筋长度：第一排为该跨净跨长＋（Ln/3＋前中间支座值）＋（Ln/3＋后中间支座值）;第二排为该跨净跨长＋(Ln/4＋前中间支座值)＋(Ln/4＋后中间支座值)。

下面先介绍框架梁算量的基本方法，然后介绍软件中的计算设置，包括内容介绍、影响范围和平法来源。

一、算量基本方法：框架梁的计算包括上部钢筋、下部钢筋、侧面钢筋、箍筋、次梁加筋、吊筋以及加腋钢筋的计算。

一、上部钢筋：1.上通长筋：上通长筋=支座宽-保护层+弯折+净长+支座宽-保护层+弯折GGJ2009中，非楼层框架梁的弯折长度取自【直形非框架梁端节点】、【非框架梁上部钢筋锚入平行墙支座节点】和【弧形非框架梁端节点】，可根据实际情况调整。

2.支座钢筋:中间支座：支座筋=搭接+伸入跨中长度+支座宽+伸入跨中长度+搭接端支座：支座筋=搭接+伸入跨中长度+支座宽-保护层+弯折根据原位标注中支座钢筋的位置，可计算出上述两种情况的支座钢筋，其中端支座的端部弯折的计算同上通长筋。

第一、二、三排的支座钢筋两端伸入跨中长度取计算设置第2项、第3项和第4项。

当左右跨不等时，伸入小跨内负筋的L取值为计算设置第5项。

如果支座钢筋与跨中钢筋相同，软件可以自动连通计算。

3.跨中钢筋:跨中筋=支座宽-保护层+弯折+净长+支座宽-保护层+弯折端部弯折的计算同上通长筋。

如果原位标注上相邻两跨的跨中钢筋相同，软件可以自动连通计算。

上部非通长筋与架立筋的搭接长度取计算设置第1项。

二、下部钢筋:1.下通长筋:下通长筋=支座宽-保护层+弯折+净长+支座宽-保护层+弯折端支座的计算同上通长筋。

2.下部钢筋:（1）下部钢筋中间支座：下部钢筋=直锚+净长+直锚端支座：下部钢筋=直锚+净长+支座宽-保护层+弯折根据原位标注中支座钢筋的位置，可计算出上述两种情况的下部钢筋，其中端支座的端部弯折的计算同上通长筋。

（2）下部不伸入支座钢筋下部不伸入支座钢筋=-距支座边距离+净长-距支座边距离不伸入支座的下部钢筋距支座边距离取计算设置第6项。

三、直形非框架梁的变截面计算:GGJ2009中，直形非框架梁的变截面计算，软件内置了3个节点设置处理各种变截面情况（每个节点设置包含了平法图集的各种构造要求），根据标高关系可以自动匹配到相应的节点设置。

一、普通板底筋计算（一)、底筋长度底筋长度=净跨+伸进长度×2+弯钩×21、当板的端支座为框架梁时底筋长度=净跨+左右伸进支座长度max（框梁支座宽/2，5d）+弯钩×22、当板的端支座为剪力墙时底筋长度=净跨+左右伸进支座长度max（墙支座宽/2,5d）+弯钩×23、当板的端支座为圈梁时底筋长度=净跨+左右伸进支座长度max（圈梁支座宽/2，5d）+弯钩×24、当板的端支座为砌体墙时底筋长度=净跨+左右伸进支座长度max(120,板厚）+弯钩×2（二）、底筋根数情况一:底筋根数=（净跨-50mm×2）/板筋间距+1情况二:底筋根数=（净跨-保护层×2)/板筋间距+1情况三：底筋根数=(净跨+保护层×2+左梁角筋1/2直径+右梁角筋1/2直径-板筋间距）/板筋间距+1二、面筋计算(一）、端支座负筋1、端支座负筋长度端支座负筋长度=锚入长度+弯钩+板内净尺寸+弯折长度情况一：锚入支座长度=锚固长度LaE(1）、当弯折长度=板厚—保护层×2时，端支座负筋长度=(锚固长度LaE+弯钩）+(板内净长）+（板厚-保护层×2)（2）、当弯折长度=板厚—保护层时,端支座负筋长度=（锚固长度LaE+弯钩）+(板内净长）+（板厚-保护层）情况二:锚入支座长度=0。

4La+15d（1）、当弯折长度=板厚-保护层×2时，端支座负筋长度=(0。

4La+15d+弯钩）+（板内净长）+（板厚-保护层×2）（2）、当弯折长度=板厚-保护层时，端支座负筋长度=（0。

4La+15d+弯钩）+（板内净长)+(板厚—保护层)2、板端负筋根数情况一：负筋根数=（净跨—50mm×2）/板筋间距+1情况二：负筋根数=（净跨—保护层×2）/板筋间距+1情况三：负筋根数=（净跨+保护层×2+左梁角筋1/2直径+右梁角筋1/2直径-板筋间距）/板筋间距+1(二)、端支座负筋分布筋1、端支座负筋分布筋长度情况一：分布筋和负筋参差150mm（1）、分布筋带弯钩分布筋长度=轴线（或净跨）长度—负筋标注长度×2+150mm×2+弯钩×2(2）、分布筋不带弯钩分布筋长度=轴线（或净跨）长度—负筋标注长度×2+150mm×2情况二：分布筋=轴线长度（1)、分布筋带弯钩分布筋长度=轴线长度+弯钩×2（2）、分布筋不带弯钩分布筋长度=轴线长度2、端支座负筋分布筋根数情况一：负筋分布筋根数=负筋板内净尺寸/分布筋间距（向上取整）情况二:负筋分布筋根数=负筋板内净尺寸/分布筋间距+1（向上取整）(三）、中间支座负筋1、中间支座负筋长度中间支座负筋长度=标注长度+弯折长度×2情况一:当弯折长度=板厚-保护层×2时,中间支座负筋长度=标注长度+（板厚—保护层×2）×2情况二：当弯折长度=板厚-保护层时，中间支座负筋长度=标注长度+（板厚-保护层）×22、中间支座负筋根数情况一：中间支座负筋根数=(净跨-50m m×2)/板筋间距+1情况二：中间支座负筋根数=(净跨—保护层×2)/板筋间距+1情况三：中间支座负筋根数=（净跨+保护层×2+左梁角筋1/2直径+右梁角筋1/2直径—板筋间距）/板筋间距+1（四）、中间支座负筋分布筋1、中间支座负筋分布筋长度情况一：分布筋和负筋参差150mm（1）、分布筋带弯钩分布筋长度=轴线(或净跨）长度-负筋标注长度×2+150mm×2+弯钩×2（2）、分布筋不带弯钩分布筋长度=轴线(或净跨）长度—负筋标注长度×2+150mm×2情况二：分布筋=轴线长度(1)、分布筋带弯钩分布筋长度=轴线长度+弯钩×2(2）、分布筋不带弯钩分布筋长度=轴线长度2、中间支座负筋分布筋根数情况一：根数=布筋范围/间距中间支座负筋分布筋根数=(布筋范围1/分布筋间距）+（布筋范围2/分布筋间距）情况二：根数=布筋范围/间距+1中间支座负筋分布筋根数=（布筋范围1/分布筋间距+1）+（布筋范围2/分布筋间距+1）三、温度筋为了防止板受热胀冷缩而产生裂缝，通常在板的上部负筋中间位置布置温度筋。

框架梁体积计算公式框架梁是一种常见的结构元件，由水平的梁和垂直的柱子组成。

它主要用于支撑和传递荷载，使建筑物保持稳定和耐久。

因此，计算框架梁的体积非常重要，可以帮助工程师准确估算所需的材料量，以便下一步的施工和预算。

V=(l×w×h)+2[(l×d×n)+(w×d×n)]其中V代表框架梁的体积；l代表框架梁的长度；w代表框架梁的宽度；h代表框架梁的高度；d代表框架梁的厚度；n代表框架梁的数量。

就是说，框架梁的体积等于横截面积乘以长度加上两个侧面积。

这个公式的意义是将框架梁分解为不同部分的体积之和，从而得到最终的总体积。

首先，计算出横截面的面积，即长度乘以宽度。

然后，计算出两个侧面的面积，即长度乘以厚度乘以数量，再加上宽度乘以厚度乘以数量。

最后，将这些部分的体积相加，即可得到框架梁的总体积。

这个公式的优点是简单明了，易于理解和计算。

只需要知道框架梁的尺寸和数量，即可快速计算出体积。

同时，这个公式也适用于各种形状和规格的框架梁，可以广泛应用于不同的工程项目中。

然而，需要注意的是，这个公式只是一种近似计算方法，可能存在一定的误差。

实际施工和测量中，可能会有一些误差和偏差的发生，因此，仅仅依靠体积公式计算的结果可能并不十分准确。

在实际工程中，还需要结合其他因素和测量数据进行综合考虑和分析。

总结起来，框架梁体积计算公式是一种计算框架梁体积的方法，适用于不同形状和规格的框架梁。

使用这个公式可以快速估算所需的材料量和成本，为工程项目的施工和预算提供参考。

然而，需要注意的是，这只是一种近似计算方法，实际应用中还需要综合考虑其他因素和测量数据，以便得到更准确的结果。

竭诚为您提供优质文档/双击可除框架梁模板计算公式篇一：框架梁模板计算书框架梁模板(扣件钢管高架)计算书本高支撑架计算书中钢管全部按照Φ48×3.0计算。

本高支撑架的计算依据《建筑施工扣件式钢管脚手架安全技术规范》（jgj130-20xx）、《混凝土结构设计规范》gb50010-20xx、《建筑结构荷载规范》(gb50009-20xx)、《钢结构设计规范》(gb50017-20xx)等规范编制。

计算梁段:bkl-407(3a)。

高支架搭设高度为18.08米，基本尺寸为：梁截面b×d=500mm×700mm，梁支撑立杆的横距(跨度方向)l=1.00米，立杆的步距h=1.50米，梁底增加1道承重立杆。

一、参数信息1.模板支撑及构造参数梁截面宽度b(m):0.50；梁截面高度d(m):0.70；混凝土板厚度(mm):120.00；立杆沿梁跨度方向间距la(m):1.00；立杆上端伸出至模板支撑点长度a(m):0.10；立杆步距h(m):1.50；板底承重立杆横向间距或排距lb(m):1.00；梁支撑架搭设高度h(m)：18.28；梁两侧立柱间距(m):0.80；承重架支设:1根承重立杆，方木支撑垂直梁截面；采用的钢管类型为Φ48×3；扣件连接方式:单扣件，考虑扣件质量及保养情况，取扣件抗滑承载力折减系数:0.85；2.荷载参数模板自重(kn/m2):0.35；钢筋自重(kn/m3):1.50；施工均布荷载标准值(kn/m2):2.5；新浇混凝土侧压力标准值(kn/m2):18.0；倾倒混凝土侧压力(kn/m2):2.0；振捣混凝土荷载标准值(kn/m2):2.0；3.材料参数木材品种：杉木；木材弹性模量e(n/mm2)：10000.0；木材抗弯强度设计值fm(n/mm2)：17.0；木材抗剪强度设计值fv(n/mm2)：1.7；面板类型：胶合面板；面板弹性模量e(n/mm2)：9500.0；面板抗弯强度设计值fm(n/mm2)：13.0；4.梁底模板参数梁底方木截面宽度b(mm)：50.0；梁底方木截面高度h(mm)：100.0；梁底纵向支撑根数：4；面板厚度(mm)：18.0；5.梁侧模板参数主龙骨间距(mm)：500；次龙骨根数：4；主龙骨竖向支撑点数量为：2；支撑点竖向间距为：100mm；穿梁螺栓水平间距(mm)：500；穿梁螺栓直径(mm)：m12；主龙骨材料：钢管；截面类型为圆钢管Φ48×3.0；主龙骨合并根数：2；次龙骨材料：木枋，宽度50mm，高度100mm；二、梁模板荷载标准值计算1.梁侧模板荷载强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载；挠度验算只考虑新浇混凝土侧压力。

框架梁钢筋计算公式汇总1上部通长筋上部通长筋=总净跨长度+左支座锚固长度+右支座锚固长度+搭接长度*搭接个数锚固的取值：（1）端支座支座宽-C≥max（laE，0.5Hc＋5d），直锚，锚固取Max（laE，0.5Hc＋5d）。

支座宽-C＜max（laE，0.5Hc＋5d），弯锚，取Max （0.4laE+15d，Hc-C+15d ）。

（2）中间支座支座宽≥max（laE，0.5Hc＋5d），直锚，锚固取Max（laE，0.5Hc＋5d）。

支座宽＜max（laE，0.5Hc＋5d），弯锚，取Max（laE，0.5Hc+5d）。

2上部边支座负筋上部边支座负筋（第1排）=1/3净跨长+支座锚固长度上部边支座负筋（第2排）=1/4净跨长+支座锚固长度锚固的取值：（1）端支座支座宽-C≥max（laE，0.5Hc＋5d），直锚，锚固取Max（laE，0.5Hc＋5d）。

支座宽-C＜max（laE，0.5Hc＋5d），弯锚，取Max （0.4laE+15d，Hc-C+15d ）。

（2）中间支座支座宽≥max（laE，0.5Hc＋5d），直锚，锚固取Max（laE，0.5Hc＋5d）。

支座宽＜max（laE，0.5Hc＋5d），弯锚，取Max（laE，0.5Hc+5d）。

3上部中间支座负筋上部中间支座负筋（第1排）=1/3净跨长（取大值）*2+支座宽度上部中间支座负筋（第2排）=1/4净跨长（取大值）*2+支座宽度4下部通长筋下部通长筋=总净跨长+左右支座锚固长度+搭接长度*搭接个数5下部边跨负筋下部边跨钢筋=净跨长+左右锚固长度6下部中间跨负筋下部中间跨钢筋=净跨长+左右锚固长度7构造钢筋构造钢筋长度=净跨长+左右锚固长度8抗扭钢筋抗扭钢筋长度=净跨长+左右锚固长度9拉筋9.1拉筋长度拉筋长度＝（梁宽－2×保护层）＋2×11.9d＋2d9.2拉筋根数9.2.1没有给定拉筋的布筋间距拉筋的根数＝（箍筋根数/2）×（构造筋根数/2）9.2.2给定了拉筋的布筋间距拉筋的根数＝布筋长度/布筋间距10箍筋10.1箍筋长度箍筋长度＝(梁宽-保护层*2 +梁高-保护层*2）*2+11.9d*2+8d 10.2箍筋根数箍筋根数=加密区根数*2+非加密区根数一级抗震：加密区长度=max（梁高*2，500）加密区根数=[（梁高*2-50）/加密区间距+1]*2非加密区根数=（净跨长-加密区长*2）/非加密区间距-1 二至四级抗震：加密区长度=max（梁高*1.5，500）加密区根数=[（梁高*1.5-50）/加密区间距+1]*2非加密区根数=（净跨长-加密区长*2）/非加密区间距-1。

2226/13/467.5610143.1mm N f mm N bhMm =<=⨯==ωσ2226/13/467.5610143.1mm N f mm N bh M m =<=⨯==ωσ梁模板验算取框架梁截面尺寸750mm ×400mm 长7800mm 矩形大梁，梁离地面高4250mm ，模板底楞支撑间距1000mm 。

1.抗弯强度验算底模验算：荷载： 底模自重砼自重24×0.4×0.75×1.2=8.64kN/m钢筋自重1.5×0.4×0.75×1.2=0.54kN/m振捣砼荷载2.0×0.4×1.2=0.96kN/m合 计: q=10.498kN/m乘以折减系数0.9,.则q=q 1×0.9=9.448kN/m2.抗弯承载力验算底模下底楞支撑间距1000mm ，是一个等跨多跨连续梁，考虑背楞及竹胶合板长度有限，故按四等跨计算：则 M=K M ·QL 2 = -0.121×9.448×12= -1.143×106N ·mm底模下底楞支撑间距1000mm ，是一个等跨多跨连续梁，考虑背楞及竹胶合板长度有限，故按四等跨计算：则 M=K M ·QL 2 = -0.121×9.448×12= -1.143×106N ·mmm kN /358.02.1112.04.02533.8=⨯⨯⨯+3.抗剪强度计算：V=K V ·qL= -0.620×9.448×1= -5.558KN剪应力∴满足承载力要求。

4.2.10.2.侧模验算1.荷载计算 假设T=20℃，β1=1.2，β2=1，V=2m/h 则侧压力：取小值 F 2=14.4KN/m 2乘以分项系数：F=14.4×1.2=17.28kN/m 2振捣砼时产生的荷载： 4kN/m 2乘以分项系数：4×1.4=5.6kN/m 2以上两项荷载合计：17.28+5.6=22.88kN/m 2根据力档间距为1000mm 的条件，则线荷载为：22.88×1.0=22.88 KN/m乘以折减系数则q=22.88×0.9=20.59KN/m2.抗弯强度验算：仍按四等跨验算，其中K M ·K V 和K ω与前述相同，设侧模板厚为112/3mm则：M=K M ·qL 2= -0.121×20.59×10002=2491.63×103N ·mm3.抗剪强度验算：2223/13/7.103112100061063.2491mm N f mm N w M m =<=⎪⎭⎫ ⎝⎛⨯⨯⨯==σ222212101/4.14624/19.51212.115202002422.022.0m KN H F m KN V F C C =⨯===⨯⨯⨯+⨯⨯==γββτγ223/4.1/39.01124002210858.5323mm N f mm N bh V v =<=⨯⨯⨯⨯⨯==τ2/535.389.4804.09.13mm N f A N =⨯=≤=φσ V=0.620Ql=0.620×20.59×1000=12.766KN剪应力挠度验算：取侧压力F=17.28KN/m 2，化为线荷载17.28×1=17.28KN/m乘以折减系数q=0.9×17.28=15.55 KN/m∴满足要求。

竭诚为您提供优质文档/双击可除框架梁模板计算公式篇一：框架梁模板计算书框架梁模板(扣件钢管高架)计算书本高支撑架计算书中钢管全部按照Φ48×3.0计算。

本高支撑架的计算依据《建筑施工扣件式钢管脚手架安全技术规范》（jgj130-20xx）、《混凝土结构设计规范》gb50010-20xx、《建筑结构荷载规范》(gb50009-20xx)、《钢结构设计规范》(gb50017-20xx)等规范编制。

计算梁段:bkl-407(3a)。

高支架搭设高度为18.08米，基本尺寸为：梁截面b×d=500mm×700mm，梁支撑立杆的横距(跨度方向)l=1.00米，立杆的步距h=1.50米，梁底增加1道承重立杆。

一、参数信息1.模板支撑及构造参数梁截面宽度b(m):0.50；梁截面高度d(m):0.70；混凝土板厚度(mm):120.00；立杆沿梁跨度方向间距la(m):1.00；立杆上端伸出至模板支撑点长度a(m):0.10；立杆步距h(m):1.50；板底承重立杆横向间距或排距lb(m):1.00；梁支撑架搭设高度h(m)：18.28；梁两侧立柱间距(m):0.80；承重架支设:1根承重立杆，方木支撑垂直梁截面；采用的钢管类型为Φ48×3；扣件连接方式:单扣件，考虑扣件质量及保养情况，取扣件抗滑承载力折减系数:0.85；2.荷载参数模板自重(kn/m2):0.35；钢筋自重(kn/m3):1.50；施工均布荷载标准值(kn/m2):2.5；新浇混凝土侧压力标准值(kn/m2):18.0；倾倒混凝土侧压力(kn/m2):2.0；振捣混凝土荷载标准值(kn/m2):2.0；3.材料参数木材品种：杉木；木材弹性模量e(n/mm2)：10000.0；木材抗弯强度设计值fm(n/mm2)：17.0；木材抗剪强度设计值fv(n/mm2)：1.7；面板类型：胶合面板；面板弹性模量e(n/mm2)：9500.0；面板抗弯强度设计值fm(n/mm2)：13.0；4.梁底模板参数梁底方木截面宽度b(mm)：50.0；梁底方木截面高度h(mm)：100.0；梁底纵向支撑根数：4；面板厚度(mm)：18.0；5.梁侧模板参数主龙骨间距(mm)：500；次龙骨根数：4；主龙骨竖向支撑点数量为：2；支撑点竖向间距为：100mm；穿梁螺栓水平间距(mm)：500；穿梁螺栓直径(mm)：m12；主龙骨材料：钢管；截面类型为圆钢管Φ48×3.0；主龙骨合并根数：2；次龙骨材料：木枋，宽度50mm，高度100mm；二、梁模板荷载标准值计算1.梁侧模板荷载强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载；挠度验算只考虑新浇混凝土侧压力。
