常用管径对照表

工程管径对照表-内容很全（常用）2010-02-20 13:561. 4分管是G1/2英寸的俗称。

2. 工程上管子的公称尺寸表示它的内径，这里表示内径1/2英寸，在公制管中圆整为15mm。

3. 常用列表内径（公制）内径（英制）外径俗称6 1/810 1分8 ¼13.5 2分10 3/817 3分15 1/221.3 4分20 3/426.8 6分25 133.5 1吋依此类推。

1 英寸=25.4毫米 =8英分1/2 是四分(4英分) DN153/4 是六分(6英分) DN20GB/T50106-2001d500一般是指内径500mm，dn500公称直径500mm公称直径nominal diameter又叫平均外径，既不是外径，也不是内径，但接近于内径，是在内径附近的一个数据，一般=内径+壁厚的平均值，公制mm为基准，称DN，它是我们计算用直径，反应的是管道的实际通水能力。

容器、管子或管件的标准化直径系列中的名义直径。

例如公称直径为DN100的钢管，其外径可能是108mm或114mm，内径则随壁厚而不同。

一般公称直径常为与管内径相近的某整数值。

2.4管径2.4.1管径应以mm为单位。

2.4.2管径的表达方式应符合下列规定：1 水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示；2 无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示；3 钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示；4 塑料管材，管径宜按产品标准的方法表示；5 当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。

建筑排水用硬聚氯乙烯管材规格用de（公称外径）×e（公称壁厚）表示（GB 5836.1-92）给水用聚丙烯（PP）管材规格用de×e表示（公称外径×壁厚）.关于DN与De的区别：1、DN是指管道的公称直径nominal diameter，注意：这既不是外径也不是内径；应该与管道工程发展初期与英制单位有关；通常用来描述镀锌钢管，它与英制单位的对应关系如下：4分管：4/8英寸：DN15；6分管：6/8英寸：DN20；1寸管：1英寸：DN25；寸二管：1又1/4英寸：DN32；寸半管：1又1/2英寸：DN40；两寸管：2英寸：DN50；三寸管：3英寸：DN80（很多地方也标为DN75）；四寸管：4英寸：DN100；De主要是指管道外径，一般采用De标注的，均需要标注成外径X壁厚的形式；主要用于描述：无缝钢管、PVC等塑料管道、和其他需要明确壁厚的管材。

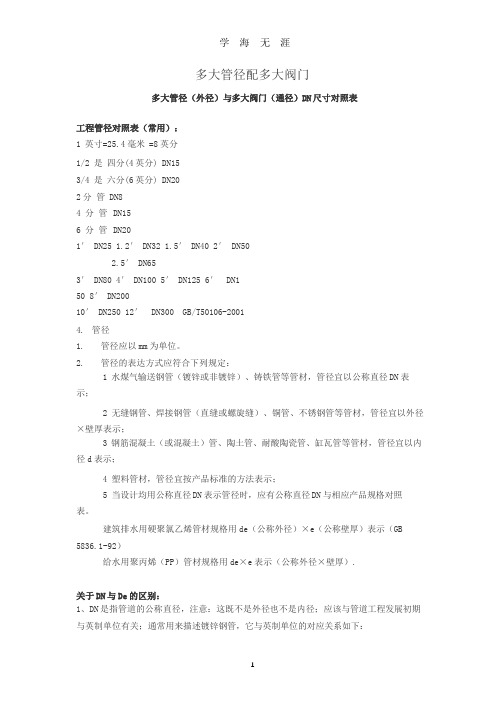

多大管径配多大阀门多大管径（外径）与多大阀门（通径）DN尺寸对照表工程管径对照表（常用):1 英寸=25.4毫米 =8英分1/2 是四分（4英分） DN153/4 是六分（6英分) DN202分管DN84分管DN156分管DN201′ DN25 1。

2′ DN32 1.5′DN40 2′ DN50 2。

5′ DN65 3′ DN80 4′DN100 5′DN125 6′ DN1 50 8′ DN20010′DN250 12′ DN300GB/T50106—20012.4管径2.4。

1管径应以mm为单位.2.4.2管径的表达方式应符合下列规定:1 水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示;2 无缝钢管、焊接钢管（直缝或螺旋缝)、铜管、不锈钢管等管材，管径宜以外径×壁厚表示；3 钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材,管径宜以内径d表示；4 塑料管材,管径宜按产品标准的方法表示；5 当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。

建筑排水用硬聚氯乙烯管材规格用de(公称外径)×e(公称壁厚)表示(GB 5836.1—92）给水用聚丙烯(PP）管材规格用de×e表示(公称外径×壁厚）。

关于DN与De的区别: 1、DN是指管道的公称直径，注意：这既不是外径也不是内径;应该与管道工程发展初期与英制单位有关;通常用来描述镀锌钢管，它与英制单位的对应关系如下：4分管：4/8英寸：DN15；6分管：6/8英寸:DN20;1寸管:1英寸：DN25；寸二管:1又1/4英寸：DN32；寸半管：1又1/2英寸：DN40; 两寸管:2英寸：DN50；三寸管：3英寸：DN80（很多地方也标为DN75)；四寸管:4英寸：DN100；De主要是指管道外径，一般采用De标注的,均需要标注成外径X壁厚的形式；主要用于描述：无缝钢管、PVC等塑料管道、和其他需要明确壁厚的管材。

管道口径对照表管道口径对照表1、DN15口径：外径为21.34mm，内径为18.3mm，壁厚为2.24mm；2、DN20口径：外径为26.7mm，内径为21.9mm，壁厚为2.77mm；3、DN25口径：外径为33.4mm，内径为27.7mm，壁厚为3.4mm；4、DN32口径：外径为42.16mm，内径为33.7mm，壁厚为4.2mm；5、DN40口径：外径为48.3mm，内径为39.7mm，壁厚为4.6mm；6、DN50口径：外径为60.3mm，内径为50.8mm，壁厚为5.5mm；7、DN65口径：外径为76.1mm，内径为63.5mm，壁厚为6.65mm；8、DN80口径：外径为88.9mm，内径为76.1mm，壁厚为7.1mm；9、DN100口径：外径为113.5mm，内径为95.2mm，壁厚为7.93mm；10、DN125口径：外径为139.7mm，内径为117.5mm，壁厚为9.41mm；11、DN150口径：外径为168.3mm，内径为142.2mm，壁厚为10.4mm；12、DN200口径：外径为219.1mm，内径为189mm，壁厚为12.7mm；13、DN250口径：外径为273mm，内径为240.7mm，壁厚为14.2mm；14、DN300口径：外径为323.9mm，内径为290mm，壁厚为15.7mm；管道是一种重要的土木建设材料，管道口径是衡量管道大小以及使用范围的重要标准，因此，管道口径对照表成为了现在工业建设中非常重要的参考标准。

根据管道口径对照表，最小的口径为DN15，外径为21.34mm，内径为18.3mm，壁厚为2.24mm；而最大的口径为DN300，外径为323.9mm，内径为290mm，壁厚为15.7mm。

在涉及到管道的建设工作中，合适的管道口径是十分重要的，一个不合理的管道口径将会对设备造成一定的损害，造成一定的经济损失。

对于不同的场合及材料，管道口径的选择也不一样，选择的管道口径应当能够充分满足使用者的需求。

工程管径对照表（常用）2010-02-20 13:561. 4分管是G1/2英寸的俗称。

2. 工程上管子的公称尺寸表示它的内径，这里表示内径1/2英寸，在公制管中圆整为15mm。

3. 常用列表内径（公制）内径（英制）外径俗称6 1/810 1分8 ¼13.5 2分10 3/817 3分15 1/221.3 4分20 3/426.8 6分25 133.5 1吋依此类推。

1 英寸=25.4毫米 =8英分1/2 是四分(4英分) DN153/4 是六分(6英分) DN20GB/T50106-2001d500一般是指内径500mm，dn500公称直径500mm公称直径nominal diameter又叫平均外径，既不是外径，也不是内径，但接近于内径，是在内径附近的一个数据，一般=内径+壁厚的平均值，公制mm为基准，称DN，它是我们计算用直径，反应的是管道的实际通水能力。

容器、管子或管件的标准化直径系列中的名义直径。

例如公称直径为DN100的钢管，其外径可能是108mm或114mm，内径则随壁厚而不同。

一般公称直径常为与管内径相近的某整数值。

2.4管径2.4.1管径应以mm为单位。

2.4.2管径的表达方式应符合下列规定：1 水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示；2 无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示；3 钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示；4 塑料管材，管径宜按产品标准的方法表示；5 当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。

建筑排水用硬聚氯乙烯管材规格用de（公称外径）×e（公称壁厚）表示（GB 5836.1-92）给水用聚丙烯（PP）管材规格用de×e表示（公称外径×壁厚）.关于DN与De的区别：1、DN是指管道的公称直径nominal diameter，注意：这既不是外径也不是内径；应该与管道工程发展初期与英制单位有关；通常用来描述镀锌钢管，它与英制单位的对应关系如下：4分管：4/8英寸：DN15；6分管：6/8英寸：DN20；1寸管：1英寸：DN25；寸二管：1又1/4英寸：DN32；寸半管：1又1/2英寸：DN40；两寸管：2英寸：DN50；三寸管：3英寸：DN80（很多地方也标为DN75）；四寸管：4英寸：DN100；De主要是指管道外径，一般采用De标注的，均需要标注成外径X壁厚的形式；主要用于描述：无缝钢管、PVC等塑料管道、和其他需要明确壁厚的管材。

工程管道管径对照表1 英寸=25.4毫米=8英分1/2 是四分(4英分) DN153/4 是六分(6英分) DN202分管 DN84分管 DN156分管 DN201′ DN251.2′ DN321.5′ DN402′ DN502.5′ DN653′ DN804′ DN1005′ DN1256′ DN1508′ DN20010′ DN25012′ DN300GB/T50106-20012.4管径2.4.1管径应以mm为单位。

2.4.2管径的表达方式应符合下列规定：1 水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示；2 无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示；3 钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d 表示；4 塑料管材，管径宜按产品标准的方法表示；5 当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。

建筑排水用硬聚氯乙烯管材规格用de（公称外径）×e（公称壁厚）表示（GB 5836.1-92）给水用聚丙烯（PP）管材规格用de×e表示（公称外径×壁厚）.关于DN与De的区别：1、DN是指管道的公称直径，注意：这既不是外径也不是内径；应该与管道工程发展初期与英制单位有关；通常用来描述镀锌钢管，它与英制单位的对应关系如下：4分管：4/8英寸：DN15；6分管：6/8英寸：DN20；1寸管：1英寸：DN25；寸二管：1又1/4英寸：DN32；寸半管：1又1/2英寸：DN40；两寸管：2英寸：DN50；三寸管：3英寸：DN80（很多地方也标为DN75）；四寸管：4英寸：DN100；De主要是指管道外径，一般采用De标注的，均需要标注成外径X壁厚的形式；主要用于描述：无缝钢管、PVC等塑料管道、和其他需要明确壁厚的管材。

拿镀锌焊接钢管为例，用DN、De两种标注方法如下：DN20 De25X2.5mmDN25 De32X3mmDN32 De40X4mmDN40 De50X4mm等等。

多大管径配多大阀门多大管径（外径)与多大阀门（通径）DN尺寸对照表工程管径对照表（常用）：1 英寸=25。

4毫米 =8英分1/2 是四分（4英分） DN153/4 是六分(6英分） DN202分管DN84分管DN156分管DN201′ DN25 1.2′ DN32 1.5′DN40 2′ DN50 2。

5′ DN653′ DN80 4′DN100 5′DN125 6′ DN1 50 8′ DN20010′DN250 12′ DN300GB/T50106—20012。

4管径2。

4。

1管径应以mm为单位。

2。

4。

2管径的表达方式应符合下列规定：1 水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示;2 无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示；3 钢筋混凝土（或混凝土)管、陶土管、耐酸陶瓷管、缸瓦管等管材,管径宜以内径d 表示；4 塑料管材,管径宜按产品标准的方法表示；5 当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。

建筑排水用硬聚氯乙烯管材规格用de（公称外径）×e（公称壁厚）表示(GB 5836。

1-92）给水用聚丙烯（PP)管材规格用de×e表示(公称外径×壁厚)。

关于DN与De的区别：1、DN是指管道的公称直径,注意：这既不是外径也不是内径；应该与管道工程发展初期与英制单位有关；通常用来描述镀锌钢管，它与英制单位的对应关系如下：4分管：4/8英寸：DN15；6分管：6/8英寸:DN20；1寸管：1英寸:DN25；寸二管：1又1/4英寸：DN32；寸半管：1又1/2英寸：DN40;两寸管：2英寸:DN50;三寸管：3英寸:DN80（很多地方也标为DN75）;四寸管：4英寸:DN100;De主要是指管道外径，一般采用De标注的，均需要标注成外径X壁厚的形式；主要用于描述：无缝钢管、PVC等塑料管道、和其他需要明确壁厚的管材。

管道尺寸（英制与公制对照表)一、尺寸：DN15（4分管）、DN20（6分管）、DN25（1寸管）、DN32（1寸2管）、DN40（1寸半管）、DN50（2寸管）、DN65（2寸半管）、DN80（3寸管）、DN100（4寸管）、DN125（5寸管）、DN150（6寸管）、DN200（8寸管）、DN250（10寸管）等。

二、把1英寸分成8等分: 1/8 1/4 3/8 1/2 5/8 3/4 7/8 英寸。

相当于通常说的1分管到7分管,更小的尺寸用1/16、1/32、1/64来表示，单位还是英寸。

如果分母和分子能够约分（如分子是2、4、8、16、32）就应该约分。

英寸的表示是在右上角打上两撇，如1/2"如DN25（25mm，下同）的水管就是英制1"的水管，也是以前的8分水管。

DN15的水管就是英制1/2"的水管，也是以前的4分水管。

?如DN20的水管就是英制3/4"的水管，也是以前的6分水管外径与DN，NB的关系如下：公称管子尺寸(NPS)/in 0.25 0.5 0.75 1.0 1.25 1.5 2.0 2.5 3.0 4.0 6.0 公称直径(DN)/mm 6 15 20 25 32 40 50 65 80 100 150 公称管子尺寸(NPS)/in 8.0 10.0 12.0 14.0 16.0 18.0 20.0 24.0 36.0 42.0 48.0 公称直径(DN)/mm 200 250 300 350 400 450 500 600 900 1000 1200管子规格及有关数据公称直径英寸外径近似内径壁厚相当于无缝管普厚/加厚mm ＂mm mm mm mm15 4分21.25 15 2.75/3.25 22 20 6分26.75 20 2.75/3.5 25 25 1寸33.5 25 3.25/4 32 32 1.2寸42.25 32 3.25/4 38 40 1.5寸48 40 3.5/4.25 45 50 2寸60 50 3.5/4.5 57 70 2.5寸75.5 70 3.75/4.5 76 80 3 88.5 80 4/4.75 89 100 4 114 106 4/5.0 108 125 5 140 131 5/5.5 133 150 6 165 156 5/5.5 159 200 8 219 207 6 219 250 10 273 259 7 273 300 12 325 309 8 435 350 14 377 9 485 400 16 426 9 535 450 18 478 9 590 500 20 529 9 640 600 24 630 10 755 700 28 720 10 860 800 32 820 975国际管道尺寸对照表N.D INCH STANDARD METRIC INCH COPPER PVC PE DUCTILE 15A 1/2" 21.7 20 21.5-22.0 22 20A 3/4" 27.2/28.5 26 27.0-27.6 26 25A 1" 34.0 30 28.24 30 32 34.0-34.7 34 32A 1-1/4" 42.7 38 34.59 35 38 42.0-42.8 48 40A 1-1/2" 48.6 44.5 40.95 45 48 48.0-48.9 60 50A 2" 60.6 57.0 54.05 55 60 60.0-61.1 76 65A 2-1/2" 76.3 76.1 66.75 70 76 76.0-77.3 89 80A 3" 89.1 88.9 79.85 85 89 89.0-90.5 98 90A 3-1/2" 101.6100A 4" 114.3 108.0 106.27 110 114 114.0-115.9 118 125A 5" 139.8 133.0 131.67 140 140 140.0-142.3 144 150A 6" 165.2 159.0 157.68 160 165 165.0-167.6 170 200A 8" 216.3 219.0 208.48 216 216.0-218.8 222 250A 10" 267.4 267.0 260.50 267 267.0-270.1 274 300A 12" 318.5 323.9 312.11 318 318.0-321.3 326 350A 14" 355.6 368.0 363.72 378 400A 16" 406.4 419.0 414.52 429 450A 18" 457.2 457.2 465.32 480 500A 20" 508.0 508.0 516.94 532 550A 22" 558.8 558.0 567.74600A 24" 609.6 619.0 619.35 635 650A 26" 660.4700A 28" 711.2。

工程管径对照表（常用）2010-02-20 13:561. 4分管是G1/2英寸的俗称。

2. 工程上管子的公称尺寸表示它的内径，这里表示内径1/2英寸，在公制管中圆整为15mm。

3. 常用列表内径（公制）内径（英制）外径俗称6 1/810 1分8 ¼13.5 2分10 3/817 3分15 1/221.3 4分20 3/426.8 6分25 133.5 1吋依此类推。

1 英寸=25.4毫米 =8英分1/2 是四分(4英分) DN153/4 是六分(6英分) DN20GB/T50106-2001d500一般是指内径500mm，dn500公称直径500mm公称直径nominal diameter又叫平均外径，既不是外径，也不是内径，但接近于内径，是在内径附近的一个数据，一般=内径+壁厚的平均值，公制mm为基准，称DN，它是我们计算用直径，反应的是管道的实际通水能力。

容器、管子或管件的标准化直径系列中的名义直径。

例如公称直径为DN100的钢管，其外径可能是108mm或114mm，内径则随壁厚而不同。

一般公称直径常为与管内径相近的某整数值。

2.4管径2.4.1管径应以mm为单位。

2.4.2管径的表达方式应符合下列规定：1 水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示；2 无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示；3 钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示；4 塑料管材，管径宜按产品标准的方法表示；5 当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。

建筑排水用硬聚氯乙烯管材规格用de（公称外径）×e（公称壁厚）表示（GB 5836.1-92）给水用聚丙烯（PP）管材规格用de×e表示（公称外径×壁厚）.关于DN与De的区别：1、DN是指管道的公称直径nominal diameter，注意：这既不是外径也不是内径；应该与管道工程发展初期与英制单位有关；通常用来描述镀锌钢管，它与英制单位的对应关系如下：4分管：4/8英寸：DN15；6分管：6/8英寸：DN20；1寸管：1英寸：DN25；寸二管：1又1/4英寸：DN32；寸半管：1又1/2英寸：DN40；两寸管：2英寸：DN50；三寸管：3英寸：DN80（很多地方也标为DN75）；四寸管：4英寸：DN100；De主要是指管道外径，一般采用De标注的，均需要标注成外径X壁厚的形式；主要用于描述：无缝钢管、PVC等塑料管道、和其他需要明确壁厚的管材。

管径对照表在工程中，管径和阀门的大小需要匹配才能保证正常运行。

以下是常用管径和阀门DN尺寸的对照表：1英寸=25.4毫米=8英分1/2英寸=四分(4英分) DN153/4英寸=六分(6英分) DN202分管DN84分管DN156分管DN201英寸DN251.2英寸DN321.5英寸DN402英寸DN502.5英寸DN653英寸DN804英寸DN1006英寸DN1508英寸DN20010英寸DN25012英寸DN300根据GB/T-2001，管径应以毫米为单位表示。

不同管材的管径表示方式如下：1.对于水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，应以公称直径DN表示。

2.对于无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，应以外径×XXX表示。

3.对于钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，应以内径d表示。

4.对于塑料管材，应按照产品标准的方法表示。

5.如果使用公称直径DN表示管径，则需要有公称直径DN与相应产品规格对照表。

建筑排水用硬聚氯乙烯管材规格用de（公称外径）×e（公称壁厚）表示（GB5836.1-92）。

给水用聚丙烯（PP）管材规格用de×e表示（公称外径×壁厚）。

需要注意的是，DN是管道的公称直径，不是外径也不是内径。

它与英制单位有关，通常用来描述镀锌钢管。

De则是管道的外径，一般用于描述无缝钢管、PVC等塑料管道以及其他需要明确壁厚的管材。

在不涉及壁厚的情况下，我们通常使用DN来标注焊接钢管。

在管道施工中，正确区分De和DN的规格非常重要。

常用的20、25、32等管道规格指的是De而不是DN，这个细微的差别在采购和施工过程中可能会导致损失。

因此，我们需要确保在施工前理解和确认规格。

在管道连接方面，丝扣和法兰连接是两种常见的方式。

虽然还有其他连接方式，但使用较少。

镀锌钢管和PPR管都可以采用这两种连接方式，但在直径小于50的管道中，使用丝扣更方便，而在直径大于50的管道中，使用法兰更可靠。
