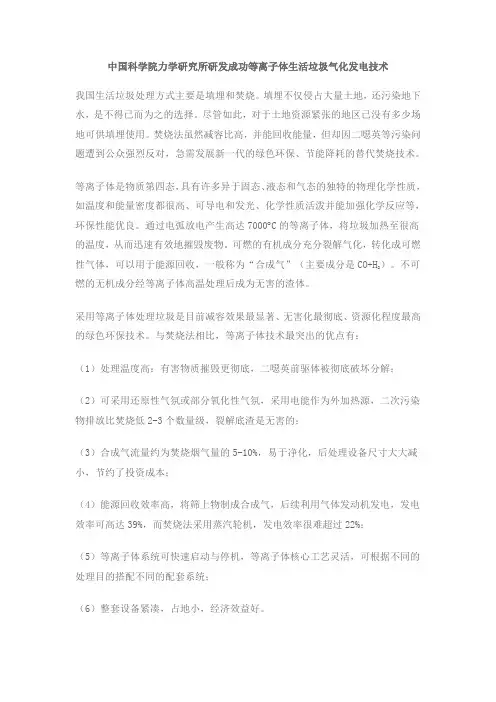

中国科学院力学研究所研发成功等离子体生活垃圾气化发电技术我国生活垃圾处理方式主要是填埋和焚烧。

填埋不仅侵占大量土地，还污染地下水，是不得已而为之的选择。

尽管如此，对于土地资源紧张的地区已没有多少场地可供填埋使用。

焚烧法虽然减容比高，并能回收能量，但却因二噁英等污染问题遭到公众强烈反对，急需发展新一代的绿色环保、节能降耗的替代焚烧技术。

等离子体是物质第四态，具有许多异于固态、液态和气态的独特的物理化学性质，如温度和能量密度都很高、可导电和发光、化学性质活泼并能加强化学反应等，环保性能优良。

通过电弧放电产生高达7000 C的等离子体，将垃圾加热至很高的温度，从而迅速有效地摧毁废物。

可燃的有机成分充分裂解气化，转化成可燃性气体，可以用于能源回收，一般称为“合成气”（主要成分是CO+H）。

不可2燃的无机成分经等离子体高温处理后成为无害的渣体。

采用等离子体处理垃圾是目前减容效果最显著、无害化最彻底、资源化程度最高的绿色环保技术。

与焚烧法相比，等离子体技术最突出的优点有：（1）处理温度高：有害物质摧毁更彻底，二噁英前驱体被彻底破坏分解；（2）可采用还原性气氛或部分氧化性气氛，采用电能作为外加热源，二次污染物排放比焚烧低2-3个数量级，裂解底渣是无害的；（3）合成气流量约为焚烧烟气量的5-10%，易于净化，后处理设备尺寸大大减小，节约了投资成本；（4）能源回收效率高，将筛上物制成合成气，后续利用气体发动机发电，发电效率可高达39%，而焚烧法采用蒸汽轮机，发电效率很难超过22%；（5）等离子体系统可快速启动与停机，等离子体核心工艺灵活，可根据不同的处理目的搭配不同的配套系统；（6）整套设备紧凑，占地小，经济效益好。

更为重要的是，等离子体技术将垃圾看作是生产合成气的原料，符合新能源、环保、零碳排放以及可持续发展的概念。

等离子体法不仅在技术上比焚烧先进，而且经济效益也要更好，但投资略高。

等离子体工艺配套的后处理设备及发电系统与焚烧配套的差异很大，这也会影响系统造价及经济效益。
