第二章交变电流章末总结一、交变电流“四值”的计算和应用1.峰值：线圈在匀强磁场中绕垂直于磁场的轴匀速转动时所产生的交变电流的最大值，E m＝nBSω。

2.瞬时值:线圈在匀强磁场中绕垂直于磁场的轴匀速转动，从中性面开始计时，电动势的瞬时值表达式为e＝nBSωsin ωt.3.有效值：反映交变电流产生热效应的平均效果，正弦式交变电流的有效值与最大值之间的关系是E＝错误!.4。

平均值:指在一段时间内产生的电压(电流)的平均值，其数值由法拉第电磁感应定律求出，即错误!＝n错误!。

例1图1为一个小型旋转电枢式交流发电机结构示意图，其矩形线圈的长度为L 1，宽度为L,共有n匝,总电阻为r，与线圈两端相接触的集流环上接有一个阻值为R的定值电阻，线圈2以角速度ω在磁感应强度为B的匀强磁场中绕与磁场方向垂直的对称轴OO′匀速转动,沿转轴OO′方向看去，线圈沿逆时针方向转动，t＝0时刻线圈平面与磁感线垂直.图1（1)求线圈经过图示位置时，通过电阻R的感应电流的方向。

（2)写出线圈转动过程中感应电动势的瞬时值表达式.（3）求线圈从t＝0时所处的位置开始到转过90°的过程中的平均感应电动势。

（4）求线圈从t＝0时所处的位置开始转过60°时电路中的瞬时电流。

1 交变电流[学习目标] 1.会观察电流(或电压)的波形图，理解交变电流和直流的概念.2.理解交变电流的产生过程，会分析电动势和电流方向的变化规律.3.知道交变电流的变化规律及表示方法，知道交变电流的瞬时值的物理含义.一、交变电流1.恒定电流：大小和方向都不随时间变化的电流，称为恒定电流.2.交变电流：大小和方向随时间作周期性变化的电流，称为交变电流.3.正弦交变电流：电流随时间按正弦函数规律变化的交变电流称为正弦交变电流.二、正弦交变电流的产生和表述1.正弦交变电流的产生：闭合矩形线圈在匀强磁场中绕垂直于磁场方向的轴匀速转动时，线圈中产生的电流是正弦交流电.2.正弦式交变电流的表述：线圈从垂直磁场方向计时产生电动势的瞬时值表达式:e＝E m sin ωt,E m＝NBSω.电路中电流：i＝I m sin ωt，外电路两端电压：u＝U m sin ωt.[即学即用]1.判断下列说法的正误.(1)只要线圈在磁场中转动，就可以产生交变电流.( ×)(2)线圈在通过中性面时磁通量最大，电流也最大.( ×)(3)线圈在通过垂直中性面的平面时电流最大，但磁通量为零.( √)(4)线圈在通过中性面时电流的方向发生改变.( √)2.有一个正方形线圈的匝数为10匝，边长为20 cm，线圈总电阻为1 Ω，线圈绕垂直磁场方向的OO′轴以10πrad/s的角速度匀速转动，如图1所示，匀强磁场的磁感应强度为0.5 T，该线圈产生的感应电动势的最大值为，感应电流的最大值为，若从中性面位置开始计时，感应电动势的瞬时值表达式为 .图1答案 6.28 V 6.28 Ae ＝6.28sin 10πt (V)解析 感应电动势的最大值为E m ＝nBS ω＝10×0.5×0.22×10π V ＝6.28 V 感应电流的最大值为I m ＝E m R＝6.28 A感应电动势的瞬时值表达式为e ＝E m sin ωt ＝6.28sin 10πt (V).一、正弦交变电流的产生[导学探究] 假定线圈绕OO ′轴沿逆时针方向匀速转动，如图2甲至丁所示.请分析判断：图2(1)线圈转动一周的过程中，线圈中的电流方向的变化情况.(2)线圈转动过程中，当产生的感应电流有最大值和最小值时线圈分别在什么位置？ 答案 (1)(2)线圈转到乙或丁位置时线圈中的电流最大.线圈转到甲或丙位置时线圈中电流最小，为零，此时线圈所处的平面称为中性面. [知识深化] 两个特殊位置(1)中性面(S ⊥B 位置，如图2中的甲、丙)线圈平面与磁场垂直的位置，此时Φ最大，ΔΦΔt 为0，e 为0，i 为0.线圈经过中性面时，电流方向发生改变，线圈转一圈电流方向改变两次. (2)垂直中性面位置(S ∥B 位置，如图2中的乙、丁) 此时Φ为0，ΔΦΔt最大，e 最大，i 最大.例1 (多选)矩形线框绕垂直于匀强磁场且在线框平面内的轴匀速转动时产生了交变电流，下列说法正确的是 ( )A.当线框位于中性面时，线框中感应电动势最大B.当穿过线框的磁通量为零时，线框中的感应电动势也为零C.每当线框经过中性面时，感应电动势或感应电流的方向就改变一次D.线框经过中性面时，各边切割磁感线的速度为零 答案 CD解析 线框位于中性面时，线框平面与磁感线垂直，穿过线框的磁通量最大，但此时切割磁感线的两边的速度与磁感线平行，即不切割磁感线，所以感应电动势等于零，此时穿过线框的磁通量的变化率也等于零，感应电动势或感应电流的方向也就在此时刻发生变化.线框垂直于中性面时，穿过线框的磁通量为零，但切割磁感线的两边都垂直切割，有效切割速度最大，所以感应电动势最大，也可以说此时穿过线框的磁通量的变化率最大，故C 、D 选项正确. 二、正弦交变电流的变化规律[导学探究] 如图3所示，线圈平面绕bc 边的中点从中性面开始转动，角速度为ω.经过时间t ，线圈转过的角度是ωt ，ab 边的线速度v 的方向跟磁感线方向间的夹角也等于ωt .设ab 边长为L 1，bc 边长为L 2，线圈面积S ＝L 1L 2，磁感应强度为B ，则：图3(1)ab 边产生的感应电动势为多大？ (2)整个线圈中的感应电动势为多大？(3)若线圈有N 匝，则整个线圈的感应电动势为多大？答案 (1)e ab ＝BL 1v sin ωt ＝BL 1L 2ω2sin ωt＝12BL 1L 2ωsin ωt ＝12BS ωsin ωt . (2)整个线圈中的感应电动势由ab 和cd 两边产生的感应电动势组成，且e ab ＝e cd ，所以e 总＝e ab ＋e cd ＝BS ωsin ωt .(3)若线圈有N 匝，则相当于N 个完全相同的电源串联，所以e ＝NBS ωsin ωt . [知识深化] 1.最大值表达式E m ＝NBS ω，I m ＝E m R ＋r ＝NBS ωR ＋r ，U m ＝I m R ＝NBS ωR R ＋r2.最大值决定因素：由线圈匝数N 、磁感应强度B 、转动角速度ω和线圈面积S 决定，与线圈的形状无关，与转轴的位置无关.如图4所示的几种情况中，如果N 、B 、ω、S 均相同，则感应电动势的最大值均为E m ＝NBS ω.图43.正弦交变电流的瞬时值表达式 (1)从中性面位置开始计时e ＝E m sin ωt ，i ＝I m sin ωt ，u ＝U m sin ωt(2)从与中性面垂直的位置开始计时e ＝E m cos ωt ，i ＝I m cos ωt ，u ＝U m cos ωt .例2 一矩形线圈，面积是0.05 m 2，共100匝，线圈电阻r ＝2 Ω，外接电阻R ＝8 Ω，线圈在磁感应强度B ＝1π T 的匀强磁场中以n ＝300 r/min 的转速绕垂直于磁感线的轴匀速转动，如图5所示，若从中性面开始计时，求：图5(1)线圈中感应电动势的瞬时值表达式；(2)线圈从开始计时经130s 时线圈中由此得到的感应电流的瞬时值；(3)外电路R 两端电压瞬时值的表达式. 答案 (1)e ＝50sin 10πt (V) (2)532 A(3)u ＝40sin 10πt (V)解析 (1)线圈转速n ＝300 r/min ＝5 r/s ， 角速度ω＝2πn ＝10π rad/s ，线圈产生的感应电动势最大值E m ＝NBS ω＝50 V ， 由此得到的感应电动势瞬时值表达式为e ＝E m sin ωt ＝50sin 10πt (V).(2)将t ＝130 s 代入感应电动势瞬时值表达式中，得e ′＝50sin (10π×130) V ＝25 3 V ，对应的感应电流i ′＝e ′R ＋r ＝532A. (3)由闭合电路欧姆定律得u ＝eR ＋rR ＝40sin 10πt (V).1.求交变电流瞬时值的方法(1)确定线圈转动从哪个位置开始计时； (2)确定表达式是正弦函数还是余弦函数；(3)确定转动的角速度ω＝2πn (n 的单位为r/s)、最大值E m ＝NBS ω； (4)写出表达式，代入时间求瞬时值.2.线圈在匀强磁场中绕垂直磁场方向的轴匀速转动产生正弦式交变电流，产生的交变电流与线圈的形状无关.如图6所示，若线圈的面积和匝数与例2题图所示线圈面积相同，则答案完全相同.图6三、正弦交变电流的图像如图7甲、乙所示，从图像中可以解读到以下信息：图7(1)交变电流的最大值E m 、I m 和周期T . (2)两个特殊值对应的位置：①e ＝0(或i ＝0)时，线圈位于中性面上；e 最大(或i 最大)时，线圈平行于磁感线.②e ＝0(或i ＝0)时，ΔΦΔt＝0，Φ最大.e 最大(或i 最大)时，ΔΦΔt最大，Φ＝0. (3)分析判断e 、i 大小和方向随时间的变化规律.例3 一闭合矩形线圈abcd 绕垂直于磁感线的固定轴OO ′匀速转动，线圈平面位于如图8甲所示的匀强磁场中，通过线圈的磁通量Φ随时间t 的变化规律如图乙所示，下列说法正确的是( )图8A.t 1、t 3时刻通过线圈的磁通量变化率最大B.t 1、t 3时刻线圈中感应电流方向改变C.t 2、t 4时刻线圈中磁通量最大D.t 2、t 4时刻线圈中感应电动势最小 答案 B解析 由题图乙可知，t 1、t 3时刻通过线圈的磁通量最大，磁通量的变化率最小，选项A 错误；t 1、t 3时刻线圈处于中性面上，故此时刻的感应电流方向改变，选项B 正确；t 2、t 4时刻线圈中磁通量最小，磁通量的变化率最大，感应电动势最大，选项C 、D 错误.根据图像找出线圈位于中性面位置时对应的时刻，然后根据中性面的性质进行判断.1.(交变电流的产生)(多选)下列各图中，线圈中能产生交变电流的有( )答案BCD2.(交变电流的产生及规律)(多选)如图9所示，一矩形闭合线圈在匀强磁场中绕垂直于磁场方向的转轴OO′以恒定的角速度ω转动，从线圈平面与磁场方向平行时开始计时，则在0～π2ω这段时间内( )图9A.线圈中的感应电流一直在减小B.线圈中的感应电流先增大后减小C.穿过线圈的磁通量一直在减小D.穿过线圈的磁通量的变化率一直在减小答案AD解析题图所示位置，线圈平面与磁场平行，感应电流最大，因为π2ω＝T4，在0～π2ω时间内线圈转过四分之一个周期，感应电流从最大值减小为零，穿过线圈的磁通量逐渐增大，穿过线圈的磁通量的变化率一直在减小，故A、D正确，B、C错误.3.(交变电流的图像)一个矩形线圈在匀强磁场中绕垂直于磁感线的轴匀速转动，穿过线圈的磁通量随时间变化的图像如图10甲所示，则下列说法中正确的是( )图10A.t ＝0时刻，线圈平面与中性面垂直B.t ＝0.01 s 时刻，Φ的变化率最大C.t ＝0.02 s 时刻，感应电动势达到最大D.该线圈产生的相应感应电动势的图像如图乙所示 答案 B解析 由题图甲可知t ＝0时刻，穿过线圈的磁通量最大，线圈处于中性面，t ＝0.01 s 时刻，磁通量为零，但变化率最大，故A 项错误，B 项正确；t ＝0.02 s 时刻，感应电动势应为零，故C 、D 项均错误.4.(交变电流的变化规律)如图11所示，匀强磁场的磁感应强度B ＝2πT ，边长L ＝10 cm 的正方形线圈abcd 共100匝，线圈总电阻r ＝1 Ω，线圈绕垂直于磁感线的轴OO ′匀速转动，角速度ω＝2π rad/s ，外电路电阻R ＝4 Ω.求：图11(1)转动过程中线圈中感应电动势的最大值.(2)从图示位置(线圈平面与磁感线平行)开始感应电动势的瞬时值表达式. (3)由图示位置转过30°角电路中电流的瞬时值. 答案 (1)2 2 V (2)e ＝22cos 2πt (V) (3)65A 解析 (1)设转动过程中感应电动势的最大值为E m ，则E m ＝NBL 2ω＝100×2π×0.12×2π V ＝2 2 V.(2)从题图所示位置开始感应电动势的瞬时值表达式为e ＝E m cos ωt ＝22cos 2πt (V) (3)从题图所示位置开始转过30°角时感应电动势的瞬时值e ′＝22cos 30°＝ 6 V ，i ＝e ′R ＋r ＝65A.精品学习资料。

[目标定位］ 1。

理解交变电流、直流的概念,会观察交流电的波形图、2、理解正弦式交变电流的产生,掌握交流电产生的原理。

３。

明白交变电流的变化规律及表示方法、一、交变电流1、交变电流:大小和方向都随时间做周期性变化的电流叫做交变电流,简称交流、2、直流:方向不随时间变化的电流称为直流,大小和方向都不随时间变化的电流称为恒定电流、3。

正弦式交变电流:电流随时间按正弦函数规律变化的交变电流、这是一种最简单、最基本的交变电流、深度考虑(１)交变电流的大小一定是变化的不?(2)交变电流与直流电的最大区别是什么?答案 (１)交变电流的大小不一定变化,如方波交变电流,其大小是不变的、(２)交变电流与直流电的最大区别在于交变电流的方向发生周期性变化,而直流电的方向不变、例1 如图所示的图像中属于交变电流的有( )解析 选项Ａ、B 、C 中e 的方向均发生了变化,故它们属于交变电流,但不是正弦式交变电流;选项Ｄ中ｅ的方向未变化,故是直流、答案 A ＢＣ判断电流是交变电流依然直流应看方向是否变化,只有方向发生周期性变化的电流才是交流电、二、正弦式交变电流的产生1、产生:如图１所示,在匀强磁场中的线圈绕垂直于磁感线的轴匀速转动时,产生交变电流。

图12、两个特殊位置:(1)中性面(S ⊥B 位置,如图1中的甲、丙)线圈平面与磁场垂直的位置,此时Φ最大,错误!未定义书签。

为0,e 为0,i 为0。

(填“最大"或“0”)线圈经过中性面时,电流方向发生改变,线圈转一圈电流方向改变两次。

(2)垂直中性面位置(S ∥B 位置,如图1中的乙、丁)此时Φ为0,ΔΦΔt最大,e 最大,ｉ最大、(填“最大”或“0”) 深度考虑假如将图1中的线圈ＡＢCD 换为三角形,轴ＯO ′也不在中心位置,其他条件不变,还能产生交变电流不?答案 能,因为图中产生交变电流的关键因素是轴垂直于磁感线,线圈闭合,对轴的位置和线圈形状没有特定要求、例2 如图中哪些情况线圈中产生了交变电流( )解析 由交变电流的产生条件可知,轴必须垂直于磁感线,但对线圈的形状及转轴的位置没有特别要求、故选项B 、C 、D 正确。

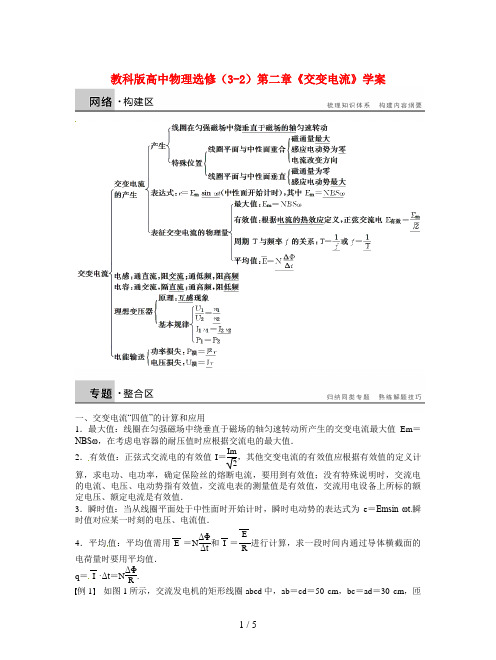

教科版高中物理选修（3-2）第二章《交变电流》学案一、交变电流“四值”的计算和应用1．最大值：线圈在匀强磁场中绕垂直于磁场的轴匀速转动所产生的交变电流最大值Em ＝NBSω，在考虑电容器的耐压值时应根据交流电的最大值．2．有效值：正弦式交流电的有效值I ＝Im 2，其他交变电流的有效值应根据有效值的定义计算，求电功、电功率，确定保险丝的熔断电流，要用到有效值；没有特殊说明时，交流电的电流、电压、电动势指有效值，交流电表的测量值是有效值，交流用电设备上所标的额定电压、额定电流是有效值． 3．瞬时值：当从线圈平面处于中性面时开始计时，瞬时电动势的表达式为e ＝Emsin ωt.瞬时值对应某一时刻的电压、电流值．4．平均值：平均值需用E ＝N ΔΦΔt 和I ＝E R进行计算，求一段时间内通过导体横截面的电荷量时要用平均值．q ＝I ·Δt ＝N ΔΦR. 例1 如图1所示，交流发电机的矩形线圈abcd 中，ab ＝cd ＝50 cm ，bc ＝ad ＝30 cm ，匝数n ＝100匝，线圈电阻r ＝0.2 Ω，外电阻R ＝4.8 Ω.线圈在磁感应强度B ＝0.05 T 的匀强磁场中绕垂直于磁场的转轴OO′匀速转动，角速度ω＝100π rad/s.图1(1)求产生感应电动势的最大值．(2)若从图示位置开始计时，写出感应电流随时间变化的函数表达式．(3)交流电压表和交流电流表的示数各为多少？(4)此发电机的功率为多少？(5)从图示位置起，转过90°过程中，平均电动势为多少？通过线圈截面的电荷量为多少？ 解析 (1)设ab ＝l1，bc ＝l2，则交流电动势的最大值Em ＝nBl1l2ω≈235.5 V(2)根据闭合电路欧姆定律，电流的最大值Im ＝Em R ＋r ＝47.1 A 在题图所示位置时，电流有最大值，则电流的瞬时值表达式为i ＝Imcos ωt ，代入数值得i ＝47.1cos (100πt) A(3)电流的有效值为I ＝Im 2≈33.3 A 路端电压的有效值为U ＝IR≈160 V即电压表的示数为160 V ，电流表的示数为33.3 A.(4)电动势的有效值为E ＝Em 2≈166.5 V 则发电机的功率为P ＝IE≈5 544 W(5)平均电动势为E ＝n ΔΦΔt ＝n BS －0π/2ω＝n 2Bl1l2ωπ＝150 V 通过线圈截面的电荷量q ＝I Δt ＝E R ＋r Δt ＝n ΔΦR ＋r ＝n Bl1l2R ＋r＝0.15 C 答案 (1)235.5 V (2)i ＝47.1cos (100πt) A(3)160 V 33.3 A (4)5 544 W (5)150 V 0.15 C二、交变电流图像的应用交流电的图像反映了交变电动势(电流)随时间的变化特征，对正弦式交流电来说，我们可以从图像中获取如下信息：1．交流电的周期(T)一个完整的正弦波对应的时间段，知道了周期便可以算出线圈转动的角速度ω＝2πT. 2．交流电的最大值(Em 、Im)图像上的峰值，知道了最大值，便可计算出交变电动势(交变电流)的有效值．3．任意时刻交流电的瞬时值图像上每个“点”表示某一时刻交流电的瞬时值．例2 如图2所示是某正弦式交变电压的波形图，由图可确定该电压的 ( )图2A ．周期是0.01 sB ．最大值是311 VC ．有效值是220 VD ．表达式为u ＝220sin πt (V)解析 由题图知：最大值Um ＝311 V ，且为正弦交流电，有效值U ＝Um 2≈220 V ，周期T ＝0.02 s ，表达式为u ＝311sin (100πt) V ，故B 、C 选项正确．三、变压器电路的动态问题分析动态分析该类问题的思路可表示为：例3 用一理想变压器给负载供电，变压器输入端的电压不变，如图3所示．开始时开关S 是断开的．现将开关S 闭合，则图中所有交流电表的示数以及输入功率的变化情况是 ( )图3A.、的示数不变，的示数增大，的示数减小，P 入增大B.、的示数不变，、的示数增大，P 入增大C.、的示数不变，、的示数减小，P 入减小D.的示数不变，的示数增大，的示数减小，的示数增大，P 入减小 解析 电压表的示数由输入电压决定；电压表的示数由输入电压U1(大小等于电压表的示数)和匝数比n1/n2决定；电流表的示数由输出电压U2(大小等于电压表的示数)和负载电阻R 负决定；电流表的示数即I1由变压器的匝数比n2/n1和输出电流I2决定；P 入随P 出而变化，由P 出决定．因输入电压不变，所以电压表的示数不变．据公式U2＝n2U1/n1，可知U2也不变，即电压表的示数不变．又据I2＝U2/R 负知，S 闭合后R 负减小，故I2增大，电流表的示数增大；输入电流I1随输出电流I2的增大而增大，故电流表的示数增大．因P 出＝U2I2，故P 出增大．P 入随P 出变化而变化，故P 入也增大．故选B.答案 B四、远距离输电线路的分析与计算解决远距离输电问题要注意以下两点：1．首先画出输电示意图，包括发电机、升压变压器、输电线、降压变压器、负载等，在图中标出相应物理量符号，利用输电电流I ＝P/U ，输电线上损失电压ΔU ＝IR 线，输电线损失功率ΔP ＝I2R 线＝⎝⎛⎭⎫P U 2R 线及其相关知识解答．2．分别在“三个回路”以及“两个变压器”上找各物理量之间的关系，特别注意以升压变压器的副线圈、输电线、降压变压器的原线圈组成的回路，在此回路中利用电路知识分析电压关系和功率关系．例4 发电机输出功率为40 kW ，输出电压400 V ，用变压比(原、副线圈匝数比)为1∶5的变压器升压后向远处供电，输电线的总电阻为5 Ω，到达用户后再用变压器降为220 V ，求：(1)输电线上损失的电功率是多少？(2)降压变压器的变压比是多少？解析 输电线路如图所示(1)发电机输出的电压为400 V ，经升压变压器后电压为U ＝51×400 V ＝2×103 V ，由P ＝UI 得输电线上的电流I ＝P U ＝40×1032×103A ＝20 A ，输电线上损失的功率ΔP ＝I2R ＝202×5 W ＝2×103 W.(2)输电线上的电压损失ΔU ＝IR ＝20×5 V ＝100 V加在降压变压器原线圈两端的电压U1＝U －ΔU ＝2×103 V －100 V ＝1.9×103 V ，降压变压器副线圈两端的电压(用户所需的电压)U2＝220 V ，故降压变压器的变压比n1n2＝U1U2＝1.9×103 V 220 V ＝9511. 答案 (1)2×103 W (2)95∶111．(交变电流图像的应用)在匀强磁场中，矩形金属线框绕与磁感线垂直的转轴匀速转动，如图4甲所示，产生的交变电动势的图像如图乙所示，则 ( )图4A ．t ＝0.005 s 时线框的磁通量变化率为零B ．t ＝0.01 s 时线框平面与中性面重合C ．线框产生的交变电动势有效值为311 VD ．线框产生的交变电动势频率为100 Hz2．(变压器电路的动态分析问题)如图5所示，是通过街头变压器降压给用户供电的示意图．输入电压是市区电网的电压，负载变化时输入电压不会有大的波动．输出电压通过输电线输送给用户，每条输电线总电阻用R0表示．当负载增加时，则 ( )图5A ．电压表的示数减小B ．电流表的示数减小C ．电流表的示数减小D ．电压表、的示数之差增大3．(交变电流“四值”的应用和计算)如图6所示，匀强磁场的磁感应强度B ＝0.5 T ，边长L ＝10 cm 的正方形线圈abcd 共100匝，线圈电阻r ＝1 Ω，线圈绕垂直于磁感线的对称轴OO′匀速转动，角速度ω＝2π rad/s ，外电路电阻R ＝4 Ω，求：图6(1)转动过程中感应电动势的最大值；(2)由图示位置(线圈平面与磁感线平行)转过60°角时的瞬时感应电动势；(3)由图示位置转过60°角的过程中产生的平均感应电动势；(4)交流电压表的示数；(5)线圈转动一周外力所做的功；(6)从图示位置起，16周期内通过R 的电荷量为多少？4．(远距离输电线路的分析与计算)一交流发电机输出端的电压为220 V ，输出功率为4 400 W ．若用2 Ω的输电导线给用户送电．(1)如果用220 V 的电压直接输送，用户得到的电压和电功率各是多少？输电效率是多少？(2)如果先用匝数比为1∶10的变压器将电压升高，经过同样的输电线后，再用匝数比为10∶1的变压器将电压降低供给用户，用户得到的电压和电功率各是多少？输电效率又是多少？。

第2节 描述交流电的物理量一、周期和频率 1．周期(T )交变电流完成一次周期性变化的时间，单位：秒(s)。

2．频率(f )交变电流在1 s 时间内完成周期性变化的次数，单位：赫兹(Hz)。

3．两者的关系互为倒数关系，即T ＝1f。

4．物理意义描述交变电流变化快慢的物理量。

5．角速度ω与T 、f 的关系：ω＝2πT＝2πf 。

6．我国使用的交变电流：T ＝0.02 s ，f ＝1T＝50 Hz ，ω＝100π rad/s ，电流方向每秒改变100次。

二、峰值 有效值 1．峰值交变电流的电流和电压在一个周期内所能达到的最大值。

2．有效值(1)定义：如果交流电与某一直流电通过同一电阻，在相同的时间内所产生的热量相等，则这个直流电的电流和电压值，就分别称为相应交流电的电流和电压的有效值。

1.周期和频率是描述交变电流变化快慢的物理量，周期和频率互为倒数关系，我国使用的交流电的频率为50 Hz 。

2．有效值是根据电流的热效应进行定义的，对于正弦交变电流来说，有效值和峰值的关系为：I ＝I m2，U ＝U m 2，E ＝E m2。

3．在交流电路中，电压表、电流表的示数均为有效值，计算用电器产生的电热时必须应用电流或电压的有效值。

(2)正弦交变电流的有效值与峰值的关系①电动势的有效值：E＝E m2＝0.707E m；②电流的有效值：I＝I m2＝0.707I m；③电压的有效值：U＝U m2＝0.707U m。

1．自主思考——判一判(1)我国提供的生活用电的发电机转子的转速为3 000 r/min。

(√)(2)交变电流在1 s内电流方向变化的次数就是它的频率。

(×)(3)交变电流的周期越大，交变电流的变化就越快。

(×)(4)生活用电的电压220 V指有效值，动力用电的电压380 V指峰值。

(×)(5)只要是交变电流，其峰值就是有效值的2倍。

(×)(6)家用电器铭牌上标称的电流、电压都是指有效值。

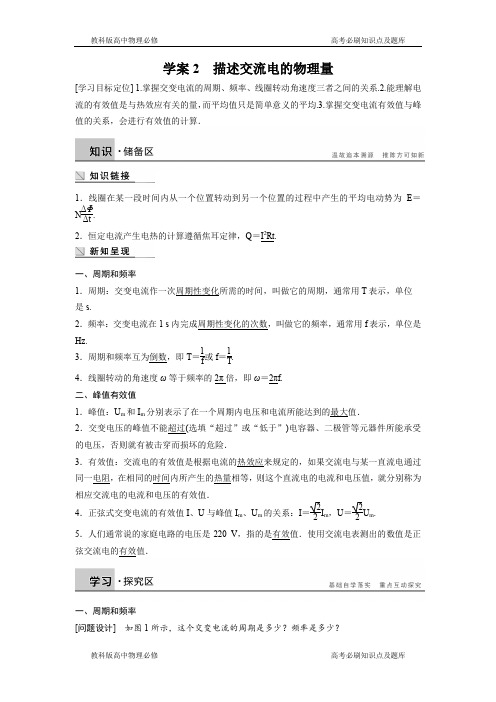

学案2 描述交流电的物理量[学习目标定位] 1.掌握交变电流的周期、频率、线圈转动角速度三者之间的关系.2.能理解电流的有效值是与热效应有关的量，而平均值只是简单意义的平均.3.掌握交变电流有效值与峰值的关系，会进行有效值的计算．1．线圈在某一段时间内从一个位置转动到另一个位置的过程中产生的平均电动势为E ＝N ΔΦΔt. 2．恒定电流产生电热的计算遵循焦耳定律，Q ＝I 2Rt .一、周期和频率1．周期：交变电流作一次周期性变化所需的时间，叫做它的周期，通常用T 表示，单位 是s.2．频率：交变电流在1 s 内完成周期性变化的次数，叫做它的频率，通常用f 表示，单位是Hz.3．周期和频率互为倒数，即T ＝1f 或f ＝1T.4．线圈转动的角速度ω等于频率的2π倍，即ω＝2πf . 二、峰值有效值1．峰值：U m 和I m 分别表示了在一个周期内电压和电流所能达到的最大值．2．交变电压的峰值不能超过(选填“超过”或“低于”)电容器、二极管等元器件所能承受的电压，否则就有被击穿而损坏的危险．3．有效值：交流电的有效值是根据电流的热效应来规定的，如果交流电与某一直流电通过同一电阻，在相同的时间内所产生的热量相等，则这个直流电的电流和电压值，就分别称为相应交流电的电流和电压的有效值．4．正弦式交变电流的有效值I 、U 与峰值I m 、U m 的关系：I ＝22I m ，U ＝22U m . 5．人们通常说的家庭电路的电压是220 V ，指的是有效值．使用交流电表测出的数值是正弦交流电的有效值．一、周期和频率[问题设计] 如图1所示，这个交变电流的周期是多少？频率是多少？图1答案 周期T ＝0.02 s ；频率f ＝50 Hz. [要点提炼]1．交流电变化越快，则周期越短，频率越大．2．角速度与周期的关系：ω＝2πT.3．转速(n )：线圈单位时间(1 s 或1 min)转过的圈数，单位是r/s 或r/min.角速度与转速的关系：ω＝2πn (n 单位为r/s)或ω＝πn30(n 单位为r/min)．4．我国电网中交变电流的周期是0.02 s ，频率是50 Hz. 二、峰值有效值 [问题设计]1．图2是通过一个R ＝1 Ω的电阻的电流i 随时间变化的曲线．这个电流不是恒定电流． (1)怎样计算1 s 内电阻R 中产生的热量？(2)如果有一个大小、方向都不变的恒定电流通过这个电阻R ，也能在1 s 内产生同样的热，这个电流是多大？图2答案 (1)Q ＝I 21Rt 1＋I 22Rt 2＝42×1×0.5 J ＋22×1×0.5 J ＝10 J(2)由Q ＝I 2Rt 得I ＝ Q Rt ＝ 101×1A ＝10 A2．某交流电压瞬时值表达式u ＝62sin (100πt ) V ，把标有“6 V ,2 W ”的小灯泡接在此电源上会不会被烧坏？把一个能承受的最大电压为6 V 的电容器接在此电源上会不会被击穿？ 答案 小灯泡不会被烧坏，交流电压瞬时值表达式u ＝62sin (100πt ) V 中6 2 V 是最大值，其有效值为6 V ，而标有“6 V,2 W ”的小灯泡中的6 V 是有效值．电容器会被击穿． [要点提炼]1．峰值：也叫最大值，它是所有瞬时值中的最大值．(1)当线圈平面跟磁感线平行时，交流电动势最大，E m ＝NBSω(转轴垂直于磁感线)． (2)电容器接在交流电路中，交变电压的最大值不能超过电容器的耐压值．2．有效值的应用(1)计算与电流热效应有关的量(如功率、热量)要用有效值．(2)交流电表的测量值，电气设备标注的额定电压、额定电流，通常提到的交流电的数值指有效值．3．有效值的计算(1)正弦式交变电流：根据E＝E m2、U＝U m2、I＝I m2计算其有效值．(2)非正弦式交变电流：只能根据电流的热效应计算．计算时要注意三同：“相同电阻”上、“相同时间”内、产生“相同热量”．计算时，“相同时间”一般取一个周期．4．平均值的应用计算通过导体某一截面的电荷量时，只能用交变电流的平均值，即q＝I·Δt＝ERΔt＝NΔΦR，这是平均值应用最多的一处．一、对描述交变电流物理量的认识例1一正弦交流电的电压随时间变化的规律如图3所示，由图可知()图3A．该交流电的电压的有效值为100 VB．该交流电的频率为25 HzC．该交流电压瞬时值的表达式为u＝100sin 25t VD．并联在该电压两端的电压表指针不停摆动解析根据题图可知该交变电流电压的最大值为100 V，周期为4×10－2s，所以频率为25 Hz，A错，B对；而ω＝2πf＝50π rad/s，所以u＝100sin (50πt) V，C错；交流电压表的示数为交流电的有效值而不是瞬时值，不随时间变化，D错．答案 B二、正弦式交变电流有效值的计算例2一台小型发电机产生的电动势随时间变化的正弦规律图像如图4甲所示．已知发电机线圈内阻为5.0 Ω，外接一只电阻为95.0 Ω的灯泡，如图乙所示，则()图4A ．电压表的示数为220 VB ．电路中的电流方向每秒钟改变50次C ．灯泡实际消耗的功率为484 WD ．发电机线圈内阻每秒钟产生的焦耳热为24.2 J解析 电压表示数为灯泡两端电压的有效值，由题图知电动势的最大值E m ＝220 2 V ，有效值E ＝220 V ，灯泡两端电压U ＝RER ＋r ＝209 V ，A 错；由题图甲知T ＝0.02 s ，一个周期内电流方向变化两次，可知1 s 内电流方向变化100次，B 错；灯泡的实际功率P ＝U 2R ＝209295 W ＝459.8 W ，C 错；电流的有效值I ＝ER ＋r ＝2.2 A ，发电机线圈内阻每秒钟产生的焦耳热为Q r ＝I 2rt ＝2.22×5×1J ＝24.2 J ．D 对． 答案 D三、非正弦式交变电流有效值的计算例3 如图5所示是一交变电流随时间变化的图像，求此交变电流的有效值．图5解析 设该交变电流的有效值为I ′，直流电的电流强度为I ，让该交变电流和直流电分别通过同一电阻(阻值为R )，在一个周期(T ＝0.2 s)内，该交变电流产生的热量： Q ′＝I 21Rt 1＋I 22Rt 2＝(42)2R ×0.1＋(－32)2R ×0.1＝5R 在一个周期内直流电通过该电阻产生的热量 Q ＝I 2RT ＝0.2I 2R .由Q ＝Q ′得，0.2I 2R ＝5R ，解得I ＝5 A ，即此交变电流的有效值I ′＝I ＝5 A 答案 5 A四、有效值、瞬时值、平均值的区别应用例4 在水平方向的匀强磁场中，有一正方形闭合线圈绕垂直磁感线的轴匀速转动，已知线圈的匝数为n ＝100匝，边长为20 cm ，电阻为10 Ω，转动频率f ＝50 Hz ，磁场的磁感应强度为0.5 T ，求：(1)外力驱动线圈转动的功率．(2)转至线圈平面与中性面的夹角为30°时，线圈产生的感应电动势及感应电流的瞬时值大小．(3)线圈由中性面转至与中性面成30°夹角的过程中，通过线圈横截面的电荷量． 解析 (1)线圈中交变电动势的最大值E m ＝nBSω＝100×0.5×(0.2)2×2π×50 V ＝628 V .交变电动势的有效值E ＝E m2＝314 2 V.外力驱动线圈转动的功率与线圈中交变电流的功率相等．即P 外＝E 2R ＝(3142)210 W ＝1.97×104 W.(2)线圈转到与中性面成30°角时，其电动势的瞬时值 e ＝E m sin 30°＝314 V ，交变电流的瞬时值 i ＝e R ＝31410A ＝31.4 A. (3)在线圈从中性面转过30°角的过程中，线圈中的平均感应电动势E ＝n ΔΦΔt，平均感应电流I ＝ER ＝n ΔΦR ·Δt， 通过线圈横截面的电荷量为q ，则q ＝I Δt ＝n ΔΦR ＝nBl 2(1－cos 30°)R＝100×0.5×0.22×(1－0.866)10 C＝2.68×10－2 C.答案 (1)1.97×104 W (2)314 V 31.4 A (3)2.68×10－2 C1．(对描述交变电流物理量的认识)如图6是某种正弦式交变电压的波形图，由图可确定该电压的 ( )图6A ．周期是0.01 sB ．最大值是220 VC ．有效值是220 VD ．表达式为u ＝220sin (100πt ) V 答案 C解析 由题图可知，该交变电压的周期为0.02 s ，最大值为311 V ，而有效值U ＝U m 2＝3112 V＝220 V ，故A 、B 错误，C 正确．正弦交变电压的瞬时值表达式u ＝U m sin ωt ＝311sin (2π0.02t ) V ＝311sin (100πt ) V ，故D 选项错误．2．(正弦式交变电流有效值的计算)一个矩形线圈在匀强磁场中绕垂直于磁场的轴匀速转动，周期为T .从中性面开始计时，当t ＝112T 时，线圈中感应电动势的瞬时值为2 V ，则此交变电流的有效值为( ) A ．2 2 V B ．2 VC. 2 VD.22V 答案 A解析 先用代入法求出感应电动势的最大值：由e ＝E m sin ωt 得2 V ＝E m sin (2πT ×T12)，由此得E m ＝4 V ，因此有效值为2 2 V ．选项A 正确．3.(非正弦式交变电流有效值的计算)通过一阻值R ＝100 Ω的电阻的交变电流如图7所示，其周期为1 s ．电阻两端电压的有效值为 ( )图7A ．12 VB ．410 VC ．15 VD ．8 5 V答案 B解析 根据电流的热效应计算电流的有效值．由(0.1)2R ×0.4×2＋(0.2)2R ×0.1×2＝I 2R ×1可得，流过电阻的电流的有效值I＝1025A，电阻两端电压的有效值为U＝IR＝410 V，B正确．题组一对描述交变电流物理量的认识1．下列提到的交流电，不是指有效值的是()A．交流电压表的读数B．保险丝熔断电流C．电容器击穿电压D．220 V交流电压答案 C解析电容器击穿电压指电容器两端允许加的电压的最大值．2．以下说法正确的是()A．交变电流的有效值就是它的平均值B．任何交变电流的有效值都是它最大值的1 2C．如果交变电流接在电阻R上产生的热量为Q，那么该交变电流的有效值为Q RD．以上说法均不正确答案 D解析有效值是根据电流的热效应来定义的，平均值并不是有效值，例如线圈在匀强磁场中转动一圈，其平均电动势为零，故A错．在正弦(余弦)式交变电流中，其有效值为最大值的12，对于其他交变电流并不一定满足此关系，故B错．交变电流要产生热量需要一定的时间，C选项中没有告诉时间，因此是错误的．3．下列关于交变电流的说法正确的是()A．若交变电流的峰值为5 A，则它的最小值为－5 AB．用交流电流表测交变电流时，指针来回摆动C．我国工农业生产和生活用的交变电流频率为50 Hz，故电流方向每秒改变100次D．正弦交变电流i＝20sin (10πt) A的峰值为20 A，频率为100 Hz答案 C解析电流的负值表示电流方向与规定正方向相反，不表示大小，A项错误；交流电流表测交变电流时，指针不会来回摆动，B项错误；我国工农业生产和生活用的交变电流，周期为0.02 s，交流电方向一个周期改变两次，所以每秒改变100次，C项正确；由ω＝2πf得正弦交变电流i＝20sin (10πt) A的频率为5 Hz，D项错误．题组二非正弦式交变电流有效值的计算4．阻值为1 Ω的电阻上通以交变电流，其i－t关系如图1所示，则在0～1 s内电阻上产生的热量为 ( )图1A ．1 JB ．1.5 JC ．2 JD ．2.8 J答案 D解析 因为所加的电流为交变电流，大小在变化，所以只能分时间段来求热量．在0～1 s 内有效电流的瞬时值大小为1 A 和2 A 的时间段分别为t 1＝0.4 s ，t 2＝0.6 s ，所以Q ＝I 21Rt 1＋I 22Rt 2＝2.8 J.5．某一交变电流的电压波形如图2所示，求这一交变电流的电压的有效值U .图2答案 210 V解析 假设让一直流电压U 和如题图所示的交流电压分别加在同一电阻两端，交变电流在一个周期内产生的热量Q 1＝2(U 21R ·T 4＋U 22R ·T4)＝82R ·T 2＋42R ·T 2.直流电在一个周期内产生的热量Q 2＝U 2R ·T .由交变电流有效值的定义知Q 1＝Q 2，即82R ·T 2＋42R ·T 2＝U 2R ·T .解得U ＝210 V.题组三 正弦式交变电流有效值的计算6．如图3甲是小型交流发电机的示意图，两磁极N 、S 间的磁场可视为水平方向的匀强磁场，为交流电流表．线圈绕垂直于磁场方向的水平轴OO ′沿逆时针方向匀速转动，从图示位置开始计时，产生的交变电流随时间变化的图像如图乙所示，以下判断正确的是 ( )图3A ．电流表的示数为10 AB ．线圈转动的角速度为50π rad/sC ．0.01 s 时线圈平面与磁场方向平行D ．0.02 s 时电阻R 中电流的方向自右向左答案 AC7．电阻R 1、R 2与交流电源按照如图4甲所示方式连接，R 1＝10 Ω、R 2＝20 Ω.合上开关S 后，通过电阻R 2的正弦交变电流i 随时间t 变化的情况如图乙所示．则( )图4A ．通过R 1的电流的有效值是1.2 AB ．R 1两端的电压有效值是6 VC ．通过R 2的电流的最大值是1.2 2 AD ．R 2两端的电压最大值是6 2 V 答案 B解析 由题图乙可得，正弦交变电流的最大值I m ＝0.6 2 A ，所以电流的有效值I ＝I m2＝0.6 A ，电阻R 1、R 2串联，所以电流的最大值均为0.6 2 A ，有效值均为0.6 A ．由欧姆定律U ＝IR 得，U 1＝IR 1＝6 V ，所以U 1m ＝2U 1＝6 2 V ；U 2＝IR 2＝12 V ，U 2m ＝2U 2＝12 2 V. 8.在图5所示电路中，A 是熔断电流I 0＝2 A 的保险丝，电阻可不计，R 是可变电阻，S 是交流电源．交流电源的内电阻不计，其电动势随时间变化的规律是e ＝2202sin 314t V ．为了不使保险丝熔断，可变电阻的阻值应该大于( )图5A ．110 2 ΩB ．110 ΩC ．220 ΩD ．220 2 Ω答案 B解析 E ＝220 V ，R min ＝E I 0＝2202Ω＝110 Ω.9．把U 0＝10 V 的直流电压加在阻值为R 的电阻上，其发热功率跟另一个正弦交变电压加在阻值为R2上的电功率相同，则这个交变电流的电压的峰值为 ( )A ．10 VB ．10 2 VC ．20 VD ．20 2 V答案 A解析 直流电压U 0加在阻值为R 的电阻上，而交变电流加在阻值为R2的电阻上，它们联系的桥梁是发热功率相等．设这个交变电压的有效值为U ，则由电功率公式得U 20R T ＝U 2R2T ，U＝2U 02，故U m ＝ 2U ＝U 0＝10 V ．正确答案为A.题组四 瞬时值、峰值、有效值、平均值的区别应用10．矩形线圈在匀强磁场中匀速转动，从中性面开始转动180°的过程中，平均感应电动势和最大感应电动势之比为( ) A ．π/2B ．2/πC ．2πD ．π答案 B11.如图6所示，线圈abcd 的面积是0.05 m 2，共100匝，线圈电阻为1 Ω，外接电阻R ＝9 Ω，匀强磁场的磁感应强度为B ＝1πT ，当线圈以300 r/min 的转速匀速转动时，求：图6(1)电路中交流电压表和交流电流表的示数；(2)线圈从图示位置转过90°的过程中通过电阻R 的电荷量． 答案 (1)31.86 V 3.54 A (2)0.16 C 解析 (1)E m ＝NBSω＝100×1π×0.05×2π×30060 V ＝50 VE ＝E m2＝25 2 V ≈35.4 V.电流表示数I ＝ER ＋r ＝3.54 A ，电压表示数U ＝IR ＝3.54×9 V ＝31.86 V. (2)从图示位置转过90°的过程中， E ＝N ΔΦΔt ，又因为I ＝E R ＋r ，q ＝I Δt ，联立得q ＝N ΔΦR ＋r ＝NBSR ＋r≈0.16 C.12.如图7所示，矩形线圈面积为S ，匝数为N ，线圈电阻为r ，在磁感应强度为B 的匀强磁场中绕OO ′轴以角速度ω匀速转动，外电路电阻为R .当线圈由图示位置转过90°的过程中，求：教科版高中物理必修 高考必刷知识点及题库教科版高中物理必修 高考必刷知识点及题库图7(1)通过电阻R 的电荷量q ；(2)电阻R 上所产生的热量Q .答案 (1)NBS R ＋r (2)πN 2B 2S 2ωR 4(R ＋r )2解析 本题考查交变电流平均值、有效值的应用，关键要知道求电荷量用交变电流的平均值，求热量用交变电流的有效值．(1)依题意磁通量的变化量ΔΦ＝BS ，线圈转过90°的时间为Δt ＝T 4＝2π4ω＝π2ω，平均感应电动势为E ＝N ΔΦΔt ＝2NBSωπ.平均感应电流为I ＝E R ＋r ＝2NBSωπ(R ＋r ).通过电阻R 的电荷量为q ＝I ·Δt ＝NBS R ＋r. (2)线圈中感应电动势有效值和最大值E m 的关系是E ＝E m 2＝NBSω2，电路中电流的有效值为I ＝E R ＋r ＝NBSω2(R ＋r ). 电阻R 上产生的热量为Q ＝I 2Rt ＝πN 2B 2S 2ωR 4(R ＋r )2.。

教科版高中物理选修（3-2）第2章第4、5节《电容器在交流电路中的作用电感器在交流电路中的作用》学案电感器在交流电路中的作用[目标定位] 1.通过演示实验了解电感器和电容器对交变电流的阻碍和导通作用.2.知道感抗和容抗的物理意义以及与哪些因素有关.3.能够分析简单电路中的电容器、电感器的作用．一、电容器对交流电的阻碍作用[问题设计]如图1甲、乙所示，把灯泡和电容器串联起来，先把它们接到直流电源上，再把它们接到交流电源上，观察灯泡的发光情况．图1(1)分析电容器能通交流的原因．(2)若把图乙中的电容器去掉，变成图丙所示电路，会发生什么现象？说明了什么？(3)在图乙中，改变电容器的电容和电源频率，灯泡亮度会有什么变化？答案(1)把交流电源接到电容器两个极板上后，当电源电压升高时，电源给电容器充电，电荷向电容器极板上聚集，在电路中，形成充电电流；当电源电压降低时，电容器放电，电荷从极板上流出，在电路中形成放电电流．电容器交替进行充电和放电，电路中就有了电流，好像是交流“通过”了电容器，但实际上自由电荷并没有通过电容器两极板间的绝缘介质．(2)灯泡变得比乙中亮，说明电容器对交变电流有阻碍作用．(3)电容变大时，灯泡变亮；频率增大时，灯泡变亮．[要点提炼]1．容抗：电容器对交流电的阻碍作用．2．影响容抗的因素：电容器的电容越大，交流电的频率越高，容抗越小．3．注意：电容器能通交变电流，并不是电荷真的穿过了电容器．4．电容器在电路中的作用：通交流，隔直流；通高频，阻低频.二、电感器对交流电的阻碍作用[问题设计]如图2所示，把带铁芯的线圈L与小灯泡串联起来，先把它们接到直流电源上，再把它们接到交流电源上，取直流电源的电压与交流电压的有效值相等．图2(1)对比两种情况下灯泡的亮度有什么不同？说明了什么？(2)乙图中换用自感系数更大的线圈或调换频率更高的交流电源，灯泡的亮度有何变化？说明了什么？答案(1)甲图中灯泡比乙图中灯泡更亮，说明电感器对交变电流有阻碍作用．(2)不论是换用自感系数更大的线圈还是调换频率更高的交流电源，灯泡均变得更暗，说明线圈的自感系数越大，交流电的频率越高，线圈对交流电的阻碍作用越大．[要点提炼]1．感抗：电感器对交变电流的阻碍作用的大小．2．影响感抗的因素：线圈的自感系数越大，交流电的频率越高，感抗越大．3．注意：电感器的感抗是由变化的电流在线圈中产生的感应电动势引起的，与制成线圈导体的电阻无关．4．扼流圈是利用电感对交变电流的阻碍作用制成的电感线圈．(1)高频扼流圈高频扼流圈的自感系数很小，只对高频交变电流有较大的阻碍作用，对低频交变电流的阻碍作用较小，对直流电流的阻碍作用更小．它具有“通直流，通低频，阻高频”的作用．(2)低频扼流圈低频扼流圈的自感系数很大，既使交流的频率较低，它产生的感抗也很大．它具有“通直流，阻交流”的作用．三、电阻、感抗、容抗的作用及区别1．容抗的大小除了与电容自身的性质有关，还与交变电流的频率有关，频率越高，容抗越小．(填“大”或“小”)2．感抗的大小除了与电感线圈自身的性质有关外，还与交变电流的频率有关，频率越高，感抗越大．(填“大”或“小”)3．电阻无论对直流还是交流，阻碍作用相同，只取决于电阻本身．一、对容抗的理解例1如图3所示，接在交流电源上的灯泡正常发光，以下说法正确的是 ( )图3A．把电介质插入电容器，灯泡变亮B．增大电容器两极板间的距离，灯泡变亮C．减小电容器两极板间的正对面积，灯泡变暗D．使交变电流频率减小，灯泡变暗解析把电介质插入电容器，电容变大，容抗变小，电容器对交变电流阻碍作用变小，所以灯泡变亮，故A正确；增大电容器两极板间的距离，电容变小，电容器对交变电流阻碍作用变大，所以灯泡变暗，故B错误；减小电容器两极板间的正对面积，电容变小，灯泡变暗，故C 正确；使交变电流频率减小，电容器对交变电流阻碍作用变大，灯泡变暗，故D正确．答案ACD二、对感抗的理解例2如图4所示的实验电路中，若直流电压和交变电压的有效值相等，S为双刀双掷开关，下列叙述正确的是( )图4A．当S掷向a、b时灯较亮，掷向c、d时灯较暗B．当S掷向a、b时灯较暗，掷向c、d时灯较亮C．S掷向c、d，把电感线圈中的铁芯抽出时灯变亮D．S掷向c、d，电源电压不变，而使频率减小时，灯变暗解析线圈对恒定电流无感抗，对交变电流有感抗，当交流电频率减小时，感抗变小，灯变亮，并且是有铁芯时感抗更大，故铁芯抽出时灯变亮，故A、C正确．答案AC三、电阻、感抗、容抗的对比例3如图5所示，电路中完全相同的三只灯泡L1、L2、L3分别与电阻R、电感L、电容C串联，然后再并联到220 V、50 Hz的交流电路上，三只灯泡亮度恰好相同．若保持交变电压不变，将交变电流的频率增大到60 Hz，则发生的现象是( )图5A．三灯亮度不变B．三灯均变亮C．L1亮度不变、L2变亮、L3变暗D．L1亮度不变、L2变暗、L3变亮解析当交变电流的频率变大时，线圈的感抗变大，电容器的容抗变小，因此L3变亮，L2变暗．又因为电阻在直流和交流电路中起相同的作用，故L1亮度不变，所以选D.答案 D四、电感器、电容器在电路中的应用例4在收音机线路中，经天线接收下来的电信号既有高频成分，又有低频成分，经放大后送到下一级，需要把低频成分和高频成分分开，只让低频成分输送到再下一级，可以采用如图6所示电路，其中a 、b 应选择的元件是 ()图6A ．a 是电容较大的电容器，b 是低频扼流圈B ．a 是电容较大的电容器，b 是高频扼流圈C ．a 是电容较小的电容器，b 是低频扼流圈D ．a 是电容较小的电容器，b 是高频扼流圈解析 电容器具有通高频、阻低频的作用，这样的电容器电容较小，所以a 处放电容较小的电容器，电感线圈在该电路中要求起到通低频、阻高频的作用，b 处接一个高频扼流圈，D 对． 答案D电容器和电感器在交流电路中的作用⎩⎪⎪⎨⎪⎪⎧电容⎩⎪⎨⎪⎧ 容抗：电容对交变电流阻碍作用的大小容抗的大小：C 越大、f 越高，容抗越小应用⎩⎪⎨⎪⎧ 隔直电容器：通交流，隔直流高频旁路电容器：通高频，阻低频电感⎩⎪⎨⎪⎧ 感抗：电感对交变电流阻碍作用的大小感抗的大小：L 越大、f 越高，感抗越大应用⎩⎪⎨⎪⎧ 低频扼流圈：通直流，阻交流高频扼流圈：通直流，通低频，阻高频1．(对容抗的理解)如图7所示，白炽灯和电容器串联后接在交流电源的两端，当交流电源的频率增大时 ( )图7A．电容器电容增大 B．电容器电容减小C．灯变暗 D．灯变亮答案 D解析电容器的电容是由电容器本身的特性决定的，与外加的交流电源的频率无关，选项A、B 错误．当交流电源的频率增大时，电容器充、放电的速度加快，电容器的容抗减小，电流增大，灯变亮，故选项C错误，D正确．2. (对感抗的理解)在如图8所示的电路中，L为电感线圈，灯泡的电阻为R，电流表内阻为零，电压表内阻无限大，交流电源的电压u＝2202sin (100πt) V．若保持电压的有效值不变，只将电源频率改为100 Hz，下列说法正确的是( )图8A．电流表示数增大B．电压表示数增大C．灯泡变暗D．灯泡变亮答案BC解析由u＝2202sin (100πt) V，可得电源原来的频率f＝ω2π＝100π2πHz＝50 Hz，当电源频率由原来的50 Hz增为100 Hz时，线圈的感抗增大，在电压不变的情况下，电路中的电流减小，选项A错误；灯泡的电阻R是一定的，电流减小时，实际消耗的电功率(P＝I2R)减小，灯泡变暗，选项C正确，D错误；电压表与电感线圈并联，其示数为线圈两端的电压U L，设灯泡两端电压为U R，则电源电压的有效值为U＝U L＋U R，因U R＝IR，故电流I减小时，U R减小，因电源电压的有效值保持不变，故U L＝U－U R增大，选项B正确．3. (电阻、感抗、容抗的对比)如图9所示，三个灯泡相同，而且足够耐压，电源内阻忽略(两电源的电动势相同)．单刀双掷开关S接A时，三个灯亮度相同，那么S接B时( )图9A．三个灯亮度相同B．甲灯最亮，丙灯不亮C．甲灯和乙灯亮度相同，丙灯不亮D．只有丙灯不亮，乙灯最亮答案 D解析开关S接A时，甲、乙、丙三个支路均有交流电通过，开关S接B时，电路处于直流工作状态．电容器C“隔直流、通交流”；电感线圈L“阻交流、通直流”；R对交流电、直流电有相同的阻抗．可判断S接B时电路中I丙＝0，I甲不变，I乙增大；又因为灯泡亮度与功率(P＝I2R)成正比，所以只有丙灯不亮，乙灯最亮.题组一对容抗的理解1．对交变电流通过电容器的理解正确的是( )A．交变电流能够使电容器极板间的绝缘介质变成导体B．交变电流定向移动的电荷通过电容器两极板间的绝缘介质C．交变电流能够使电容器交替进行充电、放电，电路中就有了电流，表现为交变电流通过了电容器D．交变电流通过了电容器，实际上自由电荷并没有通过电容器极板间的绝缘介质(击穿除外) 答案CD解析电流能“通过”电容器，并非自由电荷真的通过电容器两极板间的绝缘介质，而是交变电流交替对电容器充、放电，电路中有了电流，表现为交变电流通过了电容器．2．有两个电容器的电容分别为C1＝5 μF和C2＝3 μF，分别加在峰值一定的正弦交流电源上，在下列各种情况下，哪一种情况通过电容器的电流最大( )A．在C1上所加交变电流频率为50 HzB．在C2上所加交变电流的频率为50 HzC．在C1上所加交变电流的频率为100 HzD．在C2上所加交变电流的频率为100 Hz答案 C解析电容越大，交变电流频率越大，容抗越小，电流越容易通过电容器．C1>C2,100 Hz>50 Hz，所以C正确．3．如图1所示的电路，F为一交流发电机，C为平行板电容器，为使电流表A的示数增大，可行的办法是 ( )图1A．使发电机F的转速增大B．使发电机F的转速减小C．在平行板电容器间换用介电常数较小的电介质D．使电容器两极板间的距离增大答案 A解析当发电机转速增大时，交变电流的频率增大，容抗减小，电流表A的读数增大，A项正确，B项错误；在平行板电容器间换用介电常数较小的电介质时，电容器的电容减小，电容器两极板间距离增大时电容也减小，当电容减小时，容抗增大，对交变电源的阻碍作用增大，电流表A示数减小，C、D两项均错误．题组二对感抗的理解4. 一个灯泡通过一个粗导线线圈与一交流电源相连接，如图2所示．一铁棒插进线圈后，该灯将( )图2A．变亮B．变暗C．对灯的亮度没影响D．无法判断答案 B解析在线圈内由于磁场变化而产生的感应电动势，总是阻碍电流变化，正是这种阻碍变化的特性，使线圈产生了感抗．加入铁芯改变了电感线圈的自感系数，使自感系数增大，感抗增大，降落的电压增大，灯泡两端的电压减小，所以灯变暗．5. 如图3所示，输入端a、b的输入电压既有直流成分，又有交流成分，以下说法中正确的是(L的直流电阻不为零但较小)( )图3A．直流成分只能从L通过B．交流成分只能从R通过C．通过R的既有直流成分又有交流成分D．通过L的直流成分比通过R的直流成分要大答案CD解析由于线圈L的直流电阻不为零，所以有直流通过R，而线圈对交流有阻碍作用，因此也有交流成分通过R，B错，C正确；由于R对交流也有阻碍作用，所以也有交流成分通过L，A 错；因为线圈的直流电阻较小，所以通过线圈的直流成分比通过R的要大，D正确．题组三电阻、感抗、容抗的对比6. 如图4所示，甲、乙是规格相同的灯泡，接线柱a、b接电压为U的直流电源时，无论电源的正极与哪一个接线柱相连，甲灯均能正常发光，乙灯完全不亮．当a、b接电压的有效值为U 的交流电源时，甲灯发出微弱的光，乙灯能正常发光，则下列判断正确的是( )图4A．与甲灯串联的元件x是电容器，与乙灯串联的元件y是电感线圈B．与甲灯串联的元件x是电感线圈，与乙灯串联的元件y是电容器C．与甲灯串联的元件x是二极管，与乙灯串联的元件y是电容器D．与甲灯串联的元件x是电感线圈，与乙灯串联的元件y是二极管答案 B解析由a、b接直流电流时的现象可知，元件x“通直流”，元件y“隔直流”，由a、b接交流电源时的现象可知，元件x“阻交流”，元件y“通交流”，根据电容器和电感线圈的特点，可判断元件x是电感线圈，元件y是电容器，选项B正确．7. 如图5所示，在电路两端加上正弦交流电，保持电压有效值不变，使频率增大，发现各灯的亮暗情况是：灯L1变亮，灯L2变暗，灯L3不变，则M、N、L中所接元件可能是 ( )图5A．M为电阻，N为电容器，L为电感线圈B．M为电感线圈，N为电容器，L为电阻C．M为电容器，N为电感线圈，L为电阻D．M为电阻，N为电感线圈，L为电容器答案 C解析题组四电感器、电容器在电路中的应用8. 在电子技术中，从某一装置输出的电流既有高频成分又有低频成分，如果只需把低频成分输送到下一级装置，如图6所示，则下列做法合理的是( )图6A．在a、b间接入一个电容器B．在a、b间接入一个低频扼流圈C．在a、b间接入一个高频扼流圈D．在a、b间接入一个电容器或高频或低频扼流圈都可以答案 C解析电容器是“通高频，阻低频”，低频扼流圈“通直流，阻交流”，而高频扼流圈“通直流，通低频，阻高频”，C对．9．如图7甲、乙所示是电子技术中的常用电路，a、b是各部分电路的输入端，其中输入的交流高频成分用“”表示，交流低频成分用“～”表示，直流成分用“－”表示．关于两图中负载电阻R上得到的电流特征，下列判断正确的是 ( )图7A．图甲中R得到的是交流成分B．图甲中R得到的是直流成分C．图乙中R得到的是低频成分D．图乙中R得到的是高频成分答案AC解析当交变电流加在电容器上时，有“通交流、隔直流，通高频、阻低频”的特性，题图甲中电容器隔直流，R得到的是交流成分，A正确，B错误；题图乙中电容器通过交流高频成分，阻碍交流低频成分，R得到的是低频成分，C正确，D错误．10．某一电学黑箱内可能有电容器、电感线圈、定值电阻等元件，在接线柱间以如图8甲所示的“Z”字形连接(两接线柱间只有一个元件)．为了确定各元件种类，小华同学把DIS计算机辅助实验系统中的电流传感器(相当于电流表)与一直流电源、滑动变阻器、开关串联后，分别将AB、BC、CD接入电路，闭合开关，计算机显示的电流随时间变化的图像分别如图9a、b、c所示，则下列判断中正确的是( )图8图9A．AB间是电容器 B．BC间是电感线圈C．CD间是电容器 D．CD间是定值电阻答案ABD解析根据题图a可知，有瞬时充电电流，稳定后电路中无电流，说明AB间是电容器，充电完毕，电路为开路，故A正确．根据题图b可知，阻碍电流增大，但是稳定后电流恒定，符合电感线圈的特点，所以BC间为电感线圈，故B正确．根据题图c，接通电路后，电流马上达到稳定值，说明CD间为定值电阻，故C错误，D正确．。

5.2 《描述交变电流的物理量》教学设计
设计思想：
学生在第一次接触描述交流电的物理量。

为了让学生更好地体验科学探究的方法和过程，发展自主学习能力，培养良好的思维品质，本节课的教学采用如下教学流程：答案猜想、提出问题、通过自己阅读课本和听教师讲授得出结论。

教学过程中注重教师的“导”和“参与”，适时、适度地参与学生的研究活动。

核心素养：
通过《描述交变电流的物理量》的学习过程，培养学生运用类比、迁移的科学方法分析新问题的意识和能力；培养学生关注日常生活中的物理现象，养成善于观察和思考的好习惯。

教学目标：
1．理解交变电流的周期、频率以及它们之间的关系。

知道我国生产和生活用电的周期（频率）的大小。

2．理解什么是交变电流的峰值和有效值，知道它们之间的关系，会应用正弦式交变电流有效值公式进行有关计算。

知道电器上标注的、电表测量的和通常所说的电压、电流为有效值．
3．能利用有效值定义计算某些交变电流的有效值。

教学重点：
交变电流有效值概念。

教学难点：
交变电流有效值概念及计算。

教学过程：
二．交变电流的峰值（E，I，U）和有效值（
1、明确周期；
42
32。

1．交变电流学习目标知识脉络1．了解恒定电流和交变电流的概念．2．知道交变电流的产生过程和电动势与电流方向的变化规律．(重点)3．理解正弦交变电流的变化规律及表达式，知道中性面、瞬时值的概念．(重点、难点)[自主预习·探新知][知识梳理]一、交变电流1．恒定电流大小和方向都不随时间变化的电流，称为恒定电流．2．交变电流(1)定义：大小和方向随时间做周期性变化的电流，称为交变电流，简称交流电．(2)正弦交变电流：电流随时间按正弦函数规律变化的交变电流，简称正弦交流电．二、正弦交流电的产生和表述1．产生：闭合矩形线圈在匀强磁场中绕垂直于磁场方向的轴匀速转动时，线圈中产生的感应电流就是正弦交流电．2．描述函数图像瞬时电动势：e＝E m sin ωt瞬时电压：u＝U m sin_ωt瞬时电流：i＝I m sin_ωt最大值表达式：E m＝NBSω.3．中性面：线圈平面与磁场垂直的位置．[基础自测]1．思考判断(1)交变电流指的是正弦交流电．(×）(2)教室的照明电路中所用的是正弦式交流电．(√）(3)电流方向做周期性变化的电流就是交变电流．(√）(4)只要闭合线圈在匀强磁场里匀速转动就一定产生正弦交变电流．(×）(5)正弦交变电流的函数形式与计时起点有关．(√）(6)当线圈中的磁通量为零时，产生的电流也为零．(×）2．下列四个图像中不属于交流电的是( )D[A、B、C中e的方向均做周期性变化，故它们属于交流电，D中e的大小变化而方向不变，属直流电．] 3．如图2-1-1所示，一线圈在匀强磁场中匀速转动，经过图示位置时( )【导学号：24622053】图2-1-1A．穿过线圈的磁通量最小，磁通量的变化率最大B．穿过线圈的磁通量最大，磁通量的变化率最大C．穿过线圈的磁通量最大，磁通量的变化率最小D．穿过线圈的磁通量最小，磁通量的变化率最小A[由图可知线圈平面与磁感线平行，应处于垂直于中性面的平面，此时穿过线圈的磁通量最小，磁通量的变化率最大，所以A选项正确．][合作探究·攻重难]交变电流的产生1．产生在匀强磁场中，绕垂直磁场方向的轴匀速转动的线圈中产生的是交变电流，实验装置如图2-1-2所示．图2-1-22．过程分析(如图2-1-3所示)图2-1-3线圈由甲位置转到乙位置过程中，电流方向为b→a→d→c.线圈由乙位置转到丙位置过程中，电流方向为b→a→d→c.线圈由丙位置转到丁位置过程中，电流方向为a→b→c→d.线圈由丁位置转到甲位置过程中，电流方向为a→b→c→d.3．两个特殊位置对比位置中性面中性面的垂面磁通量最大零磁通量变化率零最大感应电动势零最大线圈边缘切割磁感线的有效速度零最大感应电流零最大电流方向改变不变(多选)矩形线框绕垂直于匀强磁场且在线框平面内的轴匀速转动时产生了交变电流，下列说法正确的是( )【导学号：24622054】A．当线框位于中性面时，线框中感应电动势最大B．当穿过线框的磁通量为零时，线框中的感应电动势也为零C．每当线框经过中性面时，感应电动势或感应电流的方向就改变一次D．线框经过中性面时，各边切割磁感线的速度为零CD[线框位于中性面时，线框平面与磁感线垂直，穿过线框的磁通量最大，原来切割磁感线的两边此时与磁感线平行，即不切割磁感线，所以感应电动势等于零，此时穿过线框的磁通量的变化率也等于零，感应电动势或感应电流的方向也就在此时发生变化．线框垂直于中性面时，穿过线框的磁通量为零，但切割磁感线的两边都垂直切割磁感线，有效切割速度最大，所以感应电动势最大，也可以说此时穿过线框的磁通量的变化率最大，故C、D选项正确．][针对训练]1．(多选)下列各图中，线圈中能产生交变电流的有( )A BC DBCD[B、C、D中当线圈在磁场中转动时，穿过线圈的磁通量变化，会产生感应电流，而A中线圈转动时，穿过线圈的磁通量始终为零，无感应电流产生，故B、C、D正确．]2．(多选)如图2-1-4甲所示，一矩形闭合线圈在匀强磁场中绕垂直于磁场方向的轴OO′以恒定的角速度ω转动．从线圈平面与磁场方向平行时开始计时，线圈中产生的交变电流按照如图2-1-4乙所示的余弦规律变化，则在t＝π2ω时刻 ( )甲乙图2-1-4A．线圈中的电流最大B．穿过线圈的磁通量为零C．线圈所受的安培力为零D．线圈中的电流为零CD[线圈转动的角速度为ω，则转过一圈用时2πω，当t＝π2ω时说明转过了14圈，此时线圈位于中性面位置，所以穿过线圈的磁通量最大，B错误；由于此时感应电动势为零，所以线圈中电流为零，线圈所受的安培力为零，A 错误，C、D正确．]正弦交流电的瞬时值和最大值1．瞬时值表达式的推导图2-1-5若线圈平面从中性面开始转动，如图2-1-5所示，则经时间t：ab边的线速度跟磁感线方向的夹角：θ＝ωt?ab边转动的线速度大小：v＝ωR＝ωL ad 2?ab边的感应电动势：e ab＝BL ab v sin θ＝BSω2sin ωt?整个一匝线圈产生的电动势：e＝2e ab＝BSωsin ωt?N匝线圈的总电动势：e＝NBSωsin ωt＝E m sin ωt?纯电阻电路电流的瞬时值：i＝eR＋r＝E mR＋rsin ωt＝I m sin ωt?某个电阻R′电压的瞬时值：u＝iR′＝I m R′sinωt＝U m sin ωt 2．峰值表达式(1)E m＝NBSω＝NΦmω.(2)I m＝E m R＋r.(3)U m＝I m R′．3．正弦交变电流的瞬时值表达式(1)e＝NBSωsin ωt＝E m sin ωt.(2)i＝eR＋r＝E mR＋rsin ωt＝I m sin ωt.(3)u＝iR＝I m R sin ωt＝U m sin ωt.上面各式中的e、i、u仅限于从中性面开始计时的情况．若从垂直于中性面(即从线圈平面与磁场平行时)开始计时，则上述表达式应为e＝E m cos ωt，i＝I m cos ωt，u＝U m cos ωt.一矩形线圈，面积是0.05 m2，共100 匝，线圈电阻r＝2 Ω，外接电阻R＝8 Ω，线圈在磁感应强度B＝1πT的匀强磁场中以n＝300 r/min的转速绕垂直于磁感线的轴匀速转动，如图2-1-6所示，若从中性面开始计时，求：图2-1-6(1)线圈中感应电动势的瞬时值表达式；(2)线圈从开始计时经130s时线圈中由此得到的感应电流的瞬时值；(3)外电路R两端电压瞬时值的表达式．思路点拨：①线圈在匀强磁场中绕垂直于磁场的轴匀速转动时电动势的最大值E m＝NBSω.②感应电动势瞬时值表达式与开始计时的位置有关，若从中性面开始计时，则e＝E m sin ωt.【解析】(1)线圈转速n＝300 r/min＝5 r/s角速度ω＝2πn＝10π rad/s线圈产生的感应电动势最大值E m＝NBSω＝50 V由此得到的感应电动势瞬时值表达式为e＝E m sin ωt＝50sin 10πt V.(2)将t＝130s代入感应电动势瞬时值表达式中，得e′＝50sin(10π×130)V＝25 3 V对应的感应电流i′＝e′R＋r＝532A.(3)由欧姆定律得u＝eR＋rR＝40sin 10πt V.【答案】(1)e＝50sin 10πt V (2)532A(3)u＝40sin 10πt V(1)求交变电流瞬时值的方法①确定线圈转动从哪个位置开始计时；②确定表达式是正弦函数还是余弦函数；③确定转动的角速度ω＝2πn(n的单位为r/s)、E m＝NBSω；④写出表达式，代入角速度求瞬时值．(2)线圈在匀强磁场中匀速转动产生正弦式交变电流，产生的交变电流与线圈的形状无关．如图所示，若线圈的面积与例2中题图所示线圈面积相同，则答案完全相同．[针对训练]3．某线圈在匀强磁场中转动所产生的电动势变化规律为e＝E m sin ωt，保持其他条件不变，使该线圈的转速和匝数同时增加一倍，则此时所产生的电动势的瞬时值表达式为( )【导学号：24622055】A．e′＝2E m sin 2ωt B．e′＝2E m sin ωtC．e′＝4E m sin 2ωt D．e′＝4E m sin ωtC[因ω＝2πn，故转速加倍时，角速度也加倍，根据E m＝NBSω，转速和匝数均加倍时，电动势的峰值将变为原来的4倍，所以选项C正确．]4.一矩形线圈在匀强磁场中匀速转动时，产生的感应电动势最大值为50 V，那么该线圈从如图2-1-7所示位置转过30°时，线圈中的感应电动势大小为( )图2-1-7A．50 V B．25 3 VC．25 V D．10 VB[矩形线圈从图示位置开始计时转动产生的感应电动势e＝50cos ωt V，所以当线圈转过30°时，线圈中的感应电动势大小为50cos 30° V＝25 3 V，选项B正确．]交变电流的图像问题交变电流随时间t的变化规律不再是简单的正比例关系，所以借助图像来分析研究比单纯用代数的方法更简捷、直观．1．从如图2-1-8所示的交变电流定以下量：图2-1-8(1)可以读出电动势的最大值E m.(2)可根据线圈转至中性面时电动势为零的特点，确定线圈处于中性面的时刻，确定了该时刻，也就确定了磁通量最大的时刻和磁通量变化率最小的时刻．(3)可根据线圈转至与磁场平行时感应电动势最大的特点，确定线圈与中性面垂直的时刻，此时刻也就是磁通量为零的时刻和磁通量变化率最大的时刻．(4)可以确定某一时刻电动势大小以及某一时刻电动势的变化趋势．2．交变电流的电压或电流变化的快慢(变化率)，在图线上等于某瞬间切线的斜率，它与电压或电流瞬时值的大小是两回事．瞬时值最大时，变化率最小(等于零)；瞬时值为零时，变化率恰好最大．在具体问题中，必须弄清楚哪些量与瞬时值有关，哪些量与变化率有关．(多选)一矩形线圈，绕垂直于匀强磁场并位于线圈平面内的固定轴匀速转动．线圈中的感应电动势e 随时间t变化的规律如图2-1-9所示，则下列说法正确的是( )图2-1-9A．图中是从线圈平面与磁场方向平行时开始计时的B．t1和t3时刻穿过线圈的磁通量为零C．t1和t3时刻穿过线圈的磁通量的变化率为零D．感应电动势e的方向变化时，穿过线圈的磁通量最大思路点拨：解答本题时应弄清以下两点：①线圈转动过程中几个特殊位置的特点．②磁通量、磁通量的变化率、感应电动势、感应电流之间的关系．ACD[由题图可知，当t＝0时，感应电动势最大，说明穿过线圈的磁通量的变化率最大，磁通量为零，即是从线圈平面与磁场方向平行时开始计时的，选项A正确；t1、t3时刻感应电动势为零，穿过线圈的磁通量的变化率为零，磁通量最大，选项B错误，C正确；感应电动势e的方向变化时，线圈通过中性面，穿过线圈的磁通量最大，选项D正确．]交变电流图像问题的分析方法(1)看清两轴物理量的物理意义，分清是何种图像．(2)分析“斜率”“截距”“点”表示的物理意义．(3)掌握“图与图”“图与式”和“图与物”间的对应关系．[针对训练]5. (多选)一矩形线圈的匝数为50匝，在匀强磁场中绕垂直于磁场方向的轴匀速转动时，穿过线圈的磁通量随时间的变化规律如图2-1-10所示．下列结论正确的是( )图2-1-10A．在t＝0.1 s和t＝0.3 s时，电动势最大B．在t＝0.2 s和t＝0.4 s时，电动势方向发生改变C．电动势的最大值是157 VD．在t＝0.4 s时，磁通量的变化率最大，为 3.14 Wb/sCD[在t＝0.1 s和t＝0.3 s时，穿过线圈的磁通量最大，但其变化率为零，电动势为零，选项A错误；在t ＝0.2 s和t＝0.4 s时，穿过线圈的磁通量为零，但磁通量的变化率最大，电动势最大，电动势方向不变，选项B错误；根据电动势的最大值E m＝nBSω，Φm＝BS，ω＝2πT，可得E m＝50×0.2×2×3.140.4V＝157 V，选项C正确；在t＝0.4 s时，磁通量的变化率最大，为E mn＝3.14 Wb/s，选项D正确．]6．如图2-1-11甲所示，一矩形线圈abcd放置在匀强磁场中，并绕过ab、cd中点的轴OO′以角速度ω逆时针匀速转动．若以线圈平面与磁场夹角θ＝45°时(如图2-1-11乙)为计时起点，并规定当电流自a流向b时电流方向为正．下列四个选项中正确的是( )图2-1-11B[当从题图乙所示位置转过π4时刻，线圈处在中性面位置，感应电流为零，且在此段转动时间内电流方向为从b流向a，故选项B正确．][当堂达标·固双基]1．(多选)关于交变电流和直流电的说法中，正确的是( )【导学号：24622056】A．如果电流大小做周期性变化，则一定是交变电流B．直流电的大小可以变化，但方向一定不变C．交变电流一定是按正弦或余弦规律变化的D．交变电流的最大特征就是电流的方向发生周期性的变化BD[直流电的特征是电流方向不变，交流电的特征是电流方向周期性改变．另外交变电流不一定都是正弦交流电或余弦交流电．故选B、D.]2．(多选)矩形线圈在匀强磁场中绕垂直磁场的轴匀速转动，在线圈平面经过中性面瞬间( )A．线圈平面与磁感线平行B．通过线圈的磁通量最大C．线圈中的感应电动势最大D．线圈中感应电流的方向改变BD[在线圈平面垂直于磁感线时，各边都不切割磁感线，线圈中没有感应电流，这样的位置叫做中性面．根据这一定义，线圈平面经过中性面瞬间，通过线圈的磁通量最大，线圈中的感应电动势为零，此时，感应电流的方向发生改变，所以选项B、D正确．]3．如图2-1-12所示为演示交变电流产生的装置图，关于这个实验，正确的说法是( )【导学号：24622057】图2-1-12A．线圈每转动一周，指针左右摆动两次B．图示位置为中性面，线圈中无感应电流C．图示位置ab边的感应电流方向为a→bD．线圈平面与磁场方向平行时，磁通量变化率为零C[线圈在磁场中匀速转动时，在电路中产生呈周期性变化的交变电流，图示位置为垂直中性面，线圈中感应电流最大，故B错误；线圈经过中性面时电流改变方向，线圈每转动一周，有两次通过中性面，电流方向改变两次，指针左右摆动一次；线圈处于图示位置时，ab边向右运动，由右手定则知，ab边的感应电流方向为a→b；线圈平面与磁场方向平行时，ab、cd边垂直切割磁感线，线圈产生的电动势最大，也可以这样认为，线圈处于竖直位置时，※精品试卷※推荐下载磁通量为零，但磁通量的变化率最大．] 4．有一10匝正方形线框，边长为20 cm ，线框总电阻为 1 Ω，线框绕OO ′轴以10π rad/s 的角速度匀速转动，如图2-1-13，垂直于线框平面向里的匀强磁场的磁感应强度为0.5 T ．问：图2-1-13(1)该线框产生的交变电流电动势最大值、电流最大值分别是多少？(2)线框从图示位置转过60°时，感应电动势的瞬时值是多大？(3)写出感应电动势随时间变化的表达式．【解析】(1)交变电流电动势最大值为E m ＝NBS ω＝10×0.5×0.22×10π V ＝6.28 V 电流的最大值为I m ＝E m R ＝6.281 A ＝6.28 A.(2)线框转过60°时，感应电动势E ＝E m sin 60°＝5.44 V.(3)由于线框转动是从中性面开始计时的，所以瞬时值表达式为e ＝E m sin ωt ＝6.28sin 10πt V. 【答案】(1)6.28 V 6.28 A (2)5.44 V(3)e ＝6.28sin 10πt V。
