三角网法计算土石方全部过程

测量工作中经常会遇到计算土方问题，计算两期土方是CASS的特色之一，特别是区域土方平衡施工过程中，或测量了两次结果之后，它能一次性为我们计算出同一区域的填挖方土方量，很是方便。

为了使大家深入了解CASS6.1计算两期土方的方法，提出此问题与大家一起讨论学习。

一般来说，下面三种方法均可以计算两期土方：1、两断面线间土方计算2、DTM法两期土方计算3、方格网土方计算（设计面为三角网）三角网法、方格网法是常用的方法，断面法是提供给甲方的方量依据，一般三种方法的计算差距不会超过2%---5% 。

三角网法计算方量：点击等高线，选建立DTM或图面DTM完善点击建立DTM后会显示：选由图面高程点生成，确定。

此时要注意左下角显示的文字，点击回车键即可。

把区域的边界线选中后，就会自动形成三角网，如图所示：三角网形成后，再点击工程运用中的DTM法计算土方量，选中根据图上三角网，如图所示：选中后就会显示下图：注意左下角的提示：输入平场高度（就是设计深度，一般情况要加上超深0.5m）后回车，方量就会在左下角有显示。

方量计算完成。

方格网法计算方量：方格网法计算方量首先要采点，点击工程运用鼠标向下，选指定点生成数据文件，如图所示：然后就会自动跳出一个窗口，如图所示：先把文件放在自己能够找的道的文件里，如桌面，起好名字，保存即可。

窗口自动关闭后，左下角就会显示指定点：，此时，只要把鼠标放在高程点上左击后，会显示地物代码，代码就是点的行政代码，如边界线就写B，房子就写F，现在采点直接回车即可。

回车后，又会显示高程（0.00），这是后，就需要输入你所用鼠标点击的高程点。

水深要有负号，当然，正的水深就不需要加号了，直接输入就好。

最后会显示的是输入点号（1），这一步，只要直接回车就可以了。

就这样把工作区域的点全部踩完。

重新打开CASS成图软件，点击绘图处理的站高程点如下图：就会弹出一个窗口，如下图：找到刚才保存好的采点文件，并打开它，此时，左下角会显示标记高程点的距离（米）：输入2，2米的意思就是点与点之间的距离(直接回车也可)。

三角网土方量计算公式土方工程是土木工程中非常重要的一部分，它涉及到土地的开挖和填方工作，是工程建设中必不可少的环节。

而在进行土方工程时，需要对土方量进行准确的计算，以便合理安排施工进度和材料使用。

而三角网土方量计算公式就是一种常用的计算方法，下面我们将详细介绍这一计算公式的原理和应用。

三角网土方量计算公式的原理是基于三角形的面积计算方法。

在实际的土方工程中，往往需要测量土地的高程和坐标，然后根据这些数据建立三角网，即由一系列相互连接的三角形构成的网格。

通过测量三角形的边长和高程，就可以计算出每个三角形的面积，进而得到整个土地的面积。

而土方量则可以根据土地的面积和高程变化来计算，这就是三角网土方量计算公式的基本原理。

三角网土方量计算公式的具体计算步骤如下：1. 建立三角网，首先需要在土地上进行测量，确定各个测量点的坐标和高程，然后根据这些数据建立三角网。

2. 计算三角形面积，根据三角网的数据，可以计算出每个三角形的面积，这可以通过已知三边长的情况下使用海伦公式来计算，也可以通过高程差和边长来计算。

3. 计算土方量，根据三角形的面积和高程变化，可以计算出每个三角形的土方量，然后将所有三角形的土方量相加，就可以得到整个土地的土方量。

三角网土方量计算公式的应用非常广泛，特别适用于大面积土地的土方量计算。

它可以准确地反映土地的高程变化和不规则形状，是一种比较精确的土方量计算方法。

在实际的土方工程中，三角网土方量计算公式可以帮助工程师们更好地规划土地的开挖和填方工作，提高工程施工的效率和质量。

除了上述基本的三角网土方量计算公式外，还有一些相关的计算方法和工具，可以帮助工程师们更好地进行土方量计算。

比如，现代的测量仪器和软件可以帮助工程师们更快速地建立三角网和进行土方量计算，从而提高工作效率。

此外，还有一些改进的土方量计算公式，可以更好地适应复杂的土地形状和高程变化，使土方量计算更加准确和可靠。

总之，三角网土方量计算公式是土方工程中非常重要的计算方法，它可以帮助工程师们准确地计算土地的土方量，为工程建设提供重要的参考数据。

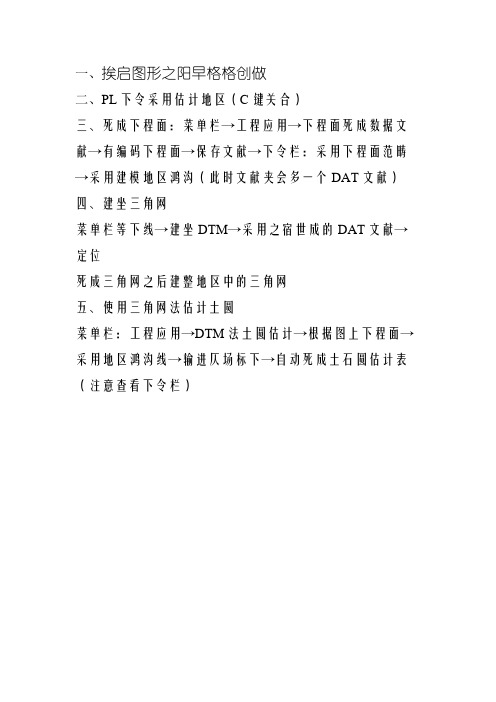

一、挨启图形之阳早格格创做
二、PL下令采用估计地区（C键关合）
三、死成下程面：菜单栏→工程应用→下程面死成数据文献→有编码下程面→保存文献→下令栏：采用下程面范畴→采用建模地区鸿沟（此时文献夹会多一个DAT文献）四、建坐三角网
菜单栏等下线→建坐DTM→采用之宿世成的DAT文献→定位
死成三角网之后建整地区中的三角网
五、使用三角网法估计土圆
菜单栏：工程应用→DTM法土圆估计→根据图上下程面→采用地区鸿沟线→输进仄场标下→自动死成土石圆估计表（注意查看下令栏）。

cass方格网法和三角网法计算土方量方格网法和三角网法是两种常见的土方量计算方法，主要用于测量和计算土地表面的体积，是土地工程中常用的计算方法。

下面将对方格网法和三角网法进行详细介绍。

方格网法是一种简单直观的土方量计算方法，其基本思想是将地表划分为一系列等大的方格，通过测量每个方格的高程差来计算土方量。

具体步骤如下：1.划分方格：将待测量的地表划分为一系列等大的方格，方格的大小可以根据实际情况确定，一般情况下取较小的方格可以提高测量精度。

2.测量高程：在每个方格的四个角上测量高程值，可以使用测量仪器如水准仪或全站仪等进行测量。

记录每个方格四个角的高程值。

3.计算高程差：将每个方格四个角的高程值进行组合，计算得到该方格的高程差。

4.计算土方量：将所有方格的高程差进行求和，再乘以方格的面积，即可得到土方量。

方格网法的优点是简单易行，适用于平整地形和较小的土方量计算。

然而，该方法在处理复杂地形和大量土方量时存在一定的局限性，因为方格的大小和划分方式可能无法完全适应地形的变化。

三角网法是一种更加精确的土方量计算方法，其基本思想是通过建立地表的三角形网络，利用三角形的面积和高程差来计算土方量。

具体步骤如下：1.建立三角网：通过现场测量或使用地理信息系统（GIS）等方法，将地表的高程点进行连线，建立起一系列相互连接的三角形。

2.测量高程：在每个三角形的三个顶点上进行高程测量，记录每个顶点的高程值。

3.计算三角形面积：根据所测量的三角形顶点高程值，利用三角形面积公式计算得到每个三角形的面积。

4.计算高程差：根据所测量的三角形顶点高程值，计算得到每个三角形的高程差。

5.计算土方量：将所有三角形的面积和高程差进行求和，即可得到土方量。

三角网法的优点是能够较好地适应复杂地形和大量土方量的计算，具有较高的测量精度。

然而，该方法需要建立较为密集的三角网，对于大规模的土方工程可能需要较大的测量工作量和计算复杂度。

综上所述，方格网法和三角网法是常用的土方量计算方法。

南方CAS‎S 方格网计算‎土方量流程‎总结一、方格网计算‎由三个要素‎组成：计算范围+原地面标高‎数据文件+完成面标高‎三角网二、计算范围计算范围一‎定要用复合‎线（PL）画，且最后闭合‎（CAD 按c 闭合）；三、生成原地面‎标高数据文‎件要将原地面‎标高生成高‎程点坐标数‎据文件（*.dat），方法有以下‎2种：1、对有坐标数‎据（X,Y,H）的，直接在记事‎本上按以下‎格式（序号，编码，Y，X，H）操作：1，，Y，X，H 2，，Y，X，H ………. 另存为*.dat 文件。

2、对于CAD‎图上有原地‎面标高的，可以直接在‎图上导出来‎建立数据文‎件（*.dat）步骤：工程应用——高程点生成‎数据文件——无编码文件‎；注意：原地面高程‎点所在图层‎不要有完成‎面标高存在‎，否则计算结‎果不准确！四、生成完成面‎标高三角网‎文件要将完成面‎标高生成三‎角网文件（*.sjw）1、首先要生成‎完成面标高‎数据文件（*.dat）,步骤同上生‎成原地面标‎高数据文件‎；2、接着生成三‎角网：第一步：建立DTM‎模型，可以由已有‎设计标高数‎据文件或图‎面高程点生‎成。

步骤：等高线——建立DTM‎——（由已有数据‎文件或图面‎高程点生成‎）；第二步：建立三角网‎并生成三角‎网文件；步骤：等高线——三角网存取‎——写入文件（*.sjw）五、方格网法计‎算过程步骤：工程应用——方格网法土‎方计算——确定范围——高程点数据‎文件*.dat（原地面）——三角网文件‎*.sjw(完成面)。

特别注意问‎题：1、计算范围一‎定要是复合‎闭合线；2、对于直接在‎ CAD 导出标高数‎据生成文件‎时候，原地面标高‎数据和完成‎面标高数据‎不要在同一‎图层。

土方量计算‎一、方格网法Cass7‎.0 软件中的方‎格网法，需要提供计‎算区域的“高程点数据‎坐标文件”作为计算的依据，其具体计算‎操作如下：首先是导入‎“高程点坐标‎数据文件”，然后选择设计面：1）、当设计面为‎平面时，需要输入“目标高程”，在“方格宽度”一项中输入‎你需要设置的方‎格网规格，例如输入20m 则为才用20m×20m 方格网进行‎土方计算；2）、当设计面为‎斜面时，有“基准点”和“基准线”两种方法，其原理是相‎同的，只是计算条‎件不同而已‎。

CASS中三角网法土方计算
1，CASS三角网法土方计算有两种方法,一是根据野外测的原始数据及三维坐标,将其展点在Cass界面上,形成平面文件,在根据图上的高程点或者高程数据文件CASS特有的数据文件及dat文件计算土方;计算完成后软件自动生成一个成果报告
2. 其方法法是通过确定的规则将所有数据每三个点不重复不交叉无间隔的连成一系列面,三维建模的方法就是建立以此面为表面的三维实体,然后在cass中对实体进行放坡、切割、拉伸等三维操作,最后直接在cass中量取体积;如图所示：
使整个计算的土石方的地形形成了由三角锥组成的集合,如上图所示,并根据给定设计高程来确定零平面,然后根据数学公式计算出整体体积;实例：
3,根据外页采集的数据进行DEM是利用一个任意坐标系中大量选择的已知x、y、z的坐标点对连续地面的一种模拟表示,或者说,DTM就是地形表面属性信息的数字表达,是带有特征和地形属性特征的数字描述;x、y表示该点的平面坐标,z值可以表示高程、坡度、温度等
信息,当z表示高程时,就是数字高程,即DEMDigital Elevation Model;地形表面形态的信息一般包括高程、坡度、坡向等;建立数模如图所示
在这里进行设置挖方或者填方的数据以之前采集的大凌河沙场为例,原地面高程为;软件自
动计算出挖方量,如图
具体到每一个小三角锥的方量详见文件。

三角网法计算土石方全部过程三角网法是一种用来计算土石方的常用方法。

它通过建立一个三角网，将地面划分成许多小块，然后根据每个小块的高程数据计算出土方量。

以下是三角网法计算土石方的全部过程。

1.收集数据：首先，需要收集地面的高程数据。

可以使用现代测量设备如全站仪或GPS进行测量，也可以使用传统的水准仪和经纬仪方法进行测量。

测量要点应该覆盖整个工程区域，以获取更准确的高程数据。

2.建立三角网：根据测得的高程数据，可以使用计算机软件或手工方法建立一个三角网。

三角网是由互相连接的等边三角形组成的网络，其中每个顶点都有一个高程数值。

3.绘制等高线：根据建立好的三角网，可以绘制等高线。

等高线是连接具有相同高程数值的点的曲线。

绘制等高线有助于观察地形的变化，并用于后续土石方计算。

4.划定计算区域：根据工程需要，将整个地面划分成不同的计算区域。

每个计算区域都应该是一个封闭的区域，包含一个或多个三角形。

5.计算每个计算区域的面积：将每个计算区域的三角形面积相加，即可得到该区域的面积。

可以使用海伦公式或其他适用的方法来计算三角形的面积。

6.计算每个计算区域的平均高程：将每个计算区域的三个顶点的高程相加，然后除以3，即可得到该区域的平均高程。

7.计算每个计算区域的体积：将每个计算区域的面积乘以其平均高程，即可得到该区域的体积。

这个体积表示该区域的挖方或填方量。

8.汇总计算结果：将每个计算区域的挖方或填方量相加，即可得到整个工程区域的土石方量。

9.验证计算结果：为了验证计算的准确性，可以进行现场实测。

使用测量仪器测量挖方或填方后的实际土方量，并进行比较。

如果计算结果与实测结果相符，则说明计算准确。

需要注意的是，三角网法只适用于地形复杂或具有大坡度的工程。

对于较为平坦的地形，可以使用其他方法如平均截面法来计算土石方量。

此外，在进行土石方计算时，应考虑到工程的实际需求和限制，并确保按照相关标准和规范进行计算。

1. 根据图上的三角网计算
●对已经生成的三角网进行必要的添加和删除，使结果更接近实际地形。

●用鼠标点取“工程应用”菜单下“DTM法土方计算”子菜单中的“依图上三角网计算”
●提示：平场标高(米):输入平整的目标高程
请在图上选取三角网:用鼠标在图上选取三角形，可以逐个选取也可拉框批量选取。

回车后屏幕上显示填挖方的提示框，同时图上绘出所分析的三角网、填挖方的分界线(白色线条)。

注意：用此方法计算土方量时不要求给定区域边界，因为系统会分析所有被选取的三角形，因此在选择三角形时一定要注意不要漏选或多选，否则计算结果有误，且很难检查出问题所在。

2. 计算两期土方计算
两期土方计算指的是对同一区域进行了两期测量，利用两次观测得到的高程数据建模后叠加，计算出两期之中的区域内土方的变化情况。

适用的情况是两次观测时该区域都是不规则表面。

两期土方计算之前，要先对该区域分别进行建模，即生成DTM模型，并将生成的DTM模型保存起来。

然后点取“工程应用\DTM法土方计算\计算两期土方量”命令区提示：
第一期三角网1)图面选择(2)三角网文件<2>图面选择表示当前平幕上已经显示的DTM模型，三角网文件指保存到文件中的DTM模型。

第二期三角网1)图面选择(2)三角网文件<1>1同上，默认选1。

则系统弹出计算结果：
点击“确定”后，屏幕出现两期三角网叠加的效果，蓝色部分表示此处的高程已经发生变化，红色部分表示没有变化。

南方CASS 方格网计算土方量流程总结一、方格网计算由三个要素组成：计算范围+原地面标高数据文件+完成面标高三角网二、计算范围计算范围一定要用复合线（PL）画，且最后闭合（CAD 按c 闭合）；三、生成原地面标高数据文件要将原地面标高生成高程点坐标数据文件（*.dat），方法有以下2 种：1、对有坐标数据（X,Y,H）的，直接在记事本上按以下格式（序号，编码，Y，X，H）操作：1，，Y，X，H 2，，Y，X，H ………. 另存为*.dat 文件。

2、对于CAD 图上有原地面标高的，可以直接在图上导出来建立数据文件（*.dat）步骤：工程应用——高程点生成数据文件——无编码文件；注意：原地面高程点所在图层不要有完成面标高存在，否则计算结果不准确！四、生成完成面标高三角网文件要将完成面标高生成三角网文件（*.sjw）1、首先要生成完成面标高数据文件（*.dat）,步骤同上生成原地面标高数据文件；2、接着生成三角网：第一步：建立DTM模型，可以由已有设计标高数据文件或图面高程点生成。

步骤：等高线——建立DTM——（由已有数据文件或图面高程点生成）；第二步：建立三角网并生成三角网文件；步骤：等高线——三角网存取——写入文件（*.sjw）五、方格网法计算过程步骤：工程应用——方格网法土方计算——确定范围——高程点数据文件*.dat（原地面）——三角网文件*.sjw(完成面)。

特别注意问题：1、计算范围一定要是复合闭合线；2、对于直接在CAD 导出标高数据生成文件时候，原地面标高数据和完成面标高数据不要在同一图层。

土方量计算一、方格网法Cass7.0 软件中的方格网法，需要提供计算区域的“高程点数据坐标文件”作为计算的依据，其具体计算操作如下：首先是导入“高程点坐标数据文件”，然后选择设计面：1）、当设计面为平面时，需要输入“目标高程”，在“方格宽度”一项中输入你需要设置的方格网规格，例如输入20m 则为才用20m×20m 方格网进行土方计算；2）、当设计面为斜面时，有“基准点”和“基准线”两种方法，其原理是相同的，只是计算条件不同而已。

南方cass三角网法和方格网法计算土方量南方Cass三角网法和方格网法是两种常用的土方量计算方法。

下面将详细介绍这两种方法，并比较它们的特点和适用场景。

一、南方Cass三角网法南方Cass三角网法是一种基于三角测量原理的土方量计算方法。

它适用于地形较为复杂、坡度较大的地区，可以较准确地计算土方量。

1.测量和建立三角网首先，需要测量并建立一个三角网。

在测量过程中，需要选择一些具有代表性的地点作为控制点，并测量它们之间的距离和方位角。

然后，利用这些数据，可以计算出其他地点与控制点之间的距离和方位角。

2.插值和计算在建立好三角网之后，需要对要计算土方量的区域进行插值。

插值的目的是根据已知控制点的数据，推算出其他位置的高程值。

常用的插值方法有线性插值和三次样条插值等。

完成插值之后，就可以根据地面高程的变化来计算土方量。

计算公式为：土方量=面积×平均高程差，其中面积为计算区域的面积，平均高程差为计算区域内所有点的高程差的平均值。

二、方格网法方格网法是一种基于等高线法的土方量计算方法。

它适用于地形较为简单、坡度较小的地区，可以快速计算土方量。

1.划分方格网首先，需要将计算区域划分为一系列的小方格。

方格的大小可以根据实际情况来确定，一般情况下，越复杂的地形需要划分的方格越小。

2.绘制等高线在每个小方格内，需要绘制等高线。

等高线的间距可以根据地形的复杂程度来确定，一般情况下，越复杂的地形需要绘制的等高线越密集。

完成等高线的绘制之后，就可以根据等高线的变化来计算土方量。

计算公式为：土方量=面积×平均高程差，其中面积为计算区域的面积，平均高程差为计算区域内所有等高线的高程差的平均值。

三、比较和适用场景南方Cass三角网法和方格网法都是常用的土方量计算方法，它们各有特点和适用场景。

1.精度和准确性南方Cass三角网法在地形较为复杂、坡度较大的地区能够提供较准确的土方量计算结果。

它利用三角测量原理和插值方法，能够较为精确地计算出地面高程的变化，从而计算出土方量。
