CASS三角网土方计算原理与方法

CASS计算土方量（三角网法、方格网法）测量工作中经常会遇到计算土方问题，计算两期土方是CASS的特色之一，特别是区域土方平衡施工过程中，或测量了两次结果之后，它能一次性为我们计算出同一区域的填挖方土方量，很是方便。

为了使大家深入了解CASS6.1计算两期土方的方法，提出此问题与大家一起讨论学习。

一般来说，下面三种方法均可以计算两期土方：1、两断面线间土方计算2、DTM法两期土方计算3、方格网土方计算（设计面为三角网）三角网法、方格网法是常用的方法，断面法是提供给甲方的方量依据，一般三种方法的计算差距不会超过2%---5% 。

三角网法计算方量：点击等高线，选建立DTM或图面DTM完善点击建立DTM后会显示：选由图面高程点生成，确定。

此时要注意左下角显示的文字，点击回车键即可。

把区域的边界线选中后，就会自动形成三角网，如图所示：三角网形成后，再点击工程运用中的DTM法计算土方量，选中根据图上三角网，如图所示：选中后就会显示下图：注意左下角的提示：输入平场高度（就是设计深度，一般情况要加上超深0.5m）后回车，方量就会在左下角有显示。

方量计算完成。

方格网法计算方量：方格网法计算方量首先要采点，点击工程运用鼠标向下，选指定点生成数据文件，如图所示：然后就会自动跳出一个窗口，如图所示：先把文件放在自己能够找的道的文件里，如桌面，起好名字，保存即可。

窗口自动关闭后，左下角就会显示指定点：，此时，只要把鼠标放在高程点上左击后，会显示地物代码，代码就是点的行政代码，如边界线就写B，房子就写F，现在采点直接回车即可。

回车后，又会显示高程（0.00），这是后，就需要输入你所用鼠标点击的高程点。

水深要有负号，当然，正的水深就不需要加号了，直接输入就好。

最后会显示的是输入点号（1），这一步，只要直接回车就可以了。

就这样把工作区域的点全部踩完。

重新打开CASS成图软件，点击绘图处理的站高程点如下图：就会弹出一个窗口，如下图：找到刚才保存好的采点文件，并打开它，此时，左下角会显示标记高程点的距离（米）：输入2，2米的意思就是点与点之间的距离(直接回车也可)。

专业文档供参考，如有帮助请下载。

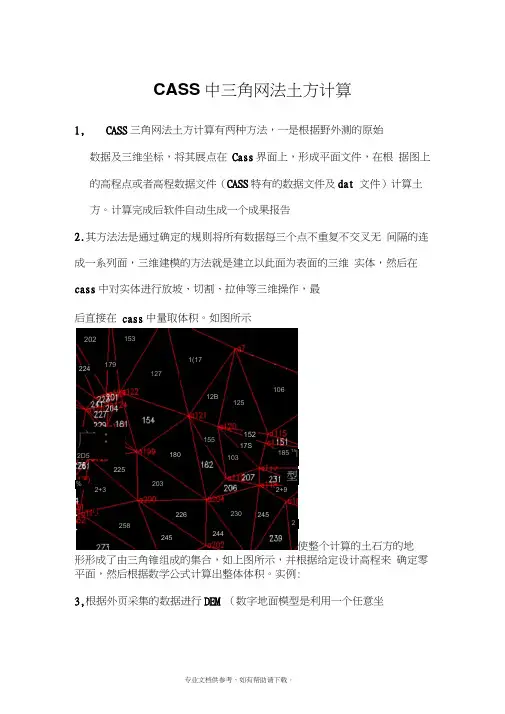

CASS 中三角网法土方计算1, CASS 三角网法土方计算有两种方法，一是根据野外测的原始数据及三维坐标，将其展点在 Cass 界面上，形成平面文件，在根 据图上的高程点或者高程数据文件（CASS 特有的数据文件及dat 文件）计算土方。

计算完成后软件自动生成一个成果报告2. 其方法法是通过确定的规则将所有数据每三个点不重复不交叉无 间隔的连成一系列面，三维建模的方法就是建立以此面为表面的三维 实体，然后在cass 中对实体进行放坡、切割、拉伸等三维操作，最后直接在 cass 中量取体积。

如图所示形形成了由三角锥组成的集合，如上图所示，并根据给定设计高程来 确定零平面，然后根据数学公式计算出整体体积。

实例: 3, 根据外页采集的数据进行DEM （数字地面模型是利用一个任意坐使整个计算的土石方的地 153 1(17 179 224 127 I 106 12B 125 152 155 17S 180 103 225 % 203 2+32+9 230f 226 245 2 258 244 245 广：2D5型 185 15| 202专业文档供参考，如有帮助请下载。

标系中大量选择的已知x 、y 、的坐标点对连续地面的一种模拟表示， 或者说，DTM 就是地形表面形态属性信息的数字表达，是带有空间 位置特征和地形属性特征的数字描述。

x 、y 表示该点的平面坐标，z 值可以表示高程、坡度、温度等信息，当 z 表示高程时，就是数字高 程模型，即DEM （ Digital Elevation Model ）。

地形表面形态的属性信息般包括高程、坡度、坡向等。

）建立数模如图所示 ^CASSS.l -两文件旧工聞赵⑥Si 云iD ）世圏St 理（W ）轉⑴±JS 初月（IJ S3瞬）i 栓査入庠⑹Express 工锂应.制O 旦他应用佃）区域面^12100.3^3^方素 率场标髙；0 边界采样勸距： 迪堆设国 OitHii!坡 越商上放坡 向下放较坂度:1 : 0 .91 0/\\ 在这里进行设置挖方或者填方的数据（以之前采集的大凌河沙场为例, 原地面高程为56.513 ）。

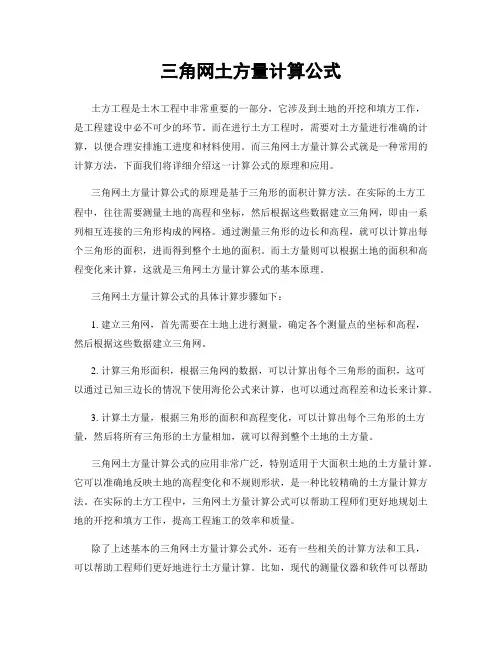

三角网土方量计算公式土方工程是土木工程中非常重要的一部分，它涉及到土地的开挖和填方工作，是工程建设中必不可少的环节。

而在进行土方工程时，需要对土方量进行准确的计算，以便合理安排施工进度和材料使用。

而三角网土方量计算公式就是一种常用的计算方法，下面我们将详细介绍这一计算公式的原理和应用。

三角网土方量计算公式的原理是基于三角形的面积计算方法。

在实际的土方工程中，往往需要测量土地的高程和坐标，然后根据这些数据建立三角网，即由一系列相互连接的三角形构成的网格。

通过测量三角形的边长和高程，就可以计算出每个三角形的面积，进而得到整个土地的面积。

而土方量则可以根据土地的面积和高程变化来计算，这就是三角网土方量计算公式的基本原理。

三角网土方量计算公式的具体计算步骤如下：1. 建立三角网，首先需要在土地上进行测量，确定各个测量点的坐标和高程，然后根据这些数据建立三角网。

2. 计算三角形面积，根据三角网的数据，可以计算出每个三角形的面积，这可以通过已知三边长的情况下使用海伦公式来计算，也可以通过高程差和边长来计算。

3. 计算土方量，根据三角形的面积和高程变化，可以计算出每个三角形的土方量，然后将所有三角形的土方量相加，就可以得到整个土地的土方量。

三角网土方量计算公式的应用非常广泛，特别适用于大面积土地的土方量计算。

它可以准确地反映土地的高程变化和不规则形状，是一种比较精确的土方量计算方法。

在实际的土方工程中，三角网土方量计算公式可以帮助工程师们更好地规划土地的开挖和填方工作，提高工程施工的效率和质量。

除了上述基本的三角网土方量计算公式外，还有一些相关的计算方法和工具，可以帮助工程师们更好地进行土方量计算。

比如，现代的测量仪器和软件可以帮助工程师们更快速地建立三角网和进行土方量计算，从而提高工作效率。

此外，还有一些改进的土方量计算公式，可以更好地适应复杂的土地形状和高程变化，使土方量计算更加准确和可靠。

总之，三角网土方量计算公式是土方工程中非常重要的计算方法，它可以帮助工程师们准确地计算土地的土方量，为工程建设提供重要的参考数据。

南方cass计算土方量的方法嘿，朋友们！今天咱来唠唠南方 CASS 计算土方量的那些事儿。

你说这土方量计算啊，就好比咱做饭的时候要掌握好调料的用量一样重要。

南方 CASS 呢，就是咱手里的一把“好勺”。

先来说说这数据准备吧，就像准备食材一样，得齐全、新鲜。

地形数据得准确无误，不然就像做菜少了盐一样，没滋味。

把那些等高线啦、高程点啦都整得明明白白的。

然后呢，就是构建三角网。

这三角网就像是搭房子的架子，得稳稳当当的。

它把那些数据都串起来，形成一个立体的网，这样才能算得准呐。

接下来就是计算啦！南方 CASS 就像个聪明的小算盘，噼里啪啦就把土方量给算出来了。

它能根据你给的条件和数据，精确地算出到底有多少土方。

你想想，要是没有南方 CASS 这么个好帮手，咱得费多大劲去手算呀。

那不得算得头晕眼花，还不一定准呢！好比盖房子，要是土方量算错了，那房子不就盖歪了嘛。

所以说，这南方 CASS 计算土方量可太重要了，咱可得好好用它。

再比如说挖个池塘，你得知道要挖多少土吧，不然挖多了浪费，挖少了又不够。

南方 CASS 就能帮你把这个数算得清清楚楚。

它就像一个神奇的魔法棒，轻轻一挥，土方量就出来啦。

是不是很厉害？而且啊，它操作起来也不难，只要你认真学一学，很快就能上手。

就像骑自行车一样，一开始可能有点晃悠，但骑多了就熟练啦。

咱用南方 CASS 计算土方量，不就是为了又快又准嘛。

它能满足咱的要求，让咱的工作变得轻松又高效。

所以啊，朋友们，可别小瞧了南方 CASS 计算土方量这事儿。

它可是咱工程上的好帮手，能帮咱解决大问题呢！咱可得好好利用它，让它为咱的工作添砖加瓦。

你说是不是这个理儿？咱得把它用得溜溜的，让它发挥出最大的作用！就这么着吧，大家赶紧去试试吧！。

南方CASS三角网（DTM）计算土方量流程总结一、三角网（DTM）计算由三个要素组成：①计算范围、②（原地面标高）*.dat数据文件、③完成面标高。

二、计算范围（实际土方开挖回填施工边界）计算范围一定要用复合线（PL）画，且最后闭合（CAD按c闭合）。

三、原地面标高*.dat数据文件将原地面标高生成高程点坐标数据文件（*.dat），方法有以下3种：1、对有坐标数据（X,Y,H）的，直接在记事本上按以下格式（序号，编码，Y，X，H）格式：1，，Y，X，H2，，Y，X，H……….另存为*.dat文件；或直接把保存好的*.txt文件重新命名为*.dat文件。

2、对于CAD图上有原地面三维标高的，可以直接在图上导出来建立数据文件（*.dat）步骤：工程应用——高程点生成数据文件——无编码文件；3、对于CAD图上有三维标高或文字标高的，可以用“·91”命令。

四、完成面标高：完成面很平且只有一个标高！五、常用命令1、CAD“特性”命令：选取范围线，右键，选特性，如发现不是闭合的，可直接改为闭合即可。

2、CASS交互展点命令“·91”：可以将CAD图上的标高点（不管是文字还是三维坐标点）一个个处理，生成dat数据文件；点取·91，CAD画面显示是否将展点追加到文件中，这个文件可以新建的，也可以是已有的。

3、展高程点：绘图处理——展高程点。

4、提取整个图层的标高点：工程应用——高程点生成数据文件——无编码文件。

5、CAD复制+粘贴：CASS一般是用带基点复制+粘贴到原坐标。

6、方格网对齐命令：fgwtf_getpt,此命令多用于CASS方格网与其它软件方格网对齐。

7、标注坐标：zjzb六、特别注意问题1、计算范围一定要是复合闭合线。

2、对于直接在CAD图形导出标高数据生成文件时候，原地面标高数据和完成面标高数据不要在同一图层，对于提取地型图某个图层的标高时候，往往会将其它一些未知性质的点也提取进来，需在记事本上打开，将这些点一一删掉。

CASS三角网土方计算原理与方法CASS（Chinese Academy of Surveying and Mapping Automated Surveying System）是中国科学院测绘地理信息研究所开发的一种大型地理信息系统。

在土方工程中，CASS三角网土方计算方法被广泛应用于土地平整、道路建设、河道整治等方面。

本文将详细介绍CASS三角网土方计算的原理与方法。

一、CASS三角网的建立1.数据准备首先，需要准备具备高程信息的测量数据。

这些数据可以通过全站仪、GPS等测量设备采集得到。

同时，还需要额外的控制点信息，用于建立坐标系和确定三角网的密度。

2.数据处理将测量数据导入CASS系统，并进行数据处理工作。

首先，需要对测量数据进行质量检查，并消除数据中的噪声和误差。

然后，进行数据配准，将不同测量点之间的坐标系统一化。

最后，根据控制点信息，生成三角网模型。

二、CASS三角网土方计算原理三、CASS三角网土方计算方法1.地表划分首先，将待计算土方量的区域进行地表划分，将其划分为多个小三角形。

这一步可以通过插值算法等方法实现。

2.计算三角形面积对每个小三角形，根据其三个顶点的坐标，使用海伦公式或其他求解三角形面积的方法，计算出其面积。

3.计算高程差确定三角网中每个小三角形的高程信息。

可以通过前期的测量数据得出，也可以通过插值算法进行估算。

4.计算土方量对每个小三角形，根据其面积和高程差，使用公式“土方量=面积×高程差”进行计算。

最后，将所有小三角形的土方量相加，得到整个区域的土方量。

5.结果生成根据计算结果，生成相应的土方计算报告，并将计算结果与地理信息进行关联，生成土方量图。

四、注意事项与优化方法1.数据的准确性对土方计算结果的影响较大，因此在进行CASS三角网土方计算前，需要对测量数据进行质量检查和处理。

2.地表划分方法的选择也会影响计算结果的精度和准确性，因此需要根据具体情况选择合适的划分方法。

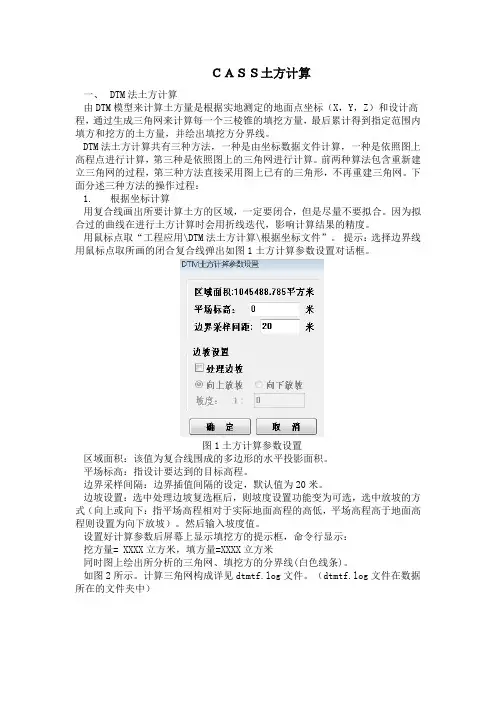

ＣＡＳＳ土方计算一、DTM法土方计算由DTM模型来计算土方量是根据实地测定的地面点坐标（X，Y，Z）和设计高程，通过生成三角网来计算每一个三棱锥的填挖方量，最后累计得到指定范围内填方和挖方的土方量，并绘出填挖方分界线。

DTM法土方计算共有三种方法，一种是由坐标数据文件计算，一种是依照图上高程点进行计算，第三种是依照图上的三角网进行计算。

前两种算法包含重新建立三角网的过程，第三种方法直接采用图上已有的三角形，不再重建三角网。

下面分述三种方法的操作过程：1.根据坐标计算用复合线画出所要计算土方的区域，一定要闭合，但是尽量不要拟合。

因为拟合过的曲线在进行土方计算时会用折线迭代，影响计算结果的精度。

用鼠标点取“工程应用\DTM法土方计算\根据坐标文件”。

提示：选择边界线用鼠标点取所画的闭合复合线弹出如图1土方计算参数设置对话框。

图1土方计算参数设置区域面积：该值为复合线围成的多边形的水平投影面积。

平场标高：指设计要达到的目标高程。

边界采样间隔：边界插值间隔的设定，默认值为20米。

边坡设置：选中处理边坡复选框后，则坡度设置功能变为可选，选中放坡的方式（向上或向下：指平场高程相对于实际地面高程的高低，平场高程高于地面高程则设置为向下放坡）。

然后输入坡度值。

设置好计算参数后屏幕上显示填挖方的提示框，命令行显示：挖方量= XXXX立方米，填方量=XXXX立方米同时图上绘出所分析的三角网、填挖方的分界线(白色线条)。

如图2所示。

计算三角网构成详见dtmtf.log文件。

（dtmtf.log文件在数据所在的文件夹中）图2 填挖边界线关闭对话框后系统提示：请指定表格左下角位置:<直接回车不绘表格>用鼠标在图上适当位置点击，CASS 7.0会在该处绘出一个表格，包含平场面积、最大高程、最小高程、平场标高、填方量、挖方量和图形。

如图3所示。

2.根据图上高程点计算首先要展绘高程点，然后用复合线画出所要计算土方的区域，要求同DTM法。

南方CASS土方量计算（DTM法土方计算）DTM法土方计算由DTM模型来计算土方量是根据实地测定的地面点坐标（X，Y，Z）和设计高程，通过生成三角网来计算每一个三棱锥的填挖方量，最后累计得到指定范围内填方和挖方的土方量，并绘出填挖方分界线。

DTM法土方计算共有三种方法，一种是由坐标数据文件计算，一种是依照图上高程点进行计算，第三种是依照图上的三角网进行计算。

前两种算法包含重新建立三角网的过程，第三种方法直接采用图上已有的三角形，不再重建三角网。

下面分述三种方法的操作过程：1. 根据坐标计算l 用复合线画出所要计算土方的区域，一定要闭合，但是尽量不要拟合。

因为拟合过的曲线在进行土方计算时会用折线迭代，影响计算结果的精度。

l 用鼠标点取“工程应用\DTM法土方计算\根据坐标文件”。

提示：选择边界线用鼠标点取所画的闭合复合线弹出如图8-3土方计算参数设置对话框。

图8-3土方计算参数设置区域面积：该值为复合线围成的多边形的水平投影面积。

平场标高：指设计要达到的目标高程。

边界采样间隔：边界插值间隔的设定，默认值为20米。

边坡设置：选中处理边坡复选框后，则坡度设置功能变为可选，选中放坡的方式（向上或向下：指平场高程相对于实际地面高程的高低，平场高程高于地面高程则设置为向下放坡）。

然后输入坡度值。

l 设置好计算参数后屏幕上显示填挖方的提示框，命令行显示：挖方量= XXXX立方米，填方量=XXXX立方米同时图上绘出所分析的三角网、填挖方的分界线(白色线条)。

如图8-4所示。

计算三角网构成详见dtmtf.log文件。

图8-4 填挖方提示框l 关闭对话框后系统提示：请指定表格左下角位置:直接回车不绘表格>用鼠标在图上适当位置点击，CASS 7.0会在该处绘出一个表格，包含平场面积、最大高程、最小高程、平场标高、填方量、挖方量和图形。

如图8-5所示。

图8-5 填挖方量计算结果表格图8-6 DTM土方计算结果图8-7 土方计算放边坡效果图2. 根据图上高程点计算l 首先要展绘高程点，然后用复合线画出所要计算土方的区域，要求同DTM法。

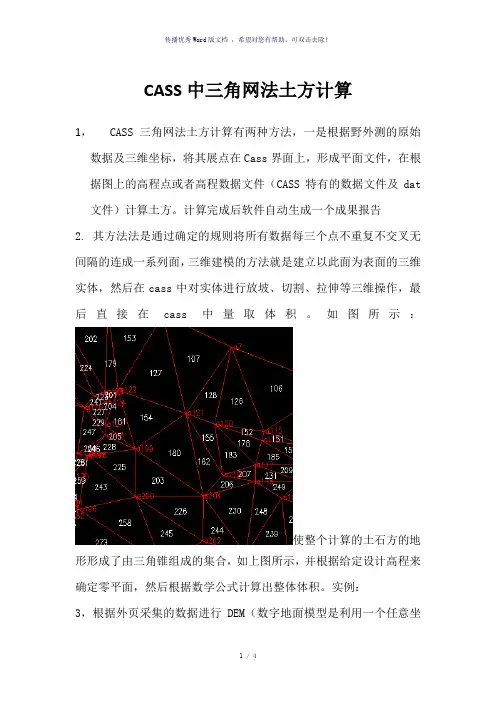

CASS中三角网法土方计算
1，CASS三角网法土方计算有两种方法，一是根据野外测的原始数据及三维坐标，将其展点在Cass界面上，形成平面文件，在根据图上的高程点或者高程数据文件（CASS特有的数据文件及dat 文件）计算土方。

计算完成后软件自动生成一个成果报告
2. 其方法法是通过确定的规则将所有数据每三个点不重复不交叉无间隔的连成一系列面，三维建模的方法就是建立以此面为表面的三维实体，然后在cass中对实体进行放坡、切割、拉伸等三维操作，最后直接在cass中量取体积。

如图所示：
使整个计算的土石方的地形形成了由三角锥组成的集合，如上图所示，并根据给定设计高程来确定零平面，然后根据数学公式计算出整体体积。

实例：
3，根据外页采集的数据进行DEM（数字地面模型是利用一个任意坐
标系中大量选择的已知x、y、z的坐标点对连续地面的一种模拟表示，或者说，DTM就是地形表面
形态属性信息的数字表达，是带有空间位置特征和地形属性特征的数字描述。

x、y表示该点的平面坐标，z值可以表示高程、坡度、温度等信息，当z表示高程时，就是数字高程模型，即DEM（Digital Elevation Model）。

地形表面形态的属性信息一般包括高程、坡度、坡向等。

）建立数模如图所示
在这里进行设置挖方或者填方的数据（以之前采集的大凌河沙场为例，原地面高程为56.513）。

软件自动计算出挖方量，如图
具体到每一个小三角锥的方量详见（dtmtf.log文件）-----精心整理，希望对您有所帮助!。

南方cass三角网法和方格网法计算土方量南方Cass三角网法和方格网法是两种常用的土方量计算方法。

下面将详细介绍这两种方法，并比较它们的特点和适用场景。

一、南方Cass三角网法南方Cass三角网法是一种基于三角测量原理的土方量计算方法。

它适用于地形较为复杂、坡度较大的地区，可以较准确地计算土方量。

1.测量和建立三角网首先，需要测量并建立一个三角网。

在测量过程中，需要选择一些具有代表性的地点作为控制点，并测量它们之间的距离和方位角。

然后，利用这些数据，可以计算出其他地点与控制点之间的距离和方位角。

2.插值和计算在建立好三角网之后，需要对要计算土方量的区域进行插值。

插值的目的是根据已知控制点的数据，推算出其他位置的高程值。

常用的插值方法有线性插值和三次样条插值等。

完成插值之后，就可以根据地面高程的变化来计算土方量。

计算公式为：土方量=面积×平均高程差，其中面积为计算区域的面积，平均高程差为计算区域内所有点的高程差的平均值。

二、方格网法方格网法是一种基于等高线法的土方量计算方法。

它适用于地形较为简单、坡度较小的地区，可以快速计算土方量。

1.划分方格网首先，需要将计算区域划分为一系列的小方格。

方格的大小可以根据实际情况来确定，一般情况下，越复杂的地形需要划分的方格越小。

2.绘制等高线在每个小方格内，需要绘制等高线。

等高线的间距可以根据地形的复杂程度来确定，一般情况下，越复杂的地形需要绘制的等高线越密集。

完成等高线的绘制之后，就可以根据等高线的变化来计算土方量。

计算公式为：土方量=面积×平均高程差，其中面积为计算区域的面积，平均高程差为计算区域内所有等高线的高程差的平均值。

三、比较和适用场景南方Cass三角网法和方格网法都是常用的土方量计算方法，它们各有特点和适用场景。

1.精度和准确性南方Cass三角网法在地形较为复杂、坡度较大的地区能够提供较准确的土方量计算结果。

它利用三角测量原理和插值方法，能够较为精确地计算出地面高程的变化，从而计算出土方量。

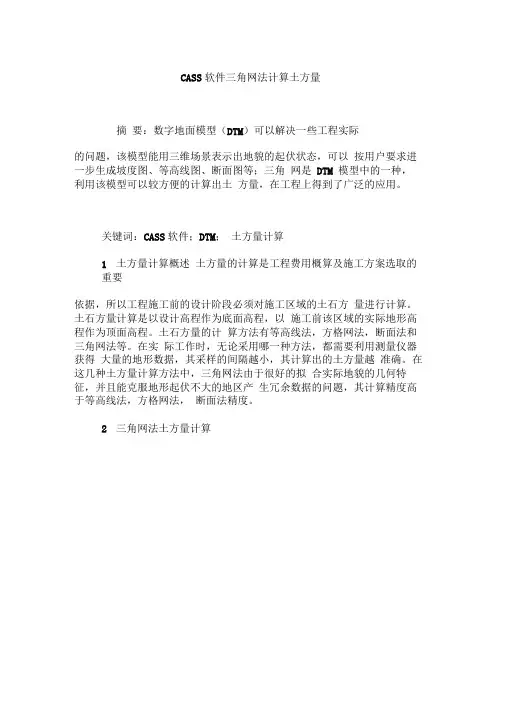

CASS软件三角网法计算土方量摘要：数字地面模型（DTM）可以解决一些工程实际的问题，该模型能用三维场景表示出地貌的起伏状态，可以按用户要求进一步生成坡度图、等高线图、断面图等；三角网是DTM 模型中的一种，利用该模型可以较方便的计算出土方量，在工程上得到了广泛的应用。

关键词：CASS软件；DTM；土方量计算1土方量计算概述土方量的计算是工程费用概算及施工方案选取的重要依据，所以工程施工前的设计阶段必须对施工区域的土石方量进行计算。

土石方量计算是以设计高程作为底面高程，以施工前该区域的实际地形高程作为顶面高程。

土石方量的计算方法有等高线法，方格网法，断面法和三角网法等。

在实际工作时，无论采用哪一种方法，都需要利用测量仪器获得大量的地形数据，其采样的间隔越小，其计算出的土方量越准确。

在这几种土方量计算方法中，三角网法由于很好的拟合实际地貌的几何特征，并且能克服地形起伏不大的地区产生冗余数据的问题，其计算精度高于等高线法，方格网法，断面法精度。

2三角网法土方量计算2.1 建立三角网 数字高程模型（DEM ）的格网间隔（数据点密度）与其同比例尺地形图高程精度相适配，并形成有规则的格网系统， 根据不同的高程精度，可分为不同类型产品。

为完整反映地 表形态，可配套提供离散高程点数据。

三角网是数字高程模 型中的一种，是在一定区域内规则三角网点的三维坐标数据 的集合，这个数据集合可以代表该区域地形地貌的起伏状态。

利用CASS （数字地形地籍绘图软件） 可以较为容易的生成三 角网，其建立方法分为两种：一种是根据“坐标数据文件 生成，另一种是根据“图面高程点”生成。

无论采用哪一种方法， 都必须是依据坐标数据文件， 必须采用如下格式： “点 编码，丫坐标，X 坐标，高程”才能在 CASS 软中将高程点展绘出来。

需要注意的是编码一位可以是空缺的， 但是“逗注意横坐标在前，纵坐标在后。

因实际地貌的多样性和复杂性，自动构成的三角网模型与实际地貌会有一定偏差，如果出现了三角网与实际地形不 三角形：如果区域边界生成了多余的三角形，应把其删除；2）增加三角形：如果边界区域某范围没有生产三角网， 则应通过内插点生产三角形，否则没有三角形的范围不参与 土方量的计算； （3）过滤三角形：如果某些三角行的某个角口 号口，” 号不能省略，此文件格式必须是五个“逗号” ，并其需要 符合的情况，可以采用如下方法进行局部的修改： 1）删除度过小，可以采用该方法，将这些三角行重新组合成三角形；4）删三角形顶点：采用该方法可以将有公共点的三角形统一删除，这样该区域范围不参与土方量的计算；5）重组三角形：三角网应表示地址起伏的状态，如果某些三角网悬空，可以通过此方法将三角形重组。

测量工作中经常会遇到计算土方问题，计算两期土方是CASS的特色之一，特别是区域土方平衡施工过程中，或测量了两次结果之后，它能一次性为我们计算出同一区域的填挖方土方量，很是方便。

为了使大家深入了解CASS6.1计算两期土方的方法，提出此问题与大家一起讨论学习。

一般来说，下面三种方法均可以计算两期土方：1、两断面线间土方计算2、DTM法两期土方计算3、方格网土方计算（设计面为三角网）三角网法、方格网法是常用的方法，断面法是提供给甲方的方量依据，一般三种方法的计算差距不会超过2%---5% 。

三角网法计算方量：点击等高线，选建立DTM或图面DTM完善点击建立DTM后会显示：选由图面高程点生成，确定。

此时要注意左下角显示的文字，点击回车键即可。

把区域的边界线选中后，就会自动形成三角网，如图所示：三角网形成后，再点击工程运用中的DTM法计算土方量，选中根据图上三角网，如图所示：选中后就会显示下图：注意左下角的提示：输入平场高度（就是设计深度，一般情况要加上超深0.5m）后回车，方量就会在左下角有显示。

方量计算完成。

方格网法计算方量：方格网法计算方量首先要采点，点击工程运用鼠标向下，选指定点生成数据文件，如图所示：然后就会自动跳出一个窗口，如图所示：先把文件放在自己能够找的道的文件里，如桌面，起好名字，保存即可。

窗口自动关闭后，左下角就会显示指定点：，此时，只要把鼠标放在高程点上左击后，会显示地物代码，代码就是点的行政代码，如边界线就写B，房子就写F，现在采点直接回车即可。

回车后，又会显示高程（0.00），这是后，就需要输入你所用鼠标点击的高程点。

水深要有负号，当然，正的水深就不需要加号了，直接输入就好。

最后会显示的是输入点号（1），这一步，只要直接回车就可以了。

就这样把工作区域的点全部踩完。

重新打开CASS成图软件，点击绘图处理的站高程点如下图：就会弹出一个窗口，如下图：找到刚才保存好的采点文件，并打开它，此时，左下角会显示标记高程点的距离（米）：输入2，2米的意思就是点与点之间的距离(直接回车也可)。

CASS软件三角网法计算土方量摘要：数字地面模型（DTM）可以解决一些工程实际的问题，该模型能用三维场景表示出地貌的起伏状态，可以按用户要求进一步生成坡度图、等高线图、断面图等；三角网是DTM模型中的一种，利用该模型可以较方便的计算出土方量，在工程上得到了广泛的应用。

关键词：CASS软件；DTM；土方量计算1 土方量计算概述土方量的计算是工程费用概算及施工方案选取的重要依据，所以工程施工前的设计阶段必须对施工区域的土石方量进行计算。

土石方量计算是以设计高程作为底面高程，以施工前该区域的实际地形高程作为顶面高程。

土石方量的计算方法有等高线法，方格网法，断面法和三角网法等。

在实际工作时，无论采用哪一种方法，都需要利用测量仪器获得大量的地形数据，其采样的间隔越小，其计算出的土方量越准确。

在这几种土方量计算方法中，三角网法由于很好的拟合实际地貌的几何特征，并且能克服地形起伏不大的地区产生冗余数据的问题，其计算精度高于等高线法，方格网法，断面法精度。

2 三角网法土方量计算2.1 建立三角网数字高程模型（DEM）的格网间隔（数据点密度）与其同比例尺地形图高程精度相适配，并形成有规则的格网系统，根据不同的高程精度，可分为不同类型产品。

为完整反映地表形态，可配套提供离散高程点数据。

三角网是数字高程模型中的一种，是在一定区域内规则三角网点的三维坐标数据的集合，这个数据集合可以代表该区域地形地貌的起伏状态。

利用CASS（数字地形地籍绘图软件）可以较为容易的生成三角网，其建立方法分为两种：一种是根据“坐标数据文件”生成，另一种是根据“图面高程点”生成。

无论采用哪一种方法，都必须是依据坐标数据文件，必须采用如下格式：“点号，编码，Y坐标，X坐标，高程”才能在CASS软中将高程点展绘出来。

需要注意的是编码一位可以是空缺的，但是“逗号”不能省略，此文件格式必须是五个“逗号”，并其需要注意横坐标在前，纵坐标在后。

因实际地貌的多样性和复杂性，自动构成的三角网模型与实际地貌会有一定偏差，如果出现了三角网与实际地形不符合的情况，可以采用如下方法进行局部的修改：（1）删除三角形：如果区域边界生成了多余的三角形，应把其删除；（2）增加三角形：如果边界区域某范围没有生产三角网，则应通过内插点生产三角形，否则没有三角形的范围不参与土方量的计算；（3）过滤三角形：如果某些三角行的某个角度过小，可以采用该方法，将这些三角行重新组合成三角形；（4）删三角形顶点：采用该方法可以将有公共点的三角形统一删除，这样该区域范围不参与土方量的计算；（5）重组三角形：三角网应表示地址起伏的状态，如果某些三角网悬空，可以通过此方法将三角形重组。

基坑CASS⽅格⽹法⼟⽅计算（三⾓⽹）这是⼭西测量的第398期分享作者｜韩韩来源｜⼭西测量（ID：shanxiceliang）视频课程请联系（微信ID：HGH136********）⽅格⽹法是⼀种相对⽐较精确的⽅法。

多⽤于平整场地，将原来⾼低不平、⽐较破碎的地形按设计要求整理成平坦的有⼀定坡度的场地。

具体就是⼀个将平整场地的设计⼯作与⼟⽅计算⼯作结合的⼀个过程。

⽅格⽹图绘画步骤是在常⽤的⽅法是在1/500的地形图上，以20×20或40×40m划分成若⼲个⽅格，将设计标⾼和地⾯标⾼分别标在⽅格点的右上⾓和右下⾓，将⾃然地⾯标⾼与设计地⾯标⾼的差值，即各⾓点的施⼯⾼度（挖或填），填在⽅格⽹的左上⾓，挖⽅为（+）填⽅为(-)。

如下图：⽽在我们常⽤的南⽅CASS软件⽅格⽹⾓点表⽰稍有不同，如下图：南⽅CASS软件中⾓点右下⾓的浅蓝⾊字表⽰设计标⾼，右上⾓的黄⾊字表⽰地⾯标⾼，左下⾓的紫⾊字表⽰填挖差，左上⾓应该是编号，因为盗版软件所以不显⽰，与计算⽆关。

⽅格边长数值取决于所要求计算的精度和地形变化的复杂程度，在园林施⼯中⼀般⽤20-40⽶，在地形起伏较⼤地段⼀般⽅格边长可⽤10-20⽶。

⼼⾥话：今天不讲解⽅格⽹⼿绘的原理，我们不需要懂它的原理是啥东东，我们只需要会⽤软件计算得出正确的结果就⾏，个别粉丝想懂可以去百度和⾕歌。

我们会识图，明⽩各个数字表⽰的含义就⾏。

基坑⼟⽅计算：实际施⼯中我们会遇到很多基坑开挖或者是基坑填埋等施⼯内容，⽽这些都属于清单外的部分，⼯程量没有确定，⽽作为施⼯单位需要增加⼯程量来提⾼⼯程造价⽽去盈利，⽽作为业主单位是想花最少的钱完成最经济最有效益的⼯程，所以在清单外计量就需要三⽅签字了（施⼯单位、监理单位、建设单位），⽽这种⼟⽅计算需要提供计算依据图纸和⼟⽅报告，⽽不是简单⼀个数字就⾏，导致很多审计单位对于上述情况要求⼟⽅计算采⽤⽅格⽹法。

基坑图⽚：基坑⼟⽅⽅格⽹计算过程：①外业数据采集，即将现状地⾯数据采集，⽤RTK或者全站仪采集三维数据，⽣成南⽅CASS识别的.dat格式。

案例1某项目，提供原地貌高程图纸、现状高程图纸，要求计算土方工程量。

一、方格网法计算土方工程量
1.提取原地貌标高
文件-打开已有图纸-导入原地貌图纸。

指令PL-沿红线圈出范围-C闭合。

工程应用-高程点生成数据文件-有编码高程点，导出高程点.dat文件。

2.现状图纸生成三角网
文件-打开已有图纸-导入现状标高图纸。

指令PL-沿最外圈高程点圈出要测量范围-C闭合。

等高线-建立三角网-选择由图面高程点生成-确定，选定已圈出的范围线。

选定范围线，删除范围线以外的三角网（选定后delete）。

三角网存储：等高线-三角网存取-写入文件-命名-确定-WRITESJW选择对象时要选择全部的三角形-回车即可。

3.土方计算
工程应用-方格网法-方格网法土方计算-选择三角网最外侧范围线-弹出下表，按图示选择，确定即可。

二、三角网法计算土方工程量
1.原地貌图纸、现状图纸建立三角网
文件-打开已有图纸-导入图纸。

指令PL-沿最外圈高程点圈出要测量范围-C闭合。

等高线-建立三角网-选择由图面高程点生成-确定，选定已圈出的范围线。

选定范围线，删除范围线以外的三角网（选定后delete）。

三角网存储：等高线-三角网存取-写入文件-命名-确定-WRITESJW选择对象时要选择全部的三角形-回车即可。

分别保存原地貌图纸三角网1、现地貌图纸三角网2。

2.土方工程量计算
工程应用-三角网法土方计算-计算两期间土方-TWOSJW指令-选择第一期三角网文件-原地貌图纸三角网1- TWOSJW指令-选择第二期三角网文件-现地貌图纸三角网2-即出现工程量。

田面土地平整项目区整体地势较为平坦，所以土地平整土方量计算方法采用三角网法，尽量依据自然地形、地势，合理设计高程，使挖填方量最小，同时满足机械作业、灌排、农作物耕作的要求。

本着满足土地平整要求的原则，结合实际情况，确定本项目的土地平整方案：项目区地势相对平坦，局部起伏较大，考虑农作物对田块的要求，需要项目区内耕地进行以田块为单元的局部土地平整。

本次规划采用三角网进行土方计算，借助南方CASS软件进行土地平整工程土方辅助计算。

经过与实际工程的对比分析发现，运算结果与实际工程相差不大，能够满足项目需要。

土方计算的具体步骤如下：1、输入地形图：首先要有数字化的地形图（有三维标高），如果等高线没有三维高程，可以使用【原始数据】→【地形数据】→【无高程等高线转换】功能来输入三维标高，如果离散点只是文字，可以使用【原始数据】→【地形数据】→【数据转换】---【高程点转换】功能将文字转成离散点。

然后使用【原始数据】→【地形数据】→【等高线离散】将等高线离散化。

2、确定计算范围：使用【绘制区域】绘制出要计算土方的区域范围，使用【划分区块】功能将区域划分为一个或多个区块。

3、自动布置三角网：使用【自动布置三角网】绘制出三角网。

三角网可以按自然离散点来布置，也可以按设计离散点来布置；区块边界插点间距可以自己输入，布置后可通过【内插三角网】、【调整三角网】、【删除三角网】、【调整三角点位置】功能对三角网进行调整。

4、采集自然标高：使用【采集自然标高】功能采集出每一个三角点的自然标高。

5、设计标高：设计标高可以通过【采集设计标高】、【优化设计标高】或【输入设计标高】等功能来获得。

6、绘制土方零线。

7、计算土方量：使用【计算土方量】功能来计算土方量。

按照规划设计规范，项目区应选取不小于项目建设规模5%的田块作为典型田块，计算其土方工程量，再以此类推出项目区的土方工程量。

项目区土地平整区域1土方计算图详见图7-1，具体土方成果图详见单体设计图册。

CASS中三角网法土方计算
1，CASS三角网法土方计算有两种方法，一是根据野外测的原始数据及三维坐标，将其展点在Cass界面上，形成平面文件，在根据图上的高程点或者高程数据文件（CASS特有的数据文件及dat 文件）计算土方。

计算完成后软件自动生成一个成果报告
2. 其方法法是通过确定的规则将所有数据每三个点不重复不交叉无间隔的连成一系列面，三维建模的方法就是建立以此面为表面的三维实体，然后在cass中对实体进行放坡、切割、拉伸等三维操作，最后直接在cass中量取体积。

如图所示：
使整个计算的土石方的地形形成了由三角锥组成的集合，如上图所示，并根据给定设计高程来确定零平面，然后根据数学公式计算出整体体积。

实例：
3，根据外页采集的数据进行DEM（数字地面模型是利用一个任意坐
标系中大量选择的已知x、y、z的坐标点对连续地面的一种模拟表示，或者说，DTM就是地形表面形态属性信息的数字表达，是带有空间位置特征和地形属性特征的数字描述。

x、y表示该点的平面坐标，z 值可以表示高程、坡度、温度等信息，当z表示高程时，就是数字高程模型，即DEM（Digital Elevation Model）。

地形表面形态的属性信息一般包括高程、坡度、坡向等。

）建立数模如图所示
在这里进行设置挖方或者填方的数据（以之前采集的大凌河沙场为例，原地面高程为56.513）。

软件自动计算出挖方量，如图
具体到每一个小三角锥的方量详见（dtmtf.log文件）。

测量工作中‎经常会遇到‎计算土方问‎题，计算两期土‎方是CAS‎S的特色之‎一，特别是区域‎土方平衡施‎工过程中，或测量了两‎次结果之后‎，它能一次性‎为我们计算‎出同一区域‎的填挖方土‎方量，很是方便。

为了使大家‎深入了解C‎A SS6.1计算两期‎土方的方法‎，提出此问题‎与大家一起‎讨论学习。

一般来说，下面三种方‎法均可以计‎算两期土方‎：1、两断面线间‎土方计算2、DTM法两‎期土方计算‎3、方格网土方‎计算（设计面为三‎角网）三角网法、方格网法是‎常用的方法‎，断面法是提‎供给甲方的‎方量依据，一般三种方‎法的计算差‎距不会超过‎2%---5% 。

三角网法计‎算方量：点击等高线‎，选建立DT‎M或图面D‎T M完善点击建立D‎T M后会显‎示：选由图面高‎程点生成，确定。

此时要注意‎左下角显示‎的文字，点击回车键‎即可。

把区域的边‎界线选中后‎，就会自动形‎成三角网，如图所示：三角网形成‎后，再点击工程‎运用中的D‎T M法计算‎土方量，选中根据图‎上三角网，如图所示：选中后就会‎显示下图：注意左下角‎的提示：输入平场高‎度（就是设计深‎度，一般情况要‎加上超深0‎.5m）后回车，方量就会在‎左下角有显‎示。

方量计算完‎成。

方格网法计‎算方量：方格网法计‎算方量首先‎要采点，点击工程运‎用鼠标向下‎，选指定点生‎成数据文件‎，如图所示：然后就会自‎动跳出一个‎窗口，如图所示：先把文件放‎在自己能够‎找的道的文‎件里，如桌面，起好名字，保存即可。

窗口自动关‎闭后，左下角就会‎显示指定点‎：，此时，只要把鼠标‎放在高程点‎上左击后，会显示地物‎代码，代码就是点‎的行政代码‎，如边界线就‎写B，房子就写F‎，现在采点直‎接回车即可‎。

回车后，又会显示高‎程（0.00），这是后，就需要输入‎你所用鼠标‎点击的高程‎点。

水深要有负‎号，当然，正的水深就‎不需要加号‎了，直接输入就‎好。

最后会显示‎的是输入点‎号（1），这一步，只要直接回‎车就可以了‎。
