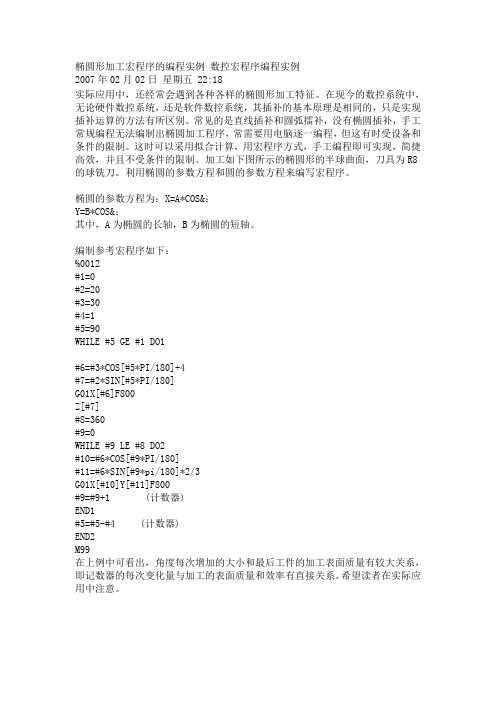

椭圆形加工宏程序的编程实例数控宏程序编程实例2007年02月02日星期五 22:18实际应用中，还经常会遇到各种各样的椭圆形加工特征。
在现今的数控系统中，无论硬件数控系统，还是软件数控系统，其插补的基本原理是相同的，只是实现插补运算的方法有所区别。
常见的是直线插补和圆弧擂补，没有椭圆插补，手工常规编程无法编制出椭圆加工程序，常需要用电脑逐一编程，但这有时受设备和条件的限制。
这时可以采用拟合计算，用宏程序方式，手工编程即可实现，简捷高效，并且不受条件的限制。
加工如下图所示的椭圆形的半球曲面，刀具为R8的球铣刀。
利用椭圆的参数方程和圆的参数方程来编写宏程序。
椭圆的参数方程为：X=A*COS&；Y=B*COS&；其中，A为椭圆的长轴，B为椭圆的短轴。
编制参考宏程序如下：%0012#1=0#2=20#3=30#4=1#5=90WHILE #5 GE #1 DO1#6=#3*COS[#5*PI/180]+4#7=#2*SIN[#5*PI/180]G01X[#6]F800Z[#7]#8=360#9=0WHILE #9 LE #8 DO2#10=#6*COS[#9*PI/180]#11=#6*SIN[#9*pi/180]*2/3G01X[#10]Y[#11]F800#9=#9+1 (计数器)END1#5=#5-#4 (计数器)END2M99在上例中可看出，角度每次增加的大小和最后工件的加工表面质量有较大关系，即记数器的每次变化量与加工的表面质量和效率有直接关系。
希望读者在实际应用中注意。
椭圆程序代码如下：N10 G54 G90 G0 S1500 M03N12 X0 Y0 Z20.N14 G0 Z1N16 G1 Z-5. F150.N18 G41 D1N20 #1=0N22 #2=34N24 #3=24N26 #4=#2*COS[#1]N28 #5=#3*SIN[#1]N30 #10=#4*COS[45]-#5*SIN[45] N32 #11=#4*SIN[45]+#5*COS[45] N34 G1 X#10 Y#11N36 #1=#1+1N38 IF [#1 L T 370] GOTO26N40 G40 G1 X0 Y0N42 G0 Z100N44 M30发一个铣椭圆宏程序实例铣椭圆实例O0008N2#100=1 角度步长N4#101=0 初始角度N6#102=361 终止角度N8#103=45 长半轴N10#104=25 短半轴N12#105=-10.0 深度N13G90G00X[#103+20]Y0Z100.0 刀具运行到(65,0,100.0)的位置N14S1000M03 主轴正转N15G01Z[#105]F1000.0 刀具下-10.0mmN16#114=#101 变量#114赋初始值0N18#112=#103*COS[#114] 计算X坐标值N20#113=#104*SIN[#114] 计算Y坐标值N22G01G42X[ROUND[#112]]Y[ROUND[#113]]D02F500.0走到第一点，并运行一个步长N24#114=#114+#100 变量#114增加一个角度步长N26IF[#114LT#102]GOTO18 条件判断变量#114是否小于361，满足则返回18 N28G01G40X[#103+20]Y0 取消刀具补偿，回到(65.0,0)N30G90G00Z100.0M05 抬刀N32M30 程序结束椭圆的长轴#1短轴#2起始角#3=0增量角#31刀具半径#4外径/内径#5=0/1加工深度#6每次加工深度#7切削速度#8#15=FIX[#6/#7] 只舍不入取整数 #16=#6-#15*#7#13=#16N11 G90 G1 Z-#13 F[#8/10]N1 IF [#5 EQ 1] GOTO5#10=[#1/2]*COS#3+#4#11=[#2/2]*SIN#3+#4GOTO8N5 #10=[#1/2]*COS#3-#4#11=[#2/2]*SIN#3-#4N8 G90 G1 X#10 Y#11 F#8#3=#3+#31IF [#3 LE 360 ] GOTO1#13=#13+#7IF [#13 GT #6 ] GOTO11N99 M99。
椭圆弧数控代码的自动生成方法
椭圆弧数控代码的自动生成方法
夏斌;王伟;黄学良;唐达獒
【期刊名称】《组合机床与自动化加工技术》
【年(卷),期】2007(000)005
【摘要】提出了一种基于计算机辅助制造的数控加工代码自动生成的方法,着重阐述了该方法针对椭圆弧的数控代码自动生成过程.该方法通过分析加工图形的dxf 文件,提取图形的坐标信息,再经过数据拟和,自动生成该图形的数控代码.该方法由VC+ +6.0实现相应的功能,经实际运行表明,能满足加工精度要求.该方法摆脱了传统数控机床从加工图形到形成数控加工代码时间长且精度不高的缺点,极大地提高了工作效率.
【总页数】4页(P67-70)
【作者】夏斌;王伟;黄学良;唐达獒
【作者单位】东南大学,南京,210096;东南大学,南京,210096;东南大学,南
京,210096;泰州供电局,江苏,泰州,000000
【正文语种】中文
【中图分类】TG659
【相关文献】
1.基于DXF格式的优化数控代码自动生成方法 [J], 姚冕;唐厚君
2.基于.NET铲沟机数控机床代码自动生成系统的开发及其实现 [J], 郭晓宇;左春柽;殷倩;胡章优
3.二维复杂图像自动生成数控代码的方法 [J], 李光耀;曹斌;李启炎
4.基于领域建模的数控系统代码自动生成方法 [J], 郑建华;朱蓉;李迪;舒兆港
5.挖掘软件源代码的代码注释自动生成方法 [J], 白杨; 张丽萍
因版权原因，仅展示原文概要，查看原文内容请购买。

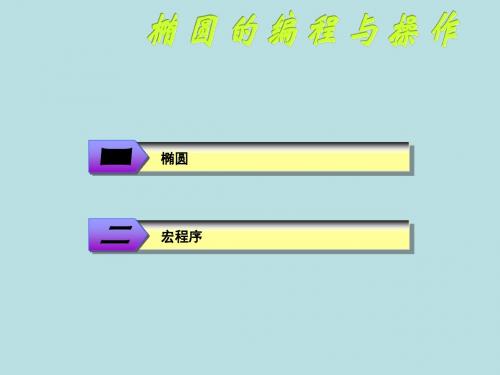

最新数控铣削加工编程与操作精品课件椭圆的编程与操作
