CAD地形的数据入库处理技术

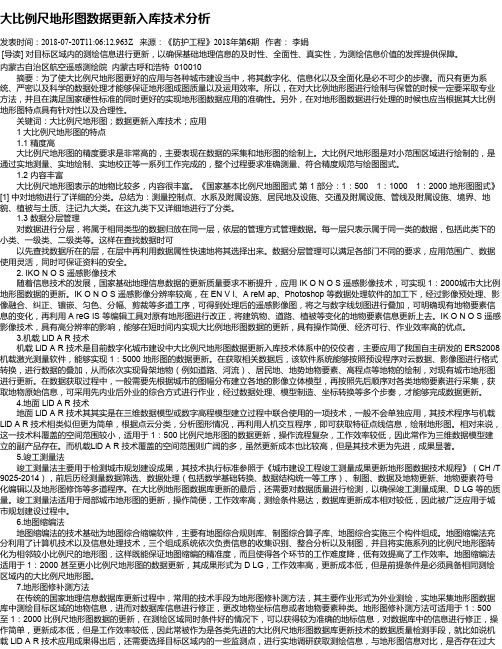

大比例尺地形图数据更新入库技术分析发表时间：2018-07-20T11:06:12.963Z 来源：《防护工程》2018年第6期作者：李娟[导读] 对目标区域内的测绘信息进行更新，以确保基础地理信息的及时性、全面性、真实性，为测绘信息价值的发挥提供保障。

内蒙古自治区航空遥感测绘院内蒙古呼和浩特 010010摘要：为了使大比例尺地形图更好的应用与各种城市建设当中，将其数字化、信息化以及全面化是必不可少的步骤。

而只有更为系统、严密以及科学的数据处理才能够保证地形图成图质量以及运用效率。

所以，在对大比例地形图进行绘制与保管的时候一定要采取专业方法，并且在满足国家硬性标准的同时更好的实现地形图数据应用的准确性。

另外，在对地形图数据进行处理的时候也应当根据其大比例地形图特点具有针对性以及合理性。

关键词：大比例尺地形图；数据更新入库技术；应用1 大比例尺地形图的特点1.1 精度高大比例尺地形图的精度要求是非常高的，主要表现在数据的采集和地形图的绘制上。

大比例尺地形图是对小范围区域进行绘制的，是通过实地测量、实地绘制、实地校正等一系列工作完成的，整个过程要求准确测量、符合精度规范与绘图图式。

1.2 内容丰富大比例尺地形图表示的地物比较多，内容很丰富。

《国家基本比例尺地图图式第 1 部分：1：500 1：1000 1：2000 地形图图式》[1] 中对地物进行了详细的分类。

总结为：测量控制点、水系及附属设施、居民地及设施、交通及附属设施、管线及附属设施、境界、地貌、植被与土质、注记九大类。

在这九类下又详细地进行了分类。

1.3 数据分层管理对数据进行分层，将属于相同类型的数据归放在同一层，依层的管理方式管理数据。

每一层只表示属于同一类的数据，包括此类下的小类、一级类、二级类等。

这样在查找数据时可以先查找数据所在的层，在层中再利用数据属性快速地将其选择出来。

数据分层管理可以满足各部门不同的要求，应用范围广、数据使用灵活，同时可保证资料的安全。

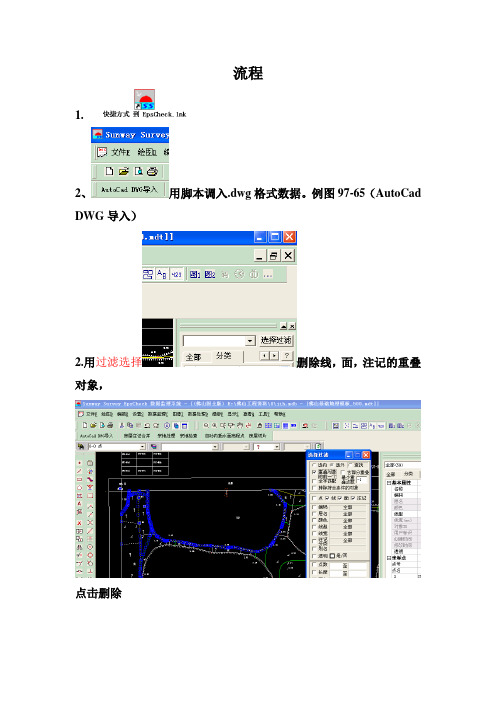

流程1.2、用脚本调入.dwg格式数据。

例图97-65（AutoCad DWG导入）2.用过滤选择删除线，面，注记的重叠对象，点击删除利用图层控制删除图廓对象（保留图框），选择图廓信息，找出其所在的层，按SHIFT选择图层删除图廓信息打开所有层继续删除其他图廓信息，用类似方法把图廓信息完全删除，只保留图框。

结果如下图：删除控制点层，删除方法同上。

删除地籍编号注记（一般在LASTN，LAJNLU，LALUS层中）3．处理高程点。

（配合其他里的脚本）1）当高程点是点对象时，可以直接换码成8310即全选点后直接输入8310，（可以利用层控制或者过滤选择）2）当高程点是线对象时，首先查看线对象有几个节点组成，利用脚本（其他-四点圆转高程点转换即可）打开脚本打开脚本后，选择-四点圆转高程点，执行脚本出现对话框，输入点数：点数见图2图0图1图2（上）完成操作后得到如下结果：3）把高程点和注记进行合并，（利用脚本其他-高程点注记整理）注意高程点和注记的距离先用3，然后用5，最大可以用7。

第一次用3.0第2次修改脚本注记距离为5再次运行脚本。

还有没合并的，把距离改成7.0再执行脚本。

对于没有合并的应用1）情况解决：4）当有注记没高程点时，利用脚本，（其他-有注记无高程点情况处理）4. 对斜坡处理关掉其他层，只开有斜坡的层，用cl.命令调出数据整理工具，斜坡提取（边线）功能对斜坡处理。

原斜坡1线删除不净的，人工删除。

先选中斜坡的一段，然后把鼠标放相邻的一段上，按8健连线，重复几次连线操作，把坡顶线连成一条整线。

然后在合适的位置打断（ctrl+w），打断时打开节点捕捉，形成完整的坡顶线，如下图激活数据整理工具菜单，先选择坡顶线，然后再用A加点画坡脚线，在坡顶线的末点设置转点，画到最后一个点时，按C闭合。

斜坡提取结果如下：（快捷键：8连线，ctrl+w打断，A加点，Z切换首尾点，J设置、取消转点，X回退，C闭合）再用这个流程处理其他斜坡，直到所有斜坡都处理完毕。

学习如何使用AutoCADMap3D进行地理数据处理和分析第一章：AutoCADMap3D的介绍AutoCADMap3D是一种专业的地理信息系统（GIS）软件，可以用于处理和分析地理数据。

它是由AutoCAD的开发者Autodesk 公司开发的，具备强大的绘图和编辑功能，同时结合了GIS分析和数据处理的功能。

本章将介绍AutoCADMap3D的基本操作和功能。

1.1 AutoCADMap3D的基本概念AutoCADMap3D是基于AutoCAD平台开发的，因此它具备了AutoCAD的基本绘图和编辑功能。

同时，它还增加了GIS相关的功能，使其具备了处理和分析地理数据的能力。

用户可以利用AutoCADMap3D来导入、编辑、查询和分析地理数据，并将结果导出为各种格式的图形文件或地理数据库。

1.2 AutoCADMap3D的主要功能AutoCADMap3D主要包括以下功能：（1）数据导入和导出：用户可以从各种格式的地理数据文件导入数据，如SHP、DWG、DGN等格式，也可以将处理结果导出为这些格式的文件。

（2）地图绘制和编辑：AutoCADMap3D具备了AutoCAD的绘图和编辑功能，用户可以利用它来创建、编辑和修改地图要素。

（3）地理数据查询和分析：AutoCADMap3D提供了各种查询和分析工具，可以根据不同的条件来查询地理数据，并进行空间分析、属性统计等操作。

（4）地理数据库管理：AutoCADMap3D可以连接各种地理数据库，如Oracle Spatial、SQL Server Spatial等，用户可以对数据库中的地理数据进行管理和分析。

1.3 AutoCADMap3D的应用领域AutoCADMap3D在各个领域都有广泛的应用，如土地规划、城市规划、交通规划、水资源管理、环境保护等。

它可以帮助用户更好地理解和分析地理数据，从而为决策提供科学依据。

第二章：AutoCADMap3D的数据处理功能AutoCADMap3D具备强大的数据处理功能，可以对地理数据进行导入、转换、编辑和管理。

1：:500地形图入库数据整理流程本文针对1:500地形图建立数据库前数据整理工作流程进行介绍。

按照《京维基础地形图内业整理技术细则》的要求，经拼图分幅、数据处理、属性录入、数据汇总、数据核查、拓扑检查、数据入库等工序，对1:500数字化地形图数据进行整理。

详细流程图如下：一、准备工作1、培训主要是使员工对入库标准规范、cass处理流程、需要避免的问题等有具体的认知，达到数据能统一指标、统一流程、统一结果的目的。

2、上机实操主要是测试培训的效果，以便为按实操能力对人员进行任务的分配做参考。

二、数据预处理1、资料准备收集项目有关的地形图的所有版本，以最新版作为标准，对每一分块进行简单预处理（伪结点删除，重复实体删除），并对每一分块的图层按规范整理，图层标准命名如下表：2、数据预处理根据项目区域图对收集的地形图进行无缝拼接，构成一个整体，按照规范对其进行分幅。

3、任务分配、时间安排以图幅分单位，进行分配任务；根据任务量，并指定一个可实现的时间。

三、数据处理以图幅为单位，按以下步骤进行地形图数据整理（按照面、点、线进行综合整理）1、要素构面（JMD, SXM, ZBM）一个图层中有点线面三种元素，所以在执行这一步时，首先需将面独立分离成层。

其中只需要对JMD执行这一步骤即可。

构面的方式有以下几种：(1)可应用CASS软件的构面功能，即手动跟踪构面：将断断续续的复合线连接起来构成一个面。

例如：花坛、道路边线、房屋边线等等断开的线，可以通过手动构面，把它们围成的面域构造出来；即搜索封闭房屋：自动搜索某一图层上复合线围成的面域，并把它自动生成房屋面。

(2)原有轨迹复制编辑闭合(3)重新绘制(4)以上三种方法相互结合构面后需要自检：通过运行“面状地物封闭检查”功能实现。

面状地物封闭检查是面状地物入库前所必须进行的步骤。

在此功能下定义“首尾点间限差”，程序自动将没有闭合的面状地物将其首尾强行闭合，当首尾点的距离大于限差，则用新线将首尾点直接相连，否则尾点将并到首点，以达到入库的要求。

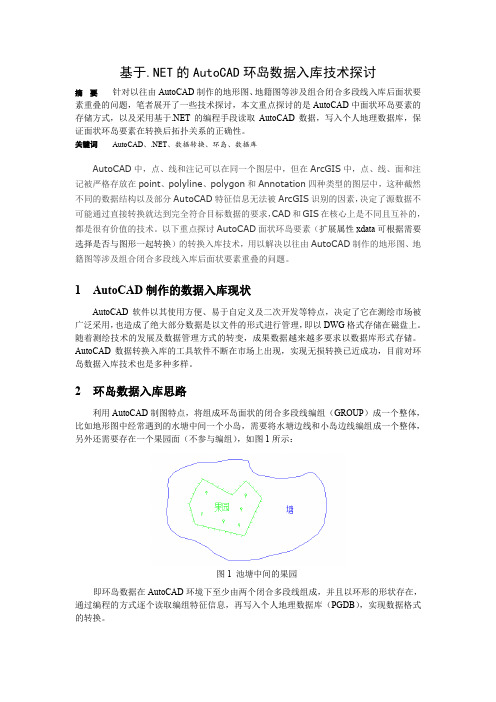

基于.NET的AutoCAD环岛数据入库技术探讨摘要针对以往由AutoCAD制作的地形图、地籍图等涉及组合闭合多段线入库后面状要素重叠的问题，笔者展开了一些技术探讨，本文重点探讨的是AutoCAD中面状环岛要素的存储方式，以及采用基于.NET的编程手段读取AutoCAD数据，写入个人地理数据库，保证面状环岛要素在转换后拓扑关系的正确性。

关键词AutoCAD、.NET、数据转换、环岛、数据库AutoCAD中，点、线和注记可以在同一个图层中，但在ArcGIS中，点、线、面和注记被严格存放在point、polyline、polygon和Annotation四种类型的图层中，这种截然不同的数据结构以及部分AutoCAD特征信息无法被ArcGIS识别的因素，决定了源数据不可能通过直接转换就达到完全符合目标数据的要求，CAD和GIS在核心上是不同且互补的，都是很有价值的技术。

以下重点探讨AutoCAD面状环岛要素（扩展属性xdata可根据需要选择是否与图形一起转换）的转换入库技术，用以解决以往由AutoCAD制作的地形图、地籍图等涉及组合闭合多段线入库后面状要素重叠的问题。

1AutoCAD制作的数据入库现状AutoCAD软件以其使用方便、易于自定义及二次开发等特点，决定了它在测绘市场被广泛采用，也造成了绝大部分数据是以文件的形式进行管理，即以DWG格式存储在磁盘上。

随着测绘技术的发展及数据管理方式的转变，成果数据越来越多要求以数据库形式存储。

AutoCAD数据转换入库的工具软件不断在市场上出现，实现无损转换已近成功，目前对环岛数据入库技术也是多种多样。

2环岛数据入库思路利用AutoCAD制图特点，将组成环岛面状的闭合多段线编组（GROUP）成一个整体，比如地形图中经常遇到的水塘中间一个小岛，需要将水塘边线和小岛边线编组成一个整体，另外还需要存在一个果园面（不参与编组），如图1所示：图1 池塘中间的果园即环岛数据在AutoCAD环境下至少由两个闭合多段线组成，并且以环形的形状存在，通过编程的方式逐个读取编组特征信息，再写入个人地理数据库（PGDB），实现数据格式的转换。

基于AutoCAD平台上地籍测量数据的入库摘要：随着地理信息系统( GIS) 技术在各个应用领域的推广使用,GIS 技术与地理空间信息的表示、处理、分析和应用得到广泛运用。

本文主要阐述了GIS 的定义、数据采集、数据入库的过程，阐述了为了达到入库的目的而进行的基于AutoCAD平台上的数据改造，数据的质量检查等。

关键词：AutoCAD GIS 地籍测量属性入库cadastration data load database base on AutoCADAbstract:Along with technology of Geography Information System extending and using in various application field, technology of Geography Information System and the expression、disposition、analysis and application of geography interspace information have been used popularly .This letterpress mostly expatiate definition、data collection and course of data storeroom of GIS,and expatiate data change and quality check of basing on AutoCAD flat roof for attaining aim of joining storeroom. Key words: AutoCAD GIS cadastration propertiy loadding database1引言目前国内的地籍测量成图软件大多基于AutoCAD平台上开发的软件，例如广州开思SCS2005地形地籍成图系统，南方公司的CASS系列数字测图系统等；AutoCAD软件具有处理图形精度高，稳定性强，批量编辑与输入输出方便等强大的图形处理功能；但AutoCAD也有其弱点，即统计、归纳、分析等属性关连数据处理功能较弱。

1:500地形图入库前数据整理流程摘要：本文针对1:500地形图建立数据库前数据整理工作流程进行介绍。

外业数据采集即修测补测工作完成后，按照空间数据建库标准的要求，对1:500 数字化地形图数据进行核查及处理，经数据构面、属性录入、建立拓扑关系、数据投影变换、数据格式转换等工序，整理地形图数据。

关键字：数据构面，属性录入，建立拓扑关系，数据投影变换，数据格式转换。

本文针对1:500地形图建立数据库前数据整理工作流程进行介绍。

外业数据采集即修测补测工作完成后，按照空间数据建库标准的要求，对1:500 数字化地形图数据进行核查及处理，经数据构面、属性录入、建立拓扑关系、数据投影变换、数据格式转换等工序，整理地形图数据。

1.数据核查由于数据采集的过程中存在不规范或错误，比如房屋没有封闭，房屋与房屋中间有重复多余线，实体没有属性或者属性错误，以及存在没有属性的实体等等，这些问题对基于基础数据的要素构面、GIS数据库的入库是必须避免和消除的，否则将影响到GIS应用的可信度，甚至不能进行相关的GIS应用。

数据核查主要分以下两步走：1.1对数据进行预处理（1）删除伪结点：删除图面上伪结点；（2）删除复合线多余点：删除图面中复合线上的多余点；（3）删除重复实体：删除完全重复的实体。

1.2应用CASS软件的“图形实体检查”功能检查图形数据编码正确性检查：检查地物是否存在编码，类型正确与否；图层正确性检查：检查地物是否按规定的图层放置，防止错误操作。

符号线型线宽检查：检查线状地物所使用的线型是否正确。

线自相交检查：检查地物之间是否相交；高程注记检查：检核高程点图面高程注记与点位实际的高程是否相符；复合线重复点检查：复合线的重复点检查旨在剔除复合线中与相邻点考靠得太近又对复合线的走向影响不大的点，从而达到减少文件数据量，达到提高图面利用率的目的。

设置“重复点限差”，执行检查命令后，如果相邻点的间距小于限差，则程序将报告错误。

地形图入库1．地形图入库流程2．地形图入库具体步骤2。

1 地形图数据准备地形图数据采集方式主要有矢量化纸质地形图和电子数据转换两种方法。

方法一:矢量化地形图。

通过扫描仪直接扫描纸质地图，以栅格形式存储于图象文件中（如*.TIF），然后经MAPGIS平台的输入编辑模块矢量化后，经图形整饰得到地形的点、线、面文件.主要流程如下：（具体操作见平台使用手册）扫描图纸校正图像底图矢量化方法二：电子数据转换.可利用MAPGIS平台的数据转换子系统将其他格式的图形数据如AutoCAD、Arc/Info、MapInfo等转换成系统标准的点、线、面文件。

AutoCAD数据转换见“附件B：AutoCAD 数据转换说明”。

2.2 地形图数据处理在MAPGIS平台的误差校正子系统中对地图数据点、线、面文件进行校正，具体操作可见《MAPGIS平台使用手册》。

2.3 地形图建库（以1：500比例尺为例详细说明）在MAPGIS平台的地图库管理子系统中完成地形图库的建立，下面就以1:500比例尺地形图为例进行建库。

第一步：建立地理图库。

进入MAPGIS平台“地图库管理”模块，首先选择“选项/设置系统环境”菜单项，出现图2—1窗口,将“工作目录"指定到建库文件所在的目录，图2-1然后选择“文件/新建地图库”菜单项，出现“新建图库分幅方式指定页”对话框，选择图库的分幅方式（这里以等高宽分幅为例，同一种大比例尺数据建库，如1：500、1：1000、1:2000选择等高宽分幅，小比例尺和多比例尺建库方式见《MAPGIS平台使用手册》).出现如下图2—2所示对话框：图2-2分幅参数设置点击“图库数据投影参数设置"按钮，进行投影参数的设置，具体见《MAPGIS平台使用手册》。

输入图库的起始坐标、图幅高宽和图幅数目。

图库起始横坐标X值为所有图幅中横坐标最小的图幅的横坐标值，Y值为所有图幅中纵坐标最小的图幅的纵坐标值。

图幅数目中X表示横向图幅的数目，Y表示纵向图幅数目.设置完毕后点“完成”，出现图2-3所示接图表。

数字地形图入库数据检查方法探讨摘要：数字地形图数据与地理信息系统入库数据有一定的差别，目前从数字地形图数据向入库数据转换使用的方法和软件很多,如何保证入库数据质量十分重要。

本文结合数字化地形图的特点，分析了其入库质量控制的意义，介绍数字地形图编辑和数据入库检查的内容和方法。

关键词：数字地形图；入库；数据；检查方法目前在计算机硬件和相关软件支持下除了完成数字成图外，各种比例尺的数字地形图已不再只是满足图面的要求，而是需要满足数据库操作的要求，也就是说数据入库的要求。

运用地理信息系统技术，按照相关的规范、标准和设计要求，对地理信息进行分类整理，以满足建立地理信息系统数据库的要求。

用正确的作业方法和建立完善的数据检查体系对保证产品质量至关重要。

一、地形图数据的编辑正确的地形图数据编辑是保证地形图数据成果质量的第一步，是极其重要的一个环节。

地形图数据编辑就是将所采集的数据导入相关的计算机软件中，然后根据软件要求的作业环境和相关功能，依照有关规范、图式和技术设计书的要求对数据文件中的各种地物、地貌进行分层，其属性表结构、属性项名称及定义、要素分类代码严格按相关规定执行。

数据编辑前，首先检查矢量数据，查看等高线的形态，地物位置与DOM套合、与调绘片是否一致，地物有无遗漏等问题，问题较多较严重时，及时上报上工序，然后做一些简单处理，如删除矢量数据中存在的完全重复目标等，对地貌和线状地物进行线条光滑。

地形图数据编辑的一般步骤如下。

1.测量控制点及公里格网对测量控制点中已有的GPS点、三角点、水准点等利用国家大地控制点数据库中的数据直接进行坐标展绘。

数学基础，包括坐标系、高程基准、地图投影、分带方式、分幅和编号是否正确，以及内图廓、公里格网及其间隔是否符合图式要求，内图廓、公里格网不能存在多余节点。

2.水系及其附属设施注意修改水系及其附属设施矢量数据采集时位置、流向，边线和中心线应保持光滑、流畅。

河流、沟渠编辑时应保持其连续贯通以保证河流形成水系网，还应特别注意:河流之间、河流与湖泊之间汇合口衔接关系正确、自然、不倒流。

2000地形图入库解决方案1目的和意义本工艺流程旨在描述大比例尺2000地形图制图数据如何快速提取要素数据，并进行后期的入库整理，为作业员提供完整而便捷的技术流程与软件操作指导说明。

2准备资料2.1原始资料（1）某一区域1:2000比例尺的矢量数据数据格式为AutoCAD 2000 DWG格式（2）外业调绘资料包括调绘底图和补测数据。

调绘底图包括纸质和扫描数据，扫描数据格式为JPG；补测数据为AutoCAD 2000 DWG格式。

（3）测量控制点成果数据为文本文件〔txt〕，坐标系与立体测量矢量数据同。

（4）相关技术要求。

2.2已准备资料根据?2000地形要素代码.pdf?和?2000 要素分层及属性内容?，制作以下配置文件：（1）2000数据入库方案.sch；（2）2000符号库.sym（3）标志点对照表文件.ipc2.3软件准备（1）Geoway3.6（2）Cass9.13工艺流程图4工艺流程详解4.1建立编辑工程〔同时导入原始数据〕（1）利用cass9.1软件，翻开数据，地物编辑/图形属性转换/编码转图形/批量处理选择2000入库数据编码转图层对照表.txt2000入库数据编码转图层对照表格式如下：编码是cass码，图层指的是入库数据的代码。

（2）将dwg文档另存为2000格式dxf格式；（3）选择“文件-新建工程〞；（4）选择“加工〞方式；（5）点击下一步，设置工程范围和设置比例尺，点击下一步。

选择入库方案，进行加载入库方案和符号库加载后空工程如下：（6）文件-导入dxf导入设置框中，进行如下设置：注意选择r14格式dxf，选择方案方式。

点击翻开。

通用标签设置，勾选“图层做为地物类〞。

示意图如下：点击确定注意其他层数据为待处理分类数据4.2数据整理数据导入完成，在GEOWAY中可以看到导入的gwp工程文件中有一个图层〔图层名为其他层〕。

尚需进行下一步的数据整理分类才能完成符合大赛标准的入库数据，即将其它层各个数据的数据，归类到正确的入库图层和编码中。
