直流调速系统及电力电子技术试题汇总

电力电子技术及应用模拟试题（含参考答案）一、单选题（共40题，每题1分，共40分）1、三相交流调压电路可由三个互差(____)的单相交流调压电路组成。

A、120°B、60°C、90°D、30°正确答案：A2、对三相桥式全控变流电路实施触发时，如采用单宽脉冲触发，单宽脉冲的宽度一般取（）度较合适。

A、90B、100C、60D、10正确答案：A3、晶闸管断态不重复电压UDSM与转折电压Ubo数值大小上应为，UDSM ( ) Ubo。

A、大于1B、等于1C、小于1D、不确定正确答案：A4、单结晶体管产生的触发脉冲主要用于驱动（）功率的晶闸管。

A、超大B、小C、大D、中正确答案：B5、IGBT开关速度（）电力MOSFET 。

A、大于1B、等于1C、小于1D、不确定正确答案：C6、三相桥式全控整流电路要保证两只晶闸管同时导通，触发脉冲一般可采用(____)。

A、单宽脉冲、双窄脉冲B、移相脉冲、双窄脉冲C、脉冲列、双窄脉冲D、单宽脉冲、脉冲列正确答案：A7、带电感性负载的单相桥式全控整流电路中，续流二极管VDR的作用是以下哪些？①去掉输出电压的负值②扩大移相范围③变换电压④隔离一、二次侧。

(____)。

A、①②B、③④C、①②③④D、②③④正确答案：A8、调光灯电路中，单结晶体管和(____)是决定灯泡能否调节亮度的关键。

A、电抗B、电阻C、电压D、电容正确答案：D9、当负载的感抗wLd和电阻Rd的大小相比不可忽略时称之为(____)。

A、电阻性负载B、电感性负载C、电容性负载D、反电动势负载正确答案：B10、型号为KK200－9的额定电流是（）。

A、9AB、90AC、200AD、900A正确答案：C11、单相可控整流电路最基本的是(____)。

A、单相半波可控整流电路B、单相桥式半控整流电路C、单相桥式全控整流电路D、单相全波可控整流电路正确答案：A12、交流调压电路是将一定频率和电压的交流电转换为(____)的交流电。

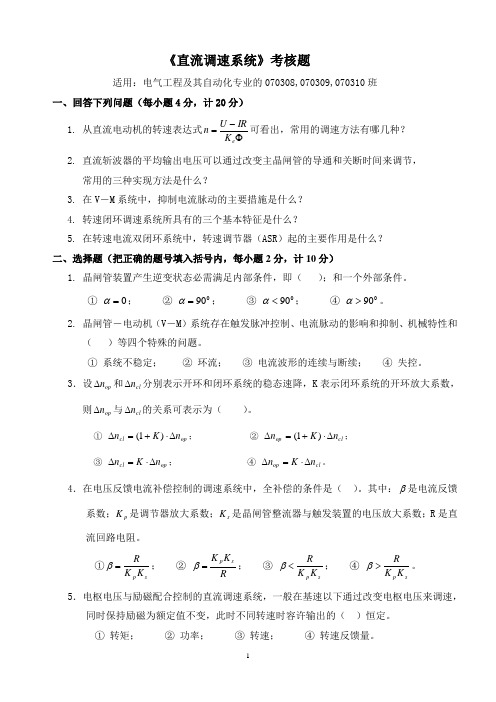

《直流调速系统》考核题适用：电气工程及其自动化专业的070308,070309,070310班 一、回答下列问题（每小题4分，计20分）1. 从直流电动机的转速表达式Φ-=e K IR U n 可看出，常用的调速方法有哪几种？2. 直流斩波器的平均输出电压可以通过改变主晶闸管的导通和关断时间来调节，常用的三种实现方法是什么？3. 在V －M 系统中，抑制电流脉动的主要措施是什么？4. 转速闭环调速系统所具有的三个基本特征是什么？5. 在转速电流双闭环系统中，转速调节器（ASR ）起的主要作用是什么？ 二、选择题（把正确的题号填入括号内，每小题2分，计10分）1. 晶闸管装置产生逆变状态必需满足内部条件，即（ ）；和一个外部条件。

① 0=α； ② 090=α； ③ 090<α； ④ 090>α。

2. 晶闸管－电动机（V －M ）系统存在触发脉冲控制、电流脉动的影响和抑制、机械特性和（ ）等四个特殊的问题。

① 系统不稳定； ② 环流； ③ 电流波形的连续与断续； ④ 失控。

3．设op n ∆和cl n ∆分别表示开环和闭环系统的稳态速降，K 表示闭环系统的开环放大系数，则op n ∆与cl n ∆的关系可表示为（ ）。

① op cl n K n ∆⋅+=∆)1(； ② cl op n K n ∆⋅+=∆)1(； ③ op cl n K n ∆⋅=∆； ④ cl op n K n ∆⋅=∆。

4．在电压反馈电流补偿控制的调速系统中，全补偿的条件是（ ）。

其中：β是电流反馈系数；p K 是调节器放大系数；s K 是晶闸管整流器与触发装置的电压放大系数；R 是直流回路电阻。

①sp K K R =β； ② RK K sp =β； ③ sp K K R <β； ④ sp K K R >β。

5．电枢电压与励磁配合控制的直流调速系统，一般在基速以下通过改变电枢电压来调速，同时保持励磁为额定值不变，此时不同转速时容许输出的（ ）恒定。

直流调速系统一判断题1弱磁控制时直流电动机的电磁转矩属于恒功率性质只能拖动恒功率负载而不能拖动恒转矩负载。

（Ⅹ）2只有一组桥式晶闸管变流器供电的直流电动机调速系统在位能式负载下能实现制动。

（√）4直流电动机变压调速和弱磁调速都可做到无级调速。

（√）5静差率和机械特性硬度是一回事。

（Ⅹ）6带电流截止负反馈的转速闭环系统不是单闭环系统。

（Ⅹ）7电流—转速双闭环无静差可逆调速系统稳态时控制电压U k的大小并非仅取决于速度给定 U g*的大小。

（√）8双闭环调速系统在起动过程中，速度调节器总是处于饱和状态。

（Ⅹ）9逻辑无环流可逆调速系统任何时候都不会出现两组晶闸管同时封锁的情况。

（Ⅹ）10可逆脉宽调速系统中电动机的转动方向（正或反）由驱动脉冲的宽窄决定。

（√）11双闭环可逆系统中，电流调节器的作用之一是对负载扰动起抗扰作用。

（Ⅹ）与开环系统相比，单闭环调速系统的稳态速降减小了。

（Ⅹ）12α=β配合工作制的可逆调速系统的制动过程分为本组逆变和它组制动两阶段（√）13转速电流双闭环速度控制系统中转速调节为PID调节器时转速总有超调。

（Ⅹ）14 电压闭环相当于电流变化率闭环。

（√）15 闭环系统可以改造控制对象。

（√）16闭环系统电动机转速与负载电流（或转矩）的稳态关系，即静特性，它在形式上与开环机械特性相似，但本质上却有很大的不同。

17直流电动机弱磁升速的前提条件是恒定电动势反电势不变。

（√）18 直流电动机弱磁升速的前提条件是恒定电枢电压不变。

（Ⅹ）19电压闭环会给闭环系统带来谐波干扰，严重时会造成系统振荡。

（√）20对电网电压波动来说，电压环比电流环更快。

（√）二选择题1直流双闭环调速系统中出现电源电压波动和负载转矩波动时，（ A）。

A ACR抑制电网电压波动，ASR抑制转矩波动B ACR抑制转矩波动，ASR抑制电压波动C ACR 放大转矩波动，ASR抑制电压波动D ACR放大电网电压波动，ASR抑制转矩波动2桥式可逆PWM变换器给直流电动机供电时采用双极性控制方式，其输出平均电压d U 等于（B ）。

交直流调速系统复习题及答案一、判断题：(判断题正确打T，错误打F)1、当系统机械特性硬度相同时，理想空载转速越低，静差率越小。

（F）2、如果系统低速时的静差率能满足要求，则高速时肯定满足要求。

（T）3、电流截止负反馈是一种用来限制主电路过电流的方法。

（T）4、电压负反馈调速系统的调速精度要比转速负反馈的精度高。

（F）5、电压负反馈调速系统不能补偿电动机电枢电阻引起的转速降。

（T）6、要改变直流电动机的转向，可同时改变电枢电压和励磁电压的极性。

（F）7、在转速电流双闭环调速系统中，转速调节器的输出电压是电流环的给定电压。

（T）8、α=β工作制可以消除直流平均环流，但不能消除瞬时脉动环流，故称作有环流可逆调速系统。

(T)9、调速系统工程设计方法中，典型Ⅱ型系统是由两个积分环节、一个惯性环节和一个二阶微分环节组成的单位反馈系统。

（F）10、相对于单闭环控制，双闭环调速系统中内环的存在可以及时抑制环内的扰动。

（T）11、用工程设计法设计直流双闭环调速系统时，其中电流环既可设计成典型I型，也可设计成典型II型。

（T）12、绕线式异步电动机串级调速属转差功率回馈型调速。

（T）13、电流源型变频器比电压源型变频器的调速动态响应慢。

（F）14、从电源的性质出发，可将静止式变频装置分为两类：电压源和电流源型变频装置。

（T）15、用工程设计法设计直流双闭环调速系统时，要先设计内环后设计外环。

（T）16、α=β工作制可以消除直流平均环流和瞬时脉动环流，故称作无环流可逆调速系统。

(F)17、电气串级调速系统具有恒转矩调速特性。

(T）18、工程设计法中，近似处理的原则是近似前后的相角裕度不变。

（T）19、电动机可逆运行的本质是电磁转矩可逆。

(T）20、调速系统工程设计方法中，典Ⅰ系统是由一个积分环节和一个惯性环节串联而成的单位反馈系统。

(T）21、异步电机的变频调速属转差功率不变型调速，是各种调速方案中性能最好的一种方法。

1．双闭环的调速系统的特点是：利用〔ASR 的饱和非线性〕实现了〔“准时间最优〞〕控制，同时带来了〔转速超调〕。

2．在设计双闭环系统的调节器时，先设计〔环的ACR 〕，然后设计〔外环的ASR 〕。

3．在双闭环调速系统中，电流调节器主要是对〔电网电压波动〕起调解作用；而转速调节器主要是对〔负载扰动〕起抗扰调节作用。

4．变电压调速是直流调速系统用的主要方法，调节电枢电压常用的三种可控制电源分别为〔旋转变流机组〕、〔静止可控整流器〕及〔脉宽调制器和直流斩波变换器〕。

5．直流电动机的调速方法有三种，即为〔改变电枢电压调速〕、〔弱磁调速〕和〔电枢回路串电阻〕调速。

6．直流调速系统的静态技术指标有〔调速围D 〕和〔静差率S 〕，它们的表达式分别为〔max min n D n =〕和〔min cl o n s n ∆=〕，它们之间的关系式为〔(1)nom nomn s D s n =-∆〕。

7．脉中宽度调制简称(PWM)，它是通过功率管开关作用，将〔恒定直流电压〕转换成频率一定，宽度可调的〔方波脉冲电压〕，通过调节〔脉冲电压的宽度〕，改变输出电压的平均值的一种变换技术。

8．调速控制系统是通过对〔电动机〕的控制，将〔电能〕转换成〔机械能〕，并且控制工作机械按〔给定〕的运动规律运行的装置。

9．用〔直流电动机〕作为原动机的传动方式称为直流调速，用〔交流电动机〕作为原动机的传动方式称为交流调速。

10．电气控制系统的调速性能指标可概括为〔静态〕和〔动态〕调速指标。

11．在电动机微机控制系统中，电动机是〔被控对象〕，微型计算机那么起〔控制器〕的作用。

12．总的来说，在电动机微机控制系统中，计算机主要完成〔实时控制〕、〔监控〕和〔数据处理〕等工作。

13．模拟信号到数字信号转换包括〔采样〕和〔量化〕两个过程。

14．PID 控制中P 、I 、D 的含义分别是〔比例〕、〔积分〕 和〔微分〕。

15．脉冲式传感器检测转速的方法有〔M 法测速〕、〔T 法测速〕和〔M/T 法测速〕。

直流系统考试题在直流系统中，下列哪个元件最常用来作为过电压保护装置？（A）电阻器（B）电容器（C）电抗器（D）避雷器在直流系统中，下列哪种情况最可能导致电压波动？（A）负载的突然增加（B）电源的突然变化（C）线路的突然短路（D）谐波的干扰当直流系统的负载突然增加时，下列哪个参数可能会发生变化？（A）电流（B）电压（C）功率（D）电阻在直流系统中，下列哪个参数与系统的稳定性无关？（A）电源的内阻（B）负载的性质（C）电容器的容量（D）电感的大小在直流系统中，下列哪个因素最可能引起系统的不稳定？（A）负载的突然变化（B）电源的波动（C）线路的短路（D）谐波的干扰直流系统的稳定性通常由其______和______决定。

当直流系统的负载发生变化时，系统的______可能会发生变化。

过电压保护装置通常由______、______和______等元件组成。

在直流系统中，电容和电感的作用是______和______。

当直流系统的电压突然变化时，可能会引起______的变化。

说明直流系统中过电压保护装置的工作原理及其必要性。

当直流系统的负载突然增加时，系统电压可能会发生怎样的变化？为什么？什么是直流系统的谐波干扰？如何减小其对系统的影响？试述在直流系统中，如何通过调整系统参数提高系统的稳定性。

论述在直流系统中，如何通过合理的元件选择和配置提高系统的稳定性。

说明在直流系统中，如何对过电压保护装置进行维护和检测，以确保其正常工作。

随着能源结构的转变和电力系统的升级，多端柔性直流系统（VSC-MTDC）在电力系统的应用越来越广泛。

然而，如何保障该系统的稳定运行，特别是在直流故障下的保护，成为了行业内的焦点。

本文将探讨多端柔性直流系统直流故障保护方案的设计与实施。

柔性直流输电技术（VSC-MTDC）是一种新型的输电技术，其采用基于电压源换流器（VSC）的输电技术，具有输电容量大、可控性高、适用于远距离输电等优点。

多端柔性直流系统（VSC-MTDC）则是指由多个电压源换流器组成的输电系统，可以实现多电源供电、多落点受电，从而提高电力系统的稳定性和可靠性。

2019-2020学年度第一学期电气工程系《直流调速技术》期末试卷一、填空题：（每空1分，共10分）1、直流电动机有三种调速方法：降压调速、弱磁调速、电枢串电阻调速。

2、调压调速是直流调速系统用的主要调速方法。

3、对自动控制系统的性能要求主要有三个方面：稳定性，准确性，快速性。

4、转速负反馈闭环直流调速系统硬件结构比开环直流调速系统多了以下部分：转速反馈环节，比较放大环节。

5、采用比例调节器控制的直流调速系统是有静差调速系统，采用比例积分（积分）调节器控制的直流调速系统是无静差调速系统。

6、开环直流调速系统硬件结构主要包括主电路和控制电路，主电路由晶闸管可控整流电路，直流电动机等组成，控制电路由给定电位器，晶闸管触发电路，继电电路组成。

二、选择题：（每小题2分，共16分）1．静差率和机械特性的硬度有关，当理想空载转速一定时，特性越硬，则静差率（ A ）A．越小B．越大C．不变 D．不确定2.控制系统能够正常运行的首要条件是( B )A．抗扰性B．稳定性C．快速性D．准确性3.双闭环直流调速系统的起动过程中不包括( D )A．转速调节阶段 B．电流上升阶段C．恒流升速阶段 D．电流下降阶段4.速度单闭环系统中，不能抑制（ D ）的扰动。

A 调节器放大倍数B 电网电压波动C 负载D 测速机励磁电流5.限止电流冲击的最简单方法是采用（ B）A.转速微分负反馈B.电流截止负反馈C.电压负反馈D.带电流正反馈的电压负反馈6.无静差调速系统中，调节器一般采用（C）调节器。

A. P调节器B. PD调节器C . PI调节器 D.PID调节器7.在速度负反馈单闭环调速系统中，当下列（C）参数变化时系统无调节能力。

A.放大器的放大倍数KpB.负载变化C.转速反馈系数D.供电电网电压8.当理想空载转速n0相同时，开环放大倍数为9，闭环系统的静差率与开环下的静差率之比为（ D ）。

A 1B 0C 10D 1/10三、判断题（每小题2分，共20分）正确的在（）内打“√”,错误的在（）内打“”。

直流调速系统练习题一、选择题1. 直流调速系统中，下列哪种方法可以减小电机的启动电流？A. 串电阻启动B. 星角启动C. 自耦变压器启动D. 变频器启动A. 速度调节器B. 电流调节器C. 位置调节器D. 速度反馈环节A. 无刷直流电机B. 永磁同步电机C. 串励直流电机D. 并励直流电机4. 直流调速系统中，下列哪个参数与电机的转速无关？A. 电枢电流B. 电枢电压C.励磁电流D. 转子电阻二、填空题1. 直流调速系统主要由________、________、________和________四个部分组成。

2. 在直流调速系统中，速度环的反馈信号通常取自________。

3. 直流调速系统中，为了提高系统的动态性能，常采用________控制策略。

4. 直流调速系统的稳态精度主要取决于________的精度。

三、简答题1. 简述直流调速系统中速度闭环和电流闭环的作用。

2. 直流调速系统中的转速反馈环节有哪些类型？分别适用于哪些场合？3. 直流调速系统在启动过程中，为什么需要限制启动电流？4. 简述PWM（脉宽调制）在直流调速系统中的应用。

四、计算题1. 已知一台直流电动机的电枢电阻为0.5Ω，电枢电感为0.01H，励磁电流为2A，电枢电压为220V，求该电动机在额定负载下的转速。

2. 一台直流电动机的额定电压为220V，额定电流为10A，额定转速为1500r/min，求该电动机的额定输出功率。

3. 某直流调速系统采用PI调节器，速度环比例系数为Kp，积分时间常数为Ti，电流环比例系数为Kpi，积分时间常数为Tii。

若系统稳态误差要求小于0.01%，求Kp、Ti、Kpi和Tii的取值范围。

4. 已知一台直流电动机的额定电压为220V，额定电流为10A，额定转速为1500r/min，电枢电阻为1Ω，电枢电感为0.02H。

若采用转速反馈闭环控制，求转速反馈系数Kv的取值范围。

五、判断题1. 在直流调速系统中，电流环的作用是保证电机的快速响应，同时限制电机的最大电流。

高级电工题库直流调速部分1.电压负反馈调速系统中，电流正反馈是补偿环节，一般实行（）A欠补偿B全补偿C过补偿D温度补偿2.直流调速装置通电前硬件检查内容有：电源电路检查，信号线、控制线检查，设备接线检查，PLC接地检查。

通电前一定要认真进行（），以防止通电后引起设备损坏。

A电源电路检查 B信号线、控制线检查 C设备接线检查 D PLC接地检查3.直流调速装置安装的现场调试主要有硬件检查和程序（软件）调试两大内容，调试前准备工作有：收集有关资料，熟悉并阅读有关资料和说明书，主设备调试用仪表的准备。

其中要（B），这是日后正确使用设备的基础。

A程序（软件）调试B熟悉并阅读有关资料和说明书C设备接线检查D硬件检查4.直流调速装置调试的原则一般是（A）。

A先检查，后调试B先调试，后检查C先系统调试，后单机调试D边检查边调试5.恒转矩负载变频调速的主要问题是调速范围能否满足要求，典型的恒转矩负载有（C）。

A起重机、车床B带式输送机、车床C带式输送机、起重机D薄膜卷取机、车床6.调节直流电动机电枢电压可获得（B）性能。

A恒功率调速B恒转矩调速C若磁通调速D强磁通调速7.三相可控整流触发电路调试时，首先要检查三相同步电压波形，再检查（B），最后检查输出双脉冲的波形A晶闸管两端的电压波形B三相锯齿波波形 C同步变压器的输出波形 D整流变压器的输出波形8.同开环控制系统相比，闭环控制的优点之一是（A）A它具有抑制干扰的能力B系统稳定性提高C减小了系统的复杂性D对元件特定变化更敏感9.调节器输出限幅电路的作用是，保证运放的（A），并保护调速系统各部件正常工作。

A线性特性B非线性特征C输出电压适当衰减D 10.若理想微分环节的输入为单位阶跃，则其输出的单位阶跃响应是一个（A）。

A脉冲函数B一次函数C正弦函数D常数11.（C）是直流调速系统的主要调速方案。

A 改变电枢回路电阻RB 增强励磁磁通 C调节电枢电压D减弱励磁磁通12.锯齿波触发电路由（D）、脉冲形成与放大、强触发与输出、双窄脉冲产生等四个环节组成.A三角波产生与移相B尖脉冲产生与移相C矩形波产生与移相D锯齿波产生与相位控制13.锯齿波触发电路中调节恒流源对电容器的充电电流，可以调节（）。

电力电子技术知识考核题库一、单选题1、（）出现前的时期可称为电力电子技术的史前期或黎明期。

[单选题] *A、电力二极管B、水银整流器C、晶闸管√D、IGBT2、（）属于全控型器件，它是MOSFET 和BJT的复合。

其性能十分优越，使之成为现代电力电子技术的主导器件。

[单选题] *A、电力二极管B、晶闸管C、GTOD、IGBT√3、（）是MOSFET 和GTO 的复合。

其目前也取得了相当的成功，已经获得大量应用。

[单选题] *A、SITB、晶闸管C、IGBTD、IGCT√4、晶闸管属于半控型器件，它的触发信号加在（）之间。

[单选题] *A、阳极与阴极B、门极与阴极√C、栅极与集电极D、栅极与发射极5、IGBT属于电压驱动型器件，它的驱动控制信号加在（）之间。

[单选题] *A、阳极与阴极B、门极与阴极C、栅极与集电极D、栅极与发射极√6、随着全控型电力电子器件的不断进步，电力电子电路的工作频率也不断提高，电力电子器件的（）也随之增大。

[单选题] *A、通态损耗B、断态损耗C、开关损耗√D、开通损耗7、电化学工业大量使用直流电源，电解铝、电解食盐水等都需要大容量（）。

[单选题] *A、整流电源√B、逆变电源C、直流斩波电源D、变频器8、以前的电梯大都采用直流调速系统，而近年来（）调速已成为主流。

[单选题] *A、斩波B、交流变相C、交流调压D、交流变频√9、轻型直流输电主要采用（）器件。

[单选题] *A、晶闸管B、电力MOSFETC、GTOD、IGBT√10、通信设备中的程控交换机所用的直流电源以前用晶闸管整流电源，现在已改为采用全控型器件的（）。

[单选题] *A、逆变电源B、直流斩波电源C、线性稳压电源D、高频开关电源√11、逆导IGBT相当于将一个IGBT 两端反并联一个（）。

[单选题] *A、快速二极管√B、晶闸管C、电力MOSFETD、GTO12、下列器件中，（）与SIT速度相当。

[单选题] *A、晶闸管B、GTOC、电力MOSFET√13、以下器件中，开关速度达几百kHZ，甚至高达1MHZ的是（）。
