激光雷达信号处理及目标检测算法激光雷达是一种常用于环境感知的传感器，其通过发射激光束并接收反射回来的激光信号来获取周围环境的距离和位置信息。
为了实现有效的目标检测和环境感知，激光雷达信号需要进行一系列的处理和分析。
本文将重点介绍激光雷达信号处理及目标检测算法的关键方面。
首先，激光雷达信号处理的第一步是数据预处理。
由于激光雷达信号中可能包含一些噪声和杂散信号，因此需要对原始数据进行滤波和去噪处理。
常用的处理方法包括均值滤波、中值滤波和高斯滤波等。
这些滤波方法可以有效地滤除信号中的噪声，提高后续处理的精确度和可靠性。
接下来，对于经过滤波和去噪处理的激光雷达数据，需要进行点云分割。
点云分割是将连续的点云数据分割成具有相同特性或属于同一目标的子集的过程。
常用的点云分割算法包括基于几何特征的方法、基于聚类的方法和基于机器学习的方法等。
这些算法可以将点云数据集中的每个点分配到相应的目标或者背景中，从而方便后续的目标检测和定位。
然后，对于每个被分割的子集，可以利用目标检测算法进行目标检测。
目标检测是激光雷达信号处理和分析中的关键任务，其目的是从点云数据中准确地检测出目标的位置和形状。
常用的目标检测算法包括基于滤波器的方法、基于模型拟合的方法和基于深度学习的方法等。
这些算法可以根据目标的特征和结构来检测出目标的存在，并提供目标的位置和属性信息。
在目标检测之后，还可以进行目标跟踪和运动估计。
目标跟踪是指在一个连续的时间序列中，通过预测和匹配的方法，从第一帧的目标检测结果开始，追踪目标的位置和运动轨迹。
运动估计是指通过分析目标在连续帧之间的位置和形状变化，估计目标的运动速度和方向。
这些信息对于环境感知和决策制定非常重要，可以用于行人识别、车辆跟踪和路径规划等应用。
最后，为了进一步提高目标检测的准确性和性能，可以结合激光雷达信号与其他传感器数据进行融合处理。
传感器融合可以利用不同传感器之间的互补性，提高目标检测的鲁棒性和可靠性。
脉冲激光雷达信号降噪方法对比陈冬;王江安;康圣【摘要】The property of lidar backscattering signal in atmosphere was discussed in the paper.A new filter method——empirical mode decomposed method (EMD)which is based on Hilbert-Huang transplantation(HHT) was applied.The extend Kalman filtering method(EKF), wavelet threshold method were compared with.The simulation based on typical atmosphere conditions, showed effect of each method,including its advantages and disadvantages.It is proved by simulation that EKF method works well only when the backscattering signal SNR is high, the wavelet threshold method is the best method in most case, and the EMD method has best result when high SNR.The EMD method that is proved to be valid is worthy of further researching on.As a result,integrating three methods is the best way for lidar signal filtering.%研究了脉冲激光雷达大气后向散射回波信号特性,介绍了一种以Hilbert-Huang变换(HHT)为基础的滤波新方法--固有模态(EMD)分解滤波,并与扩展卡尔曼滤波(EKF)、小波阈值滤波算法进行对比.针对典型大气条件下回波信号特点进行仿真,对各种方法在不同信噪比信号条件下滤波效果进行评价,分析它们的优缺点.仿真结果证明:EKF法仅在均匀大气高信噪比条件下滤波效果较好;小波阈值方法具有更强的适应性,是中低信噪比条件下的最优算法;EMD分解滤波具有很高研究价值,该方法在高信噪比条件下处理效果最好,是现有方法的必要补充.综合运用3种方法才能使滤波效果达到最佳.【期刊名称】《舰船科学技术》【年(卷),期】2011(033)004【总页数】5页(P93-97)【关键词】激光雷达;后向散射;小波阈值滤波;经验模态分解【作者】陈冬;王江安;康圣【作者单位】海军工程大学,电子工程学院光电研究所,湖北,武汉,430033;海军工程大学,电子工程学院光电研究所,湖北,武汉,430033;海军工程大学,电子工程学院光电研究所,湖北,武汉,430033【正文语种】中文【中图分类】TP274.20 引言在激光遥感领域，研究者的注意力主要集中在信号反演方法上而忽视了降噪处理算法的深入研究。

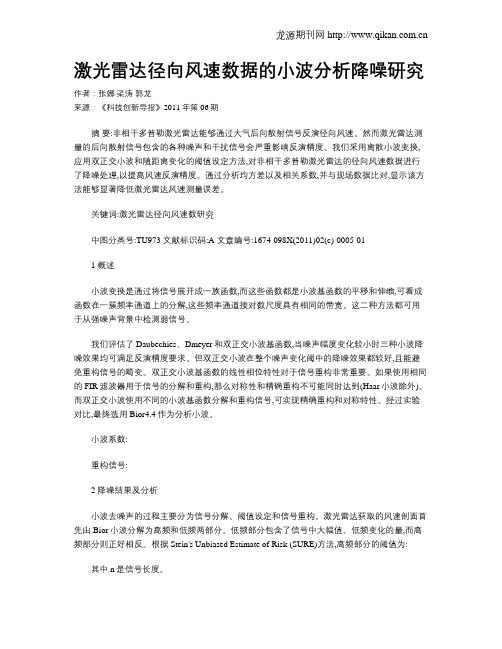

激光雷达径向风速数据的小波分析降噪研究作者：张娜梁涛郭龙来源：《科技创新导报》2011年第06期摘要:非相干多普勒激光雷达能够通过大气后向散射信号反演径向风速。
然而激光雷达测量的后向散射信号包含的各种噪声和干扰信号会严重影响反演精度。
我们采用离散小波变换,应用双正交小波和随距离变化的阈值设定方法,对非相干多普勒激光雷达的径向风速数据进行了降噪处理,以提高风速反演精度。
通过分析均方差以及相关系数,并与现场数据比对,显示该方法能够显著降低激光雷达风速测量误差。
关键词:激光雷达径向风速数研究中图分类号:TU973 文献标识码:A 文章编号:1674-098X(2011)02(c)-0005-011 概述小波变换是通过将信号展开成一族函数,而这些函数都是小波基函数的平移和伸缩,可看成函数在一簇频率通道上的分解,这些频率通道按对数尺度具有相同的带宽。
这二种方法都可用于从强噪声背景中检测弱信号。
我们评估了Daubechies、Dmeyer和双正交小波基函数,当噪声幅度变化较小时三种小波降噪效果均可满足反演精度要求。
但双正交小波在整个噪声变化阈中的降噪效果都较好,且能避免重构信号的畸变。
双正交小波基函数的线性相位特性对于信号重构非常重要。
如果使用相同的FIR滤波器用于信号的分解和重构,那么对称性和精确重构不可能同时达到(Haar小波除外)。
而双正交小波使用不同的小波基函数分解和重构信号,可实现精确重构和对称特性。
经过实验对比,最终选用Bior4.4作为分析小波。
小波系数:重构信号:2 降噪结果及分析小波去噪声的过程主要分为信号分解、阈值设定和信号重构。
激光雷达获取的风速剖面首先由Bior小波分解为高频和低频两部分。
低频部分包含了信号中大幅值、低频变化的量,而高频部分则正好相反。
根据Stein's Unbiased Estimate of Risk (SURE)方法,高频部分的阈值为:其中n是信号长度。
有背景噪声场景下的激光回波信号处理1. 引言激光回波信号处理是激光雷达系统中的重要环节，用于提取目标物体的信息。
然而，在实际应用中，常常会遇到有背景噪声的场景，这会对激光回波信号的处理造成一定的困扰。
本文将探讨在有背景噪声场景下的激光回波信号处理方法。
2. 背景噪声的来源背景噪声是指在激光回波信号中由于环境等因素引入的干扰信号。
主要的背景噪声来源包括以下几个方面：2.1 自然噪声自然噪声是指由于大气、天气等自然因素引起的干扰信号。
例如，雨、雪、雾等天气条件下，激光回波信号容易受到散射、吸收等自然因素的影响，导致背景噪声的增加。
2.2 人为噪声人为噪声是指由于人类活动引起的干扰信号。
例如，工厂、交通等噪声源会对激光回波信号产生影响，增加背景噪声的干扰。
2.3 仪器噪声仪器噪声是指激光雷达系统本身的噪声。
例如，激光器的噪声、接收器的噪声等都会对激光回波信号产生影响，增加背景噪声的干扰。
3. 背景噪声的影响背景噪声的存在会对激光回波信号的处理和分析造成一定的影响，主要表现在以下几个方面：3.1 信噪比下降背景噪声的存在会使激光回波信号的信噪比下降，从而降低信号的质量和可靠性。
在信噪比较低的情况下，目标物体的信息很难被准确提取和分析。
3.2 目标检测困难背景噪声的干扰会使目标物体的回波信号变得模糊不清，从而增加目标检测的难度。
在有背景噪声的场景下，目标物体的边缘信息往往会被模糊化，导致目标的定位和识别出现误差。
3.3 数据处理复杂背景噪声的存在会使激光回波信号的处理变得更加复杂。
在有背景噪声的场景下，需要采用合适的信号处理算法来降低噪声的影响，同时保留目标物体的有效信息。
4. 背景噪声的处理方法针对有背景噪声场景下的激光回波信号处理，可以采用以下几种方法来降低背景噪声的影响：4.1 信号滤波信号滤波是最常用的降噪方法之一。
可以采用低通滤波器来滤除高频噪声，或者采用中值滤波器来去除孤立的噪声点。
滤波操作可以在时域或频域进行，具体选择滤波器的类型和参数需要根据具体的应用场景进行调整。
激光多普勒测速雷达技术研究现状白蕊霞;王斌永;童鹏【摘要】多普勒频率提取算法是激光多普勒测速雷达的关键技术之一，它会直接影响测速精度、作用距离、动态响应范围。
本文以一款典型激光多普勒测速雷达为例介绍了测速系统的组成与关键技术，对比分析了国内外典型激光多普勒测速雷达的性能指标及技术参数，重点研究了各种多普勒频率提取算法，并对各种算法的优缺点进行概括总结。
最后对多普勒频率提取算法进行了展望。
%Doppler frequency extraction algorithm is one of the key technologies of laser Doppler velocity radar.It has a direct effect on the measurement precision,operating range and dynamic response range.Taking a typical laser Doppler velocity radar as an example,the composition and key technologies of the laser Doppler velocity radar system are introduced.Performance indexes and technological parameters of typical laser Doppler velocity radar systems at home and abroad are compared and analyzed.Furthermore,varieties of algorithms which are used to extract Doppler frequency are studied.Also,the merit and demerit of these algorithms are summarized.Finally,the Doppler frequency extraction algorithms are prospected.【期刊名称】《激光与红外》【年(卷),期】2016(046)003【总页数】5页(P249-253)【关键词】激光多普勒测速雷达;多普勒效应;频谱分析;信号处理算法【作者】白蕊霞;王斌永;童鹏【作者单位】中国科学院上海技术物理研究所中国科学院空间主动光电技术重点实验室，上海 200083;中国科学院上海技术物理研究所中国科学院空间主动光电技术重点实验室，上海 200083;中国科学院上海技术物理研究所中国科学院空间主动光电技术重点实验室，上海 200083【正文语种】中文【中图分类】TN247激光多普勒测速雷达具有响应速度快、测量精度高、测量动态范围宽、可测多维矢量速度等优点,被广泛应用于科研教育、工业测量、海洋测风和深空探测等领域。
雷达信号处理中的降噪算法研究雷达技术是一种可以利用电磁波探测目标并进行跟踪的技术，它广泛应用于民用和军用领域。
然而，雷达系统在实际应用中常常面临着各种干扰和噪声，例如地面反射、人造干扰、多径干扰等。
这些干扰和噪声会影响雷达系统的探测性能，降低其探测能力和精度。
因此，在雷达信号处理中，降噪算法是非常重要的。
降噪算法主要针对雷达信号中的噪声进行处理，使得信号在经过过滤后，干扰和噪声被减少，从而更好地展现出目标的特征，提高雷达系统的信号质量和目标探测率。
目前，降噪算法主要分为三类，分别是基于时域的降噪算法、基于频域的降噪算法以及基于小波变换的降噪算法。
下面我们就这三类算法进行详细介绍。
基于时域的降噪算法主要是利用滤波器对雷达信号进行滤波处理。
它是一种传统的降噪方法，可分为FIR滤波器和IIR滤波器两种。
FIR滤波器是一种非递归的滤波器，它的传递函数只包含有限个时域点。
IIR滤波器则是一种递归滤波器，它的滤波器参数是利用递归方程来表示的。
对于一些稳定的信号，基于时域的降噪算法可以取得不错的降噪效果。
但是，对于存在尖峰噪声的信号，它就不太适用了。
基于频域的降噪算法，则是将实际的信号离散化后，在频域中进行降噪。
离散化后的信号被称为频谱。
主要包括基于FFT的频域降噪算法和基于小波变换的频域降噪算法。
FFT是一种将时域信号转化为频域信号的方法，它能够将信号的频率分量进行分析。
通过对离散化后的频谱进行滤波处理，可以达到较好的降噪效果。
而基于小波变换的频域降噪算法，则是将信号进行小波变换，并通过对小波系数进行阈值处理来去除噪声。
最后，基于小波变换的降噪算法，可以说是近年来发展最快的一类降噪算法。
小波变换是一种在时间-频率分析领域非常重要的数学工具，它通过将信号分解成不同尺度（频率）的小波系数来描述信号。
小波变换不仅可以提供更精确的信号分析，而且可以高效地对信号进行降噪。
基于小波变换的降噪算法主要是通过对小波系数进行阈值处理，将小波系数中较小的值设为0，从而达到去噪的目的。
