数字电路与逻辑设计半期考试卷

《数字电路与逻辑设计》试题3参考答案一. 填空题(10)1． 一个触发器有Q 和Q 两个互补的输出引脚，通常所说的触发器的输出端是指 Q ，所谓置位就是将输出端置成 1 电平，复位就是将输出端置成 0 电平。

2． 我们可以用逻辑函数来表示逻辑关系，任何一个逻辑关系都可以表示为逻辑函数的 与或 表达式，也可表示为逻辑函数的 或与 表达式。

3．计数器和定时器的内部结构是一样的，当对不规则的事件脉冲计数时，称为 计数 器，当对周期性的规则脉冲计数时，称为 定时 器。

4．当我们在计算机键盘上按一个标为“3”的按键时，键盘向主机送出一个ASCII 码，这个ASCII 码的值为 33H 。

5．在5V 供电的数字系统里，所谓的高电平并不是一定是5V ，而是有一个电压范围，我们把这个电压范围称为 高电平噪声 容限；同样所谓的低电平并不是一定是0V ，而也是有一个电压范围，我们把这个电压范围称为 低电平噪声 容限。

二. 选择题(10)1．在数字系统里，当某一线路作为总线使用，那么接到该总线的所有输出设备（或器件）必须具有 b结构，否则会产生数据冲突。

a. 集电极开路；b. 三态门；c. 灌电流；d. 拉电流2．TTL 集成电路采用的是 b 控制，其功率损耗比较大；而MOS 集成电路采用的是 a 控制，其功率损耗比较小。

a. 电压；b.电流；c. 灌电流；d. 拉电流3． 欲将二进制代码翻译成输出信号选用 b ，欲将输入信号编成二进制代码选用 a ，欲将数字系统中多条传输线上的不同数字信号按需要选择一个送到公共数据线上选用 c ，欲实现两个相同位二进制数和低位进位数的相加运算选用 e 。

a. 编码器；b. 译码器；c. 多路选择器；d. 数值比较器；e. 加法器；f. 触发器； ｇ. 计数器； h. 寄存器4． 卡诺图上变量的取值顺序是采用 b 的形式，以便能够用几何上的相邻关系表示逻辑上的相邻。

a. 二进制码； b. 循环码； c. ASCII 码； d. 十进制码5． 根据最小项与最大项的性质，任意两个不同的最小项之积为 0 ，任意两个不同的最大项之和为1 。

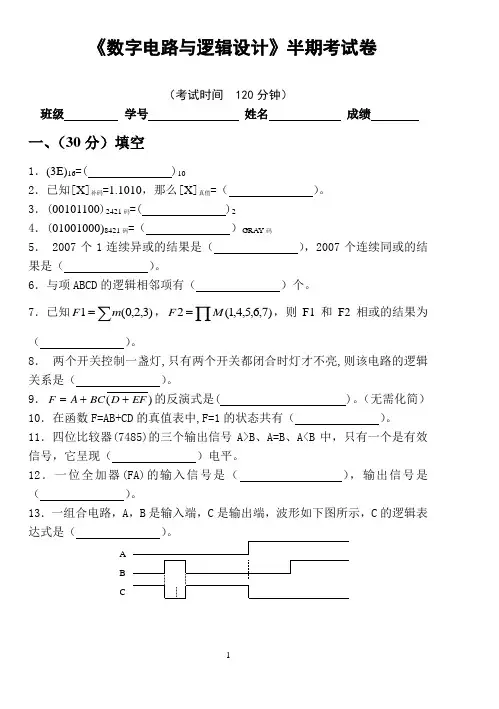

《数字电路与逻辑设计》半期考试卷（考试时间 120分钟）班级 学号 姓名 成绩一、（30分）填空1．(3E)16=( )102．已知[X ]补码=1.1010，那么[X ]真值=（ ）。

3．(00101100)2421码=( )24．(01001000)8421码=（ ）GRAY 码5． 2007个1连续异或的结果是（ ），2007个连续同或的结果是（ ）。

6．与项ABCD 的逻辑相邻项有（ ）个。

7．已知∑=)3,2,0(1m F ，∏=)7,6,5,4,1(2M F ，则F1和F2相或的结果为（ ）。

8． 两个开关控制一盏灯,只有两个开关都闭合时灯才不亮,则该电路的逻辑关系是（ ）。

9．)(EF D BC A F ++=的反演式是( )。

（无需化简）10．在函数F=AB+CD 的真值表中,F=1的状态共有（ ）。

11．四位比较器(7485)的三个输出信号A>B 、A=B 、A<B 中，只有一个是有效信号，它呈现（ ）电平。

12．一位全加器(FA)的输入信号是（ ），输出信号是（ ）。

13．一组合电路，A ，B 是输入端，C 是输出端，波形如下图所示，C 的逻辑表达式是（ ）。

ABC二、（15分）化简逻辑函数1．用公式化简法把函数CF++A+=化简成最简与+D+CABCBBCBCA或式。

2．用卡诺图把F(A,B,C,D)= ∑m (0，2，5，7，8，10，13，15)化简成最简与或式和最简或与式。

3．用卡诺图把函数F(A,B,C,D)=∑m (2，3，4，5，9)+ ∑d(10，11，12，13)化简成最简与或式。

三、（8分）下图所示电路，当M=0时实现何种功能？当M=1时又实现何种功能？请说明其工作原理？四、（10分）设A ，B ，C 为某保密锁的3个按键，当A 键单独按下时，锁既不打开也不报警；只有当A ，B ，C 或者A ，B 或者A ，C 分别同时按下时，锁才能被打开，当不符合上述组合状态时，将发出报警信息，试用与非门设计此保密锁的逻辑电路。

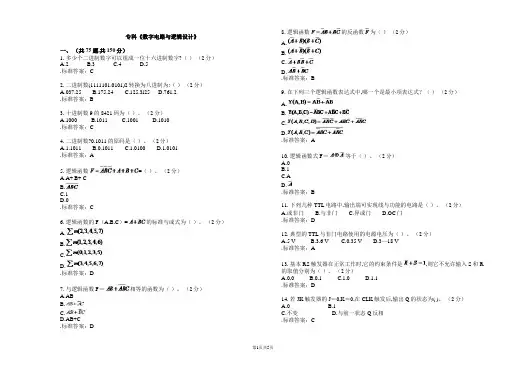

专科《数字电路与逻辑设计》一、（共75题,共150分）1. 多少个二进制数字可以组成一位十六进制数字?（）（2分）A.2B.3C.4D.5.标准答案：C2. 二进制数(1111101.0101)2转换为八进制为:（）（2分）A.037.25B.175.24C.125.3l25D.761.2.标准答案：B3. 十进制数9的8421码为（）。

（2分）A.1000B.1011C.1001D.1010.标准答案：C4. 二进制数?0.1011的原码是（）。

（2分）A.1.1011B.0.1011C.1.0100D.1.0101.标准答案：A5. 逻辑函数=（）。

（2分）A.A+ B+ CB.C.1D.0.标准答案：C6. 逻辑函数的F（A,B,C）=的标准与或式为（）。

（2分）A.B.C.D..标准答案：D7. 与逻辑函数F ＝相等的函数为（）。

（2分）A.ABB.C.D.AB+C.标准答案：D 8. 逻辑函数的反函数为（）（2分）A.B.C.D..标准答案：B9. 在下列三个逻辑函数表达式中,哪一个是最小项表达式？（）（2分）A.B.C.D..标准答案：A10. 逻辑函数式F ＝等于（）。

（2分）A.0B.1C.AD..标准答案：B11. 下列几种TTL电路中,输出端可实现线与功能的电路是（）。

（2分）A.或非门B.与非门C.异或门D.OC门.标准答案：D12. 典型的TTL与非门电路使用的电源电压为（）。

（2分）A.5 VB.3.6 VC.0.35 VD.3—18 V.标准答案：A13. 基本RS触发器在正常工作时,它的约束条件是,则它不允许输入S和R 的取值分别为（）。

（2分）A.0,0B.0,1C.1,0D.1,1.标准答案：D14. 若JK触发器的J＝0,K＝0,在CLK触发后,输出Q的状态为( )。

（2分）A.0B.1C.不变D.与前一状态Q反相.标准答案：C15. 主从型JK 触发器的特性方程( )。

电子科大数字电路期末试题半期测验————————————————————————————————作者：————————————————————————————————日期：电子科技大学二零零七至二零零八学年第二学期期中考试“数字逻辑设计及应用”课程考试题 期中卷（120分钟）考试形式：闭卷 考试日期 2008年4月26日课程成绩构成：平时 20 分， 期中 20 分， 实验 0 分， 期末60 分一 二 三 四 五 六 七 八 九 十 合计一、选择填空题（单选、每空2分，共30分）1-1．与十进制数 (0. 4375 )10 等值的二进制数表达是 ( A ) A. ( 0.0111 ) 2 B. ( 0.1001 ) 2 C. ( 0.0101 ) 2 D. ( 0.01101 ) 2 1-2． 与十六进制数（FD ．A ）16等值的八进制数是( A )8A. ( 375.5 )8B. ( 375.6 )8C. ( 275.5 )8D. ( 365.5)8 1-3．与二进制数(11010011) 2 对应的格雷码表达是 ( C ) GrayA. ( 11111010 ) GrayB. (00111010 ) GrayC. ( 10111010 )GrayD. (11111011 ) Gray 1-4．下列数字中与(34.42)8 相同 的是（ B ）A.（011010.100101）2B.（1C.88）16 C.（27.56）10D.（54.28）5 1-5．已知[A]补=（10010011），下列表达式中正确的是（ C ）A. [–A]反=（01101100）B. [A]反=（10010100）C. [-A]原=（01101101）D. [A]原=（00010011）1-6．一个十六路数据选择器，其选择控制输入端的数量为（ A ）A ．4个 B. 6个 C. 8个 D. 3个1-7．四个逻辑相邻的最小项合并，可以消去（ B ）个因子。
