SY513D-4LZE-C8工作原理

旋挖钻机的基本构造及工作原理之迟辟智美创作结合目前国内市场需求情况，由北京市三一重机有限公司自力研发生产的旋挖钻机于2003年3月1日胜利下线，目前已经形成SR280、SR330、SR250、SR220C、SR200C、SR150及SR130C等系列化产物投入市场，稳居市场占有率第一位.第一节概述SR系列旋挖钻机是北京市三一重机有限公司自力研发的新一代地基基础施工机械产物，在设计和制造上吸取了国内外著名品牌产物的优点，主要性能到达国际同类产物水平.关键零部件均采纳国际知名品牌的产物，确保了整机的高可靠性.SR系列旋挖钻机可广泛应用于城市高层建筑、铁路、公路、桥梁等桩基础工程的钻孔灌注桩成孔的施工，具有成桩速度快、施工效率高、环保节能等特点，在地基基础行业树立了新的民族品牌.SR系列旋挖钻机的结构从功能上分，主要包括底盘和工作装置两年夜部份.从使用底盘的分歧又可分为履带式和汽车底盘式两种规格，SR130、SR150、SR200C、SR220C、SR220R、SR250、SR280R、SR280C、SR350旋挖钻机等皆采纳了液压伸缩履带式底盘，而SRC108采纳了汽车底盘，使产物具有机动性强、远距离移位便捷的优势.SR系列旋挖钻机的工作装置主要包括变幅机构、桅杆、主、辅卷扬、动力头、随动架、加压装置、钻杆、钻具等（详见“机械结构章”）.采纳了平行四边形变幅机构、自行起落折叠式桅杆；自动控制监测主机功率、回转定位及平安呵护；自动检测、调整钻杆的垂直度；钻孔深度预置和监测等新技术.黑色显示屏直观显示工作状态参数，整机把持上采纳先导控制、负荷传感，最年夜限度地提高了把持的方便性、灵敏性和平安舒适性，充沛实现了人、机、液、电一体化.SR系列旋挖钻机所配套的短螺旋钻头、普通钻斗、捞沙钻斗等钻具，可钻进粘土层、沙砾层、卵石层和中风化泥岩等分歧地质.第二节工作原理旋挖钻机钻进成孔工艺旋挖成孔首先是通过钻机自有的行走功能和桅杆变幅机构使得钻具能正确的就位到桩位，利用桅杆导向下放钻杆将底部带有活门的桶式钻头置放到孔位，钻机动力头装置为钻杆提供扭矩、加压装置通过加压动力头的方式将加压力传递给钻杆钻头，钻头回转破碎岩土,并直接将其装入钻头内,然后再由钻机提升装置和伸缩式钻杆将钻头提出孔外卸土,这样循环往复,不竭地取土、卸土,直至钻至设计深度.对粘结性好的岩土层,可采纳干式或清水钻进工艺.而在松散易坍塌地层,则必需采纳静态泥浆护壁钻进工艺.旋挖钻机钻进工艺与正反循环钻进工艺的根本区别是,前者是利用钻头将破碎的岩土直接从孔内取出,而后者是依靠泥浆循环向孔外排除钻渣.第三节机械系统的基本构造一、机械结构：SR系列旋挖钻机的结构从功能上分，分为底盘和工作装置两年夜部份.钻机的主要部件有：底盘（行走机构、底架、上车回转）、工作装置（变幅机构、桅杆总成、主卷扬、辅卷杨、动力头、随动架、钻杆、钻具等加压）.图1 SR系列旋挖钻机结构图1、底盘2、变幅机构3、桅杆总成4、随动架5、动力头6、钻杆7、钻具8、主卷扬9、辅卷扬二、底盘底盘是钻机工作装置部份的装置基础，由行走机构、底架、上车回转组成，见图2.行走机构的功能是实现钻机的行走和移位.主要由液压马达、减速机、驱动轮及张紧装置、履带、承重轮、托链轮、导向轮等部件组成.行走装置通过液压系统控制，可实现前行、后行、左转弯、右转弯、原地水平旋转等举措.行走机构的履带具有张紧度调节功能.当履带过于松弛时，影响正常工作，需适时调整其张紧度.调整履带张紧度时，用手压黄油泵向张紧装置的张紧油缸注油口注入适量油脂.张紧油缸的注油口位置如图“A”处.底架用于装置和支承履带行走机构，内部装有液压油缸、液压系统的“中心回转接头”.上车的液压系统的工作压力油液通过“中心回转接头”传输到履带行走机构和履带伸缩机构.通过液压油缸的伸缩运动实现了履带行走机构的展宽和缩回.这一功能使钻机在工作时展宽两履带的外边距，提高了整机工作的稳定性；在车载运输时缩回履带，减小整机宽度，适应了公路交通法规的要求.回转台是工作装置部份的装置基础，发念头、液压系统、驾驶室、变幅机构、回转机构、配重等部件直接装置在其上.图2 SR系列旋挖钻机底盘1、SR130/150型旋挖钻机底盘型号为SY230R，采纳的是三一集团SY230成熟的挖掘机底盘改制而成.动力系统(发念头) 采纳的是目前国际上先进的动力装置之一的康明斯6BTA5.9-C型涡轮增压柴油发念头，它能够自感应负载变动，并相应调整功率的年夜小.2、SR200型旋挖钻机底盘型号为SY310R，采纳三一集团SY310成熟的挖掘机底盘改制而成.动力系统(发念头) 采纳的是康明斯的超强力、年夜扭矩、电控、直喷、涡轮增压、中冷型QSB5.9-240型柴油机，可在高海拔地域工作.3、SR220C型和SR250型旋挖钻机底盘型号为CAT330C采纳CAT C—9电喷涡轮增压中冷柴油发念头，也是目前国际上最先进的动力装置之一.能够感应负载变动，并相应调整输出功率的年夜小.该发念头噪音低，振动小，环保高效，性能稳定可靠.SR420三、工作装置工作装置包括变幅机构、桅杆总成、随动架、动力头、主卷扬、辅卷扬、加压装置、钻杆、钻具等.1、变幅机构变幅机构是桅杆的装置部件.由动臂、三角架、支撑杆、变幅油缸、桅杆油缸等组成，见图 3.通过变幅油缸、桅杆油缸的作用，可以使桅杆远离或靠近机体和改变桅杆前后倾角，调节桅杆的工作幅度或运输状态的整机高度.图3 SR系列旋挖钻机变幅机构回转台—动臂—支撑杆—三角架通过销轴铰接，组成一个平行四边形机构.当变幅油缸伸缩而改变工作幅度时，桅杆和三角架只作上下平行移动.满足了桅杆平移，升降的工况要求.2、桅杆总成桅杆总成由桅杆和滑轮架组成，见图4.桅杆是钻机的重要机构，是钻杆、动力头的装置支承部件及其工作进尺的导向部件.其上装有加压油缸，动力头通过加压油缸支承在桅杆上，桅杆左右两侧有矩形导轨，对这两个工作机构（动力头、随动架）的工作进尺起导向作用.图4 SR系列旋挖钻机桅杆桅杆为三段可折叠式，分为上段、中段、下段，运输状态时，将上段、下段折叠装置，以减小运输状态时整机长度.滑轮架结构如图5，装置于桅杆的顶端，工作时用螺栓与桅杆联接. 滑轮架上的主卷扬滑轮和辅卷扬滑轮用以改变卷扬钢丝绳运动方向，是提升、下降钻杆和物件起吊的重要支撑部件.滑轮架为折叠式，运输时与桅杆铰接联接，以降低运输状态时整机的高度.图5SR系列旋挖钻机滑轮架3、随动架随动架是钻杆工作的辅助装置，结构如图6，一端装有轴承并与钻杆螺栓联接，对钻杆起回旋支承作用；另一端设有导槽与桅杆两侧导轨滑动联接，运行于桅杆全长，是钻杆工作的导向部件，扶持钻杆正常工作.图6 SR系列旋挖钻机随动架4、动力头动力头是钻机最重要的工作部件，结构如图7，它由液压马达、减速机、动力箱、缓冲装置、滑移架、联接板、压盘组成.动力箱内有一组与回转支承固定在一起的齿圈，齿圈与轮毂固定，轮毂内壁有三组驱动键.导向.压盘的作用是钻斗上提时与钻斗上的碰块相撞，翻开钻斗卸渣.SR220C旋挖钻机动力头匹配两种输出转速：一种是低速年夜扭矩，用于正常成孔作业；另一种是高速小扭矩，用于空载卸土.两种转速通过液压系统进行切换，切换时有3秒滞后延时.其它钻机没有高速甩土功能.5、主卷扬卷扬由液压减速机构、卷筒、卷扬支座、钢丝绳、绳套等组成，结构如图8.主卷扬的功能是提升或下放钻杆，是钻机完成钻孔工作的重要组成部份，其提升和下放钻杆的工作由液压系统驱动和控制.在钻机进行成孔工作时，须翻开主卷扬制动器；使系统中主卷扬马达进、回油通道互相导通，卷扬机系统处于浮动状态，这样才华把持加压油缸对钻杆进行加压，以便钻杆顺利进行钻进.图8SR系列旋挖钻机主卷扬6、辅卷扬辅卷扬由液压减速机构、卷筒、卷扬支座、钢丝绳、绳套等组成.辅卷扬置于三角架内，其功能是吊装钻具以及其他不年夜于额定起重量的重物，是钻机进行正常工作的辅助起重设备.7、加压装置加压装置由加压油缸和动力头总成组成.加压油缸固定于桅杆上，加压油缸活塞杆连接于动力头滑移架上.8、钻杆部份：一、钻杆的类型根据钻孔时采纳的钻进加压方式分歧，钻杆分为三种类型：摩擦加压式钻杆（简称：摩擦杆）、机锁加压式钻杆（简称：机锁杆，又称：凯式钻杆）和组合加压式钻杆（简称：组合杆）.摩擦式钻杆（见图1）一般用于较软地层的钻孔施工，可钻进淤泥层、泥土、（泥）砂层、卵（漂）石层.摩擦式钻杆一般制成5节，1～4节杆每节钢管长13米.钻孔深度可达60米左右.1、扁头2、一杆挡环3、第一节钻杆4、第二节钻杆5、第“钻杆节杆号”：旋挖钻机钻杆是由数节直径年夜小不等的钢管和内外键制成的杆套装而成，其各节杆的名称从外向里分别界说为：第1节杆；第2节杆；第3节杆….钻杆结构如图5（摩擦杆）㎜），形成120°均布的三个内键槽，与其相邻内杆的外键配装，留有足够的间隙，使外键能在内键槽内全长自由伸缩滑动；除1杆外每节杆的上端部都焊接（或装置）有挡环；（a）钻杆收缩状态（b）钻杆断面结构（c）钻杆伸出状态图5 摩擦杆结构图外键的作用：传递旋挖扭矩和加压力；内键的作用：（1）传递旋挖扭矩和加压力，（2）与相邻内杆钢管的径向定位；挡环的作用：（1）与相邻外杆钢管的径向定位，（2）该杆完全从其外杆向下伸出时，挡环被其外杆内键上端面盖住，阻止该杆从其外杆下管滑落脱出.摩擦杆各节杆上的外键是焊在钢管上圆周120°均布的3条（或6条）通长钢条，无台阶（无加压点）.机锁杆各节杆上的外键是焊在各节杆钢管上圆周120°均布的3条（或6条）带有加压端面（有台阶）或齿面的钢条.最里边一节杆上端部焊装有扁头，其与提引器相连接，通过旋挖钻机的主卷扬、钢丝绳将钻杆吊起.其下端部焊装有方头，由它将动力头传来的旋挖扭矩和加压力传递给钻具.在该杆的下部还装有减振弹簧和弹簧座（托盘），该两零件托着其它各节钻杆，在提、放钻杆把持时减小其它各节钻杆的惯性冲击，对提引器、钢丝绳和主卷扬等零部件起缓冲呵护作用.第1节杆上端部焊（装）有可与随动架的滚动支撑连接的法兰盘，通过螺栓与随动架连接；在其上部装置有橡胶减振环，以减小钻杆对动力头的冲击.2、钻杆的提升和伸放钻杆在完全缩进状态被装置到旋挖钻机上，整根钻杆的重量通过最内一节杆的扁头和提引器相连接作用在主卷扬钢丝绳上.最内一节杆通过焊接（或装置）在其上的圆盘和装置的弹簧、弹簧座（托盘）将其它各节杆托起（弹簧座的外径与一杆钢管外径相同）.钻杆下放（伸出）：钢丝绳下放，钻杆由于自重整体下降，1杆在动力头内键套内滑动下降.当1杆上的减振环碰到动力头上平面时，1杆主动力头托住，停止下降；钢丝绳继续下放，其余各节杆在重力作用下一起继续下降.当第2节杆的挡环碰到1杆下管内键上端面时，2杆被1杆盖住，停止下降；钢丝绳继续下放，其余各节杆在重力作用下一起继续下降.当第3节杆的挡环碰到2杆下管内键上端面时，3杆被2杆盖住，停止下降.如此继续，直到各节杆全部伸出，将装置在最里边一节杆方头上的钻具下放到孔底.由此可见，各节钻杆的伸出（下放）是由外向里进行的.钻杆提升（缩进）：（以5节杆为例）每次钻进结束后，钢丝绳提升，5杆带着钻具一起向上提升，同时5杆向4杆内缩进.当5杆完全进入4杆内时，装置在5杆上的弹簧座（托盘）将4杆托起，带着4杆一起上升，同时4杆、5杆一起向3杆内缩进.如此继续，直到5、4、3、2各节杆全部缩进1杆内，而且1杆也被弹簧座托起在动力头内键套内滑动上升，直至钻杆和钻具全部提出空中.由此可见，各节钻杆的提升（缩进）是由内向外进行的.三、钻杆扭矩传递和加压原理钻机在钻孔作业时，钻杆要将动力头的两个作用力传递给钻具，一个是圆周方向的旋挖扭矩M（圆周力F）；另一个是轴向的加压力N.把这两个作用力从第1节钻杆传递给第2节钻杆；第2节钻杆传递给第3节钻杆…最末一节钻杆传递给钻具.这两个作用力的传递是靠外面一节杆下部的内键和其里面一节杆的外键相互作用完成的.由于摩擦杆和机锁杆加压力传递的作用原理分歧，故分开论述.下面均以第1、2节钻杆为例论述各节钻杆传递旋挖扭矩和加压力的原理.摩擦式钻杆（见图6）上，δ2是内外键单边间隙.图6（b）是钻杆在旋挖、加压状态的示意图.动力头通过其内键套的键齿将旋挖扭矩M传递给1杆，1杆转动，当右侧内键顶上2杆外键后（见图6（b））继续转动，把扭矩传递给了2杆.2杆转动，把扭矩传递给3杆，…加压力是靠内外键侧的摩擦传递的.传递的加压力（N）的年夜小计算如下：假设：（1）钻杆、钻具接受孔底土石料的负载反扭矩为：Mf=22tm；（2）1、2杆扭矩传递作用半径为：R=195㎜=0.195m；（3）钢-钢摩擦系数为：k=0.11（在有泥浆润滑条件时）；则：F圆周力=M/R=22/0.195=112.82(t)，F正压力= F圆周力=112.82(t)；f摩擦力=k××112.82=12.41(t)；N= f摩擦力=12.41(t)以上是以SR220C旋挖钻机为例，而且假定负载反扭矩与其最年夜输出扭矩相等，即Mf=M=22tm计算的加压力.实际上负载反扭矩比机器的最年夜输出扭矩要小很多，因为较松软的泥砂地层不会对钻具形成多年夜的负载反扭矩；较硬实的风化岩层钻具截齿在上边打滑，不容易进尺，也不能形成多年夜的负载反扭矩.负载反扭矩小→F圆周力小→F 正压力小→f摩擦力小→N加压力小，所以摩擦式钻杆传递的加压力很小.摩擦式钻杆的进尺加压力主要来自于最末一节钻杆和钻具的自身重量（φ440-5×13m摩擦杆的第5节杆重量为：1.8t左右，一个φ1.5m的捞砂钻斗的重量为：2t 左右，加起来共3.8t左右）.加压油缸提供给动力头的加压力虽然很年夜（20t），但经过动力头内键套键齿侧与1杆外键侧的摩擦传递和各杆内外键侧的摩擦传递提供给钻具的进尺加压力却很小，所以使用摩擦杆不能在较硬地层施工作业.摩阻式钻杆加压方式，由于钻杆作旋转运动，钻杆键侧与动力头轮毂的键发生正压力，正压力发生摩擦力，由于加压油缸对动力头的加压举措，此摩擦力实现钻杆钻孔工作的进给运动.机锁式钻杆加压方式，加压油缸的加压力通过动力头的轮毂端面与钻杆加压点接触，实现钻杆钻孔工作的进给运动.由于此方式需解锁，有时解锁不完全，容易造成卡钻，只有当钻孔进给阻力年夜时才采纳.通过加压油缸活塞杆的伸出，实现钻孔时的进给加压.加压油缸活塞杆缩回，起拔动力头，在埋钻的情况下，也可以用来起拔.加压油路上装有平衡阀，在不向加压油缸供油的情况下，可以将动力头可靠地锁定在加压行程的任意位置上.钻杆是钻机向钻具传递扭矩和压力的重要部件.其结构和功用见“第五章钻杆及其应用”.SR250旋挖钻机出厂标准配用的钻杆是磨阻式五节钻杆（14米×5节），钻孔有效深度可达68米.SR220C旋挖钻机出厂标准配用的钻杆是磨阻式五节钻杆（13米×5节），钻孔有效深度可达58米.可以配用的钻杆是磨阻式五节钻杆（14米×5节），钻孔有效深度可达68米.SR200旋挖钻机出厂标准配用的钻杆是磨阻式四节钻杆（13米×4节），钻孔有效深度可达48米.可以配用的钻杆是磨阻式五节钻杆（13米×5节），钻孔有效深度可达58米.SR130旋挖钻机出厂标准配用的钻杆是磨阻式四节钻杆（11米×4节），钻孔有效深度可达42米.9、钻具钻具是决定成孔效率的关键部件.钻具有捞砂斗、土钻斗、螺旋斗、筒钻、清底钻斗、扩孔钻头等.可根据分歧地质情况配置分歧的钻具，使钻机在年夜大都地质条件下都能高效作业.。

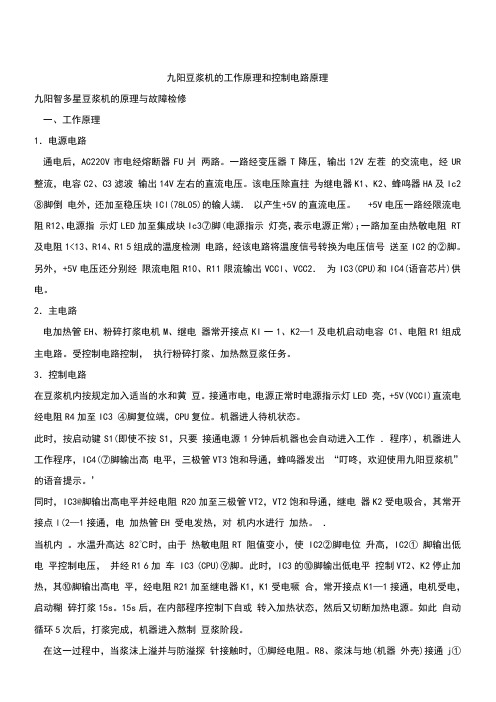

九阳豆浆机的工作原理和控制电路原理九阳智多星豆浆机的原理与故障检修一、工作原理1．电源电路通电后，AC220V市电经熔断器FU爿两路。

一路经变压器T降压，输出12V左茬的交流电，经UR 整流，电容C2、C3滤波输出14V左右的直流电压。

该电压除直拄为继电器K1、K2、蜂鸣器HA及Ic2⑧脚倒电外，还加至稳压块ICl(78L05)的输人端．以产生+5V的直流电压。

+5V电压一路经限流电阻R12、电源指示灯LED加至集成块Ic3⑦脚(电源指示灯亮，表示电源正常)；一路加至由热敏电阻 RT 及电阻1<13、R14、R1 5组成的温度检测电路，经该电路将温度信号转换为电压信号送至IC2的②脚。

另外，+5V电压还分别经限流电阻R10、R11限流输出VCCl、VCC2．为IC3(CPU)和IC4(语音芯片)供电。

2．主电路电加热管EH、粉碎打浆电机M、继电器常开接点KI一1、K2—1及电机启动电容 C1、电阻R1组成主电路。

受控制电路控制，执行粉碎打浆、加热熬豆浆任务。

3．控制电路在豆浆机内按规定加入适当的水和黄豆。

接通市电，电源正常时电源指示灯LED 亮，+5V(VCCl)直流电经电阻R4加至IC3 ④脚复位端，CPU复位。

机器进人待机状态。

此时，按启动键S1(即使不按S1，只要接通电源1分钟后机器也会自动进入工作．程序)，机器进人工作程序，IC4(⑦脚输出高电平，三极管VT3饱和导通，蜂鸣器发出“叮咚，欢迎使用九阳豆浆机”的语音提示。

’同时，IC3@脚输出高电平并经电阻 R20加至三极管VT2，VT2饱和导通，继电器K2受电吸合，其常开接点l(2—1接通，电加热管EH 受电发热，对机内水进行加热。

．当机内。

水温升高达 82℃时，由于热敏电阻RT 阻值变小，使 IC2②脚电位升高，IC2①脚输出低电平控制电压，并经R1 6加车 IC3 (CPU)⑨脚。

此时，IC3的⑩脚输出低电平控制VT2、K2停止加热，其⑩脚输出高电平，经电阻R21加至继电器K1，K1受电噘合，常开接点K1—1接通，电机受电，启动糊碎打浆15s。

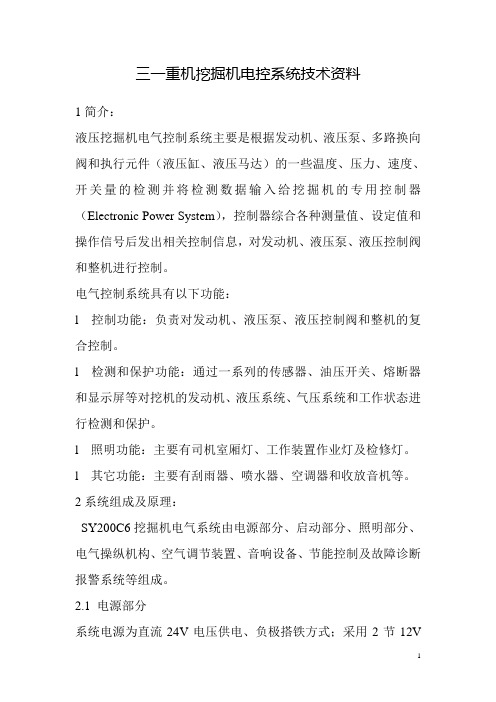

三一重机挖掘机电控系统技术资料1简介：液压挖掘机电气控制系统主要是根据发动机、液压泵、多路换向阀和执行元件（液压缸、液压马达）的一些温度、压力、速度、开关量的检测并将检测数据输入给挖掘机的专用控制器（Electronic Power System），控制器综合各种测量值、设定值和操作信号后发出相关控制信息，对发动机、液压泵、液压控制阀和整机进行控制。

电气控制系统具有以下功能：l 控制功能：负责对发动机、液压泵、液压控制阀和整机的复合控制。

l 检测和保护功能：通过一系列的传感器、油压开关、熔断器和显示屏等对挖机的发动机、液压系统、气压系统和工作状态进行检测和保护。

l 照明功能：主要有司机室厢灯、工作装置作业灯及检修灯。

l 其它功能：主要有刮雨器、喷水器、空调器和收放音机等。

2系统组成及原理：SY200C6挖掘机电气系统由电源部分、启动部分、照明部分、电气操纵机构、空气调节装置、音响设备、节能控制及故障诊断报警系统等组成。

2.1 电源部分系统电源为直流24V电压供电、负极搭铁方式；采用2节12V120AH蓄电池串联作发动机启动电源，由带内置硅整流和电压调节装置的交流发电机充电，以维持蓄电池电量和稳定系统电压；蓄电池输出端装设电源继电器，由钥匙开关控制，以增加电源系统的安全性。

l蓄电池：采用12V 120AH免维护型蓄电池，2组串联。

l发电机：27V 35A交流发电机，由柴油机自带，内置硅整流电路及电压调节器，带有频率输出。

D+为中性点电压输出端子，B+为电源输出端子，E为接地端子。

D+端子接充电报警灯，在启动初状态，当发电机电压尚未建立时D+端电压为0V，充电报警灯亮，蓄电池正电源通过报警灯灯丝流向D+端作为发电机的励磁电流，使发电机迅速建立起电压并进入发电工作状态。

发电机进入发电状态后，D+端电压达24V，充电报警灯熄灭。

l电源继电器：装于电瓶的正极控制总电源，由钥匙开关控制，以增加电源系统的安全性。

摩托车发动机的构造与工作原理（图文）(2009-12-05 06:37:48)转载分类：实用生活常识标签：cdi点火器磁电机曲轴气缸江门摩托车化油器启动杂谈摩托车发动机原理终生受用[原文地址] Array分类：摩托车使用技术手机口袋：用手机阅读我收藏过的文章？摩托车发动机原理[/url]图1-1新大洲GY6-125发动机w_图1-2江门中裕GY6发动机"}y 也许大多数人都曾感受，当我们还是菜鸟时，我们甚至连化油器是什么样子都不知道，菜得连怠速都不会调整。

现在，也许将来，我们仍然会很菜，摩托车上的技术总是不断更新发展着，作为机车羔羊这样一个网站，我们的初衷就是提供一个大家交流学习的场所，不断提高大家的机车知识、普及机车文化。

- 宗申集团官方论坛 -- 宗申集团官方论坛 T 作为一个摩托车手，具有一些发动机知识是必要的。

在这里，我们试图做一些最基本的知识图解，把我们知道的告诉大家，也许它确实是很初步，但是，也许它对摩托菜鸟会很有用。

而且以后，我们希望我们之中的好手，提供这方面的文章，大家共同分享，共同提高。

}w\xos 宗申集团官方论坛 -- 宗申集团官方论坛 MpQ 这次我们首先要提供的是GY6的资料，图1-1,图1-2是两个GY6发动机。

图1-1是用于新大洲白雪公主的GY6，图1-2是江门中裕产的。

GY6在国内按照国家规定的汽油机型号标示方法，一般摩托厂家标式为XX152QMI，例如JC152QMI，其中JC是金城厂的缩写、1是指单缸、52是指缸径、Q指强制风冷。

TeFfY_ 我们首先要提供的是GY6的资料，一方面因为它是目前国内踏板上最普遍的发动机。

另一方面，虽然它是很老的设计，但是由于它的简单和可靠，所以可以做为我们了解的第一个对象。

当你了解了GY6发动机结构，再去看本田水冷大鲨、株洲雅马哈凌鹰等车，就会感觉容易许多。

GY6的参数几呼是固定的：缸径52.4X 57.8mm,压缩比9.2:1，但是国内生产的GY6，功率和扭距都远远不及光阳原厂，参数高低不一，有的标示最大功率可达6.2KW/7500r，有的则只能达到5.4KW/7500r,但其共同点几呼是都是在4000转时达到最大扭距，踏板的起步转速一般是2700转，所以感觉GY6起步还是较为有力的。

三一混凝土泵车电气构造原理与维修本文以三一混凝土泵车型号为 托介绍泵车电气构造与维修。

SY5290THB 为依、泵车组成1 底盘、2 臂架系统、3 砖塔、4 液压系统、5 电气系统、泵送机构、（一）泵车电气系统组成三一SY5290THB混凝土泵车电气控制系统属于三一第二代电气系统，主要有直流继电器、导线、低压断路器、熔断器、电路板二极管、电阻、三极管。

以及西门子可编程控制器及扩展模块、文本显示器、电磁阀、步进电机、接近感应开关、限位开关等组成。

（二）电气元件构造简介1、DC 24V直流继电器（MY2N、J MY4N）J直流继电器是一种电子控制元件它具有控制系统和被控制系统，在电路中起着自动调节、安全保护、转换电路等作用。

电磁式继电器一般有铁芯、线圈、衔铁、触点簧片组成的。

我们只要在线圈两端加上一定电压，线圈就会流过一定电流， 从而产生电磁效应， 衔铁就会产生在电磁力吸引的作用下克服返回弹 簧的拉力吸向铁芯。

从而带动衔铁的动触点与静触点吸合， 常开变常 闭。

当线圈断电后，电磁力吸引力也随之消失，衔铁在弹簧力的反作 用力返回原来的位置，常开点断开，常闭点闭合。

吸合与释放从而达 到了在电路上的导通、切断的目的。

直流继电器故障判断24V 直流继电器线圈一般为 50-100 欧姆左右，驱动电流一般要 20ma 才能正常吸合。

在控制电路中我们可以根据继电器特征做出故 障判断，当然在继电器线圈控制衔铁正常吸合的情况下常开点在被控 制电路经万用表测量无电压显示，建议更换继电器以及继电器座。

24DC 中间继电器 24DC 继电器符号2、低压断路器( DZ47 1P C20)低压断路器也简称自动开关，泵车使用的是单极低压断路器，是一种不仅可以接通正常负荷电流和过负荷电流，还可以接通和分断短路电流的开关电器，主要有脱扣器，触头系统，灭弧装置，传动机构、机架与外壳构成。

低压断路器在电源控制中起保护、过负荷、短路、欠压和漏电保护功能，对用电终端的控制与保护。

4lz-2.5型自走式联合收割机工作原理咱来聊聊4lz - 2.5型自走式联合收割机的工作原理。

这收割机啊，就像是一个超级能干的大胃王，专门对付那些成熟的庄稼。

先从收割部分说起。

它前面有个收割台，这个收割台就像是一个巨大的手，伸到庄稼地里。

那些稻穗啊、麦穗啊，就像一个个调皮的小孩，被这只大手轻轻抓住。

收割台里有高速旋转的切割器，这切割器就好比是一把超级锋利的大剪刀。

咔嚓咔嚓，一下就把庄稼的茎秆给剪断了。

这时候，庄稼就被收割下来了。

想象一下，就像咱们用剪刀剪头发一样，只不过这是在给大地的头发做个大修剪。

接着呢，被收割下来的庄稼就被送进了输送装置。

这输送装置就像一个传送带，不过它不是在传送货物，而是在传送庄稼。

庄稼们就像坐在小滑梯上，被快速地送到下一个地方。

这个过程中，它们排着队，规规矩矩的，可听话了。

然后就到了脱粒部分。

脱粒装置就像是一个超级大力士，它的任务就是把庄稼上的籽粒给弄下来。

那些籽粒就像是藏在小房子里的宝贝，脱粒装置要把这个小房子打破，把宝贝取出来。

这里面有各种滚筒啊、凹板啊之类的东西在相互配合。

滚筒快速地旋转，就像一个疯狂的舞者在不停地转圈，而凹板则静静地在旁边等着，籽粒就被滚筒的力量从庄稼上分离出来，掉到凹板上，就像一个个小珍珠落了下来。

再就是清选部分了。

清选装置就像是一个特别挑剔的选美评委。

刚脱粒下来的籽粒里面还有很多杂质呢，像什么碎秸秆啊、小土块啊。

清选装置可不会让这些杂质混在籽粒里面。

它通过振动啊、吹风啊这些方式，把那些轻的杂质吹走，就像一阵风吹走了灰尘一样。

而那些饱满的籽粒就会乖乖地留下来，就像选美比赛中真正的美女被评委选中了一样。

最后就是储存部分了。

那些被清选好的籽粒就被送到了储存仓里。

这个储存仓就像是一个大口袋，把籽粒都装起来。

等储存仓满了，就可以把这些收获的成果运走了。

我觉得这4lz - 2.5型自走式联合收割机可真是个了不起的发明。

它把原本很复杂的收割庄稼的过程变得简单高效。

跑步机工作原理和各配件功能（天远电子跑步机控制器）国内销售产品主要市场定位为家用机型、轻商用机型、商用机型。

天远电子主要生产家用跑步机控制器，质量稳定可靠。

家用机型：纯家庭客户购买，放置于家庭环境使用，运动量偏小，机器的使用强度不大，人为维护、保养较好；轻商用机型：由国家行政、企事业机关，工矿企业、福利彩票募集的善款等带有公款性质的资金购买，在人数为20-30人的环境下公共使用，运动量偏大，机器的使用强度偏大，基本上没有维护、保养；商用机型：放置在以赢利为目的的健身房环境下使用，每天工作时间长，使用强度大，最容易引发故障，强烈依赖销售商的技术支持来维护、保养设备。

1、电动跑步机系列按以下类型分类：电机类型区分：1) 直流电机驱动：成本低，噪音大，控制技术相当成熟、稳定，故障点多，维护量大，普遍用于家用、轻商用场合；2) 交流电机驱动；成本高，噪音小，采用最新的交－直－交逆变、PWM脉冲宽度调制等控制技术，故障点少，维护量小，普遍用于重商用场合；电机功率区分：1.5 HP（直流）、1.75HP（直流）、2HP（直流）、2.5HP（直流）、3HP（直流）、3.5 HP （交流）、4 HP（交流）；使用环境区分：1) 家用机型：1.5 HP、1.75HP、2HP；2) 轻商用机型：2.5HP、3HP；3) 商用机型：3HP、3.5 HP、4HP；功能区分：1) 单功能：只有跑步功能；2) 多功能：除跑步的功能外，还带按摩机、扭腰、仰卧起坐、俯卧撑、脚踏车等多个功能；电动跑步机是通过电机带动跑带使人以不同的速度或坡度被动的跑步或走动以体验不同的跑步环境,是一项全身性的运动方式。

因其运动方式几乎没有蹬伸动作,这样与陆地上相比,可以减小运动强度,提高运动量,比陆地多跑1/3的路程,这对于提高使用者的心肺功能、肌耐力以及减肥都具有非常好的效果。

因此,跑步机也深受广大健身爱好者的欢迎,是一种最好的有氧运动方式。

旋挖钻机的基本构造及工作原理结合目前国内市场需求情况，由北京市三一重机有限公司独立研发生产的旋挖钻机于2003年3月1日成功下线，目前已经形成SR280、SR330、SR250、SR220C、SR200C、SR150及SR130C等系列化产品投入市场，稳居市场占有率第一位。

第一节概述SR系列旋挖钻机是北京市三一重机有限公司独立研发的新一代地基基础施工机械产品，在设计和制造上吸取了国内外著名品牌产品的优点，主要性能达到国际同类产品水平。

关键零部件均采用国际知名品牌的产品，确保了整机的高可靠性。

SR系列旋挖钻机可广泛应用于城市高层建筑、铁路、公路、桥梁等桩基础工程的钻孔灌注桩成孔的施工，具有成桩速度快、施工效率高、环保节能等特点，在地基基础行业树立了新的民族品牌。

SR系列旋挖钻机的结构从功能上分，主要包括底盘和工作装置两大部分。

从使用底盘的不同又可分为履带式和汽车底盘式两种规格，SR130、SR150、SR200C、SR220C、SR220R、SR250、SR280R、SR280C、SR350旋挖钻机等皆采用了液压伸缩履带式底盘，而SRC108采用了汽车底盘，使产品具有机动性强、远距离移位便捷的优势。

SR系列旋挖钻机的工作装置主要包括变幅机构、桅杆、主、辅卷扬、动力头、随动架、加压装置、钻杆、钻具等（详见“机械结构章”）。

采用了平行四边形变幅机构、自行起落折叠式桅杆；自动控制监测主机功率、回转定位及安全保护；自动检测、调整钻杆的垂直度；钻孔深度预置和监测等新技术。

彩色显示屏直观显示工作状态参数，整机操纵上采用先导控制、负荷传感，最大限度地提高了操作的方便性、灵敏性和安全舒适性，充分实现了人、机、液、电一体化。

SR系列旋挖钻机所配套的短螺旋钻头、普通钻斗、捞沙钻斗等钻具，可钻进粘土层、沙砾层、卵石层和中风化泥岩等不同地质。

第二节工作原理旋挖钻机钻进成孔工艺旋挖成孔首先是通过钻机自有的行走功能和桅杆变幅机构使得钻具能正确的就位到桩位，利用桅杆导向下放钻杆将底部带有活门的桶式钻头置放到孔位，钻机动力头装置为钻杆提供扭矩、加压装置通过加压动力头的方式将加压力传递给钻杆钻头，钻头回转破碎岩土,并直接将其装入钻头内,然后再由钻机提升装置和伸缩式钻杆将钻头提出孔外卸土,这样循环往复,不断地取土、卸土,直至钻至设计深度。

玉米联合收割机结构原理一、玉米联合收割机的分类根据摘穗装置的配置方式不同，分为卧式摘穗辊机型和立式摘穗辊机型；根据与动力挂接方式的不同，分为牵引式、背负式和自走式机型。

二、玉米联合收获机的型号玉米联合收获机的型号主要由牌号、型号和名称组成。

如“春雨4YZ-4型玉米联合收获机”，“春雨”是牌号，即商标；“4YZ-4”是型号，在型号中“4”代表农业机械分类，表示收获机械，“Y”代表“玉米”，即玉字的汉语拼音的第一个字母。

“Z”表示为“自走式”，“4”为主要技术参数，表示每个行程的收获行数为4；“玉米联合收获机”是名称。

三、玉米联合收获机的工作原理工作时，分禾器将茎秆导入拨禾链，在它的拨送和夹持下，经摘穗辊前端的导锥进入摘穗机构，摘下的果穗落入输送器，由输送器输送到升运器，升运器将果穗升运送到剥皮机，经剥皮机剥皮的玉米被抛送到果穗箱内，玉米苞叶和断秸秆被排除机外。

摘穗后的茎秆被粉碎装置粉碎后，均匀的抛洒于地表。

落入粮仓的果穗堆满后在有操纵阀和油缸的作用下进行卸粮。

四、主要部件和功用（一）摘穗装置摘穗装置主要功用是将玉米果穗从茎秆上摘下。

主要由分禾器、摘穗辊、摘穗机架、割台护罩、摘穗齿箱和喂入链等组成。

1、扶禾器在收获机工作时，扶禾器首先接触作物前锥部的导板将待收玉米植株扶持、引导至摘穗道内，以便摘穗。

2、摘穗齿箱摘穗齿箱的功能是将中间轴传来的动力传递给摘穗辊和拨禾链。

摘穗齿箱主要由箱体、齿轮和安全离合器组成。

摘穗齿箱安全离合器的作用是当机器某处阻力过大时，能自动脱离结合，以便保护机器。

3、摘穗辊摘穗辊是一对表面带有螺旋凸筋和螺旋爪并且相向旋转的棍子，玉米的植株从两个棍子中间的间隙通过，并将玉米果穗摘下。

4、切草刀切草刀的功用是切断收获机作业时缠在摘穗辊上的杂草，防止因摘穗辊上缠草过多而造成摘穗道的堵塞和收获机工作部件的损坏。

5、拨禾链拨禾链的功用是将进入机器的玉米植株向后拨送使之进入摘穗辊工作间隙。

拨禾链前部设有张紧装置，用来张紧拨禾链。

电压力锅的工作原理详解导语：电压力锅从面世以来就就以其便捷、健康、安全等优点，一直受到众多家庭的喜爱，那你知道电压力锅的工作原理是怎么样的吗?今天就来让来给大家做个电压力锅的工作原理详解吧。

在我们探讨电压力锅的先进技术之前，我们先来了解一下电压力锅的组成结构。

电压力锅主要由上盖、中环、外科、控制面板、底座、压力开关、发热盘、熔断器、中层、突跳温控器等组成。

自上世纪80年代电压力锅在中国市场出现后，经过20多年的优化，结构已经是比较简洁，生产工艺也不太复杂。

目前在市场上的产品主要有三种结构。

一是以高压锅的原型加热控制，这是比较传统的方式，结构笨重;二是内锅与锅盖分离的浮动密封结构，它解决了安全方面的许多问题，是目前市场上的主要结构。

但其规格要向大功率、大容量延伸存在很多问题，主要集中在3、4、5、6升范围内，少数企业开发出7、8升。

其压力要求不能太高，一般控制在80Kpa 以下，存在一定的局限性;另一类是压紧式，也是内锅与锅盖分离结构，因其受到专利制约，应用企业不多，产品投放市场也少。

从控制方面来看，多采用压控式和监控式两种，个别企业采用混合控制。

“匚式结构”与“桥式结构”“匚式结构”发明专利由中科院退休科学家--王永光先生于1991年发明，是中国压力煮食历史上划时代的技术发明，其控制方式的先进程度远胜于欧美同行技术水平，主要是通过物理力学原理融合现代电子控制技术，解决了压力锅容易爆炸的世纪难题。

“匚式结构”的工作原理是利用弹性壁受压发生弹性变形产生位移，位移变化触动压力开关动作实现断电，压力变化转化为位移变化，即控制位移实现控制压力的控制原理。

其结构特征为：锅盖与外锅刚性连接，通过外锅底部的弹性壁实现锅盖、密封圈与内锅的轴向动密封，完成闭环式压力自动控制，从而准确地控制了锅胆内的压力，彻底解决了压力安全问题。

从理论上讲将压力锅爆炸的几率降低为零，因此该发明专利具有巨大的经济价值。

“匚式结构”目前已被多家电压力锅生产企业使用，而它也成为衡量电压力锅安全性能的基本指标。
