南方CASS7.0在水利工程测量中的应用分析

南方cass水深注记南方CASS水深注记是我国自主研发的一款高效、实用的水深测量软件，广泛应用于水利、地质、海洋等领域。

本文将详细介绍南方CASS水深注记的应用领域、优势、操作方法与注意事项，以及未来发展前景。

一、南方CASS水深注记简介南方CASS水深注记是基于CASS软件开发的，CASS软件具有丰富的功能，可满足各类地形地物数据的采集、处理、分析需求。

水深注记是CASS软件的一个重要功能，能够为水深测量提供精确的数据支持。

二、CASS水深注记的应用领域1.水利工程：南方CASS水深注记可用于水利工程的设计、施工、监测等方面，为水利工程提供准确的水深数据。

2.地质勘探：在地质勘探领域，南方CASS水深注记可协助勘查地下水位、水文地质条件等，为地质勘探报告提供数据支撑。

3.海洋监测：南方CASS水深注记可应用于海洋监测，为海洋资源开发、海洋环境保护等方面提供水深数据。

4.环境监测：在环境监测领域，南方CASS水深注记有助于监测河流、湖泊等水域的水深、流速等水文要素，为水资源管理和水环境保护提供依据。

5.城市规划：南方CASS水深注记可用于城市规划中的排水系统设计、河道整治等，确保城市排水设施的合理性和有效性。

三、南方CASS水深注记的优势1.高效性：南方CASS水深注记具有较高的数据处理速度，能够快速完成大规模水深数据的采集、处理和分析。

2.精确度：南方CASS水深注记采用先进的测量算法，确保水深数据的准确性，满足各类工程需求。

3.易用性：南方CASS水深注记界面友好，操作简便，适用于各类技术人员使用。

4.兼容性：南方CASS水深注记可与多种测量设备连接，实现数据的实时采集和传输。

四、南方CASS水深注记的操作方法与注意事项1.操作方法：安装并打开南方CASS软件，选择水深注记功能，按照提示操作即可。

2.注意事项：（1）使用前请确保测量设备的准确性；（2）在测量过程中，遵循相关安全规程，确保人身安全；（3）数据传输过程中，注意数据格式的统一和完整性；（4）定期对设备进行检查和维护，保证测量设备的正常运行。

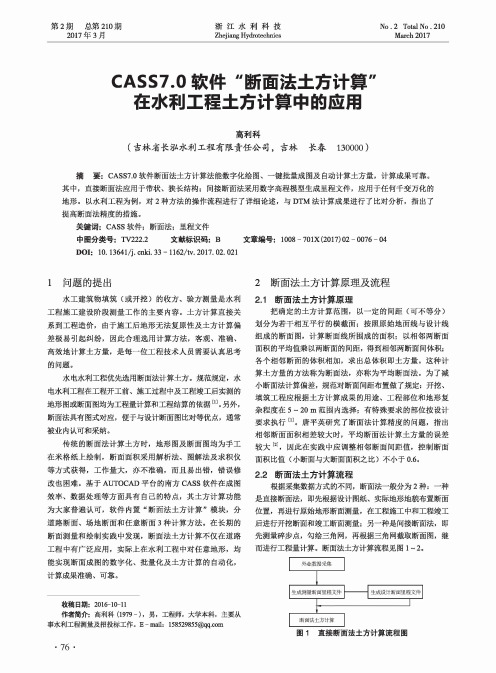

第2期总第210期2017年3月浙江水利科技Zhejiang HydrotechnicsNo.2 Total No.210March2017C A S S7.0软件"断面法土方计算在水利工程土方计算中的应用高利科(吉林省长泓水利工程有限责任公司，吉林长春130000)摘要：CASS7.0软件断面法土方计算法能数字化绘图、一键批量成图及自动计算土方量，计算成果可靠。

其中，直接断面法应用于带状、狭长结构；间接断面法采用数字高程模型生成里程文件，应用于任何千变万化的 地形。

以水利工程为例，对2种方法的操作流程进行了详细论述，与D T M法计算成果进行了比对分析，指出了 提高断面法精度的措施。

关键词：CASS软件；断面法；里程文件中图分类号：TV222.2 文献标识码：B文章编号：1008-701X(2017) 02-0076-04D O I：10.13641/ki.33 - 1162/tv.2017. 02. 0211问题的提出水工建筑物填筑（或开挖）的收方、验方测量是水利 工程施工建设阶段测量工作的主要内容。

土方计算直接关 系到工程造价，由于施工后地形无法复原性及土方计算偏 差极易引起纠纷，因此合理选用计算方法，客观、准确、高效地计算土方量，是每一位工程技术人员需要认真思考 的问题。

水电水利工程优先选用断面法计算土方。

规范规定，水 电水利工程在工程开工前、施工过程中及工程竣工后实测的 地形图或断面图均为工程量计算和工程结算的依据[1]。

另外,断面法具有图式对应，便于与设计断面图比对等优点，通常 被业内认可和采纳。

传统的断面法计算土方时，地形图及断面图均为手工 在米格纸上绘制，断面面积采用解析法、图解法及求积仪 等方式获得，工作量大，亦不准确，而且易出错，错误修 改也困难。

基于A U TO C A D平台的南方CASS软件在成图 效率、数据处理等方面具有自己的特点，其土方计算功能 为大家普遍认可，软件内置“断面法土方计算”模块，分 道路断面、场地断面和任意断面3种计算方法。

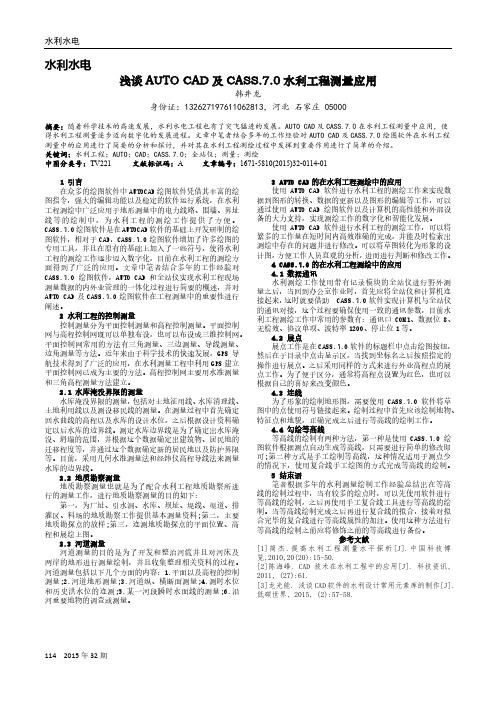

水利水电114 2015年32期水利水电浅谈AUTO CAD 及CASS.7.0水利工程测量应用韩井龙身份证：132627************，河北 石家庄 05000摘要：随着科学技术的高速发展，水利水电工程也有了突飞猛进的发展。

AUTO CAD 及CASS.7.0在水利工程测量中应用，使得水利工程测量逐步迈向数字化的发展进程。

文章中笔者结合多年的工作经验对AUTO CAD 及CASS.7.0绘图软件在水利工程测量中的应用进行了简要的分析和探讨，并对其在水利工程测绘过程中发挥到重要作用进行了简单的介绍。

关键词：水利工程；AUTO ；CAD ；CASS.7.0；全站仪；测量；测绘 中图分类号：TV221 文献标识码：A 文章编号：1671-5810(2015)32-0114-011 引言在众多的绘图软件中AUTOCAD 绘图软件凭借其丰富的绘图指令，强大的编辑功能以及稳定的软件运行系统，在水利工程测绘中广泛应用于地形测量中的电力线路、围墙、界址线等的绘制中，为水利工程的测绘工作提供了方便。

CASS.7.0绘图软件是在AUTOCAD 软件的基础上开发研制的绘图软件，相对于CAD ，CASS.7.0绘图软件增加了许多绘图的专用工具，并且在原有的基础上加入了一些符号，使得水利工程的测绘工作逐步迈入数字化，目前在水利工程的测绘方面得到了广泛的应用。

文章中笔者结合多年的工作经验对CASS.7.0绘图软件，AUTO CAD 和全站仪实现水利工程现场测量数据的内外业管理的一体化过程进行简要的概述，并对AUTO CAD 及CASS.7.0绘图软件在工程测量中的重要性进行阐述。

2 水利工程的控制测量控制测量分为平面控制测量和高程控制测量。

平面控制网与高程控制网既可以单独布设，也可以布设成三维控制网。

平面控制网常用的方法有三角测量、三边测量、导线测量、边角测量等方法。

近年来由于科学技术的快速发展，GPS 导航技术得到了广泛的应用，在水利测量工程中利用GPS 建立平面控制网已成为主要的方法。

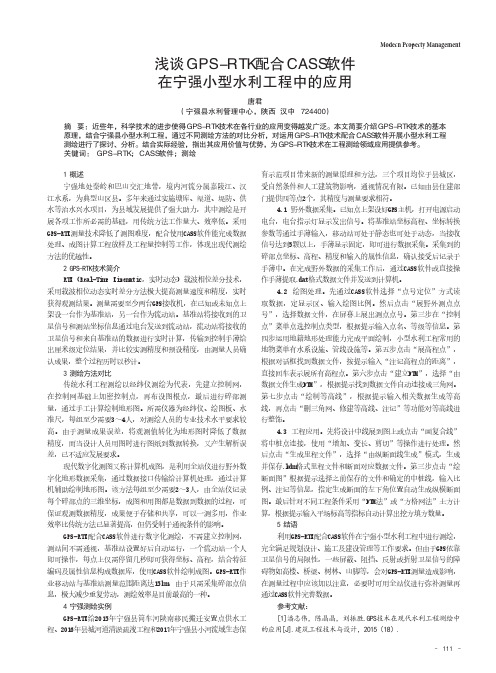

现代物业Modern Property Management1 概述宁强地处秦岭和巴山交汇地带，境内河流分属嘉陵江、汉江水系，为典型山区县。

多年来通过实施塘库、渠道、堤防、供水等治水兴水项目，为县域发展提供了强大助力，其中测绘是开展各项工作所必需的基础，用传统方法工作量大、效率低。

采用GPS-RTK测量技术降低了测图难度，配合使用CASS软件能完成数据处理、成图计算工程放样及工程量控制等工作，体现出现代测绘方法的优越性。

2 GPS-RTK技术简介RTK（Real-Time Kinematic，实时动态）载波相位差分技术，采用载波相位动态实时差分方法极大提高测量速度和精度，实时获得观测结果。

测量需要至少两台GPS接收机，在已知或未知点上架设一台作为基准站，另一台作为流动站。

基准站将接收到的卫星信号和测站坐标信息通过电台发送到流动站，流动站将接收的卫星信号和来自基准站的数据进行实时计算，传输到控制手薄给出厘米级定位结果，并比较实测精度和预设精度，由测量人员确认成果，整个过程历时以秒计。

3 测绘方法对比传统水利工程测绘以经纬仪测绘为代表，先建立控制网，在控制网基础上加密控制点，再布设图根点，最后进行碎部测量，通过手工计算绘制地形图。

所需仪器为经纬仪、绘图板、水准尺，每组至少需要3～4人，对测绘人员的专业技术水平要求较高。

由于测量成果误差，将观测值转化为地形图时降低了数据精度，而当设计人员用图时进行图纸到数据转换，又产生解析误差，已不适应发展要求。

现代数字化测图又称计算机成图，是利用全站仪进行野外数字化地形数据采集，通过数据接口传输给计算机处理，通过计算机辅助绘制地形图。

该方法每组至少需要2～3人，由全站仪记录每个碎部点的三维坐标，成图和用图都是数据到数据的过程，可保证观测数据精度，成果便于存储和共享，可以一测多用，作业效率比传统方法已显著提高，但仍受制于通视条件的影响。

GPS-RTK配合CASS软件进行数字化测绘，不需建立控制网，测站间不需通视，基准站设置好后自动运行，一个流动站一个人即可操作，每点上仅需停留几秒即可获得坐标、高程，结合特征编码及属性信息构成数据库，使用CASS软件绘制成图。

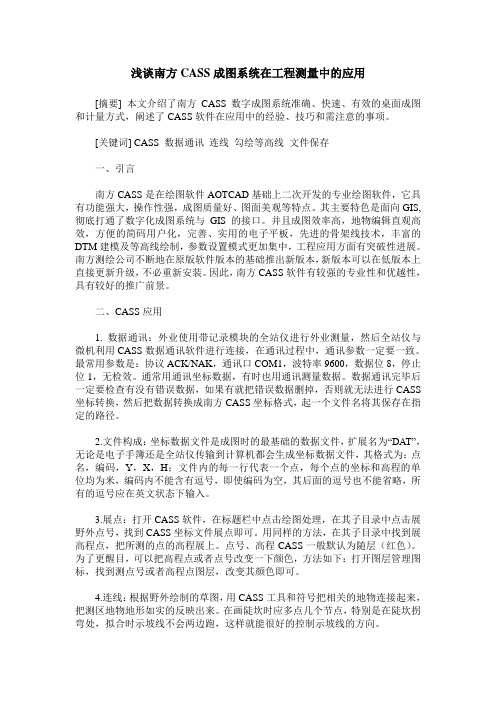

浅谈南方CASS成图系统在工程测量中的应用[摘要] 本文介绍了南方CASS数字成图系统准确、快速、有效的桌面成图和计量方式，阐述了CASS软件在应用中的经验、技巧和需注意的事项。

[关键词] CASS 数据通讯连线勾绘等高线文件保存一、引言南方CASS是在绘图软件AOTCAD基础上二次开发的专业绘图软件，它具有功能强大，操作性强，成图质量好、图面美观等特点。

其主要特色是面向GIS,彻底打通了数字化成图系统与GIS的接口。

并且成图效率高，地物编辑直观高效，方便的简码用户化，完善、实用的电子平板，先进的骨架线技术，丰富的DTM建模及等高线绘制，参数设置模式更加集中，工程应用方面有突破性进展。

南方测绘公司不断地在原版软件版本的基础推出新版本，新版本可以在低版本上直接更新升级，不必重新安装。

因此，南方CASS软件有较强的专业性和优越性，具有较好的推广前景。

二、CASS应用1. 数据通讯：外业使用带记录模块的全站仪进行外业测量，然后全站仪与微机利用CASS数据通讯软件进行连接，在通讯过程中，通讯参数一定要一致。

最常用参数是：协议ACK/NAK，通讯口COM1，波特率9600，数据位8，停止位1，无检效。

通常用通讯坐标数据，有时也用通讯测量数据。

数据通讯完毕后一定要检查有没有错误数据，如果有就把错误数据删掉，否则就无法进行CASS 坐标转换，然后把数据转换成南方CASS坐标格式，起一个文件名将其保存在指定的路径。

2.文件构成：坐标数据文件是成图时的最基础的数据文件，扩展名为“DAT”，无论是电子手簿还是全站仪传输到计算机都会生成坐标数据文件，其格式为：点名，编码，Y，X，H；文件内的每一行代表一个点，每个点的坐标和高程的单位均为米，编码内不能含有逗号，即使编码为空，其后面的逗号也不能省略，所有的逗号应在英文状态下输入。

3.展点：打开CASS软件，在标题栏中点击绘图处理，在其子目录中点击展野外点号，找到CASS坐标文件展点即可。

技术与检测Һ㊀ＣＡＳＳ软件在工程测量中的应用分析刘㊀丹摘㊀要：改革开放以来，我国基础建设迅猛发展，测绘技术作为工程测量行业必不可少的一环，直接影响着工程项目的进展㊂随着测绘技术的发展和手段的更新及社会的进步，数字测绘已经成为当今测绘的主流，而如何熟练掌握和使用数字化成图软件是关键㊂ＣＡＳＳ软件正是在这种背景下开发而成的数字化地形成图软件，运用南方ＣＡＳＳ软件可以实现测绘成果数字化，能够大大提高工作效率和效益㊂关键词：ＣＡＳＳ软件；应用；地形图；等高线；土方量一㊁概述ＣＡＳＳ软件基于ＡｕｔｏＣＡＤ技术平台的基础上而开发的有强大编辑功能并且能实现内外业一体化处理的数字化地形地籍成图软件㊂ＣＡＳＳ成图软件已经成为数字化测绘的一种采集系统，目前已经广泛应用到地形绘图㊁地籍绘图以及工程测绘等三大应用领域当中，而且已经彻底的完成数字化成图系统和ＧＩＳ的接口任务，使用骨架线实时编辑㊁简码用户化㊁ＧＩＳ无线接口等先进技术，也是比较适用于工程测量应用的主流成图系统㊂二㊁ＣＡＳＳ在实际测量中的测量应用外业测量的数据在保持通讯参数一致的前提下导入计算机，运行ＣＡＳＳ绘图软件，在右边菜单栏部分选择定位方式，在ＣＡＳＳ软件中进行转换，生成ＣＡＳＳ新坐标，在ＣＡＳＳ软件中以文件形式保存㊂在下次以文本形式打开的过程中，对数据进行核对检查，剔除或修改影响线路长度和起测点高程的坏数据，生成正确的ｄａｔ格式坐标数据文件㊂（一）利用ＣＡＳＳ软件绘制地形图根据野外绘制的工作草图用ＣＡＳＳ工具和符号把相连的点位连接起来，把测区内地物地形如实反映出来，主要是绘制地形图要素如房屋㊁道路㊁植被㊁河流㊁坑塘等地物地形绘制完成后，需要绘制等高线，可以选择运用ＣＡＳＳ系统根据测点高程自动生成等高线，在地貌不复杂㊁地物不多的情况下比较实用，但生成等高线后，一般需要做手工修改㊂手工绘制等高线，在高低起伏不大的地形可以使用，但绘制完成后需要对图形进行编辑和整饰，最终完成完整地形图㊂（二）利用ＣＡＳＳ软件处理等高线等高线指的是地形图上高程相等的各点所连成的闭合曲线㊂地形图上的等高线分为首曲线㊁计曲线㊁间曲线和助曲线４种㊂运行ＣＡＳＳ软件，通过 数据 菜单导入全站仪中的采集数据，点击 等高线 建立ＤＴＭ ，在弹出窗口中选择坐标数据文件名，软件将自动建立ＤＴＭ网络，然后点击 绘制等高线 ，根据提示输入绘图比例尺，并在弹出窗口中选择拟合方式㊁输入等高距，点 确定 ，软件将自动生成等高线㊂软件自动生成的等高线往往不能很好的完全符合现状地形特征，需要编辑人员根据现场所绘草图进行修饰；也可以利用软件的 删除三角形 增加三角形 重组三角形 等功能完善三角网，然后重新生成合理的等高线㊂（三）利用ＣＡＳＳ软件计算土方量１．使用断面法进行土方量的计算断面法一般用于横向不连续，纵向连续变化的地形，其计算步骤为：输入地形图 确定计算范围一采集自然标高 计算标高 绘制边坡及断面一计算断面土方量㊂在转换原始数据后，将等高线离散化，输入连续线的相关信息布置断面线，根据设计的标高可得出填方或挖方断面积，由公式 相邻断面间的工程量＝断面积平均值×间距 得到对应的土方量，由此得出土方量统计表㊂这种方法通过局部的土方量计算整体土方量㊂好处在于计算简便，但由于特殊地形下相关数据难以确定，在具体操作时较为烦琐，计算可能出现较大误差㊂２．利用ＤＴＭ技术进行土方量的计算（１）在计算指定范围里的填方以及挖方土方量时，可以根据给定的坐标数据文件以及设计的高程计算方式来进行，在计算之前要先确定需要计算的土方的区域，确定时要用复合线将其画出㊂将区域选定之后会自动弹出设置参数的一个对话框，主要包括设置平场的标高和进行边界间距的采样等㊂（２）根据图上显示的高程点进行土方量的计算㊂在进行计算之前，需要利用复合线将所要计算的土方区域进行描绘，同时将高程点在图上进行展示，在选取具体的高程点范围时只需要根据系统提示进行即可㊂这里所说的系统就是指能够显示填挖土方量这一信息的对话框㊂（３）根据图上显示的三角网进行土方量的计算㊂在计算土方量之前，系统会提前将需要输入的平场标高显示出来，进行高程的设计㊂接着选中需要计算的三角网，选取时可以通过用鼠标拉对角线进行批量选取㊂这种方式一般适用于三角网是自动生成的，而且无法准确地将需要计算的土方区域显示的情况㊂（４）计算工程进行前后两期间土方㊂菜单会自动提出将要选取的两期间三角网文件，并且对开挖后的三角网进行自动选择㊂这里的系统是指能够将填挖土方量这一信息显示的对话框㊂三㊁结语数字化测绘技术已经是当今测绘行业中一种成熟的测量手段，ＣＡＳＳ软件在数字化成图及地理应用力面优势明显，易于推广使用，正在逐步替代传统的手工作业模式㊂文章阐述了利用ＣＡＳＳ软件绘制地形图㊁等高线和计算土方量的方法㊁步骤㊂希望通过介绍ＣＡＳＳ软件在工程测量方面的应用概况，让更多人了解ＣＡＳＳ软件，并学习和使用ＣＡＳＳ软件，从而提高建设项目的精确度，确保施工过程的安全性，减少施工成本，降低人员的劳动强度，提高工程测量环节的技术性和可操作性，全面提升我国工程测量的科学技术水平㊂参考文献：［１］龚乐群．张文山．刘丹．ＣＡＳＳ软件在工程测量中的使用［Ｊ］．测绘与空间地理信息．２００６，２９（４）：１１５－１１７．［２］李得基．梅贵福．田淑梅． 南方测绘软件ＣＡＳＳ６．１ 在工程测量中的应用［Ｊ］．青海国土经略．２００６（２）：４１－４３．［３］陈松涛．蒲红家．石磊．南方ＣＡＳＳ成图软件与全球定位系统及全站仪在工程测量中的应用［Ｊ］．中国港湾建设．２０１５（２）：１８－２０．［４］李灵芝．ＣＡＳＳ在工程测量中的应用探究［Ｊ］．科技风．２０１１（１４）：８５．［５］姚淑红．ＣＡＳＳ在工程测量中的应用［Ｊ］．科技风．２０１１（２４）：１５９．作者简介：刘丹，大连九成测绘信息有限公司㊂１５１。

刍议测绘新技术在水利工程中的应用研究摘要: 随着人类科学技术的不断发展和进步，各种新的技术在测绘工作中起着显著的作用，这些测绘新技术不仅充实了水利工程测量科学理论，而且有很强的可操作性，大幅度地减少了测绘人员在野外的工作时间，节省了人、才、物，为水利工程建设提供了更好更快的服务。

本文阐述了测绘新仪器、新技术的发展，对现代测绘技术在水利工程中的应用进行探讨。

关键词：测量仪器、测绘技术、水利工程中图分类号：tv 文献标识码：a 文章编号：一、现代测量仪器的应用.gps rtk技术在水利工程测量中的应用：1 加密控制点的测量。

用gps rtk加密测量控制点则很简单，只需在测区15kin范围内有3个以上且包含测区的高等级测量控制点即可，操作简单方便，平均每天可测量30～40个加密控制点，效率较高。

1.2 水下地形测量。

gps进行水下地形测量的步骤：将gps、测深仪和笔记本电脑连接成一起，导航软件对测量船进行定位，并指导测量船在指定测量断面上航行，gps和测深仪将实时测得数据导人笔记本电脑，由海洋测量软件处理生成水下地形图或导出*．dat文件，再由南方测绘cass7．0地形地籍成图软件绘制水下地形图。

1.3 施工放样测量利用r fk随机软件中放样的功能进行点、直线、曲线放样功能，进行施工放样测量。

输入设计好的已知坐标作为参考点和目标点，流动站实地所在位置的坐标作为修正点，电子手簿屏幕上的图形显示出实地待定点相对于目标点所偏移的距离，按照指示移动流动站，直到满足所要求的精度。

也可用来寻找已知坐标点，找寻坐标已知的坐标点的方法和上述方法一致。

1.4 数字化地形图测量利用r fk快速定位和实时得到坐标结果的特点，在一定测量环境中可以进行地形测量。

地形点的测量可以在数据采集的功能下进行，也可以根据现场地形的实际情况进行测量设定，采集完的地形点经过成图处理，乍成数宁化管道地形图。

地形点的采集可以单人作业，擞大地节约了人力和时间。

南方CASS7.0(AutoCAD2004)在施工测量测量中的应用（张渝）摘要：本文主要介绍了南方CASS7.0软件在施工测量内业计算中的一些使用方法，可以减少内业计算中的数据量，并及时复核计算结果，保证数据的准确性。

关键词：南方CASS7.0软件施工测量计算复核一：南方CASS7.0软件的介绍；在工程测量中，内业资料计算占有很重要的比重，内业资料计算的准确无误与速度直接决定了测量工作是否能够快速、顺利地完成。

而内业资料的计算方法及其所需达到的精度，则又直接取决于外业所用仪器及具体的放样目标和内业计算所用到的办公软件和计算方法。

南方CASS7.0是基于AutoCAD2004平台二次开发的一种软件，主要用于测绘，包括地形地貌，地形图测绘，地基测量，土石方计算，曲线设计等多种测绘功能，如今在多个领域均得到了普遍的应用。

它大大提高了工程技术人员的工作效率，在施工测量中也有其重要的作用。

二、CASS7.0的典型内业资料计算及管理在测区内加密控制点，经常使用测角交会或测距交会或两者相结合的方法，如果我们运用数学公式来计算，则非常繁琐，而且不易检查错误，例如在后方交会中的危险圆上。

相反，如果我们利用CASS7.0来绘图计算，就简单多了。

现针对测角和测距两种方法分别作如下说明：1前方测角交会:如下图所示，A、B为坐标已知的控制点，P为待求点，在A、B 两点已观测了角度a和b。

我们就可以利用CASS7.0系统软件，根据A、B两点坐标在桌面绘制出A、B两个点，连接AB点得到AB线段，然后分别以A点和B 点为基点旋转AB线段a,b角（从图上可直观地分辩方向）。

使用ID 命令选择交点P，就可以得出P点坐标了。

如果图形有检校条件，仍然可以进行坐标差的计算。

如果在近似平差的情况下能满足需要，则可以在图形上进行平均计算并作出标记。

2前方距离交会：如下图所示，A、B为坐标已知的控制点，P为待求点，在A、B 两点已分别利用全站仪测了距离Sa和Sb。

浅谈南方CASS7.0在市政工程测量中的应用摘要：本文针对当前常用软件生成管线纵断面图耗时多、易出错的特点，阐述了南方CASS7.0在市政道路管线测量中生成纵断面的基本方法和注意事项。

关键词：南方CASS；市政工程；管线测量；纵断面Abstract: this article in view of the current generation software within profile drawings, more time consuming pipeline error-prone characteristics, and expounds CASS7.0 south in municipal road line in the measurement of the basic method of longitudinal generation and precautions.Keywords: southern CASS; Municipal engineering; Pipe line measure; vertical section，，引言市政工程是指道路、桥梁、管线、地铁、轻轨、磁悬浮、市政管线等城市公用设施工程设计、施工、竣工和运营各个阶段所进行的测量工作。

市政工程造价高，设计严格，工程质量反映了城市的容貌，也直接影响市民的生活水平，因此，市规划部门对已竣工的市政工程都将组织规划验收测量。

在市政道路的规划验收测量中，由于道路敷设管线种类多，与规划对比分析工作非常繁琐，当前用于管线纵断面的生成软件很多，但是大部分都是要完成具体的表格或者生成数据库之后才能生成管线的纵断面，数据录入工作量非常大，花费时间多，而且容易出错，工作效率低。

利用南方CASS可有效解决这一难题，该软件利用全站仪传输出的原始数据直接生成管线的纵断面图，操作简便，数据准确。

1、南方CASS软件概述CASS软件是广州南方测绘仪器有限公司基于CAD平台开发的一套集地形、地籍、空间数据建库、工程应用、土石方算量等功能为一体的软件系统。
