水利工程测量作业

水利工程施工测验作业一、目的为了确保水利工程施工质量，提高工程效益，降低工程风险，保证工程安全，对施工过程中的关键环节和重要部位进行施工测验，以验证施工质量是否符合设计和规范要求。

二、测验范围1. 土方工程：包括土方开挖、填筑、压实等。

2. 混凝土工程：包括混凝土浇筑、模板安装、钢筋焊接等。

3. 防水工程：包括防水层施工、接缝处理等。

4. 管道工程：包括管道铺设、连接、试压等。

5. 结构工程：包括基础处理、桩基施工、主体结构施工等。

6. 机电设备安装：包括泵站、水轮机、发电机等设备安装。

三、测验内容1. 土方工程：测验土方开挖深度、边坡稳定性、压实度等。

2. 混凝土工程：测验混凝土强度、裂缝宽度、平整度等。

3. 防水工程：测验防水层厚度、附着力、不透水性等。

4. 管道工程：测验管道铺设深度、管道连接严密性、管道试压等。

5. 结构工程：测验基础深度、桩基承载力、主体结构稳定性等。

6. 机电设备安装：测验设备安装精度、设备性能、电气连接等。

四、测验方法1. 现场观察：对施工过程进行现场监督，观察施工是否按照设计和规范要求进行。

2. 仪器检测：使用专业仪器设备对施工质量进行检测，如测斜仪、压实度仪、裂缝宽度仪等。

3. 试验分析：对施工过程中产生的试块、试件进行试验分析，如混凝土抗压试验、防水材料试验等。

4. 资料审查：审查施工资料，如施工记录、验收报告等，以了解施工质量情况。

五、测验流程1. 施工前测验：在施工前对施工图纸、施工方案进行审查，确保施工质量。

2. 施工过程中测验：对施工过程中的关键环节和重要部位进行测验，及时发现问题并进行整改。

3. 施工结束后测验：施工结束后对整个工程进行综合测验，确保工程质量符合设计和规范要求。

4. 测验结果报告：将测验结果整理成报告，提交给相关部门和人员，对测验结果进行分析总结。

六、测验要求1. 测验应由具有相应资质的检测机构和专业人员进行。

2. 测验结果应真实、准确、完整，不得篡改、伪造。

国开(电大)《水利工程测量》形考作业2参考答案参考答案：水利工程测量一、填空题（每空1分，共20分）1.DS3型微倾式水准仪由望远镜、水准器、基座三部分构成。

2.水平角是指在水平面上的投影，就是地面上两直线之间的夹角。

3.竖直角是指在同一竖直面内一点到目标的方向线与水平线之间的夹角。

4.DJ6型光学经纬仪由照准部、水平度盘、基座三部分组成。

5.DJ6型光学经纬仪的安置工作包括对中和整平。

6.常用的水平角观测方法有测回法和方向观测法。

7.常用的距离测量方法有钢尺量距、视距量距和电磁波量距。

8.测量误差按其性质可分为系统误差和偶然误差两大类。

9.在测量工作中，常用中误差、相对误差和允许误差来评定观测值的精度。

二、单项选择题（每小题1分，共5分）1.在测量水平角时，经纬仪的水平度盘不随照准部转动。

2.在测量竖直角时，经纬仪的竖直度盘随望远镜转动。

3.用视距法测量两点间的距离，当视线倾斜时需读取望远镜的上丝、中丝、下丝读数。

4.钢尺的尺长改正值属于系统误差。

5.欲确定一个平面三角形至少需要观测其三个内角。

三、问答题（简要回答，每小题5分，共45分）1.水准测量的原理是利用水准仪所提供的水平视线，同时借助水准尺，测定地面两点间的高差，然后根据其中一点的高程推算出另一点的高程。

2.在一个测站上，高差的正、负号说明后视读数与前视读数的大小关系，正高差说明后视读数比前视读数大，即后视点比前视点高程低；负高差说明后视读数比前视读数小，即后视点比前视点高程高。

3.视差是指眼睛在目镜端上、下微动时产生的十字丝与标尺的相对移动现象。

产生视差的原因是眼睛与目镜的相对位置不同。

消除视差的方法是反复仔细调整物镜合目镜调焦螺旋，直到眼睛上、下移动时读数不变为止。

4.在安置经纬仪时，对中和整平的目的是什么？答：安置经纬仪时，需要进行对中和整平的工作。

对中的目的是使仪器中心位于地面点（即所测角顶）的铅垂线上。

整平的目的是使经纬仪的竖轴成为铅垂位置，或者说使水平度盘处于水平位置。

水利工程测量课程作业习题实验指导书专业班级学号姓名太原理工大学水利科学与工程学院2009年9月第一章绪论一、填空1、大地水准面是水准面中与平均海水面重合并向大陆、岛屿延伸而形成的封闭面。

2、地面点到大地水准的铅垂距离，称为该点的绝对高程。

3、地面点到某一假定水准面的铅垂距离，称为假定高程（相对高程）。

4、高斯投影中，离中央子午线近的部分变形小，离中央子午线愈远变形愈大。

5、在高斯平面直角坐标中，有一点的坐标为x=685923m，y=20637680m，其中央子午线在6°带中的经度为117° 。

6、我国地形图采用全国统一规定的高是平面直角坐标，有一点的坐标为x=685923m，y=20637680m，位于6°带的第20带内。

7、某地面点的经度为118°50＇，它所在六度带带号为20，其六度带的中央子午线的经度是117°。

8、某地面点的经度为118°50＇，它所在三度带带号为40，其三度带的中央子午线的经度是120°。

9、确定地面相对位置的三个基本要素是水平角、距离及高程。

10、测量工作的基准面是大地水准面，基准线是铅垂线。

二、问答题1、什么叫大地水准面？高斯平面直角坐标系是如何建立的？答：与平均海平面吻合，并向大陆岛屿内延伸而形成闭合曲面的水平面称大地水准面，它是测量工作的基准面高斯平面直角坐标系是采用分带投影的的方法，每一投影带展开成平面，以中央子午线为纵轴x，赤道为横轴y，建立全国统一的平面直角坐标系统。

大地水准面和铅垂线是测量外业所依据的基准面和基准线。

2、测量学的平面直角坐标系与数学的平面直角坐标系有何不同？为什么？1、其与数学中平面直角坐标系相比，不同点：1．测量上取南北方向为纵轴（X轴），东西方向为横轴（Y轴）2．角度方向顺时针度量，象限顺时针编号。

因为测量上所用的方向是从北方向起按顺时针方向以角度记值，因此将数学上的平面直角坐标系的x轴和y轴互换后，数学上三角函数的计算公式可不加改变直接用于测量的计算中。

水利工程测量课程作业习题实验指导书专业班级学号姓名太原理工大学水利科学与工程学院2009年9月第一章绪论一、填空1、大地水准面是水准面中与平均海水面重合并向大陆、岛屿延伸而形成的封闭面。

2、地面点到大地水准的铅垂距离，称为该点的绝对高程。

3、地面点到某一假定水准面的铅垂距离，称为假定高程（相对高程）。

4、高斯投影中，离中央子午线近的部分变形小，离中央子午线愈远变形愈大。

5、在高斯平面直角坐标中，有一点的坐标为x=685923m，y=20637680m，其中央子午线在6°带中的经度为 117° 。

6、我国地形图采用全国统一规定的高是平面直角坐标，有一点的坐标为x=685923m，y=20637680m，位于6°带的第 20 带内。

7、某地面点的经度为118°50＇，它所在六度带带号为 20 ，其六度带的中央子午线的经度是 117°。

8、某地面点的经度为118°50＇，它所在三度带带号为 40 ，其三度带的中央子午线的经度是 120°。

9、确定地面相对位置的三个基本要素是水平角、距离及高程。

10、测量工作的基准面是大地水准面，基准线是铅垂线。

二、问答题1、什么叫大地水准面？高斯平面直角坐标系是如何建立的？答：与平均海平面吻合，并向大陆岛屿内延伸而形成闭合曲面的水平面称大地水准面，它是测量工作的基准面高斯平面直角坐标系是采用分带投影的的方法，每一投影带展开成平面，以中央子午线为纵轴x，赤道为横轴y，建立全国统一的平面直角坐标系统。

大地水准面和铅垂线是测量外业所依据的基准面和基准线。

2、测量学的平面直角坐标系与数学的平面直角坐标系有何不同？为什么？1、其与数学中平面直角坐标系相比，不同点：1．测量上取南北方向为纵轴（X轴），东西方向为横轴（Y轴）2．角度方向顺时针度量，象限顺时针编号。

因为测量上所用的方向是从北方向起按顺时针方向以角度记值，因此将数学上的平面直角坐标系的x轴和y轴互换后，数学上三角函数的计算公式可不加改变直接用于测量的计算中。

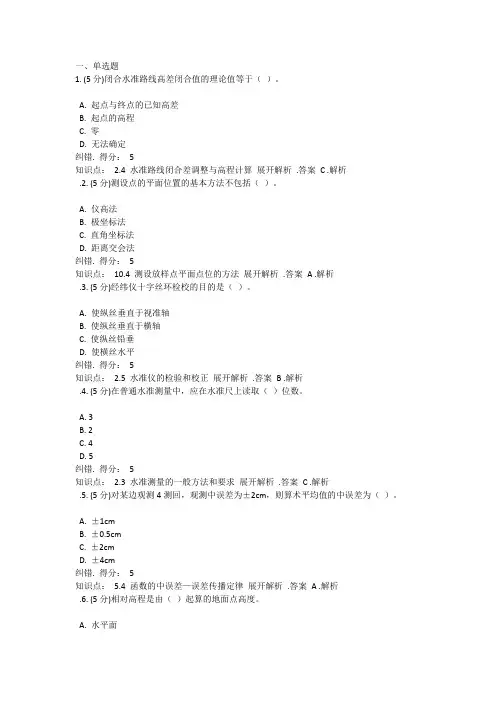

一、单选题1. (5分)闭合水准路线高差闭合值的理论值等于（）。

A. 起点与终点的已知高差B. 起点的高程C. 零D. 无法确定纠错. 得分：5知识点：2.4 水准路线闭合差调整与高程计算展开解析.答案C .解析.2. (5分)测设点的平面位置的基本方法不包括（）。

A. 仪高法B. 极坐标法C. 直角坐标法D. 距离交会法纠错. 得分：5知识点：10.4 测设放样点平面点位的方法展开解析.答案A .解析.3. (5分)经纬仪十字丝环检校的目的是（）。

A. 使纵丝垂直于视准轴B. 使纵丝垂直于横轴C. 使纵丝铅垂D. 使横丝水平纠错. 得分：5知识点：2.5 水准仪的检验和校正展开解析.答案B .解析.4. (5分)在普通水准测量中，应在水准尺上读取（）位数。

A. 3B. 2C. 4D. 5纠错. 得分：5知识点：2.3 水准测量的一般方法和要求展开解析.答案C .解析.5. (5分)对某边观测4测回，观测中误差为±2cm，则算术平均值的中误差为（）。

A. ±1cmB. ±0.5cmC. ±2cmD. ±4cm纠错. 得分：5知识点：5.4 函数的中误差—误差传播定律展开解析.答案 A .解析.6. (5分)相对高程是由（）起算的地面点高度。

A. 水平面C. 大地水准面D. 任意水准面纠错. 得分：5知识点：1.2 地面上点位的确定展开解析.答案 D .解析.7. (5分)展绘控制点时，应在图上标明控制点的（）A. 坐标与高程B. 点号与坐标C. 高程与方向D. 点号与高程纠错. 得分：5知识点：8.2 测图前的准备工作展开解析.答案 D .解析.8. (5分)高斯投影，其平面直角坐标系（）。

A. X轴是投影带中央经线，Y轴是赤道的投影B. X轴是测区的中央经线，Y轴是垂直于X轴C. X轴是赤道的投影，Y轴是投影带的中央经线D. X轴是投影带中央经线的投影，Y轴是赤道纠错. 得分：5知识点：9.2 高斯平面直角坐标系展开解析.答案A .解析.9. (5分)在渠道纵断面测量时，已知某测站水准仪的视线高是77.850m，前视中间点的读数为1.56m，转点的读数为1.958m，则转点的高程为（）。

国开（电大）《水利工程测量》形考作业2参考答案
说明：本次作业对应于文字教材3至6章，应按相应教学进度完成。

一、填空题（每空1分，共20分）
1.DS3型微倾式水准仪由（望远镜）、（水准器）、（基座）三部分构成。

2.水平角是指（就是地面上两直线之间的夹角在水平面上的投影）。

3. 竖直角是指（在同一竖直面内一点到目标的方向线与水平线之间的夹角）。

4.DJ6型光学经纬仪由（照准部）、（水平度盘）、（基座）三部分组成。

5.DJ6型光学经纬仪的安置工作包括（对中）和（整平）。

6.常用的水平角观测方法有（测回法）、（方向观测法）。

7.常用的距离测量方法有（钢尺量距）、（视距量距）和（电磁波量距）。

8. 测量误差按其性质可分为（系统误差）和（偶然误差）两大类。

9.在测量工作中，常用（中误差）、（相对误差）和（允许误差）来评定观测值的精度。

二、单项选择题（每小题1分，共5分）
1.在测量水平角时，经纬仪的水平度盘（）。

A.随照准部转动
B.不随照准部转动
C.有时转动有时不转动
2.在测量竖直角时，经纬仪的竖直度盘（）。

A. 不随望远镜转动
B. 随望远镜转动
C.随照准部转动。

水利工程测量施工方案一、项目背景水利工程是指为了改善水资源的利用，保障人民生命财产安全，实现经济社会可持续发展而进行的各种工程建设活动。

水利工程测量是水利工程建设的重要环节，包括工程前后的测量勘察、施工测量和验收测量等内容，是保障水利工程建设质量和安全的重要保障。

本篇将从测量规划、测量基准、测量方法、测量设备等方面对水利工程测量施工进行全面规划。

二、测量规划1. 测量目标本次水利工程测量施工的目标是确保施工质量和安全，满足工程设计要求，保障水利工程的可持续发展。

具体包括工程前后的测量勘察、施工测量和验收测量。

2. 测量内容测量内容包括但不限于：（1）测量前的地形、地貌、地质调查；（2）工程建筑物的测量，包括地基沉降观测、建筑平面和立面测量；（3）水文测验，包括水位、流速、流量等测量；（4）工程验收测量，包括工程建筑物的竣工图、竣工图件和验收尺寸的测量。

3. 测量任务及进度安排测量任务及进度安排将按照水利工程施工进度进行规划和安排，确保与施工无缝衔接，保证测量工作的及时性和准确性。

三、测量基准1. 基准高程测量基准高程将采用国家统一高程基准，以确保测量数据的准确性和可比性。

2. 坐标系测量坐标系将采用国家统一坐标系，并结合工程实际情况进行调整。

3. 工程控制点设置在工程施工区域内，设置符合工程实际要求的控制点，用于测量和定位工程各个部位。

四、测量方法1. 地形地貌测量（1）地形测量采用全站仪、GPS等先进测量设备，绘制数字高程模型和三维地形图，为工程规划提供准确的地形数据。

（2）地质调查采用地质勘探和钻孔观测等方法，为水利工程的地基处理提供可靠的地质勘察数据。

2. 监测测量（1）地基沉降观测采用测斜仪、水准仪等设备，监测工程建筑物地基是否存在沉降情况。

（2）水文测验采用流速计、水位计等设备，监测水文数据，保障水文测验的真实性和准确性。

3. 工程测量（1）建筑平面和立面测量采用全站仪、测距仪等设备，绘制工程建筑物的平面图、立面图和三维模型，为施工提供准确的施工参考。
