ＴＤ．ＳＣＤＭＡ的关键技术及无线网络规划特点　

宋立军，王卓，余顺勇，毛定军　

ｆ四川通信科研规划设计有限责任公司无线咨询设计部成都６１００４１）　

１　引言　本文针对ＴＤ．ＳＣＤＭＡ系统中采用的智能天线、联合检测、可变切换点和动态信道分配等关键技术　的优缺点，对ＴＤ．ＳＣＤＭＡ系统无线网络规划的特点和需要解决的问题进行了分析。通过　ＴＤ．ＳＣＤＭＡ系统规模实验网络得到的测试结果，才能制定更合理的无线网络规划方案，保障快速　稳定的无线网络建设。　

ＴＤ．ＳＣＤＭＡ综合了ＦＤＭＡ、ＴＤＭＡ、ＣＤＭＡ和ＴＤＤ模式下的　

智能天线、联合检测和动态信道分配等先进技术，期望提供业务　

和无线资源的最佳适配．提高频谱效率以建立一个具有高频谱　

效率和高经济效益的先进移动通信系统。在目前国家提倡增　

强科技自主创新能力的背景下，ＴＤ．ＳＣＤＭＡ作为我国提出的　

３Ｇ标准，得到了政府的大力扶持。根据目前ＴＤ．ＳＣＤＭＡ实验网　

络的测试结果，信息产业部在２００６年初正式将ＴＤ．ＳＣＤＭＡ列　

为我国通信行业标准，这意味着其技术方案已经成熟。同时　

ＴＤ．ＳＣＤＭＡ的３Ｇ规模实验网也由中国移动、中国电信和中国　

网通三个运营商分别牵头开始建设。可以看出，我国政府已经坚　

定了支持ＴＤ．ＳＣＤＭＡ的决心　

由于ＴＤ．ＳＣＤＭＡ的技术实现复杂度较高．造成了目前设备　

商用化进程不足。由于无线传播环境复杂，造成ＴＤＤ系统的上　

下行可能出现互相干扰的情况，因此其系统内部干扰情况比频　

分双工（ｆｒｅｑｕｅｎｃｙ　ｄｉｖｉｓｉｏｎ　ｄｕｐｌｅｘ，ＦＤＤ）ｇ￣严重。ＴＤ．ＳＣＤＭＡ系　

统融合了多种先进技术也是为了最大程度减少干扰的影响。为　了保证ＴＤ．ＳＣＤＭＡ独立组网时无线网络的稳健性和可持续发　

展，需要根据ＴＤ．ＳＣＤＭＡ技术的实际情况，针对其技术本身的　

特点和设备现状，分析无线网络规划的特点和必须考虑的问题。　

Ｔ　Ｄ—Ｓ　Ｃ　Ｄ　Ｍ　Ａ无线网络覆盖方案探讨　

施惠■　王雨　张摄宇　中国人民解放军重庆通信学院　【摘要】文章首先介绍了ＴＤ—ＳＣＤＭＡ网络的技术特点，给出了ＴＤ—ＳＣＤＭＡ无线网络规划　的一般流程；分析了与ＷＣＤＭＡ和ＣＤＭＡ２０００相比．ｒＩ）一ＳＣＤＭＡ无线网络规划的特点；根　据．ｒｆ）一ＳＣＤＭＡ网络近期和远期规划的需求，提出了与ＧＳＭ网络混合组网和独自组网的两　种无线网络覆盖方案。　【关键词】ＴＤ～ＳＣＤＭＡ无线网络　网络覆盖　网络规划　

ｌ　引言　随着ＴＤ—ＳＣＤＭＡ产业链各环节突飞猛进的发展和　ＴＤ—ＳＣＤＭＡ产业化专项测试的完成，ＴＤ—ＳＣＤＭＡ商用进　程离我们越来越近，ＴＤ—ＳＣＤＭＡ系统的网络规划正成为　各方关注的焦点。无论是ＴＤ—ＳＣＤＭＡ网络建设初期还是　网络扩容期间，细致周密的网络规划对于网络成本的减少　和运行质量的提高都具有极为重大的意义。一个ＴＤ一　收稿日期：２　０　０　６年７月２　０日　

参考文献　【ｌｉ　３ＧＰＰ　ＴＲ　２５．９５０　Ｖ４．０．０（２００４—０３），ＵＴＲＡ　Ｈｉｇｈ　Ｓｐｅｅｄ　Ｄｏｗｎｌ　ｉｎｋ　Ｐａｃｋｅｔ　Ａｃｃｅｓｓ（Ｒｅｌｅａｓｅ　４）　【Ｓ］．　【２１　３ＧＰＰ　ＴＲ　２５．８４８　Ｖ４．０．０（２００１—０３），Ｐｈｙｓｉｃａｌ　ｌａｙｅｒ　ａｓｐｅｃｔｓ　ｏｆ　ＵＴＲＡ　Ｈｉｇｈ　Ｓｐｅｅｄ　Ｄｏｗｎｌ　ｉｎｋ　Ｐａｃｋｅｔ　ＡｃｃｅｓＳ（Ｒｅｌｅａｓｅ　４）【Ｓ］．　【３１　３ＧＰＰ　ＴＲ　２５．９９６　Ｖ６．１．０（２００３—０９），Ｓｐａｔｉａｌ　ｃｈａｎｎｅｌ　ｍｏｄｅｌ　ｆｏｒ　ＭｕｌｔｉＰｌｅ　Ｉｎｐｕｔ　ＭｕｌｔｉＰｌｅ　Ｏｕｔｐｕｔ（ＭＩＭＯ）Ｓｉｍｕｌａｔｉｏｎｓ（Ｒｅｌｅａｓｅ　６）【Ｓ］．　【４ｉ　３ＧＰＰ　ＴＲ　２５．９４２　Ｖ６．２．０（２００４—０３），ＲａｄｉＯ　Ｆｒｅｑｕｅｎｃｙ（ＲＦ）ｓｙｓｔｅｒｎ　ｓｃｅｎａｒｉＯＳ（Ｒｅｌｅａｓｅ　６）【Ｓ】．　★　

工　

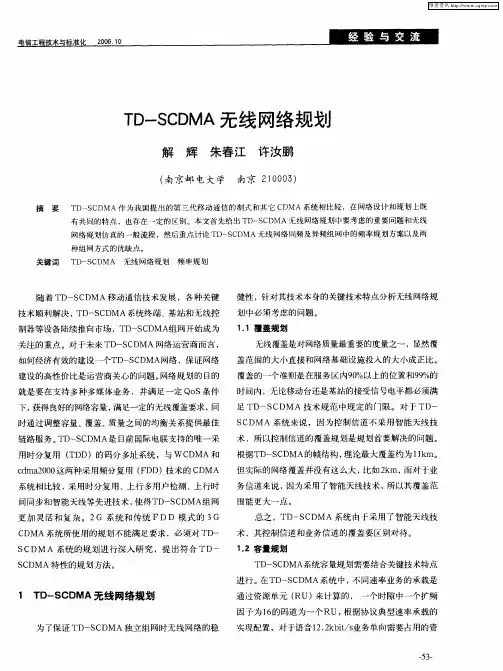

摘要　

关键词　ＴＤ—ＳＣＤＭＡ无线网络规划　解辉朱春江许汝鹏　（南京邮电大学　南京２　１　０００３）　ＴＤ—ＳＣＤＭＡ作为我国提出的第三代移动通信的制式和其它ＣＤＭＡ系统相比较，在网络设计和规划上既　有共同的特点，也存在一定的区别。本文首先给出ＴＤ—ＳＣＤＭＡ无线网络规划中要考虑的重要问题和无线　网络规划仿真的一般流程，然后重点讨论ＴＤ—ＳＣＤＭＡ无线网络同频及异频组网中的频率规划方案以及两　种组网方式的优缺点。　ＴＤ—ＳＣＤＭＡ无线网络规划频率规划　随着ＴＤ—ＳＣＤＭＡ移动通信技术发展，各种关键　技术顺利解决，ＴＤ—ＳＣＤＭＡ系统终端、基站和无线控　制器等设备陆续推向市场，ＴＤ—ＳＣＤＭＡ组网开始成为　关注的重点。对于未来ＴＤ—ｓＣＤＭＡ网络运营商而言，　如何经济有效的建设一个ＴＤ—ＳＣＤＭＡ网络，保证网络　建设的高性价比是运营商关心的问题。网络规划的目的　就是要在支持多种多媒体业务，并满足一定ＱｏＳ条件　下，获得良好的网络容量，满足一定的无线覆盖要求，同　时通过调整容量、覆盖、质量之间的均衡关系提供最佳　链路服务。ＴＤ～ＳＣＤＭＡ是目前国际电联支持的唯一采　用时分复用（ＴＤＤ）的码分多址系统，与ＷＣＤＭＡ和　ｃｄｍａ２０００这两种采用频分复用（ＦＤＤ）技术的ＣＤＭＡ　系统相比较，采用时分复用、上行多用户检测、上行时　间同步和智能天线等先进技术，使得ＴＤ—ＳＣＤＭＡ组网　更加灵活和复杂。２Ｇ系统和传统ＦＤＤ模式的３Ｇ　ＣＤＭＡ系统所使用的规划不能满足要求，必须对ＴＤ—　ｓＣＤＭＡ系统的规划进行深入研究，提出符合ＴＤ—　ＳＣＤＭＡ特性的规划方法。　１　ＴＤ－ＳＣＤＭＡ无线网络规划　为了保证ＴＤ—ＳＣＤＭＡ独立组网时无线网络的稳　健性，针对其技术本身的关键技术特点分析无线网络规　划中必须考虑的问题。　１．１覆盖规划　无线覆盖是对网络质量最重要的度量之一，显然覆　盖范围的大小直接和网络基础设施投入的大小成正比。　覆盖的一个准则是在服务区内９０％以上的位置￣１３９９％的　时间内，无论移动台还是基站的接受信号电平都必须满　足ＴＤ－ＳＣＤＭＡ技术规范中规定的门限。对于ＴＤ—　ＳＣＤＭＡ系统来说，因为控制信道不采用智能天线技　术，所以控制信道的覆盖规划是规划首要解决的问题。　根据ＴＤ－ＳＣＤＭＡ的帧结构，理论最大覆盖约为１　ｌｋｍ。　但实际的网络覆盖并没有这么大，比如２ｋｍ，而对于业　务信道来说，因为采用了智能天线技术，所以其覆盖范　围能更大一点。　总之，ＴＤ—ＳＣＤＭＡ系统由于采用了智能天线技　术，其控制信道和业务信道的覆盖要区别对待。　１．２容量规划　ＴＤ－ＳＣＤＭＡ系统容量规划需要结合关键技术特点　进行。在ＴＤ—ｓＣＤＭＡ系统中，不同速率业务的承载是　通过资源单元（ＲＵ）来计算的，一个时隙中一个扩频　因子为１６的码道为一个ＲＵ，根据协议典型速率承载的　实现配置，对于语音１２．２ｋｂｉｔ／ｓ业务单向需要占用的资　．．５３．．

Ｉｉ“ＴＤ—ＳＣＤＭＡ￣ＩＪ新技术及解决方案”专题　ｉ　ｉ　

１　ＴＤ—ＳＣＤＭＡ向ＬＴＥ平滑演进目标和方向　随着国内ＴＤ—ＳＣＤＭＡ（后文简称ＴＤ）网络的大规模　

建设，２０１　Ｏ年将覆盖全国３３０个城市，如何在实现ＴＤ网　

络有效运营的同时向ＬＴＥ（Ｌｏｎｇ　Ｔｅｒｍ　Ｅｖｏｌｕｔｉｏｎ）实现　

平滑演进，探索一种满足多模融合共存、可根据需求灵　

活调整ＧＳＭ／ＴＤ／ＬＴＥ容量的解决方案，是业界需要重点　

研究的新课题。　

ＴＤ—ＬＴＥ的引入策略可　

以分重点引入和全网引入。　重点引入是在高速数据业务　

需求密集区部署ＴＤ—ＬＴＥ网　

络，其他区域暂用现有２Ｇ和　３Ｇ网络，优点是可以节约资　源和投资，但ＬＴＥ网络的覆　

收稿日期：２Ｏ１　０－０９—０６　

责任编辑：周霞ｚｈｏｕｘｉａ＠ｍｂｃｏｍ．ｃｎ：：　盖不连续；全网引入是整个区域都部署ＴＤ—ＬＴＥ网络，全　

网提供ＬＴＥ．ＳＥ务，缺点是偏远地区的引入会浪费资源，增　

加运营成本。　

为实现ＴＤ网络向ＬＴＥ平滑演进和长期共存和谐发　展，中国移动给出了ＴＤＤ频段规划建议（如图１所示），　为ＴＤＤ无线设备研发确定了发展方向。　
