无线覆盖解决方案

  • 格式：doc
  • 大小：6.59 MB
  • 文档页数：36

鼎新国际会展广场无线网络技术方案设计单位：成都三零凯天通信实业有限公司（盖单位章）地址：成都市高新区云华路333号1栋5单元4至8层日期：2016__年 5 月13 日目录1. 项目需求 (2)2. 方案设计 (2)2.1. 设计原则 (2)2.2. 设计依据 (3)2.3. 系统总体设计 (4)2.4. 各楼层点位部署设计 (5)2.4.1. 负一层无线覆盖 (5)2.4.2. 一层和广场无线覆盖 (6)2.4.3. 二层无线覆盖 (7)2.4.4. 三层无线覆盖 (8)2.4.5. 四层无线覆盖 (8)2.4.6. 五层无线覆盖 (9)2.4.7. 中心机房设计 (10)2.5. 网络管理设计 (10)2.5.1. 支持精细的无线用户接入控制和管理 (10)2.5.2. 设备安全管理 (11)2.5.3. 全面支持智能型有线无线一体化管理 (11)2.6. 无线端安全性及审计设计 (11)2.6.1. 多SSID，员工、用户网络逻辑隔离 (11)2.6.2. 隧道加密，防止信息泄漏 (12)2.6.3. 动态黑名单，自动封堵攻击源 (12)2.6.4. 2.6.4精细化角色授权管理 (13)2.6.5. 危险应用和URL的识别和管控 (14)2.6.6. 安全审计，符合公安部要求 (14)2.6.7. 防钓鱼WIFI保护游客上网安全 (15)2.6.8. 射频控制策略，自动关闭无线射频信号 (15)2.7. 主要设备技术指标 (15)2.7.1. 路由器 (15)2.7.2. 汇聚交换机 (19)2.7.3. 楼层接入交换机 (22)2.7.4. 室内无线接入设备 (25)2.7.5. 无线控制器 (29)1.项目需求鼎新国际会展广场建筑面积为42554.15平方米，为全面感知和高速传输提供“无线” 可能，按照“整体规划、分期实施，以点代面，科学布网、企业应用、兼顾民用等原则，构建全覆盖无线网络，建立物联网无线感知基础网络，并且利用无线网络架构的方便、快捷、灵活、覆盖广等特点，推动办公的自动化、数字化、信息化的融合，实现日益增强的移动办公、多业务、多平台资源共享的需求，同时利用无线网络技术满足来宾随时随地、方便高效地体验无线上网，本次拟在鼎新国际会展广场负一楼、1至5层以及广场建设一套全覆盖无线网络系统，具体需求如下：⏹无线上网：用户只要使用支持WIFI接入的笔记本、PDA、手机等智能终端接入到WLAN中，就能高速访问INTENET，实现企业和用户随时随地上网、查询资料等工作。

⏹无线办公：只要是已授权用户，可以访问局域网，通过局域网进行浏览、审批、收发邮件等移动办公应用；使人摆脱有线线缆的束缚，让网络为人服务，提高生产、办公效率。

⏹统一认证：有线用户和无线用户使用同一个账户时进行统一认证，简化网络管理。

⏹稳定可靠：采用无线AC+AP设备，确保设备的可靠性；即使AC或者个别AP故障，最大限度的减少对网络的影响，增强网络可靠性。

⏹安全、认证和管理：为了阻止非授权用户访问无线网络，以及防止对无线局域网数据流的非法侦听，无线网络要具有相应的安全手段，保证网络访问的安全性，支持802.1x安全认证方式及中国国家标准WAPI认证；2.方案设计2.1.设计原则⏹前瞻性此次设计的无线网络具备一定的前瞻性，采用先进的设备和技术手段，保证在一段时间内不会随着技术的发展而变更网络的核心架构和关键技术，并能满足后期新技术扩展的应用。

⏹实用性网络的设计充分考虑了项目的实际情况和用户的实际需求，以免技术过于超前而造成投资的浪费。

⏹可靠性WLAN网络保证网络的信号质量、设备的稳定运行、避免单点故障，为用户提供可靠的WLAN无线接入业务。

⏹开放性在设计过程中，考虑了所运用的技术标准和通信协议是否符合国际规范或工业标准，以确保新设计的网络系统有良好的兼容性和扩展性，无线局域网（WLAN）技术目前所遵循的就是IEEE 802.11系列国际标准。

⏹无线辐射根据中国国家无线电管理委员会的规定，在室内部署无线网络，其信号辐射不得超过100mW，以避免2.4GHz和5GHz对人体的影响。

在通常情况下，终端使用5mW左右的发射功率，以避免大功率长期辐射对人体的影响。

⏹避免干扰无线网使用2.4GHz和5GHz频段均为开放频段，无须注册即可使用，无线信号易受外界环境和其他信号的干扰，因此充分考虑了微波炉、其他大楼的无线系统设备、2.4GHz的无绳电话等可能造成的干扰。

⏹安全性无线网络支持多种安全特性，采用集中认证方式，对每个数据包进行加密。

⏹扩展性通过一个集中的无线管理控制器实现对所有的AP功能的配置和管理；同时整个系统可以根据用户的需要进行规模上的扩展，扩展后所有功能和管理的模式保持不变。

2.2.设计依据⏹智能建筑设计标准GB/T 50314-2006⏹综合布线工程设计规范GB 50311-2007⏹综合布线工程验收规范GB 50312-2007⏹商用建筑布线标准EIA/TIA-568⏹商务楼通信通道和空间标准EIA/TIA-569⏹大楼通信综合布线YD/T926-2001⏹非屏蔽双绞线布线系统测试传输性能规范EIA/TIA/TSB67⏹信息技术综合布线系统EN 50173-2001⏹《无线局域网工程设计规范》（YD 5214-201X）⏹遵循IEEE 802.11x系列标准⏹GB15629.11-2003《无线局域网媒体访问控制和物理层规范》2.3.系统总体设计本次无线网络系统我公司设计采用H3C公司自主研发的集成无线控制器（AC）以及新一代基于终端感知型硬件智能天线覆盖技术的超百兆高速无线接入设备（AP），采用以楼层分布式AP部署进行组网，中心机房部署汇聚交换机、路由器以及无线控制器，同时在各楼层部署24口POE交换机，实现前端AP供电和数据交换，一体化无线网络解决方案（AC+AP）能有效实现有线和无线网络的融合，通过统一的硬件平台、统一的网络管理、统一的用户管理、统一的应用安全，为鼎新国际会展广场用户提供安全的无线接入，组网方面网络拓扑图如下：1)外网接入单元：采用H3C MSR3640, 该设备支持多样化的VPN技术，包括IPsec、L2TP、GRE、ADVPN、MPLS VPN，以及多种VPN技术的叠加使用支持路由器协议的安全防护，支持OSPF/RIP/IS-IS/BGP动态路由协议认证、支持OSPFv3/RIPng/IS-ISv6/BGP 的IPSec加密、支持丰富的路由策略控制功能。

2)网络管理单元：采用H3C WX3024E，接入管理终端数量64个，该设备支持纯千兆以太网有线接入口，支持PoE+供电，同时兼容802.11a/b/g/n协议。

3)数据承载网络:分别采用LS-S5110-28P-PWR和LS-S3110-26TP-PWR交换机，支持特有的ARP入侵检测功能，可有效防止黑客或攻击者通过ARP报文实施日趋盛行的“ARP欺骗攻击”。

支持IP Source Guard特性，防止包括MAC欺骗、IP欺骗、MAC/IP欺骗在内的非法地址仿冒，以及DoS攻击。

另外，利用DHCP Snooping的信任端口特性还可以有效杜绝私设DHCP服务器，保证DHCP环境的真实性和一致性。

4)终端接入侧：AP采用H3C WA2610i，覆盖范围约1200平方米，该AP遵从802.11n协议标准，采用专业模块化设计，单射频能提供高达300Mbps的无线接入速度，是相同环境下802.11a/b/g产品的6倍左右。

通过内置集成终端感知型硬件智能天线覆盖技术，可以有效地从覆盖范围、接入密*度、运行稳定等方面提供更高性能的移动云接入服务并协助用户实现最佳无线网络TCO(总拥有成本/Total Cost of Ownership)。

5)总体点位表：2.4.各楼层点位部署设计2.4.1.负一层无线覆盖负一层总面积为8365.79平方米，根据无线AP WA2610i的覆盖范围，我公司设计8台采用模块化设计，单射频能提供高达300Mbps的，支持Fat/Fit两种模式、支持IPv4/IPv6双协议栈(Native IPv6)、支持RealTime Spectrum Guard(实时频谱保护)、支持远程探针分析、支持智能负载均衡、支持智能型有线无线一体化管理无线接入设备。

由于该楼层设计了1台24个10/100Base-TX以太网端口（PoE+）、支持特有的ARP入侵检测功能、支持IEEE 802.3x流控（全双工）、支持基于端口带宽百分比的广播风暴抑制等功能的LS-S3110-26TP-PWR接入层交换机，AP供电方面将采用远程POE供电方式，这样既节约了成本，又简化了系统设备管理；通信方面，楼层接入交换机将通过网络与机房汇聚交换机LS-S5110-28P-PWR直接互联，实现该楼层网络信息的传输，具体点位部署如下（图上点位仅作参考，后期可根据现场实际情况进行调整）。

该楼层所有有关无线系统的设备将统一安装在楼层壁装机内，系统建成后将实现企业和用户随时随地上网、查询资料等工作。

2.4.2.一层和广场无线覆盖一层总面积为6989.31平方米，外广场3000平方米，根据无线AP WA2610i的覆盖范围，我公司设计12台采用模块化设计，单射频能提供高达300Mbps的，支持Fat/Fit 两种模式、支持IPv4/IPv6双协议栈(Native IPv6)、支持RealTime Spectrum Guard(实时频谱保护)、支持远程探针分析、支持智能负载均衡、支持智能型有线无线一体化管理无线接入设备，其中一层部署8台负责室内无线覆盖；4台部署在外墙负责广场区域无线覆盖。

由于该楼层设计了1台24个10/100Base-TX以太网端口（PoE+）、支持特有的ARP入侵检测功能、支持IEEE 802.3x流控（全双工）、支持基于端口带宽百分比的广播风暴抑制等功能的LS-S3110-26TP-PWR接入层交换机，12台AP供电方面将采用远程POE统一供电方式，这样既节约了成本，又简化了系统设备管理；通信方面，楼层接入交换机将通过网络与机房汇聚交换机LS-S5110-28P-PWR直接互联，实现该楼层网络信息的传输，具体点位部署如下（图上点位仅作参考，后期可根据现场实际情况进行调整）。

该楼层所有有关无线系统的设备将统一安装在楼层壁装机内，系统建成后将实现企业和用户随时随地上网、查询资料等工作。

2.4.3.二层无线覆盖二层总面积为7273.42平方米，根据无线AP WA2610i的覆盖范围，我公司设计8台采用模块化设计，单射频能提供高达300Mbps的，支持Fat/Fit两种模式、支持IPv4/IPv6双协议栈(Native IPv6)、支持RealTime Spectrum Guard(实时频谱保护)、支持远程探针分析、支持智能负载均衡、支持智能型有线无线一体化管理无线接入设备。

合集下载

室内wifi覆盖解决方案

室内wifi覆盖解决方案

室内wifi覆盖解决方案
《室内wifi覆盖解决方案》
在现代社会中，无线网络已经成为人们生活和工作中不可或缺的一部分。

然而，许多人在使用室内wifi时常常遇到信号不
稳定、覆盖范围有限的问题。

为了解决这个问题，有一些可行的解决方案。

首先，可以通过增加路由器的数量来扩大室内wifi的覆盖范围。

在大型房屋或办公场所中，单个路由器的信号很容易受到墙壁等障碍物的影响而减弱。

因此，增加路由器的数量并将它们合理地布置在不同的区域，可以有效地扩大wifi信号的覆
盖范围，提高室内覆盖的连通性和稳定性。

其次，可以利用wifi信号增强器来加强室内wifi的覆盖效果。

wifi信号增强器可以放置在原有路由器覆盖范围的边缘或盲区，通过接收原有的wifi信号并将其放大和传播，从而扩大覆盖
范围。

这种方式可以很好地解决室内的弱信号问题，提高信号的稳定性和覆盖范围。

另外，可以考虑使用mesh wifi系统来解决室内wifi覆盖的问题。

mesh wifi系统是一种由多个节点组成的无线网络系统，
它们可以相互通信并共同覆盖整个房屋或办公场所。

这种系统可以很好地解决信号障碍和漫游问题，提供更加稳定和高效的室内wifi覆盖。

总的来说，解决室内wifi覆盖问题的方法有很多种，可以根
据实际情况采取合适的解决方案。

通过增加路由器的数量、利用wifi信号增强器或者使用mesh wifi系统，可以有效地提高室内wifi的覆盖范围和稳定性，为人们的生活和工作带来更好的无线网络体验。

多房间无线覆盖方案

多房间无线覆盖方案

多房间无线覆盖方案随着现代生活中对无线网络的需求不断增加，更多的家庭开始关注如何在多个房间内实现稳定而高效的无线覆盖。

本文将为您介绍多房间无线覆盖的方案，以帮助您在家中拥有更好的网络体验。

一、多房间无线覆盖的需求在现代家庭中，人们对无线网络信号的需求变得越来越高。

无论是办公、娱乐还是学习，都离不开稳定的网络连接。

然而，由于各种原因（如房屋结构、电磁干扰等），单个路由器难以满足整个家庭的无线覆盖需求。

因此，多房间无线覆盖方案应运而生。

二、扩展无线覆盖的解决方案要实现多房间的无线覆盖，需要采取一些技术手段来扩展信号覆盖范围。

下面是几种常见的解决方案：1. 使用无线扩展器无线扩展器是一种常见且简便的解决方案。

它通过接收主路由器的信号，并将信号传输到其他房间，从而扩展了无线信号的覆盖范围。

使用无线扩展器时，我们需要将其放置在主路由器信号能够到达的位置，并确保其与主路由器连接稳定。

2. 采用网状无线网络系统网状无线网络系统是一种先进的解决方案，它由多个节点组成，形成一个完整的无线网络覆盖。

每个节点都可以独立工作，同时与其他节点交流，实现更广泛而稳定的无线覆盖。

采用网状无线网络系统时，我们需要根据家庭面积和需求选择适当数量的节点，并将它们合理地分布在各个房间。

3. 利用有线转无线技术有些家庭中可能已经有布设了有线网络的情况下，可以利用有线转无线技术实现多房间的无线覆盖。

我们可以通过连接有线网络的无线接入点或无线路由器，在多个房间内设立无线信号发射器，从而扩展了无线网络的覆盖范围。

三、提升无线网络性能的注意事项除了选择合适的扩展方案外，还有一些注意事项可帮助提升多房间无线网络的性能。

1. 网络设备选型选择性能良好的无线路由器和其他网络设备非常重要。

确保设备具备良好的信号覆盖范围和稳定的传输速度，以满足多房间无线覆盖的需求。

2. 合理位置布局在设置无线网络设备时，合理的位置布局可以提高网络性能。

主路由器和扩展设备应尽量放置在距离较近且无障碍物的位置，以减少信号干扰和衰减。

无线网络覆盖解决方案

无线网络覆盖解决方案

无线网络覆盖解决方案二零一二年二月目录3第一章 无线传输技术概述 .............................................................................31.1 无线局域网标准简介 .............................................................................1.2 无线技术的特性(802.11 标准) ...................................................................341.3 无线技术和有线技术的比较 ......................................................................51.4 无线局域网的未来 ...............................................................................61.5 价格优势 ........................................................................................6第二章 无线局域网可行性分析 .........................................................................62.1安全可靠性原则 ..................................................................................2.2先进性开放性及实用性原则 .......................................................................662.3使用灵活性原则 ..................................................................................72.4可维护可扩展性原则 ..............................................................................7第三章 无线网络覆盖方案设计 .........................................................................73.1需求分析 ........................................................................................73.2方案设计 ........................................................................................方案说明 ............................................................................................810方案说明 ............................................................................................3.3 AP部署信道划分 .................................................................................第一章 无线传输技术概述无线网络自诞生以来，已被公认为可为用户提供前所未有的灵活性和便利性，以及在提高工作效率，减少工作压力，改善生活水平乃至提高用户社会地位等方面都具有得天独厚的优势。

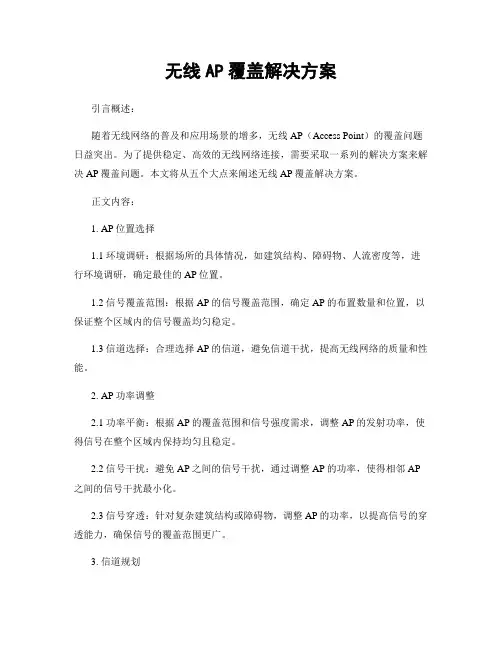

无线AP覆盖解决方案
