公司简介福建省力得自动化设备有限公司创建于1993年，注册资本为1.2亿元，是一家集传感器、智能仪表、智能变压器组件及工业自动化智能控制设备研发、生产、销售、服务为一体的高新技术企业，是我国电力变压器、输配电开关设备组件名牌企业、国家特种变压器产业技术创新战略联盟常务理事单位、中国企业家科学家创新论坛“创新100”百强企业。
公司LD系列干式变压器温度控制器市场占有率长年位居全国第一，威磁公司于1990年在国内率先将微机励磁技术应用于中小型水电站，并获得福建省科技进步三等奖。
公司拥有员工300余人，其中具有大中专以上学历的占员工总数的70%以上。
公司通过ISO9001质量管理体系认证与ISO14001环境管理体系认证，并与福州大学、福建农林大学等多所高校及科研院所建立长期合作关系，形成产学研联合体，提升了研发与创新能力，已获数十项国家专利。
经过多年的市场开拓与经营，力得公司已形成完备的电力变压器、输配电开关设备组件产品线。
主要产品有干式/油浸式/地下式变压器综合控制器、轨道交通变压器专用控制器、智能配电监测仪表、多功能电力测控仪、无功补偿器、负控及配变终端、油混水变送控制器、热导式流量计、轴电流传感器、水电站专用智能仪表、水轮发电机组智能控制屏等各类电力设备组件、传感器、智能仪表及工业自动化控制设备。
产品广泛应用于长江三峡、鸟巢、国家大剧院、上海世博会、深圳地铁、上海地铁、广州亚运等国家重点工程和项目，公司成为国内电力输配电装备企业的最佳配套厂。
公司在全国设立了十个办事处，负责市场的开拓、维护及产品的售前售后服务，大大提升了用户对力得产品的信赖。
公司与江苏华鹏、许继电气、山东鲁能、重庆水轮机厂、海南金盘、特变电工、中国西电、顺特电气、明珠电器等国内近三百家电力输配电装备制造企业建立了良好的全面长期合作关系。
电话：+86137****6394邮箱：*****************安全指导特殊产品说明：当实际产品为特殊/订做产品时，若说明书中内容与特殊产品相重复或相冲突时，以特殊产品外接线图内容为准。
BWR（WTYK）-04 WINDING TEMPERATURE INDICATOR一、概述绕组温度计是一种适用热模拟测量技术测量电力变压器绕组最热点温度的专用监测（控制）仪表。
所谓热模拟测量技术是在易测量的变压器顶层油温T O 基础上，再施加一个变压器负荷电流变化的附加温升△T，由此二者之和T=T O+△T即可模拟变压器最热点温度。
本公司研制生产的新型BWR（WTYK）-04绕组温度计有信号报警、冷却器控制和事故跳闸等多项功能，用户可根据实际需要选择使用。
该仪表具有良好的防护性能，抗干扰性强，可靠性高，接线安装方便，在户外条件下能正常工作。
同时能将变压器绕组温度计信号远传至控制中心，通过XMT（XST）数显仪或计算机系统，实现同步显示、控制变压器绕组温度，确保变压器正常运作。
二、型号说明:B W R - 04 TH适用于湿热带开关数目绕组温度计变压器类产品用输出信号:1. 直接输出DC（4-20）mA电流信号，也可通过XMT数显仪显示其相应温度同时输出DC（4-20）mA电流信号及DC（0-5）V电压信号；2. 直接输出端为DC（4-20）mA电流信号，也可通过XST数显仪显示其相应温度同时输出RS-485计算机接口。
BWR（WTYK）-04 WINDING TEMPERATURE INDICATOR三、产品成套性：绕组温度计组成有二部分：1、现场一只嵌装电热元件及BL型电流匹配器的温度控制BWR（WTYK）-04，如图1所示；2、中心机房一台遥测控制仪XMT、(XST)。
四、工作原理：当变压器带上负荷后，如图2所示，通过变压器电流互感器取出与负荷成正比的电流，经电流匹配器调整后，通过嵌装在弹性元件内的电热元件产生热量，使弹性元件的位移量增大。
因此当变压器带上负荷后，弹性元件的位移量是由变压器顶层油温和变压器负荷电流二者所决定。
则BWR（WTYK）-04指示的温度是变压器顶层油温与绕组对油的温升之和，反映了被测变压器绕组的最热部位平均温度。

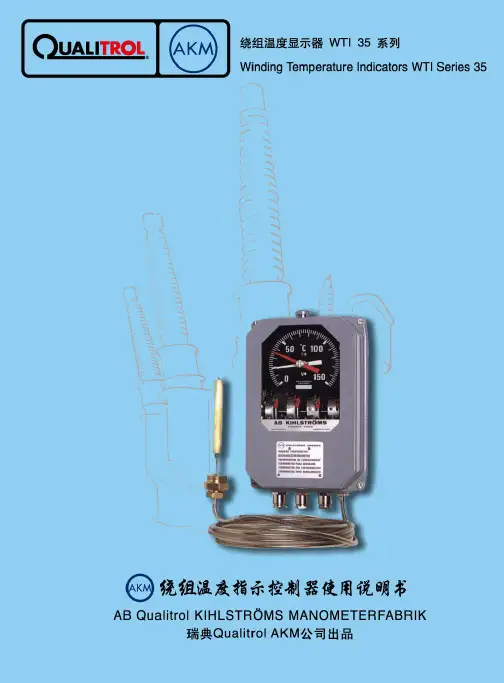

AKM绕组温控仪校验完全制霸STEP 1 外观检查温控仪表明玻璃或其他透明材料应保持光洁透明，不得妨碍正确读数的缺陷。
温控仪各零部件的保护层应牢固、均匀和清洁，不得有锈蚀和脱落现象。
STEP 2 测试绝缘电阻（蒋师爷说实际上不要摇绝缘，会坏，所以工区目前未开展这步）STEP 3 恒温油槽设置温度给FLUK7320恒温油槽上电，背部MAINS OUT OF RANGE 指示灯即亮，待该指示灯灭后，按POWER键，开机后，按set，再按up（如果油槽本身温度没有符合要求的数值，即在临近数值按set键再长按up键到要求数值），到指定数值后，再按set，指示上显示0.00000即代表设置成功。
（如果要查看现在设置的温度，先按EXIT键再按SET键即显示）TIP：达到指定温度后，有可能油槽温度会振荡幅度过大，为迅速降温控制振荡幅度，按COOLING键，（换温度校验时再关闭COOLING键）。
STEP 4 校验温控仪示值基本误差校验要求：温度计示值最大的允许误差与准确度等级之间关系应符合表1的规定。
准备材料：AKM以及新款MESSKO绕组温控仪、24V电源单元（毫安表需要用到）、电源线、两根铜线、FLUK8808a数字万用表、GB/T 8450-2005变压器用绕组温控器、GB/T 8302-2005变压器用油面温控器、JJG 310-2002压力式温度计。
STEP 4-1正行程校验：从小到大的数值，依次校验温控仪的整刻度点。
（TIP：温控仪表盘初始温度值会显示为当前环境温度，此时约10度，首先进行降温，从0刻度点开始校验，即0刻度的校验为反行程的0度校验，再开始升温，依次进行正行程校验。
）指针移动平稳性检查：油槽温度设置成功后，将温包放入油槽内，观察温控仪的示值变化。
将24V电源单元接线接入到温控仪电源接口，温控仪端口61接电源单元24V-，端口63接电源单元24V+，再将电源线上电。
将实验接线接到FLUK8808a数字万用表的MA和LO。
SpecificationsInputs and OutputsSerial Interface Port (RS232):Bi-directional, 9600 Baud Connector:9-way, D-type Hardware: No handshaking Switch Test Sockets: 4 mm Voltage:120 V (230 V optional)Hz:50/60Watts:400Measuring Zone:0 to 50 mm (0 to 1.97") from base of wellDisplay Resolution:0.1°C or 0.1°F Programmable Ramp Rate (°C/min):0.18 to 77Communication Port, 9-Way D-Type:Full, bi-directional RS232Environmental SpecificationsAmbient Temperature:10 to 30°C (50 to 86°F)Humidity:Up to 95% non-condensingDry Block CalibratorsߜHoused in a RuggedMetal Case for Field UseߜRS232 ComputerInterface for Data and Program Transfer or Real-Time Control ߜHigh Accuracy andStability for Calibrating Temperature Sensors and Hydraulic ThermostatsߜFast Settling Timefor Rapid TestingߜLarge InterchangeableInsert Format ߜFast Heat-Up andCool-Down TimesߜImproved TemperatureZone Uniformity and Control Stabilityߜ4-Line by 20-CharacterLCD and 8-Button Keypad for Entering Programs and Viewing DataߜCreate, Use and StorePrograms and Test Results InternallyߜProgram Set Temperature,Ramp Rate, Hold Time, “Pause on SwitchChangeover” Operation and Hold Until Pause PressedߜSwitch Test Input ForMonitoring Hydraulic ThermostatsCL-760A, £3310,shown smaller than actual sizeCL-700A Starts at£3310T h e M o stC o m p r e h e n s i v eS o l u t i o n to Y o u r P r o b eC a l i b r a t i o n N e e d s!Comes with complete user manual, RS232 communication, PC software and RS232 cable, removable AC power cable, soft carrying case with carrying strap, insert extractor tool and 1x multi-hole insert (1¼8",3¼16", 1¼4", 5¼16", 3¼8").Ordering Example: CL-740A-230,block calibrator with program storage, switch input, and PC software, £4095.CL-740A SpecificationsMinimum Temperature:-40°C* (-40°F)Maximum Temperature:140°C (284°F)Temperature Accuracy InMeasuring Zone:±0.3°C (±0.54°F)Temperature Uniformity InMeasuring Zone:±0.2°C** (±0.36°F)Temperature Stability After 10 min:±0.05°C (±0.09°F)Heating Rate:20 to 100°C (68 to 212°F), 5 minutes Cooling Rate:100 to 0°C (212 to 32°F), 9 minutes Weight:13.5 kg (29.76 lb)Dimensions:285 H x 190 W x 426 mm D (11 x 7 x 17")*With 5°C water circulated through the unit.**At 100°C.CL-760A SpecificationsMinimum Temperature:20°C (68°F)Maximum Temperature:425°C (797°F)Temperature Accuracy InMeasuring Zone:±0.3°C (±0.54°F)Temperature Uniformity inMeasuring Zone:±0.2°C* (±0.36°F)Temperature Stability After 10 min:±0.05°C (±0.09°F)Heating Rate: 20 to 400°C (68 to 752°F), 15 minutes Cooling Rate: 400 to 100°C (752 to 212°F), 25 minutes1¼4" Reference Hole in Block:Yes Fan Cooling:Automatic Weight:9.1 kg (20 lb)Dimensions:285 H x 190 W x 426 mm D (11 x 7 x 17")*At 300°C (572°F).CL-750A SpecificationsMinimum Temperature:25°C (77°F)Maximum Temperature:650°C (1202°F)Temperature Accuracy InMeasuring Zone:±0.2°C (±0.36°F)Temperature Uniformity inMeasuring Zone:±0.1°C* (±0.18°F)Temperature Stability After 10 min:±0.09°C (±0.16°F)Heating Rate: 20 to 600°C (68 to 1112°F), 35 minutes Cooling Rate:600 to 200°C (1112 to 392°F), 30 minutes1¼4" Reference Hole in Block:Yes Weight:11.8 kg (26 lb)Dimensions:285 H x 190 W x 426 mm D (11 x 7 x 17")*At 400°C (752°F).CL-740A,CL-750A,。
