仪器型号仪器名称 QT2 晶体管测试仪上海科梯达电子科技有限公司文件编号版本 QG/ESM04-2011-04-008 页码 8/6 KTD 操作指导书 A/0 被测管2012/05/22 生效日期二极管测试其主要的原理即使仪器提供一个被测管需要的正反二个方向的电压，并且通过 Y 电流/度及 X 电压/度的选择，使其在示波管上显示所要的测量值。
本仪器提供了二种测试手段，当反压小于 500V 电流小于 5mA 时，可在上述的三极管测试中，利用 C、E 二极进行正向和反向测试，当反压小于 500V 电流小于 5mA 时，可在专用的二极管测试插孔中进行测试。
在小于500V 二极管测试中电压极性也由测试选择开关进行转换，当置于“NPN”档二极管特性测试示波器取样电阻示波管操级时，其集电极插孔为正电压，置于“PNP”档级时，集电极插孔为负电压。
而在 3000V 二极管测试中其极性不变，可以通过二极管的测量端的变换达到极性的转换。
二极管的测试方法： 1. 通过二砐管的测试盒与仪器二极管测试孔相连，在特殊的情况下也可用合适的耐高作 B 8-1 B 8-2 图 B8-1 调压变压器 B8-2 高压变压器压线与插孔相连，被测管按面板所示的二极管极性与测试孔相连。
2. 3. 将集电极输出电压琴键按至 3000V 档级，此时并将峰值电压逆时针方向旋转至零。
示将 Y 电流/度置于 IB 范围内的合适档级，并将X 电压/度置于 UD 范围内的合适档级。
图(6 4．按入“测试”按钮，并徐徐缓慢升高峰值电压直至要求值或二极管击穿电流超过规定值的电压时止。
5．由于高压测试插孔中具有高压，因此在按入“测试”按钮时，切勿接确测试插孔的任一端。
变更履历标记日期编制审核备注：核准审核编制仪器型号仪器名称 QT2 晶体管测试仪上海科梯达电子科技有限公司文件编号版本 QG/ESM04-2011-04-008 功耗限制电阻页码 8/7 KTD 操作指导书 A/0 2012/05/22 生效日期场效应管的测试可根据需要对漏源电流(IDS，最大漏源电流(IDSM饱和漏源电流被测管示波管放大器 (IDSS夹断电压(VP跨导(ｇＭ，最大电源电压(BVDS等参数进行测试。

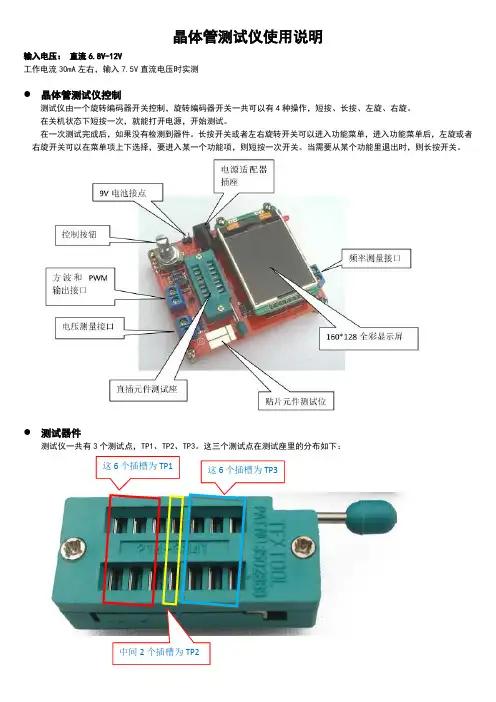

晶体管测试仪使用说明输入电压：直流6.8V-12V工作电流30mA左右，输入7.5V直流电压时实测●晶体管测试仪控制测试仪由一个旋转编码器开关控制，旋转编码器开关一共可以有4种操作，短按、长按、左旋、右旋。
在关机状态下短按一次，就能打开电源，开始测试。
在一次测试完成后，如果没有检测到器件。
长按开关或者左右旋转开关可以进入功能菜单，进入功能菜单后，左旋或者右旋开关可以在菜单项上下选择，要进入某一个功能项，则短按一次开关。
当需要从某个功能里退出时，则长按开关。
●测试器件测试仪一共有3个测试点，TP1、TP2、TP3。
这三个测试点在测试座里的分布如下：在测试座的右边是贴片元件的测试位置，上面分别有数字1,2,3,各代表TP1、TP2、TP3测试只有2个引脚的元件时，引脚不分测试顺序，2个引脚任意选择2个测试点，3个脚的器件引脚分别放到三个测试点中，不分顺序。
经过测试后，测试仪自动识别出元件的引脚名称、所在的测试点，并显示在屏幕上。
测试只有2个脚的元件时，如果使用的是TP1和TP3两个测试点，则测试完成后自动进入连续测试模式，这样可以连续的同步测量TP1和TP3上的元件，不用再按开关。
如果使用的是“TP1和TP2”或者“TP2和TP3”测试，则只测试一次。
要再一次测试则按一次开关。
测试电容器前，先给电容器放电，再插入测试座测量，否则有可能损坏测试仪的单片机。
●校准测试仪校准是用于消除自身元器件的误差，使得最后的测试结果更加精确。
校准分为快速校准和全功能校准。
快速校准的操作方法：用导线将三个测试点TP1、TP2、TP3短接，然后按下测试按钮，同时注意观察屏幕。
屏幕颜色会变成黑底白字，在出现提示信息”Selftest mode..? ”后，按一下测试按钮，就进入到快速校准过程；如果在出现提示信息“Selftest mode..?”后，2秒钟内没有按键，则进行一次正常的测试过程，最后显示出短接TP1、TP2、TP3三个测试点导线的电阻值。

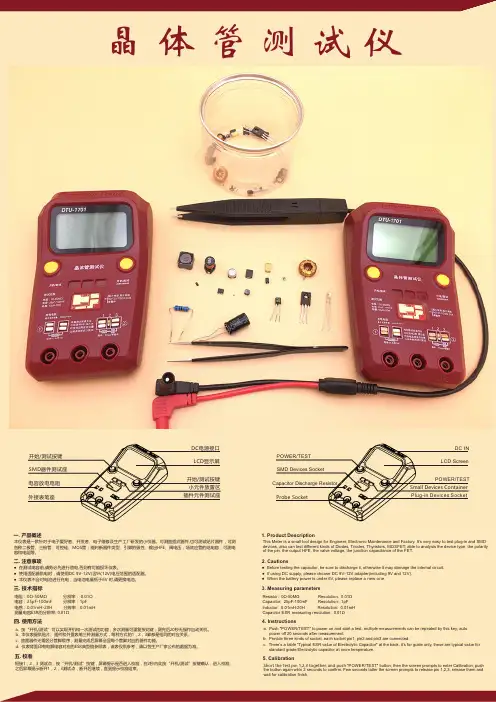

开始/测试按键SMD 器件测试座电容放电电阻外接表笔座DC 电源接口LCD 显示屏开始/测试按键小元件放置区插件元件测试座一. 产品概述本仪表是一款针对于电子爱好者、开发者、电子维修及生产工厂研发的小仪器。
可测直插式器件,也可测试贴片器件，可测各种二极管、三极管、可控硅、MOS管；能判断器件类型、引脚的极性、输出HFE、阀电压，场效应管的结电容，可测电容和电阻等。
二. 注意事项● 在测试电容前,请务必先进行放电,否则有可能损坏仪表。
● 使用适配器供电时，请使用DC 9V -12V(含9V,12V)电压范围的适配器。
● 本仪表不会对电池进行充电，当电池电量低于6V 时,请更换电池。
三. 技术指标电阻：0Ω-50MΩ 分辨率： 0.01Ω电容：25pF-100mF 分辨率：1pF电感：0.01mH-20H 分辨率：0.01mH 测量电容ESR 的分辨率: 0.01Ω四. 使用方法a. 按“开机/测试”可以实现开机和一次测试的功能，多次测量可重复按此键；测完后20秒无操作自动关机。
b. 本仪表提供贴片、插件和外置表笔三种测量方式，每种方式的1，2，3脚都是相同的对应关系。
c. 放置器件无需区分管脚顺序，测量完成后屏幕会显每个管脚对应的器件功能。
d. 仪表背面印有电解电容对应的ESR 典型值参照表，该表仅供参考，请以各生产厂家公布的数据为准。
五. 校准短接1，2，3 测试点，按“开机/测试”按键，屏幕提示是否进入校准，在2秒内此按“开机/测试”按键确认，进入校准。
之后屏幕提示断开1，2，3测试点，断开后继续，直到提示校准结束。
POWER/TEST SMD Devices Socket Capacitor Discharge Resistor Probe SocketDC IN LCD Screen POWER/TESTSmall Devices Container Plug-in Devices Socket1. Product DescriptionThis Meter is a small tool design for Engineer, Electronic Maintenance and Factory. It’s very easy to test plug-in and SMD devices, also can test different kinds of Diodes, Triodes, Thyristors, MOSFET; able to analysis the device type, the polarity of the pin, the output HFE, the valve voltage, the junction capacitance of the FET.2. Cautions● Before testing the capacitor, be sure to discharge it, otherwise it may damage the internal circuit.● If using DC supply , please choose DC 9V -12V adapter(including 9V and 12V).● When the battery power is under 6V, please replace a new one .3. Measuring parametersResistor : 0Ω-50MΩ Resolution : 0.01ΩCapacitor: 25pF-100mF Resolution : 1pF Inductor: 0.01mH-20H Resolution : 0.01mH Capacitor ESR measuring resolution : 0.01Ω4. Instructionsa. Push "POWER/TEST" to power on and start a test, multiple measurements can be repeated by this key; auto power off 20 seconds after measurement.b. Provide three kinds of socket, each socket pin1, pin2 and pin3 are connected.c. There 's a table "Typical ESR value of Electrolytic Capacitor" at the back, it’s for guide only, these are typical value for standard grade Electrolytic capacitor at room temperature.5. CalibrationShort the test pin 1,2,3 together, and push "POWER/TEST" button, then the screen prompts to enter Calibration, push the button again whin 2 seconds to confirm. Few seconds latter the screen prompts to release pin 1,2,3, release them and wait for calibration finish.晶体管测试仪大屏幕128*64点阵屏倾斜设计大视角左右按键大体积，操作简便方便左手或右手操作多种供电方式电池：9V（6F22，万用表电池)DC供电：9~12V贴片测试支持多种不同的封装的SMD器件：贴片电感，电容SMA，SMB，SMC，TO-252，SOT23，SOP8, 0603,0805，1206等插件测试弹片式插座支持各种2或3脚插件类器件电解电容放电电解电容测试前需先放电内部提供1K /1W 的放电电阻，最大支持2000uF/50V电容可外接探头提供外部探头插座：支持万用表笔支持鳄鱼夹支持电容测试夹ESR阻值表附电解电容ESR值参考表方便用户判断电容是否合格此表参数仅供参考，不同厂家生产的电容，ESR值可能不一样。
晶体管测试仪使用说明输入电压：直流6.8V-12V工作电流30mA左右，输入7.5V直流电压时实测●晶体管测试仪控制测试仪由一个旋转编码器开关控制，旋转编码器开关一共可以有4种操作，短按、长按、左旋、右旋。
在关机状态下短按一次，就能打开电源，开始测试。
在一次测试完成后，如果没有检测到器件。
长按开关或者左右旋转开关可以进入功能菜单，进入功能菜单后，左旋或者右旋开关可以在菜单项上下选择，要进入某一个功能项，则短按一次开关。
当需要从某个功能里退出时，则长按开关。
●测试器件测试仪一共有3个测试点，TP1、TP2、TP3。
这三个测试点在测试座里的分布如下：在测试座的右边是贴片元件的测试位置，上面分别有数字1,2,3,各代表TP1、TP2、TP3测试只有2个引脚的元件时，引脚不分测试顺序，2个引脚任意选择2个测试点，3个脚的器件引脚分别放到三个测试点中，不分顺序。
经过测试后，测试仪自动识别出元件的引脚名称、所在的测试点，并显示在屏幕上。
测试只有2个脚的元件时，如果使用的是TP1和TP3两个测试点，则测试完成后自动进入连续测试模式，这样可以连续的同步测量TP1和TP3上的元件，不用再按开关。
如果使用的是“TP1和TP2”或者“TP2和TP3”测试，则只测试一次。
要再一次测试则按一次开关。
测试电容器前，先给电容器放电，再插入测试座测量，否则有可能损坏测试仪的单片机。
●校准测试仪校准是用于消除自身元器件的误差，使得最后的测试结果更加精确。
校准分为快速校准和全功能校准。
快速校准的操作方法：用导线将三个测试点TP1、TP2、TP3短接，然后按下测试按钮，同时注意观察屏幕。
屏幕颜色会变成黑底白字，在出现提示信息”Selftest mode..? ”后，按一下测试按钮，就进入到快速校准过程；如果在出现提示信息“Selftest mode..?”后，2秒钟内没有按键，则进行一次正常的测试过程，最后显示出短接TP1、TP2、TP3三个测试点导线的电阻值。
