自制晶体管耐压测试仪

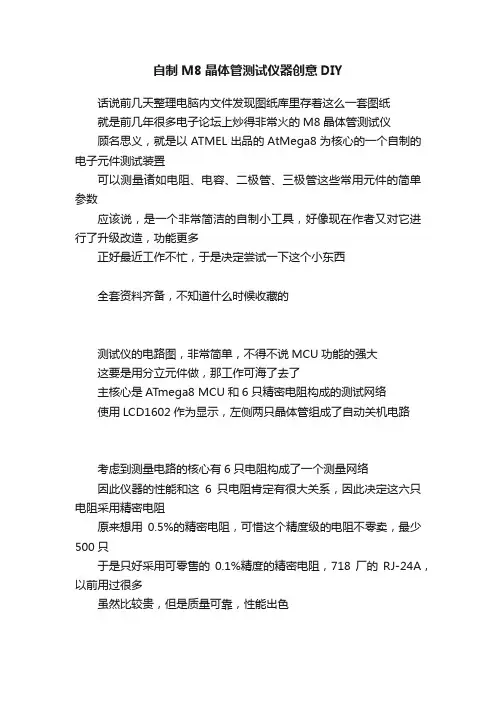

自制M8晶体管测试仪器创意DIY话说前几天整理电脑内文件发现图纸库里存着这么一套图纸就是前几年很多电子论坛上炒得非常火的M8晶体管测试仪顾名思义，就是以ATMEL出品的AtMega8为核心的一个自制的电子元件测试装置可以测量诸如电阻、电容、二极管、三极管这些常用元件的简单参数应该说，是一个非常简洁的自制小工具，好像现在作者又对它进行了升级改造，功能更多正好最近工作不忙，于是决定尝试一下这个小东西全套资料齐备，不知道什么时候收藏的测试仪的电路图，非常简单，不得不说MCU功能的强大这要是用分立元件做，那工作可海了去了主核心是ATmega8 MCU和6只精密电阻构成的测试网络使用LCD1602作为显示，左侧两只晶体管组成了自动关机电路考虑到测量电路的核心有6只电阻构成了一个测量网络因此仪器的性能和这6只电阻肯定有很大关系，因此决定这六只电阻采用精密电阻原来想用0.5%的精密电阻，可惜这个精度级的电阻不零卖，最少500只于是只好采用可零售的0.1%精度的精密电阻，718厂的RJ-24A，以前用过很多虽然比较贵，但是质量可靠，性能出色这个电路很简单，在原作者基础上稍加修改单面板即可了，采用SpringLayout画板热转印制版话说这个国产XX硒鼓真是不行，断线很多，转印效果很差和HP原装硒鼓真是没法比，不过打印纸的话效果还可以断线的地方，用记号笔描吧腐蚀，完后打孔涂一层松香酒精溶液，一是为了助焊，二是为了保护铜箔不易氧化线路板做好了，剩下的事情就简单了，按部就班焊接元件即可，都是直插件，焊接简单，要不了一个小时就搞定了先焊跳线焊接好的PCB，4根铜柱用来固定液晶屏1620液晶，使用非常广泛，这里使用单排插针/座进行电气连接方便拆卸这是最重要的核心元件，MCU，型号是ATmega8后续的升级版测试仪可以用ATmega168或328俗话说，硬件是躯体，软件是灵魂，没有软件的支持，再强大的MCU也是垃圾一块，向MCU内写入程序，注入灵魂由于采用片内RC振荡器，因此，烧录程序时，MCU并没有接时钟电路用面包板做的简易烧录器将烧好程序的MCU装好，插上LCD液晶屏，拧紧螺丝，焊上两根电源线M8晶体管测试仪就组装好啦通电测试，一次成功，按下启动按钮，LCD自动点亮测试仪进入测试状态，9V供电下工作电路约87mA应该主要都是LCD背光的耗电，没有接测试元件，因此显示“Test Failed”既然组装好了，那就看看这个小测试仪如何工作吧先抓了一个三极管进行测试能显示一些基本参数这是2N29072N22222SC2060找了一个JFET,对于结型场效应管只能显示管脚HEXFET，这个能被正常识别2N7225，一样可以测试1N54082AP9双二极管半桥也可以被识别，没有被识别成三极管下面测试测试电阻，这个对于这种测试仪来说应该是比较考验精50R，0.01%精密电阻，显示49R，鉴于M8的内置ADC，可以接受500R，显示499R，可以13.5K，这个显示的相当准确啊120K电阻，显示119.2K，也不错了，误差在1%之内再测测电容WIMA 0.22uF西门子0.47uF飞利浦0.01uF MKT国产0.022uF CBB总之，拿这些三极管二极管测试一圈，这个小东西用来玩玩还是辨别元件好坏还是能有很大帮助的，尤其是一些三极管或者MOS 辨别管脚顺序很方便有空再把它升级一下看看效果如何。

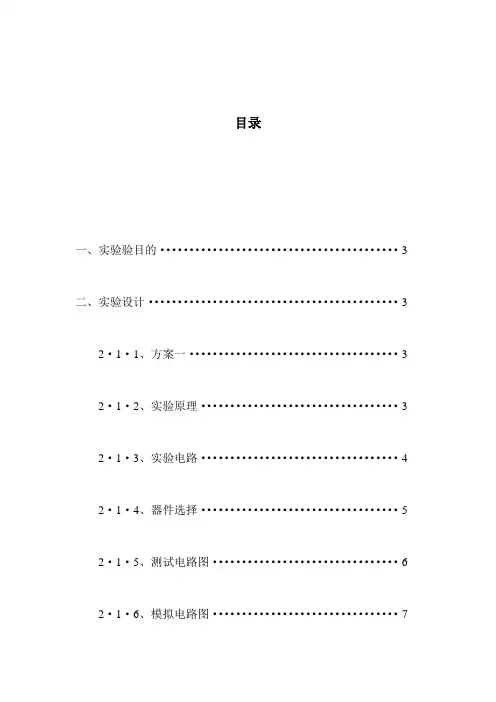

目录一、实验验目的 (3)二、实验设计 (3)2.1.1、方案一 (3)2.1.2、实验原理 (3)2.1.3、实验电路 (4)2.1.4、器件选择 (5)2.1.5、测试电路图 (6)2.1.6、模拟电路图 (7)2.1.7、实物图 (8)2.2.1、方案二 (10)三、LNE555简介 (11)四、注意事项 (14)五、心得体会 (15)晶体管在线测试仪一、实验目的运用555和运放电路，制作一个简单测试仪，要求能判断晶体管的类型以及其好坏二、实验设计方案一1、实验原理晶体管在线测试仪电路如图所示，测试仪主要由对称方波发生器、反向器、测试电路等部分组成。

对称方波发生器由555 时基电路A2 和阻容元件R3、构成，第三脚输C1 A2 出的方波频率f=0.722/R3*C1≈4.6Hz。

反向器由555 时基电路A1 构成，它接成施密特触发器，A1 的2、6 两脚输入电平直接取自A2 的第3 脚，当输入低电平时，A1 置位，第3 脚输出高电平；当输入高电平时，A1 复位，第3 脚输出低电平，所以A1 输出与A2 输出始终保持反向。

A1 与A2 共同为仪器的测试部分提供极性定时改变的交变电源。

测试电路由三极管VT1、VT2、电位器RP1、RP2 等组成的双向辅助电源与LED1、LED2 极性相反的并联发光二极管构成的显示电路两部分构成。

合上电源开关S，仪器工作指示灯LED3 长亮。

若用鳄鱼夹将一只完好的NPN 三极管按电路所示连接相应c、b、e 插孔，由于被测管集电极 c 和发射极 e 之间存在饱和压降，负半周时，LED1、LED2 均不发光，正半周时，通过R1 提供基极偏流使被测管导通，LED2 被旁路不发光而LED1 发光；当待测的是PNP 三极管时，情况正好相反，LED1 被旁路不发光而LED2 发光，从而可判断晶体管是PNP 型还是NPN 型。

如果被测管是坏管则有3 种情况：①集电极与发射极间短路：此时c-e 间无压降，发光管LED1、LED2 被旁路，且是双向旁路均不发光；②集电极与发射极间开路：这时相当于电路未接入待测管，LED1、LED2 都发光；③基极与集电极（或基极与发射极）存在短路或开路：它们都会使LED1、LED2、发光。

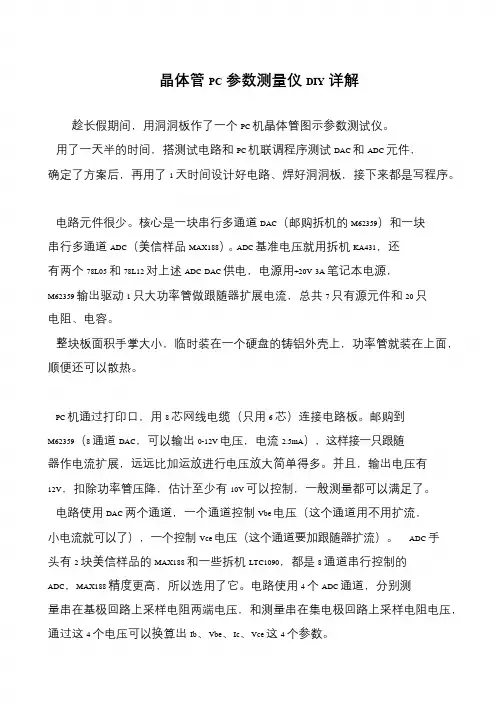

晶体管PC参数测量仪DIY详解
趁长假期间，用洞洞板作了一个PC 机晶体管图示参数测试仪。

用了一天半的时间，搭测试电路和PC 机联调程序测试DAC 和ADC 元件，确定了方案后，再用了1 天时间设计好电路、焊好洞洞板，接下来都是写程序。

电路元件很少。

核心是一块串行多通道DAC（邮购拆机的M62359）和一块串行多通道ADC（美信样品MAX188）。

ADC 基准电压就用拆机KA431，还
有两个78L05 和78L12 对上述ADC DAC 供电，电源用+20V 3A 笔记本电源，M62359 输出驱动1 只大功率管做跟随器扩展电流，总共7 只有源元件和20 只电阻、电容。

整块板面积手掌大小，临时装在一个硬盘的铸铝外壳上，功率管就装在上面，顺便还可以散热。

PC 机通过打印口，用8 芯网线电缆（只用6 芯）连接电路板。

邮购到
M62359（8 通道DAC，可以输出0-12V 电压，电流2.5mA），这样接一只跟随器作电流扩展，远远比加运放进行电压放大简单得多。

并且，输出电压有
12V，扣除功率管压降，估计至少有10V 可以控制，一般测量都可以满足了。

电路使用DAC 两个通道，一个通道控制Vbe 电压（这个通道用不用扩流，
小电流就可以了），一个控制Vce 电压（这个通道要加跟随器扩流）。

ADC 手头有2 块美信样品的MAX188 和一些拆机LTC1090，都是8 通道串行控制的ADC，MAX188 精度更高，所以选用了它。

电路使用4 个ADC 通道，分别测量串在基极回路上采样电阻两端电压，和测量串在集电极回路上采样电阻电压，通过这4 个电压可以换算出Ib、Vbe、Ic、Vce 这4 个参数。

制作一款简单的耐压测试仪以及电路原理在电路制作过程中经常需要考虑各种元器件的耐压是否符合要求，而参数型号繁多甚至质量参差不齐的元器件经常用于耐压达不到要求而发生问题或者击穿损坏。

因此【耐压测试仪】就诞生了。

原理当晶体管或者电容等元器件在刚刚被击穿的时候，会产生一个漏电电流，通常只有几mA。

所以用一个电压高并且可调但内阻很大的电压源加在其两端，当元器件刚刚被击穿漏电时候的电压就是它的耐压，而这种小电流击穿并不会对元器件造成损害。

成品欣赏制作过程一、如何产生高压。

常用的升压方法有：boostDC-DC，AC变压器，倍压整流，等等。

boostDC-DC升压范围有限，无法从3.7V升到上千V。

所以本次使用高频变压器升压。

首先用NE555的无稳态电路，产生20kHz的方波输出，驱动三极管，带动高频变压器。

二、选择一个合适的变压器。

要从3.7V升压到2000V，需要匝数比约为1:540的变压器，显然普通的开关电源内用的变压器没有那么高的匝数比（例如220V转5V 或12V）。

那么有什么变压器的匝数比很高呢，就是老款液晶屏内CCFL灯管的变压器。

通过测量初级和次级的电感，计算出其匝数比为14:2360，这样输入3.7V到12V就可以产生600~2000V可调的高压，非常合适。

在面包板上试验电路可行性，通电后，在高压侧成功拉出电弧，说明升压成功。

三、调整高压电压。

变压器改变电压的原理很简单，匝数比和输入电压决定了次级输出电压。

因为匝数比是固定的，所以调整输入电压就可以改变输出电压。

用一个升压模块，通过电位器调整输入电压为3~12V，就可以轻松产生可以任意调节的500~2000V高压。

四、高压整流滤波。

桥式整流相比半波整流，可以获得变压器所有的能量。

20kHz的高频高压电，是不能用普通的1N4007整流二极管的，因为它的反向恢复太慢。

必须用恢复速度快的FR107或者UF4007。

如果频率更高，如几百kHz，就要用肖特基二极管。

晶体管反向击穿电压测试器的原理及制作
 这里介绍一种利用普通万用电表就能测出晶体管反向击穿电压的小仪器，其测量范围为0～1000V，可满足一般测量要求。

1.电路原理
 晶体管反向击穿电压测试器的电路如下图所示。

 电路可看作一个高压恒流源向待测管馈电，用万用表就可直接读出管子的反向击穿电压。

电路实质上是一个反馈式直流变换器，它将3V直流电压转
换为1200V左右的主高压直流电。

电路通通电后，由于变压器T的绕组N1
与N2之间的耦合反馈作用，使电路形成强烈振荡，振荡电压经绕组N3升压，由VD2整流后向电容c2充电，使C2两端可获得约1200v直流高压。

此高压经高值电阻器R2限流施加到待测管，使管子击穿，并接在待测管两端的万
用表就能直接读出管子的反向击穿电压。

由于R2电阻值很大，起到一个恒
流源作用，且于击穿时电流很小，不会使待测管损坏。

2.元器件选择与制作。

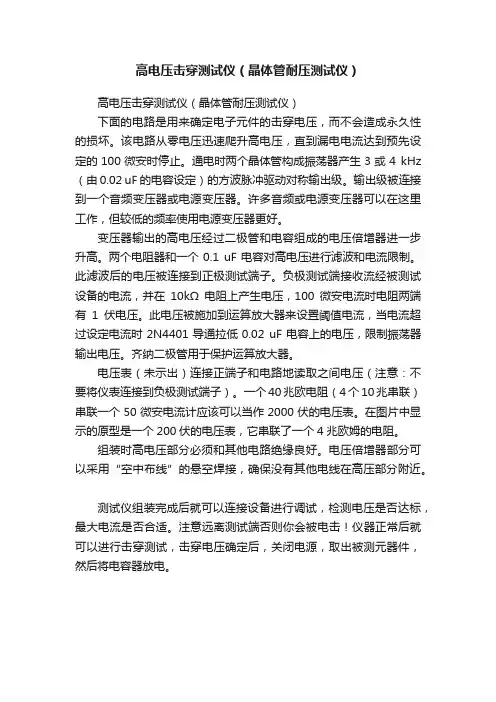

高电压击穿测试仪（晶体管耐压测试仪）高电压击穿测试仪（晶体管耐压测试仪）下面的电路是用来确定电子元件的击穿电压，而不会造成永久性的损坏。

该电路从零电压迅速爬升高电压，直到漏电电流达到预先设定的100微安时停止。

通电时两个晶体管构成振荡器产生3或4 kHz （由0.02 uF的电容设定）的方波脉冲驱动对称输出级。

输出级被连接到一个音频变压器或电源变压器。

许多音频或电源变压器可以在这里工作，但较低的频率使用电源变压器更好。

变压器输出的高电压经过二极管和电容组成的电压倍增器进一步升高。

两个电阻器和一个0.1 uF电容对高电压进行滤波和电流限制。

此滤波后的电压被连接到正极测试端子。

负极测试端接收流经被测试设备的电流，并在10kΩ电阻上产生电压，100微安电流时电阻两端有1伏电压。

此电压被施加到运算放大器来设置阈值电流，当电流超过设定电流时2N4401导通拉低0.02 uF电容上的电压，限制振荡器输出电压。

齐纳二极管用于保护运算放大器。

电压表（未示出）连接正端子和电路地读取之间电压（注意：不要将仪表连接到负极测试端子）。

一个40兆欧电阻（4个10兆串联）串联一个50微安电流计应该可以当作2000伏的电压表。

在图片中显示的原型是一个200伏的电压表，它串联了一个4兆欧姆的电阻。

组装时高电压部分必须和其他电路绝缘良好。

电压倍增器部分可以采用“空中布线”的悬空焊接，确保没有其他电线在高压部分附近。

测试仪组装完成后就可以连接设备进行调试，检测电压是否达标，最大电流是否合适。

注意远离测试端否则你会被电击！仪器正常后就可以进行击穿测试，击穿电压确定后，关闭电源，取出被测元器件，然后将电容器放电。

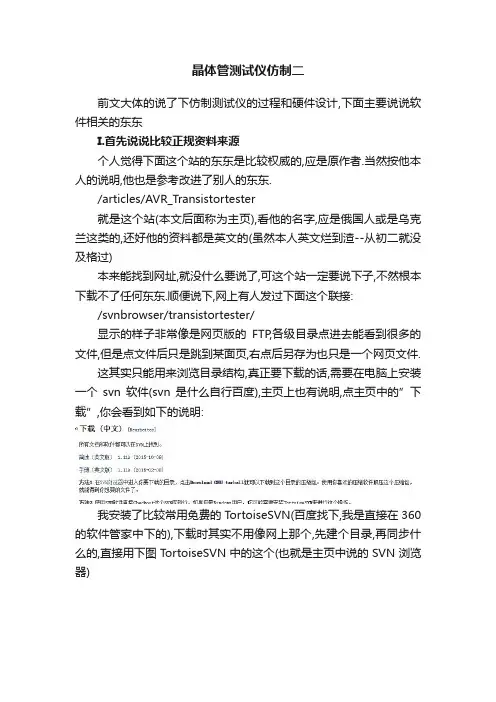

晶体管测试仪仿制二前文大体的说了下仿制测试仪的过程和硬件设计,下面主要说说软件相关的东东I.首先说说比较正规资料来源个人觉得下面这个站的东东是比较权威的,应是原作者.当然按他本人的说明,他也是参考改进了别人的东东./articles/AVR_Transistortester就是这个站(本文后面称为主页),看他的名字,应是俄国人或是乌克兰这类的,还好他的资料都是英文的(虽然本人英文烂到渣--从初二就没及格过)本来能找到网址,就没什么要说了,可这个站一定要说下子,不然根本下载不了任何东东.顺便说下,网上有人发过下面这个联接:/svnbrowser/transistortester/显示的样子非常像是网页版的FTP,各级目录点进去能看到很多的文件,但是点文件后只是跳到某面页,右点后另存为也只是一个网页文件.这其实只能用来浏览目录结构,真正要下载的话,需要在电脑上安装一个svn软件(svn是什么自行百度),主页上也有说明,点主页中的”下载”,你会看到如下的说明:我安装了比较常用免费的TortoiseSVN(百度找下,我是直接在360的软件管家中下的),下载时其实不用像网上那个,先建个目录,再同步什么的,直接用下图T ortoiseSVN中的这个(也就是主页中说的SVN浏览器)软件打开时会让你输入svn网址,输入主页上写的svn:///transistortester稍等会,等联上服务器,就可像文件管理器那样操作了----另开一个资源管理器,直接把想下载的东东拖进去就下载了.比较重要的文件其实就两个:/Doku/tags/english目录下的是说明---这是个非常详细的资料,包括电路,调试等各方面的/Software/tags目录下是代码(含源文件)的压缩文件,有多个版本,一般下最新的吧;我在仿这个测试仪时,还是111K版,刚刚看到有新版出来了-112K,不知有多大区别,等有空再研究了.II.固件烧写就一般AVR编程器就行了,界面都大同小异的吧两点要注意的1.熔丝位,其实真正要改的就一条,ATMegax8系列的默认熔丝时钟是8分频的,需要把这个选项去掉(如果你用MEGA8---不是MEGA88哦,没这个项,就无所谓了),其它直接默认值就能工作.2.需要调入两个文件烧入,解压前面下载的代码文件,进trunk子目录,你会看到里面有一堆的目录,这个是对应编好的固件,比如: mega328 这是使用单片机M328用1602显示mega328_st7565 M328单片机用12864显示每个目录中至少有三个文件(其它文件没什么用,可删除):TransistorTester.hexTransistorTester.eepMakefile烧录时”调入Flash”选第一个hex文件,”调入Eeprom”选第二个eep文件,这两个都要选上,然后点自动烧录即可.至于最后一个文件,后面编译固件会再说.III 再谈硬件这个测试仪可以在官方手册说明的范围内小改--主要改变是关于显示屏的,简单说下,以官方111K版手册为例,在第9页有一个基本的电路(就是前一文中的基本电路,也是在国内网站能找到的最多的一个图),这图下面配套有一个表格,这个表很重要,很重要!这就是想要改变显示器时必需要做的改变,表中第一行是所选的显示器,LCD是指1602/2004这类字符型显示屏,ST7665是12864的串行点阵屏,SSD1306是OLD显示屏,最后一列是指扩展功能;表第一列是指单片机的引脚,表中间部分是各种屏的引脚,行与列的对应即为接线,第一行中有些标有”STRIP GRID”--这个要说明下,字面上看是”软带封装”,其实可以这样理解:这是为业余条件下DIY设计的一个东东,主要使用的直插件,你用一片DIP的M8/M328和一个1602摆放下,就可看出其实带与不带STRIP GRID,就是单片机和屏是不是装在PCB的同一面,选对应的接线方式可减小线之间的交叉---比如用直插M238,并和显示屏在同一面,就可按表格第二列接线,这是得到的其实就是第9页的那个电路.最后一列也要说明下,这是使用扩展功能时的接线,这主要有两个功能:rotary encoder1/2是指旋转编码器引脚(菜单选择用);frequency counter是测量频率的输入脚(只能同面的12864点阵屏或OLED可用) 表格中间的pushbutton是指接按键的脚:正常接在PD7,带”STRIP GRID”则接PD0;其实像我这样改用贴片M328,其实就无所谓在哪页了,走线都有点交叉.IV.软件的编译找不到需的固件时(特别是如果改动过硬件时),这时可能需要自己编译固件.首先说下,这个软件的代码组织得还是非常不错的,用的类似linux 下的方法，玩的人不用会编程，只要改动它的配置文件(一个文本文件,多数情况下只是加减个#号的事)后,重新编译即可.很多玩Linux的朋友并不会编程,但系统中还安装有C/C++或更多的编译软件,主要是因为用它们可以重新编译某些软件自己的定制版本(甚至是重编Linux内核)这里类似,我们需要安装一个AVR C 编译器软件---WINAVR,直接网上DOWN一个,或百度”WINAVR官网”后下载,这个软件最新版也只是2010年的,但一样好用.不自己写程序的话,安装完这个就可以编译本测试仪的固件了.如果有写程序的玩家,一般还要装一个界面软件,一般是AVR studio,在这个里面编写代码什么的,在其中点编译----它其实是调用WINAVR进行编译的.这也是为什么玩AVR的一般要装这两个软件,当然现在也可选择使用ATMEL官方的软件:界面--Atmel studio;编译器--XC. 我是在Atmel studio中挂了WINAVR,这样可保持对以前代码的兼容性.上面这段其实与我们的编译测试仪固件无关,我们回来继续.WINAVR装好了,点”开始”打开如下的软件:点”file”->”open”打开第二步中解开的文件夹中任意一个中的Makefile文件(注意备份原始文件),然后点”Tools”->”[WinAVR] Make Clean”,等完成后,再点”[WinAVR] Make All”,这时你打开Makefile的那个目录中的HEX和EEP文件就变成了最新的了,可进行烧写了.V.Makefile简单说明配置文件Makefile是纯文本文件(也可用记事本之类打开),文件内容如下这样在WINAVR这个应用中打开,看看比较清楚,每行以#打头的话,会变成绿色,说明本行是个注解(--给人看的,编译时不起作用),去掉#号变成黑色,在编译中有效.对测试仪进行修改多数都只是加减#号.文件头部不用管它,从PARTNO开始,可以修改,每个选项前都有一段算是比较详细的说明,手册中有更详细的说明(都是英文的,可贴到翻译软件上看看--本人就这样蒙出来的.)这挑几个重要的简单的说明下:PARTNO = m328p 是指使用的单片机型号,前面有说明,可改为m8,m168等等需要全功能的话要M328以上单片机CFLAGS += -DWITH_MENU 使用菜单(扩展功能),这项打开,代码会大很多哦,但要使用频率什么的必需打开CFLAGS += -DSTRIP_GRID_BOARD 接线布局,就是前面III部分说的接线WITH_LCD_ST7565 = 1 使用ST7565的12864点阵屏CFLAGS += -DWITH_ROTARY_SWITCH=2 使用旋转编码开关详细的使用,自己慢慢猜,慢慢试吧.最后说一下,很多人关心想加入中文,这有两个问题:一是原作者代码中没有支持,要加中文就真正要去读并改源代码了,太费时费力,且这个测试仪也就用了那么几个英文单词,死记都记住了,没什么必要.二是使用点阵屏且用全功能,编译后的代码远超32K了,没法烧进M328(我将部分表格移到EEPROM,都33K了,最后没办法把字体缩小了才放下----这些选项都可配置的),也就是说单片机中已没有空间--换M1280/M2560也许可以,但这片子与Mx8系列引脚完全不兼容了.。

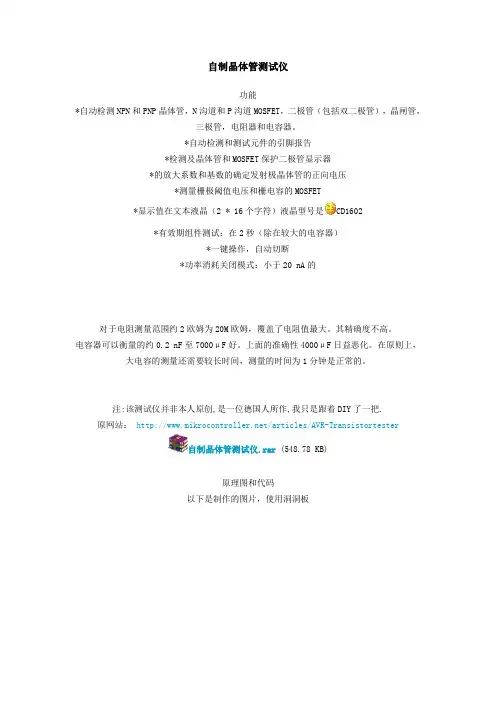

自制晶体管测试仪
功能
*自动检测NPN和PNP晶体管，N沟道和P沟道MOSFET，二极管（包括双二极管），晶闸管，
三极管，电阻器和电容器。

*自动检测和测试元件的引脚报告
*检测及晶体管和MOSFET保护二极管显示器
*的放大系数和基数的确定发射极晶体管的正向电压
*测量栅极阈值电压和栅电容的MOSFET
*显示值在文本液晶（2 * 16个字符）液晶型号是CD1602
*有效期组件测试：在2秒（除在较大的电容器）
*一键操作，自动切断
*功率消耗关闭模式：小于20 nA的
对于电阻测量范围约2欧姆为20M欧姆，覆盖了电阻值最大。

其精确度不高。

电容器可以衡量的约0.2 nF至7000μF好。

上面的准确性4000μF日益恶化。

在原则上，大电容的测量还需要较长时间，测量的时间为1分钟是正常的。

注:该测试仪并非本人原创,是一位德国人所作,我只是跟着DIY了一把.
原网站：/articles/AVR-Transistortester
自制晶体管测试仪.rar (548.78 KB)
原理图和代码
以下是制作的图片，使用洞洞板
正面图
反面图
加装电池（9V 6F22），插上液晶
测试小晶体管
外接的测试线
测试线效果
制作要点。

输出的2种电阻值680欧姆和470K尽量精确。

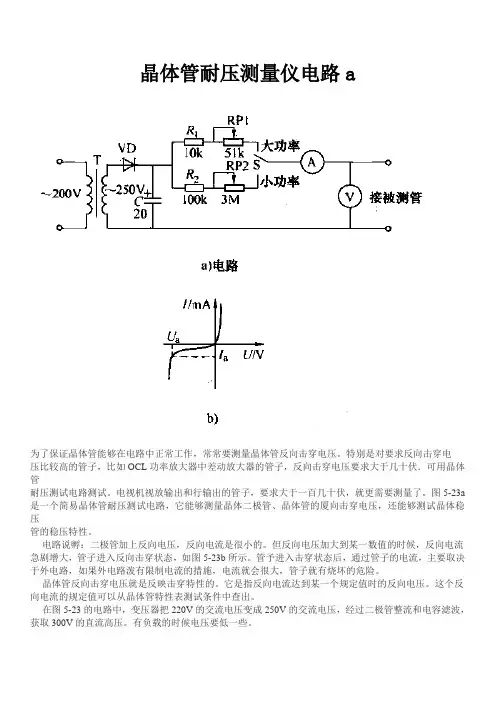

晶体管耐压测量仪电路a为了保证晶体管能够在电路中正常工作，常常要测量晶体管反向击穿电压。

特别是对要求反向击穿电压比较高的管子，比如OCL功率放大器中差动放大器的管子，反向击穿电压要求大于几十伏．可用晶体管耐压测试电路测试。

电视机视放输出和行输出的管子，要求大于一百几十伏，就更需要测量了。

图5-23a 是一个简易晶体管耐压测试电路，它能够测量晶体二极管、晶体管的厦向击穿电压，还能够测试晶体稳压管的稳压特性。

电路说孵：二极管加上反向电压，反向电流是很小的。

但反向电压加大到某一数值的时候，反向电流急剧增大，管子进入反向击穿状态，如图5-23b所示。

管予进入击穿状态后，通过管子的电流，主要取决于外电路，如果外电路泼有限制电流的措施，电流就会很大，管子就有烧坏的危险。

晶体管反向击穿电压就是反映击穿特性的。

它是指反向电流达到某一个规定值时的反向电压。

这个反向电流的规定值可以从晶体管特性表测试条件中查出。

在图5-23的电路中，变压器把220V的交流电压变成250V的交流电压，经过二极管整流和电容滤波，获取300V的直流高压。

有负载的时候电压要低一些。

电压表用来测量二极管或者晶体管的反向击穿电压，电流表用来监视二极管或者晶俸管反向电流。

(1)测量大功率管子的BVceo当单刀双掷开关S拨到“大功率”处，可以测量大功率二极管或者晶体管的反佝击穿电压。

比如测量3AD30的集电极发射极反向击穿电压BVceo，电流表进用50mA档，电路如图5-22c所示。

R1和RP1组成限流电阻。

从晶体管特性表中可以查到‘．3AD30的BVceo测试条件是反向电流20mA．调节RP1，使电流表指针落在20mA处。

这时候，电压表的读数就是这个管子的集电极发射极反向击穿电压。

如果测量反向击穿电压BVceo．基极发射极之间接一个规定的电阻。

比如测3AD30的BVceo，要接20fz左右的电阻。

(2)测量小功率管子的BVceo当单刀双掷开关S拨到“小功率”处，可以测量小功率二极管或晶体管的反向击穿电压。

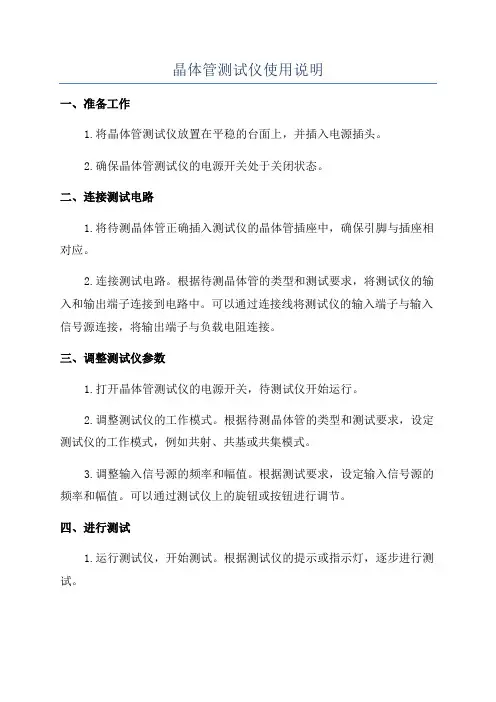

晶体管测试仪使用说明一、准备工作1.将晶体管测试仪放置在平稳的台面上，并插入电源插头。

2.确保晶体管测试仪的电源开关处于关闭状态。

二、连接测试电路1.将待测晶体管正确插入测试仪的晶体管插座中，确保引脚与插座相对应。

2.连接测试电路。

根据待测晶体管的类型和测试要求，将测试仪的输入和输出端子连接到电路中。

可以通过连接线将测试仪的输入端子与输入信号源连接，将输出端子与负载电阻连接。

三、调整测试仪参数1.打开晶体管测试仪的电源开关，待测试仪开始运行。

2.调整测试仪的工作模式。

根据待测晶体管的类型和测试要求，设定测试仪的工作模式，例如共射、共基或共集模式。

3.调整输入信号源的频率和幅值。

根据测试要求，设定输入信号源的频率和幅值。

可以通过测试仪上的旋钮或按钮进行调节。

四、进行测试1.运行测试仪，开始测试。

根据测试仪的提示或指示灯，逐步进行测试。

2.测试参数的测量。

根据测试仪的操作说明，逐个测量待测晶体管的参数，例如电流放大倍数、输出阻抗和截止频率等。

可以使用测试仪上的按钮或旋钮进行参数测量，并观察测试仪的显示屏或指示灯。

五、结束测试1.结束测试。

根据测试要求，停止输入信号源的工作，并将测试仪的电源开关关闭。

2.拔出待测晶体管。

轻轻拔出待测晶体管，注意不要损坏晶体管或测试仪的插座。

3.关闭电源。

将晶体管测试仪的电源开关关闭，并拔出电源插头，以确保安全和省电。

六、注意事项1.在进行测试之前，确保待测晶体管和测试电路没有电流，并断开电源。

2.在测试时，可以参考晶体管的参数手册，并根据其引脚配置和测试要求进行正确连接和调整。

3.在进行高频测试时，尽量减少测试线的长度，以减少信号衰减和干扰。

4.在使用过程中，注意安全，避免触摸高压或高温区域。

5.使用完毕后，及时清理晶体管测试仪上的灰尘和杂物，并妥善保管，以确保下次使用时的正常运行。

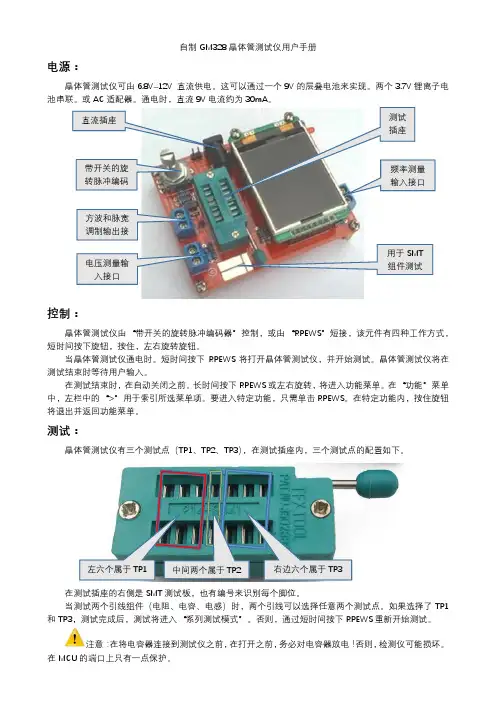

自制GM328晶体管测试仪用户手册电源：晶体管测试仪可由6.8V –12V 直流供电。

这可以通过一个9V 的层叠电池来实现。

两个3.7V 锂离子电池串联。

或AC 适配器。

通电时，直流9V 电流约为30mA 。

控制：晶体管测试仪由“带开关的旋转脉冲编码器”控制，或由“RPEWS”短接，该元件有四种工作方式，短时间按下旋钮，按住，左右旋转旋钮。

当晶体管测试仪通电时。

短时间按下RPEWS 将打开晶体管测试仪，并开始测试。

晶体管测试仪将在测试结束时等待用户输入。

在测试结束时，在自动关闭之前。

长时间按下RPEWS 或左右旋转，将进入功能菜单。

在“功能”菜单中，左栏中的“>”用于索引所选菜单项。

要进入特定功能，只需单击RPEWS 。

在特定功能内，按住旋钮将退出并返回功能菜单。

测试：晶体管测试仪有三个测试点（TP1、TP2、TP3），在测试插座内，三个测试点的配置如下。

在测试插座的右侧是SMT 测试板，也有编号来识别每个脚位。

当测试两个引线组件（电阻、电容、电感）时，两个引线可以选择任意两个测试点。

如果选择了TP1和TP3，测试完成后，测试将进入“系列测试模式”。

否则，通过短时间按下RPEWS 重新开始测试。

注意：在将电容器连接到测试仪之前，在打开之前，务必对电容器放电！否则，检测仪可能损坏。

在MCU 的端口上只有一点保护。

如果您尝试测试安装在电路中的组件，则需要格外小心。

无论哪种情况，设备都应断开电源，您应该确定，设备中没有剩余电压。

自检和校准：通过将三个测试点连接在一起并推动RPEWS，可以准备自检，测试仪LCD的颜色将变为白色字体和黑色背景。

提示字符串“Selftest mode….”“，要开始自检，必须在2秒内再次按下RPEWS，否则测试仪将继续进行正常测量。

现在开始自检，检测仪将提示您下一步。

等待一段时间，直到提示字符串“isolate Probes（隔离探针）！“此时拆下三个测试点的连接。

检测仪将等待，直到测试到断开。

如何DIY一个100V耐压测试器？
手里零件挺多的，昨天做个东西，本来应该用IN4148做二极管用，随手拿了两个玻封管，也没仔细看就焊上去了，上电不能正常工作，仔细检查后才发现拿了稳压管当二极管用了，废了半天劲，早知道测试一下了，可是用万用表是测不出来稳压管和二极管的区别的，决定做个测试器，焊机前先测试一下二极管的耐压，防止以后再犯错误。

由于没有特别高的要求，根据三线电压表头的最大量程是100V，就做个100V的算了，一般也够用了，最早前我做过一个类似的是直接整流220V电压，虽然可以测量的耐压很高，但是很不安全，早就拆掉了，这次一定要做个隔离的，随便摸任意一根线都不会有危险，找到手里的变压器尽量找二次电压高的，还真有一个双独立50V输出的，还带6V隔离输出刚好给三线电压表头供电，先把6V整流滤波给电压表模块看工作情况，正常后再把双50V串联起来做个半波整流加个1UF高压电容做滤波然后看最高输出电压达到了160V直流，这个电压太高超过了100V电压表头的测量范围，因为电压表头也是有输入电阻的，就串联电阻找出刚好接近100V的直流电压，最后测试下来需要330K的电阻刚好合适，由于有大电阻串联在电源里面，就算短路电流也只有0.6ma也不会对管子造成损害。

晶体三极管好坏检测仪的设计与制作摘要：利用晶体三极管的开关特性，引导学生设计了能同时检测三极管好坏和类型的电路，并通过Multisim软件仿真，确定电路器件合适的参数。

将待测三极管插入接线孔中，若只有红灯闪烁，说明此三极管是好的且为NPN型；若只有绿灯闪烁，说明此三极管是好的且为PNP型；若两灯都不亮或是交替发光，则此三极管是坏的（内部断路或是击穿）。

最后通过面包板搭建实际电路，制作检测仪原型。

关键词：晶体三极管检测Multisim仿真1 活动背景晶体三极管是电子电路中常用到的元器件，使用前一般用多用电表分别检测三极管两个PN结正向和反向的电阻，由此推断出三极管的好坏（CE间断开或击穿）。

或者需要判断三极管类型时也要用到类似的方法。

部分学生感觉这样操作比较繁琐，于是萌生出一个想法：能不能设计一个能同时检测晶体三极管好坏及其类型的仪器呢？2 活动目标综合实践活动具有综合性、实践性、差异性和生成性等特点，注重学生在实践中发现并提升自身的潜能，使综合能力得到提升。

本次活动属于科技制作类型，因此确定了如下目标：（1）学会如何查找和筛选信息，培养简单的调查研究能力；（2）从合理人机关系出发，初步学会如何确定产品的功能；（3）在电路安装与调试过程中，锻炼学生的动手能力和问题解决的能力。

3 活动过程3.1 检测仪功能要求根据前期资料收集和分析，引导学生确立三极管检测仪以下功能：（1）只要将待测三极管三个引脚接入电路，就能判断出其好坏及类型；（2）操作方便、快捷、判断结果清楚直接。

3.2电路设计3.2.1操作面板设计根据功能需求，学生在电路中留出3个接线孔作为待检测三极管的接入口；用2个发光二极管的状态说明待测三极管的好坏及类型。

操作面板设计如图1所示。

3.2.2电路设计过程教师引导学生从系统设计的整体性原则出发，根据电子控图1 检测仪面板制系统的基本组成设计了以下三个组成部分。

【输入部分】由于检测结果是用灯光闪烁表现，则输入信号应该是有高低电平交替变化的。

我的DIYM8晶体管测试仪的经验（amoBBS阿莫电子论坛）最近好几个网站都在DIY晶体管测试仪。

我前不久也用洞洞板做了一个，精度还可以10K AE金属箔电阻10K AE金属箔电阻(原文件名:nEO_IMG_100_6739.jpg)误差0.01%5K AE金属箔电阻5K AE金属箔电阻测试(原文件名:100_6743.JPG)误差0.24%2.5KAE金属箔电阻2.5K AE金属箔电阻测试(原文件名:nEO_IMG_100_6741.jpg)误差1.4%250RAE金属箔电阻250R AE金属箔电阻(原文件名:nEO_IMG_100_6740.jpg)误差0.4%除了电容，其它类型元件的测试和电阻一样，但是我没有精度可靠的元件，加上晚上拍效果不好就不拍了。

另外安装的时候因为螺丝滑丝了，直接用万能胶粘上了就不放裸照了这个晶体管测试仪也是根据一个德国人的开源项目做的，原始资料地址是 /articles/AVR-Transistortester这个网页有原理说明，原理图和源代码。

下面是我的其他元件的测试结果红色发光LED： Diode: A=2;K=1Uf=1967mV绿色发光LED： Diode: A=2;K=1Uf=2926mV整流桥1-交流；2-交流；3-负电压端：Double Diode CAA=3;K1=2;K2=1SR360:Diode: A=2;K=1Uf=209mV8050: NPN 1=E;2=B;3=ChFE=22 Uf=754mVTIP35C: NPN 1=B;2=C;3=EhFE=46 Uf=603mVBC557: PNP 1=C;2=B;3=EhFE=43 Uf=793mV2N7000： N-E-MOS C=0.12nGDS=231 Vt=1550m(V超出显示不出来了)电容没有电容表，所以无法确定测量精度，不过经过多个测试，感觉还可以104CBB： 100.23nF105CBB： 1.00uF104绿色WIMA：101.45nF0.47uF红色WIMA：507.15nF1uF红色WIMA：1.08uF225CBB：2.20uF47uF无极性电解电容：48.87uF22uF电解：21.53uF1000uF电解：1263.67uF （测试时间需10秒左右）6800uF电解：7099.87uF （测试时间需30秒左右）10000uF电解：9225.12uF （测试时间更长，其中几次还误报为小电阻，呵呵充电电流太小了）下面说说我的制作过程中的几个小经验原电路图：电路图(原文件名:Schaltplan_transistortester.png)其原来的设计是使用9V电池，但是我不用考虑外出携带，不在乎功耗，所以那几个3级管构成的开机电路我就取消了，直接使用内置小变压器供电。

时隔30年再作晶体管耐压测试仪
我读初中时就迷上了无线电技术，上高中时就订阅了《无线电》杂志。

30年前，高中刚毕业，按照1984年第8期的《晶体管直流参数测试仪》，但那个时候材料匮乏，作出来的成品也很粗糙，用一个大盒子装着，很笨重，不适合携带。

现在翻看杂志，看到这片文章，萌生出再作一个的想法，说干就干，从网上淘来一个外壳，按照面板的大小设计一个贴纸；
原理图，是1984年第8期的《晶体管直流参数测试仪》
按照面板的大小设计一个贴
把贴纸贴到面壳上；
按照开关位置开孔；
装上开关；
用洞洞板焊的升压部分；
升压部分装到底壳上
焊接连线；
大功告成；
测试13003的Vcbo耐压值
测试13003的Vceo耐压值
大眼晶发表于 2014-9-30 20:30
变压器如何制作。

变压器室使用PQ2016的磁芯和骨架，按原理图的数据绕的，磁
芯不用磨气隙三极管用SS8050代替，输出二极管用的是SF18，D1要
2个串联使用。

变压器绕制方法：
雪茄烟发表于 2014-10-4 13:53
原图的波段开关你给简化了不知道效果如何。

写个改造说明多好。

由于只要了VCEO和VCBO的测试功能，可同时测试稳压管耐压值，所以电路简化了很多，见原理图：。

简易耐压测试器电子爱好者在实验制作中，经常需要测试二极管、三极管等元件的耐压。

本文介绍一款简单易制的耐压测试器，它只需要两节1．5V 电池供电，即可输出200V”1300V的测试电压，可基本满足常用二极管、三极管耐压测试的需要．电路见附图。

本电路是一个常见的单管脉冲振荡器。

V 是NPN 型功率管，它的功率不需很大．3W-5W 即可，但β值宜大些。

由于不是连续工作，可不加散热器。

电位器Rp 和R1 串联用以调节输出电压，可调范围为200V”1300V，相应的电源电流为70mA”450mA。

当按下开关K 后，电路起振，V 的c 极反峰电压约十几伏，经变压器升至1000V 以上。

三只FR107 快恢复管串联起来，反压可达3000V，用以对1000V 高压整流，两只0．11uF／630V 的滤波电容也是串联的，以获得1300V 以上的耐压。

输出电压经R2 限流后，加在与电压表并联的待测元件上，待测元件处于反向击穿状态，即可直接读出反向耐压。

电压表可用数字表1000V 挡，或用10kΩ/V 以上的指针表。

由于本电源内阻很大，即使没有R2 限流，电流也仅为1mA-- 2mA，因而不用担心对器件的损坏。

每次测量前，最好将电压调到最低，接上待测元件后再慢慢升高，当电压表读数不再随电位器转动而升高时，即为待测元件的反向耐压。

器件反压低时，电压表可改低压挡测试。

测试器制作成功的关键，是变压器的绕制。

笔者用的是废9W 节能灯的E 形铁氧体磁芯。

将框架上原来的绕组拆去不用，重新按附图所示数据绕线即可。

绕线时，要同方向，且记准起始端。

次级线圈两端有高达1000V 以上的电压，绕制讨要注意绝缘。

笔者采用的是分段绕法，使头尾距离最远，也可采用分层加绝缘膜的方法。

按照半导体元件反向耐压的测试规定，应该是在额定反向电流下进行测试。

本测试器的反向电流不是固定的，而是反压越高反向电流越小，尽管可能会造成一定误差，但在业。

自制晶体管耐压测试仪本测试仪，可用于测试晶体二极管、三极管、可控硅等元件的反向耐压值或稳压管的稳压值等。

一、工作原理：电路原理如图所示。

时基电路NE555、R1、R2和C2等组成了振荡频率约16MHZ的自激振荡器，其输出信号通过三极管Q1放大后驱动升压变压器T，在T的次级感应输出脉动电压。

此电压经D1整流、C5滤波，在a点取得1.8KV左右的测试用只留高压电源。

Q2、R7（或R8）、R3和R4等组成测试保护电路，当被测试管反向击穿电流大于一定值（大功率管0.7mA，小功率管70uA）时，三极管Q2饱和导通，NE555因④脚为低电位而停振，a点电压降低，被测管的反向击穿电流下降，然后NE555再次起振，a点电压上升，这种负反馈的作用结果使XA、XB两点间的电压稳定在被测管的稳压值上。

测试时，将被测管按极性接于XA、XB之间，测小功率管时，转换开关S在“1”端，测大功率管时，S在“2”端，按动按键SB，由外接的电压表PV直接读出被测管的耐压值。

二极管D2用于抵消Q2基极电位，使电压表读数更接近于被测管的耐压值。

二、元件选择：升压变压器T用35cm（14英寸）黑白电视级分体式输出变压器改制。

将其低压绕组全部拆除，再用线径为0.46mm的漆包线在原骨架上绕30匝作为初级绕组L1，次级绕组L2和整流管D1用高压包及硅柱代替。

三极管Q1选β＞50Icm＞2A的中大功率管（如3DD15，DD03等）。

电阻除R4、R5、R6选1W电阻外，其他均选1/8W的碳膜电阻。

C5应选耐压在2KV以上的0.01uF的瓷介电容。

为降低成本，电压表PV可用内阻大于2KΩ/V。

直流电压档最大量程大于2KV的万用表代替。

其他元件如图1所示。

三、调试及注意事项：电路装好后，先不加装C5，接上电源，然后用万用表检测a点电压，按动SB按钮使电路加电工作。

在正常情况下，在a点可监测到1.2KV左右的直流电压。

若无高压输出，可检查振荡电路及其相关器件；若电压略低或略高，可以更换不同阻值的R4，使输出电压为1.2KV左右，若电压偏离1.2KV太多，可通过换用不同β值得Q1来解决。

自制简易耐压测试器
李明
【期刊名称】《电子制作》
【年(卷),期】1998(000)006
【摘要】如果你有一块数字万用表就可以自制一个简易耐压测试器。

可直观测试:470V以内晶体管或二极管的耐压及电压在270V以内稳压管的稳压值,还可用于测试触发二极管的触发电压等。

该测试器工作原理简单、测试精度高、选用元件少,而且两条测试线在测试中不怕短路,操作简便。

制作中只要元件满足要求,焊接无误不需调试即能使用。

工作原理:如图1所示;
【总页数】1页(P19)
【作者】李明
【作者单位】无
【正文语种】中文
【中图分类】TM938.12
【相关文献】
1.自制简易电路对比测试器 [J], 任天才
2.基于Ne555的耐压测试器在汽车电子点火系统故障中的应用 [J], 刘仲国;招有能;陈建亮
3.自制简易DiSEqC四切一测试器 [J], 沈永明
4.自制钢珠吸管磁力测试器的优化探究 [J], 徐温碧
5.利用自制耐压测试器诊断电子点火系统的故障 [J], 陈庆樟;刘仲国
因版权原因，仅展示原文概要，查看原文内容请购买。
