第一章矿井供电系统和安全用电

矿井供电系统及供电安全一、矿井供电系统概述矿井供电系统是矿井生产中至关重要的一个部分，它为矿井提供稳定、可靠的电能，保障矿井正常生产。

矿井供电系统通常由电源系统、输电系统和配电系统组成。

1. 电源系统：电源系统是矿井供电系统的核心部分，它主要包括发电机组、变压器和配电装置。

发电机组按照矿井的实际需求选用，常见的有柴油发电机组、燃气发电机组和风力发电机组等。

变压器将发电机组产生的电能提升到适合输电和配电的电压等级。

配电装置将变压器输出的电能分配到矿井不同的用电设备上。

2. 输电系统：输电系统将发电机组产生的电能送至矿井的各个用电设备。

输电系统包括输电线路、绝缘子、电杆、变电所等。

输电线路选用合适的导线材料，并按照矿井的实际情况进行布线，保证电能能够有效地输送到不同的用电设备。

3. 配电系统：配电系统将输电系统输送到的电能分配到矿井的各个用电设备上。

配电系统包括开关设备、熔断器、接触器、电缆等。

配电系统的设计应符合矿井的实际情况和用电设备的需求，保证矿井的用电安全和效率。

二、矿井供电安全措施1. 发电机组的安全措施（1）发电机组应安放在通风良好的机房内，机房内应安装温湿度监测装置，以及可燃气体自动报警装置，确保机房内的环境安全。

（2）发电机组应定期进行维护保养，检查机组的运转情况和各种安全保护装置的运行是否正常，如过热、过载、低油压等保护装置。

（3）发电机组的油箱应定期清理，避免油箱内积满杂物造成火灾隐患。

2. 输电线路的安全措施（1）输电线路应采用可靠的绝缘材料，保证线路的绝缘性能和耐候性能。

（2）线路的布置要合理，避免与其他设备或管道接触，以免发生短路和火灾事故。

（3）输电线路应设置过流保护装置和接地装置，确保线路的安全运行。

3. 配电系统的安全措施（1）配电系统应合理设置短路保护和过载保护装置，及时切断电流，避免设备因短路和过载而受损。

（2）配电系统应定期检查电缆和各种接头的外观，发现异常及时处理，避免电缆放电、爆炸等事故。

煤矿供电与安全2024.8■主要内容第一部分：矿井供电系统第二部分：防爆电气设备第三部分：矿井供电保护第四部分：电缆使用管理第五部分：触电及其防治第六部分：安全用电规定第一部分：矿井供电系统一、煤矿企业对供电基本要求电力是煤矿的主要能源，为确保安全供电和生产，煤矿对供电有四个要求: 1、供电安全：(1)包括人身安全、矿井安全、设备安全三个方面(2)依据《规程》及有关规定进行操作，确保供电安全。

井下潮湿、空间侠窄、光照不足是构成用电不安全的客观条件；同时井下存在瓦斯、煤尘爆炸危险，电气设备必须采取防爆措施。

这些都对井下安全提出了较高的要求。

2、供电可靠：，(D供电可靠是指不间断供电。

—(2)根据负荷重要程度，煤矿电力负荷分为三类，各类负荷对供电的可靠性要求不同，采取的供电方式也不同。

煤矿井下中断供电会导致通风中断、瓦斯积聚，水泵停开可能会淹井等严重问题。

所以必须保证矿井供电可靠。

四、防爆性能要求:1、防爆外壳：♦外壳有裂纹、开焊、严重变形的（注：严重变形指变形长度超过50毫米，同时凹凸深度超过5毫米）；♦使用未经国家质检部门发证的厂家所生产的防爆部件的（指受压传爆关键件）；♦防爆壳的内、外有锈皮脱落的；♦闭锁装置不全、变形损坏起不到机械闭锁作用的；♦隔爆室（腔）观察窗（孔）透明板松动、破裂或使用普通玻璃；♦隔爆设备隔爆腔之间严禁直接贯通，防爆电机接线盒内无隔爆绝缘座的；♦改变隔爆外壳原设计安装形状，造成电气间隙或爬电距离不符合规定的。

2、隔爆接合面：防爆接合面应保持光洁、完整，须有防锈措施，如电镀、涂防锈油、磷化等，达不到下列要求之一者为失爆；（1）隔爆接合面（I类）间隙、最小有效长度（宽度）或直径差必须符合表1的规定。

表］：［类隔爆接合面结构参数mm表中：接合面形式L L1W L一静止隔爆接合面最小有效长度；L1一螺栓通孔边缘至隔爆接益"面边仑表的晶/］、右*方女长^房•外壳容积V（升）VW0.1V>0.1平面、止口6.0 6.00.30—w一静止隔爆接合面及操纵杆12.58.00.400.40与杆孔隔爆接合面最大间或圆筒结构25.09.00.500.50隙或直径差；转轴与轴孔40.015.0—0.60隔爆接合面最关直径差。

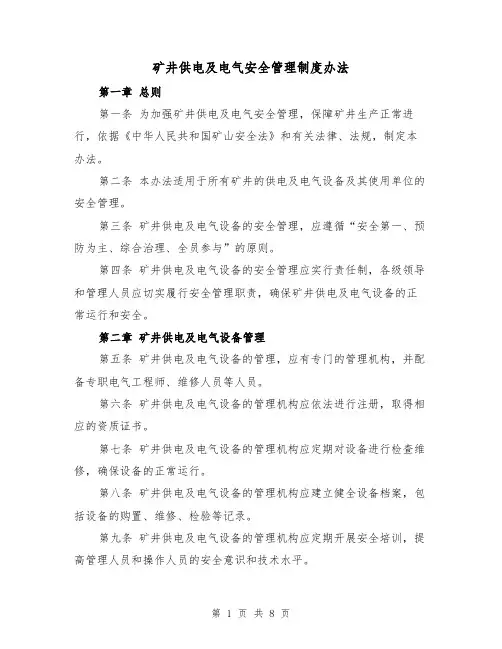

矿井供电及电气安全管理制度办法第一章总则第一条为加强矿井供电及电气安全管理，保障矿井生产正常进行，依据《中华人民共和国矿山安全法》和有关法律、法规，制定本办法。

第二条本办法适用于所有矿井的供电及电气设备及其使用单位的安全管理。

第三条矿井供电及电气设备的安全管理，应遵循“安全第一、预防为主、综合治理、全员参与”的原则。

第四条矿井供电及电气设备的安全管理应实行责任制，各级领导和管理人员应切实履行安全管理职责，确保矿井供电及电气设备的正常运行和安全。

第二章矿井供电及电气设备管理第五条矿井供电及电气设备的管理，应有专门的管理机构，并配备专职电气工程师、维修人员等人员。

第六条矿井供电及电气设备的管理机构应依法进行注册，取得相应的资质证书。

第七条矿井供电及电气设备的管理机构应定期对设备进行检查维修，确保设备的正常运行。

第八条矿井供电及电气设备的管理机构应建立健全设备档案，包括设备的购置、维修、检验等记录。

第九条矿井供电及电气设备的管理机构应定期开展安全培训，提高管理人员和操作人员的安全意识和技术水平。

第十条矿井供电及电气设备的管理机构应组织定期演练和应急预案，以保障在突发情况下能迅速有效地采取应对措施。

第三章矿井供电及电气设备的检测及维修第十一条矿井供电及电气设备的检测应由具有相应资质的检测机构进行，检测结果应及时报告给管理机构。

第十二条矿井供电及电气设备的检测应定期进行，具体检测频率由管理机构根据设备的运行情况确定。

第十三条矿井供电及电气设备的维修应有专职维修人员负责，维修人员应具备相应的技术水平并持证上岗。

第十四条矿井供电及电气设备的维修应按照规定的程序进行，维修记录应详细记录维修的时间、内容和结果。

第四章矿井供电及电气设备的安全使用第十五条矿井供电及电气设备的使用单位应严格按照设备的使用规程操作，并保证设备的正常运行。

第十六条矿井供电及电气设备的使用单位应定期对设备进行检查，发现问题及时报告管理机构并采取相应的措施。

矿山供用电管理制度第一章总则第一条为了规范矿山供用电管理，确保矿山生产经营的正常进行，保障职工的生命安全和财产安全，制定本管理制度。

第二条矿山供用电管理应遵循“安全第一，预防为主”的原则，统一管理，科学施策，明确责任，强化安全监督，确保供用电系统安全可靠。

第三条本管理制度适用于所有矿山的供用电管理工作。

第四条矿山应当依法取得电力供应许可证，并按照许可证的规定执行供电合同。

第五条矿山应当建立健全电气设备台帐，定期进行检查维护，确保设备安全运行。

第二章供用电建设及改造第六条矿山供用电工程应当按照国家相关标准和规范进行设计、施工、验收。

第七条矿山新建或改造供用电工程需提交设计方案，报经安全生产监管部门审批后方可施工。

第八条供用电工程竣工后，需经过安全生产监管部门验收合格后方可投入使用。

第九条供用电工程的改造或维修，需提交改造维修方案，经安全生产监管部门批准后方可实施。

第十条对于重要电力设备，矿山应当建立定期检查维护制度，确保设备的安全可靠。

第三章供电安全管理第十一条电力设备的安装必须符合电气工程施工质量验收规范，设备接地和保护接地必须可靠。

第十二条供电系统必须设置过载、短路、漏电等保护装置，并定期检测保护装置的功能是否正常。

第十三条供电线路必须符合相关规范，接地电阻必须符合要求。

第十四条供电线路必须定期进行绝缘测试，防止漏电事故的发生。

第十五条矿山应当建立应急预案，一旦发生电力事故，要能迅速有效地进行应急处置。

第四章用电管理第十六条矿山应当根据生产需要合理规划用电需求，避免用电过载。

第十七条用电设备必须按照规定使用，并定期进行检查维护。

第十八条矿山应当建立用电记录台帐，记录用电量、功率因数等重要数据。

第十九条矿山应当合理安排用电计量，防止漏电等问题。

第二十条对于特殊用电设备，矿山应当建立专门的管理制度，确保安全可靠。

第五章职责和奖惩第二十一条矿山领导应当强化对供用电管理的重视，确保相关制度得以贯彻执行。

矿井供电系统及供电安全一、矿井供电系统概述矿井供电系统是指为矿井提供电能的设备及其组成部分。

它是矿井正常运行的基础，对矿井的生产效率、安全管理等方面起着重要的作用。

矿井供电系统一般由变电站、配电系统、照明系统、输电线路等组成。

矿井供电系统的主要任务包括：保证矿井内各个工作面、巷道以及通风、水泵、提升等设备正常运行，为生产提供所需的电能；满足矿井内各种设备的供电要求，确保设备的安全可靠性；加强对矿井供电系统的监测和管理，预防事故的发生。

二、矿井供电安全矿井供电安全是保证矿井正常运行的重要保障。

矿井供电安全主要包括以下几个方面：1. 电气火灾防范：矿井供电系统涉及到大量的电线、电缆以及各类电器设备，其中存在着火灾隐患。

因此，在矿井供电系统中应加强对电气设备的维护和检修工作，定期检查电器设备的使用状况，及时发现并处理可能存在的隐患，确保电气火灾的防范工作。

2. 电压稳定：矿井供电系统应采取措施保持电压稳定，防止因电压变化过大而影响设备的正常运行。

矿井供电系统中一般都会设置调压装置，通过自动调节电压，维持在规定范围内，确保供电的稳定性。

3. 短路保护：矿井供电系统中可能存在的短路故障对设备和人员安全都会带来较大的威胁。

因此，在矿井供电系统的设计中应充分考虑短路保护措施，采用可靠的短路保护装置，及时切断故障电路，确保系统的正常运行。

4. 漏电保护：由于矿井供电系统存在大量的电气设备和电缆等，因此存在着漏电的风险。

应配置可靠的漏电保护装置，一旦发生漏电事故，能够及时切断电源，保护设备和人员的安全。

5. 可靠性保证：矿井供电系统应具备高度的可靠性，能够在极端环境下稳定运行。

为此，在设计和建设矿井供电系统时，应考虑各种可能的异常情况，采取相应的措施提高系统的可靠性，确保供电的连续性和稳定性。

三、矿井供电系统的改进措施为进一步提高矿井供电系统的可靠性和安全性，可以采取以下措施：1. 安全设备的更新改造：应定期对矿井供电系统的设备进行检修和更新，更换老化的设备，提高设备的安全性和可靠性。

第一章矿井供电系统及采区供电安全一、《煤矿安全规程》对矿井供电的规定及要求：1、矿井应有两回路电源线路。

当任一回路发生故障停止供电时，另一回路应能担负矿井全部负荷。

年产60000t以下的矿井采用单回路供电时，必须有备用电源；备用电源的容量必须满足通风、排水、提升等的要求。

矿井的两回路电源线路上都不得分接任何负荷。

正常情况下，矿井电源应采用分列运行方式，一回路运行时另一回路必须带电备用，以保证供电的连续性。

10kV及其以下的矿井架空电源线路不得共杆架设。

矿井电源线路上严禁装设负荷定量器。

2、对井下各水平中央变（配）电所、主排水泵房和下山开采的采区排水泵房供电的线路，不得少于两回路。

当任一回路停止供电时，其余回路应能担负全部负荷。

主要通风机、提升人员的立井绞车、抽放瓦斯泵等主要设备房，应各有两回路直接由变（配）电所馈出的供电线路；受条件限制时，其中的一回路可引自上述同种设备房的配电装置。

本条上述供电线路应来自各自的变压器和母线段，线路上不应分接任何负荷。

本条上述设备的控制回路和辅助设备，必须有与主要设备同等可靠的备用电源。

3、严禁井下配电变压器中性点直接接地。

严禁由地面中性点直接接地的变压器或发电机直接向井下供电。

4、普通型携带式电气测量仪表，必须在瓦斯浓度1.0%以下的地点使用，并实时监测使用环境的瓦斯浓度。

5、井下不得带电检修、搬迁电气设备、电缆和电线。

检修或搬迁前，必须切断电源，检查瓦斯，在其巷道风流中瓦斯浓度低于1.0%时，再用与电源电压相适应的验电笔检验；检验无电后，方可进行导体对地放电。

控制设备内部安有放电装置的，不受此限。

所有开关的闭锁装置必须能可靠地防止擅自送电，防止擅自开盖操作，开关把手在切断电源时必须闭锁，并悬挂“有人工作，不准送电”字样的警示牌，只有执行这项工作的人员才有权取下此牌送电。

6、操作井下电气设备应遵守下列规定：（一）非专职人员或非值班电气人员不得擅自操作电气设备。

（二）操作高压电气设备主回路时，操作人员必须戴绝缘手套，并穿电工绝缘靴或站在绝缘台上。

2024煤矿供电系统与电气设备的安全管理培训教案第一章：煤矿供电系统概述1.1 煤矿供电系统的组成1.1.1 电源系统1.1.2 输电系统1.1.3 配电系统1.1.4 用电设备1.2 煤矿供电系统的作用与重要性1.2.1 保障矿井安全生产1.2.2 提高矿井生产效率1.2.3 降低矿井生产成本1.3 煤矿供电系统的技术要求1.3.1 电压等级1.3.2 电流等级1.3.3 供电可靠性第二章：煤矿电气设备的安全管理2.1 电气设备安全管理的重要性2.1.1 预防电气事故2.1.2 保障矿井安全生产2.1.3 提高矿井生产效率2.2 电气设备的分类与性能2.2.1 电动机2.2.2 变压器2.2.3 开关设备2.2.4 电缆2.3 电气设备的安全管理措施2.3.1 设备的选择与安装2.3.2 设备的维护与检修2.3.3 设备的保护与监控第三章：煤矿供电系统的运行与维护3.1 煤矿供电系统的运行管理3.1.1 运行规程的制定与执行3.1.2 运行参数的监测与分析3.1.3 运行设备的调度与控制3.2 煤矿供电系统的维护管理3.2.1 设备的日常检查与维护3.2.2 设备的大修与改造3.2.3 设备的故障处理与分析3.3 煤矿供电系统的节能管理3.3.1 节能措施的制定与实施3.3.2 节能效果的评估与改进3.3.3 节能技术的推广与应用第四章：煤矿电气设备的安全操作与检修4.1 电气设备的安全操作规程4.1.1 设备的启动与停止4.1.2 设备的使用与维护4.1.3 设备的事故处理与报告4.2 电气设备的检修管理4.2.1 检修计划的制定与执行4.2.2 检修工艺与质量要求4.2.3 检修工具与设备的使用4.3 电气设备的故障诊断与排除4.3.1 故障原因的分析与判断4.3.2 故障排除的方法与步骤4.3.3 故障案例的分享与讨论第五章：煤矿供电系统与电气设备的安全事故预防5.1 安全事故的类型与危害5.1.1 触电事故5.1.2 短路事故5.1.3 过载事故5.2 安全事故的预防措施5.2.1 安全制度的建立与执行5.2.2 安全培训与教育5.2.3 安全防护设施的设置与使用5.3 安全事故的处理与应急响应5.3.1 事故应急预案的制定与演练5.3.2 事故现场的处置与救援5.3.3 事故原因的分析与处理第六章：煤矿供电系统的保护与监控6.1 保护装置的种类与作用6.1.1 过电流保护6.1.2 过载保护6.1.3 短路保护6.1.4 接地保护6.2 监控系统的组成与功能6.2.1 监控设备的选择与安装6.2.2 监控信号的传输与处理6.2.3 监控数据的分析与显示6.3 保护与监控系统的运行管理6.3.1 保护与监控设备的维护与检修6.3.2 保护与监控设备的故障处理与分析6.3.3 保护与监控设备的使用与培训第七章：煤矿电气设备的故障诊断与维修7.1 故障诊断的方法与技术7.1.1 故障诊断的基本原理7.1.2 故障诊断的常用方法7.1.3 故障诊断的实施步骤7.2 电气设备的维修管理7.2.1 维修计划的制定与执行7.2.2 维修工艺与质量要求7.2.3 维修工具与设备的使用7.3 故障案例的分析与讨论7.3.1 故障原因的调查与分析7.3.2 故障处理的方法与步骤7.3.3 故障预防的措施与建议第八章：煤矿供电系统的节能技术与管理8.1 节能技术的种类与应用8.1.1 变频调速技术8.1.2 高压变电技术8.1.3 电机优选与节能改造8.2 节能管理的方法与措施8.2.1 节能目标的制定与分解8.2.2 节能指标的监测与分析8.2.3 节能成果的评估与奖励8.3 节能案例的分享与讨论8.3.1 节能改造的项目与效果8.3.2 节能管理的经验与启示8.3.3 节能技术的推广与普及第九章：煤矿电气设备的安全事故案例分析9.1 安全事故的类型与原因9.1.1 触电事故9.1.2 短路事故9.1.3 过载事故9.1.4 设备故障事故9.2 安全事故的处理与应急响应9.2.1 安全事故的报告与调查9.2.2 安全事故的处理与分析9.2.3 安全事故的预防与应对9.3 安全事故案例的分享与讨论9.3.1 安全事故的教训与反思9.3.2 安全事故的整改与改进9.3.3 安全事故的防范与措施10.1.1 培训目标的达成与评估10.1.2 培训效果的反馈与改进10.1.3 培训成果的巩固与持续10.2 安全管理知识的巩固与提升10.2.1 安全管理原理与方法的掌握10.2.2 安全操作技能的培养与训练10.2.3 安全意识的提高与养成10.3 安全管理实践的应用与创新10.3.1 安全管理政策的贯彻与实施10.3.2 安全管理制度的完善与优化10.3.3 安全管理成果的推广与创新重点和难点解析一、煤矿供电系统的组成及其作用与重要性二、煤矿电气设备的安全管理三、煤矿供电系统的运行与维护四、煤矿电气设备的安全操作与检修五、煤矿供电系统与电气设备的安全事故预防六、煤矿供电系统的保护与监控七、煤矿电气设备的故障诊断与维修八、煤矿供电系统的节能技术与管理九、煤矿电气设备的安全事故案例分析。
