文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!信号配时是交通工程中的一个重要概念，它涉及到交通信号灯的设置和时间分配，以优化交通流量和提高道路安全性。
交通信号配时方案设计1.交通流量调查：首先需要对路口周围的交通流量进行调查。
可以使用交通录像或者交通流量传感器等工具记录不同时间段内的车流量和行人流量。
2.信号配时区间划分：根据交通流量调查结果，将一天划分为不同的时间区间，如早高峰、晚高峰等。
每个时间区间内的交通流量情况可能不同，需要针对不同时间区间制定不同的信号配时方案。
3.信号控制方式选择：根据具体情况选择适合的信号控制方式，常见的有定时控制、感应控制和红绿灯相位控制等。
不同的控制方式适合不同的交通流量情况。
4.交通流量分析：根据交通流量调查结果，对每个时间区间内的交通流量进行分析。
将路口划分为主要道路和次要道路，分析车流量和行人流量的分布以及高峰期的特点。
根据不同的信号控制方式，确定每个时间区间内的信号配时方案。
5.信号时间分配：根据分析结果，确定每个信号相位的时间分配。
主要道路和次要道路的信号时间分配可以根据车辆和行人流量的比例来确定。
为了提高交通效率和安全性，应尽量减少交通拥堵和等待时间。
6.信号配时优化：在确定了初步配时方案后，可以利用交通仿真软件进行配时优化。
通过模拟车辆和行人的运动情况，评估不同方案的交通效果，找出最优的配时方案。
7.实施和监控：完成配时方案后，需要进行实施并监控效果。
可以通过实地观察、交通流量调查和交通仿真等方法来评估配时方案的有效性和可行性。
如果发现存在问题，可以进行调整和优化。
8.定期评估和更新：交通信号配时方案需要定期评估和更新。
随着交通流量和城市发展的变化，原始方案可能不再适用。
需要根据实际情况进行调整和更新，以保持交通信号配时方案的有效性和适用性。
通过以上步骤，一个合理的交通信号配时方案可以有效地提高路口交通的效率和安全性，减少交通拥堵和等待时间，提高交通运输的顺畅性和便捷性。
信号配时计算方法
1、计算信号配时常用公式
（1）信号周期：各相位信号灯轮流显示一次所需时间的总和，可用式（4-1）表示： Y
L C -+=
155.10 式（4-1） 其中：C 0 ——信号最佳周期（秒）； L ——周期总损失时间（秒），其计算如式（4-2）：
∑=-+=n
i i i i A I l L 1)( 式（4-2）
其中：l ——车辆启动损失时间，一般为3秒；
I ——绿灯间隔时间，即黄灯时间加全红灯清路口时间，一般黄灯为3秒，全
红灯为2-4秒；
A ——黄灯时间，一般为3秒；
n ——所设相位数；
Y ——组成周期全部相位的最大流量比之和，即
∑==n
i i i Y Y Y 1),max ( 式（4-3）
Y i ——第i 个相位的最大流量比，即
i i i s q Y /= 式（4-4） q i ——第i 相位实际到达流量（调查得到）；
s i ——第i 相位流向的饱和流量（调查得到）。
（2）绿信比：各相位所占绿灯时间与周期时间之比。
Y
Y Y MAX G g i i e el ),(1
= 式（4-5） 式中：g el ——有效绿灯时间（秒）；
G e ——C 0 –L ； G e1 ——第一相位有效绿灯时长，用上式也可求得其他相位有效绿灯时长。
各相位实际显示绿灯时间：
L A g g e +-= 式（4-6） 每一相位换相时四面清路口全红时间：
i i i A I r -= 式（4-7）
r i ——第i 相全红时间（秒）； I i ——第i 相绿灯间隔时间（秒）； A i ——第i 相黄灯时间（秒）。

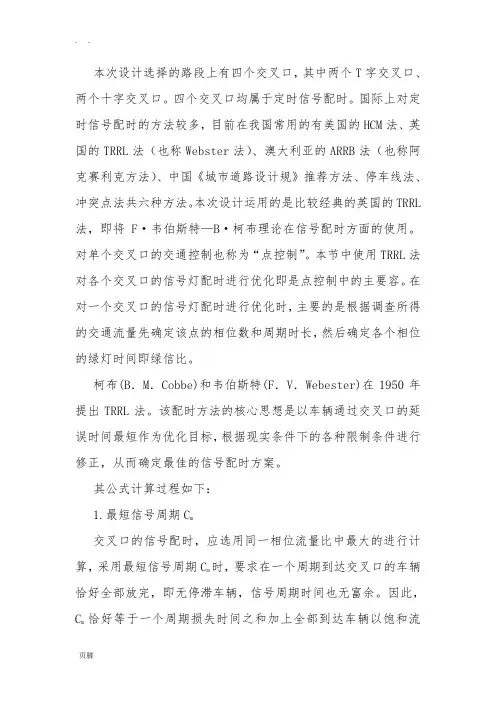

本次设计选择的路段上有四个交叉口，其中两个T字交叉口、两个十字交叉口。
四个交叉口均属于定时信号配时。
国际上对定时信号配时的方法较多，目前在我国常用的有美国的HCM法、英国的TRRL法（也称Webster法）、澳大利亚的ARRB法（也称阿克赛利克方法）、中国《城市道路设计规》推荐方法、停车线法、冲突点法共六种方法。
本次设计运用的是比较经典的英国的TRRL 法，即将F·韦伯斯特—B·柯布理论在信号配时方面的使用。
对单个交叉口的交通控制也称为“点控制”。
本节中使用TRRL法对各个交叉口的信号灯配时进行优化即是点控制中的主要容。
在对一个交叉口的信号灯配时进行优化时，主要的是根据调查所得的交通流量先确定该点的相位数和周期时长，然后确定各个相位的绿灯时间即绿信比。
柯布(B．M．Cobbe)和韦伯斯特(F．V．Webester)在1950年提出TRRL法。
该配时方法的核心思想是以车辆通过交叉口的延误时间最短作为优化目标，根据现实条件下的各种限制条件进行修正，从而确定最佳的信号配时方案。
其公式计算过程如下：1.最短信号周期C m交叉口的信号配时，应选用同一相位流量比中最大的进行计算，采用最短信号周期C m时，要求在一个周期到达交叉口的车辆恰好全部放完，即无停滞车辆，信号周期时间也无富余。
因此，C m恰好等于一个周期损失时间之和加上全部到达车辆以饱和流量通过交叉口所需的时间，即：1212nm m m m nV V VC L C C C S S S =++++（4-8）式中：L ——周期损失时间（s ）；——第i 个相位的最大流量比。
由（4-8）计算可得：111m niL L C Yy ==--∑ （4-9）式中：Y ——全部相位的最大流量比之和。
2.最佳信号周期C 0最佳周期时长C 0是信号控制交叉口上，能使通车效益指标最佳的交通信号周期时长。
若以延误作为交通效益指标，使用如下的Webster 定时信号交叉口延误公式：122(25)32(1)0.65()2(1)2(1)C x C d x x q x q λλλ+-=+--- （4-10）式中：d ——每辆车的平均延误； C ——周期长（s ）；λ——绿信比。
