2011一级建造师《机电工程》讲义辅导(6)

正保远程教育旗下品牌网站 美国纽交所上市公司(NYSE:DL)建设工程教育网/ 一级建造师考试辅导《机电工程管理与实务》第一章第三节讲义6掌握工业管道安装的技术要求1H413032 掌握工业管道安装的技术要求一、工业管道的基本识别色、识别符号和安全标识二、工业管道安装技术要求（一）一般规定了解9条规定（二）热力管道安装要求掌握6条要求（三）高压管道安装要求【例3】（2011真题）高压管道安装的要求包括（ ）。

A.管道组成件必须有制造厂质量证明文件B.管道支架应按设计图纸施工C.管道安装时应使用正式管架固定D.安装误差可以通过修改密封垫厚度补偿E.管线安装如有间断，应及时封闭管口【正确答案】BCE【答案解析】高压管道安装要求：1.所有的管子、管件、阀门及紧固件等，必须附有材料证明、焊接登记表、焊接试样试验结果、焊缝透视结果、配件合格证及其他验收合格证等证明文件；2.管道支架应按设计图纸制作与安装。

管道安装时应使用正式管架固定，不宜使用临时支撑或铁丝绑扎；3.管道安装前先找正，固定设备、阀门等。

同径、同压的管段、管件在安装前要求进行水压强度试验时，可以连通试压；预装成整体吊装的组合件可以单独试压。

经水压试验后的管段必须进行清洗和吹洗；4.高压管道的安装应尽量减少和避免固定焊口，特别是在竖直管道上，一般不应布置固定焊口；5.焊接连接的直管段长度不得小于500mm ；每5m 长的管段只允许有一个焊接口；6.安装管道时，不得用强拉、强推、强扭或修改密封垫厚度等方法来补偿安装误差。

管线安装如有间断，应及时封闭管口。

管线上仪表取源部位的零部件应和管道同时安装。

参见教材P54、55。

1H413033 掌握工业管道吹洗与试压的要求一、吹洗介质的选用了解几种吹洗介质的适用场合二、管道吹洗的一般规定了解7条规定，掌握1、4、7三、管道的耐压试验（一）液压试验1.液压试验一般使用洁净水作为试验介质，当对奥氏体不锈钢管道或者连有奥氏体不锈钢管道或者设备的管道进行液压试验时，水中氯离子含量不得超过25ppm 。

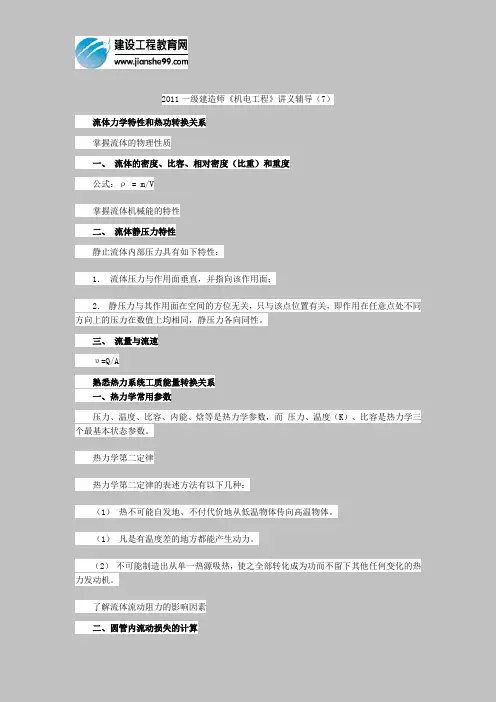

2011一级建造师《机电工程》讲义辅导（7）流体力学特性和热功转换关系掌握流体的物理性质一、流体的密度、比容、相对密度（比重）和重度公式：ρ = m/V掌握流体机械能的特性二、流体静压力特性静止流体内部压力具有如下特性：1．流体压力与作用面垂直，并指向该作用面；2．静压力与其作用面在空间的方位无关，只与该点位置有关，即作用在任意点处不同方向上的压力在数值上均相同，静压力各向同性。

三、流量与流速υ=Q/A熟悉热力系统工质能量转换关系一、热力学常用参数压力、温度、比容、内能、焓等是热力学参数，而压力、温度（K）、比容是热力学三个最基本状态参数。

热力学第二定律热力学第二定律的表述方法有以下几种：（1）热不可能自发地、不付代价地从低温物体传向高温物体。

（1）凡是有温度差的地方都能产生动力。

（2）不可能制造出从单一热源吸热，使之全部转化成为功而不留下其他任何变化的热力发动机。

了解流体流动阻力的影响因素二、圆管内流动损失的计算（一）沿程阻力计算（二）局部阻力计算三、经济管径在的确定υ=Q/A机电工程材料的分类和性能按材料的物理化学属性将材料分为：金属材料、无机非金属材料、复合材料。

一、金属材料（一）黑色金属又称为钢铁材料，按照碳质量分数的含量不同，可以分为生铁和钢。

1．生铁：碳质量分数含量大于2%的为生铁。

2．钢：碳质量分数含量小于2%的为钢。

（二）有色金属铁金属以外的其它金属及合金统称这有色金属材料。

二、无机非金属材料（一）硅酸盐材料是以天然矿物或人工合成的各种化合物为基本原料，经粉碎、配料、成型和高温烧结等工序制成的无机非金属固体材料。

包括水泥、玻璃、耐火材料和陶瓷。

（二）高分子材料1．塑料2．橡胶3．纤维（1）人造纤维（2）合成纤维4．涂料三、复合材料。

2011一级建造师考试《机电工程》模拟试题6
33、背景材料：
某机电安装企业中标了以保本价为目标的机电安装工程，工程材料费占工程造价60%，工程设备由业主提供，按照合同规定，若当地主管部门有明确的调价规定可以执行。

由于该企业注重项目成本各阶段的控制，对成本控制的内容责任落实，重点突出，方法得当，司时按规定结算作了上调价，因此工程竣工后也取得了较好的经济效益。

问题：
（1）构成工程直接费的主要因素是什么?
（2）简述项目成本控制的四个阶段。

（3）项目成本控制的重点是什么?针对工程特点举例说明。

（4）简述施工过程项目成本控制的内容。

（5）简述质量成本如何控制。

分析与参考答案：
（1）材料、人工、机械台班预算价格及调价规定是预算定额的主要因素，是构成工程直接费的主要因素。

（2）成本控制的四个阶段是：工程投标阶段、施工准备阶段、施工阶段、竣工交付使用及保修阶段。

（3）成本控制的重点是可变成本。

因材料费占工程造价60%，比重大应重点控制。

（4）施工过程项目成本控制的内容是材料成本、工程设备成本、人工成本、施工机械费成本、质量成本。

（5）控制质量成本，首先从质量成本核算开始，而后是质量成本分析和质量成本控制。

2011 一级建造师机电实务考点知识点1.采用固定总价合同的风险固定总价合同中，承包商承担了较大的风险，业主的风险较小。

承包商的风险主要有两个方面：一是价格风险，二是工作量风险。

价格风险有报价计算错误、漏报项目、物价和人工费上涨等；工作量风险有工程量计算错误、工程范围不确定、工程变更或者由于设计深度不够所造成的误差等。

2. 合同变更包括哪几种?1.工程变更包括：工程量变更、工程项目变更、进度计划变更、施工条件变更等。

2.设计变更包括：更改有关标高、基线、位置和尺寸3.如何确定工程变更的责任与补偿?（1）由于业主要求、政府部门要求、环境变化、不可抗力、原设计错误等导致的设计修改，应该由业主承担责任；由此所造成的施工方案的变更以及工期的延长和费用的增加应该向业主索赔。

（2）业主向承包人授标前（或签订合同前），可以要求承包人对施工方案进行补充、修改或做出说明，以便符合业主的要求。

在授标后（或签订合同后）业主为了加快工期、提高质量等要求变更施工方案，由此所引起的费用增加可以向业主索赔。

（3）由于承包人的施工过程、施工方案出现错误、疏忽而导致设计的修改，应该由承包人承担责任。

（4）施工方案变更要经监理工程师的批准，不论这种变更是否会对业主带来好处（如工期缩短、节约费用）。

4. 合同风险及防范1.风险的类型：按产生的原因，分为人员风险、材料设备风险、经济风险、政治及社会风险、自然环境风险、组织协调风险等。

2.风险的防范措施·风险回避：充分利用合同条款（如增设保值条款；增设防范风险合同条款；增设利于承包商的支付条款等）；减少承包方资金和设备的投入。

·风险分散和转移：向保险公司投保；合理分包，向分包商转移风险。

·风险自留·损失控制：从管理、组织、合同、技术等方面预防损失发生。

5. 合同索赔索赔成立的条件：①与合同相比较，已经造成了实际的额外费用支出或工期损失。

②造成费用增加或工期损失的原因不是由于承包方的过失。
