通过调整闭环电码化入口电流来解决邻线干扰的问题

通过调整闭环电码化入口电流来解决邻线干扰的问题通过调整闭环电码化入口电流来解决邻线干扰的问题电务检测所张浩淮南线合肥东至裕溪口段的ZPW-2000A轨道区段有时会出现邻线电码化干扰，导致机车信号错误显示的隐患。

经过反复分析和现场模拟试验，发现主要原因都是邻线电码化的发送电平调整的太高，在特定的条件下就会出现邻线干扰，影响机车信号的正常运用。

较好的处理办法就是调低邻线电码化的入口电流值，以降低邻线信号的干扰强度。

一、隐患概括2010年3月26日，上海局的电务检测车在合肥枢纽的三十里铺站由III道侧线通过（直进弯出），在SWN信号机内方区段检测到载频为2600-2 HZ，低频为26.8HZ的HU码干扰近200mV，机车信号显示HU灯，干扰长度为400米左右。

图1 电务检测车在SWN内方监测到的干扰二、原因分析1. 三十里铺站简介三十里铺站为合肥枢纽组成的一部分，是合宁、淮南两条干线的交汇站。

该站共设有六股道，其中站内的II、I道分别为淮南线的上下行线；IV、III道为合宁线上下行线，5、6道为到发线。

同时，该站为C2列控区段站场，采用了K5B型微机联锁、和利时列控中心、股道采用列控编码的ZPW-2000A移频轨道电路，站内道岔区段为25HZ轨道电路，正线采用预叠加发码的方式进行发码。

图2 三十里铺站当时进路情况（侧线通的为电务检测车、站内停的为普通车）2. 机车信号受到干扰时的站场情况通过微机监测回放显示，当时的三十里铺站站内总共有两条进路：一条是车站值班员排列的接合肥方向到芜湖方向的电务检测车直进弯出进路，即由X 进站接车站III道，经过III道由XIII侧线发车前往芜湖方向；另一条进路是接芜湖方向SW的正线I道停车的普通车进路。

SW内方是10DG轨道区段，SWN 内方是4DG轨道区段，经核对图纸和现场确认了4DG和10DG轨道区段长度都是420米。

因此，确认受到干扰的区段就是4DG轨道区段。

3. 现场分析首先，我们对室外设备进行了细致的检查。

ZPW-2000A型闭环电码化调试方法1、前言ZPW-2000A型闭环电码化，是在ZPW-2000A型站内电码化系统设备的基础上，增加了闭环检测功能的改进型系统，能为主体化机车信号提供可靠的地面信息。

能够在电码化设备使用中监督移频信号传输的正确性，防止列车因机车信号接收不到移频信息而延误行车，为维修单位及时发现设备故障提前维修提供保障。

该系统由电码化发送设备、传输通道、电码化闭环检测设备等构成。

其中闭环检测调整器和检测盘是该型检测系统的核心设备。

2、工法特点2.1使用模拟电路模拟各种信号开放，模拟轨道电路占用情况对发送设备，检测设备进行模拟试验。

2.2通过模拟试验可以彻底的发现施工或设计造成的错误，为工程正式开通节约工期创造条件。

2.3工法原理简单易学，便于推广使用。

3、适用范围适用于二线制和四线制ZPW-2000A闭环电码化检测系统。

4、二线制和四线制ZPW-2000A闭环电码化工作原理及调试原理4.1设备工作原理二线制和四线制ZPW-2000A闭环电码化检测系统都是由发送器、发送调整器、传输通道、检测调整器、检测盘、报警电路组成。

区别在于二线制闭环系统传输通道与轨道电路共用通道，由信号楼内到轨边设备的条件电缆只有两条线，四线制闭环系统的传输通道是与轨道电路的通道分开的，由信号楼内到轨边设备的条件电缆有四条线。

两种设备的工作原理图如下：二线制闭环电码化系统原理图四线制闭环电码化系统原理图不论二线制闭环电码化还是四线制闭环电码化，工作原理相同：发送器发出的移频编码经过发送调整器调整后经过接点电路控制，由传输通道发送到室外轨道电路的一端，经钢轨传递再由轨道电路另一端的接收通道传回室内的检测调整器，调制后进入检测盘，由检测盘对接收的信号强度、载频进行分析后控制BJJ报警继电器的吸起和落下。

当传输回路完整时，若检测盘接收到符合条件的移频信号则使BJJ吸起，若接收不到信号或收到的信号强度低、载频不对时则使BJJ落下报警。

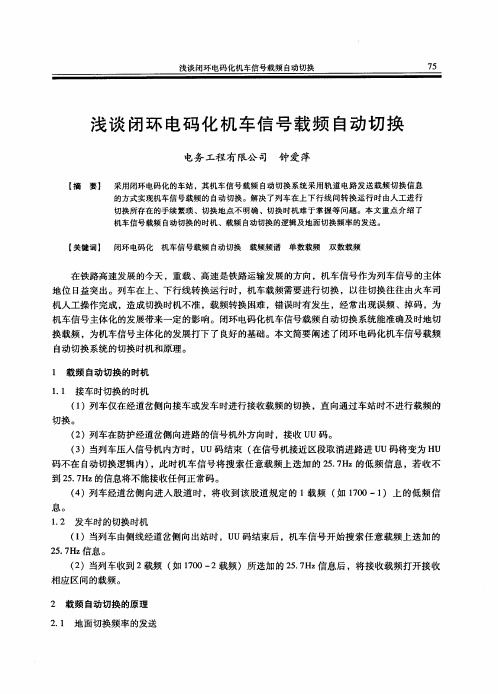

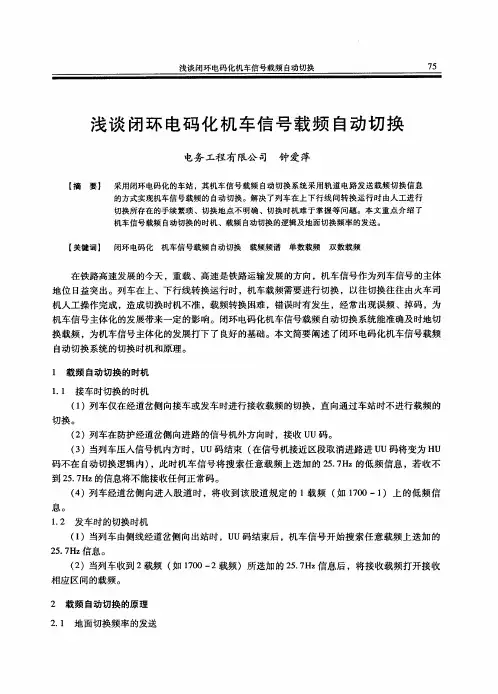

（） ４ 列车经道岔侧 向进入股道时 ，将 收到该股道规定 的 １ 载频 （ １０ 如 ７ ０—１ ）上 的低频信
息。 １ ２ 发 车时 的切换 时机 ．
（ ）当列 车 由侧 线经 道岔侧 向 出站 时 ，Ｕ １ Ｕ码结 束后 ，机 车信 号 开始 搜 索 任意 载 频上 迭 加 的 ２ ． Ｈ 信息 。 ５７ ｚ
率码 ，机 车在 进人 区间 收到此 信息 时 ，即可使 机车 信号 切换 为接 收上行 ２ ０ ／ ６ ０载频 。 ００ ２０
图 ３ 车站两端上 下行 变化时 自动切换信息发送
为避 免列 车在 离去 区段 因某 些原 因未 能 切 换 成 功 ，而 导致 接 收 到 邻线 干扰 码 ，在 这种 情 况 下 ，将该 离去 区段 的轨道 电路 划分 为不超 过 ６０ 的长 度 。 ０ｍ ２ ２ 载频 自动 切换 的逻辑 ． （ ）当机 车接 收到 １０ １ ７０—１＋ ５７时 ， 自动切 换至 仅接 收 １０ ２． ７０—１ 态 ； 状 （ ）当机 车接 收到 ２０ ２ ３０—１ ５７时 ， 自动切 换至 仅接 收 ２０ ＋２． ３０—１ 态 ； 状 （ ）当机 车接 收到 ２０ ３ ００—１ ５７时 ， 自动切 换至 仅接 收 ２０ ＋２． ００—１ 态 ； 状
信息 机 车信号 ，收到此 信息后 ， 自动切换 为 ２０ ／６ ０载 频 。 ００２ ０
（ ）当车 站两 端 区间线路 有 上 下行 的变 化 时 ，如 进 站 时 为下 行 ，出站 后 为 上 行 区间 （ 图 ３ 如
３ ，载频 的切换 在 区 间第 一 离 去 区 段 进 行 ，车 站 正 线 的 载 频 宜 与 接 近 车站 区 间 方 向 载 频 相 同 ） （ １０ 如 ７０—２ ，当列 车压 人 区间时 ，在第 一离 去 区段发送 ２秒 ２０ ２＋ ５７后 恢 复正 常 上行 频 ） ００— ２ ．

二
成立时间
、 小组类型
小
组
注册编号
概 活动课题 况
活动时间
活动次数
信号工程QC小组 2005年4月18日
现场攻关型
DW2005-03 攻克站内闭环电码化设备调试难题
2005年4月18日 ~2005年11 月30日 24次
小组组成及人员状 况
序号 姓名 年龄 性别 职称 组内职务
1 赵占雷 29
男
工程师 组长
的理解和以往轨道电路换装经验，深入地探讨，并在实 践中不断改进优化，总结出一套切实可行的闭环电码化 调试方案。
2005年10月15日，指挥部组织对商北II场的一个股 道轨道电路和一个道岔区段进行换装试验，以取得现场 实际数据，确保换装开通顺利。
（一）调试试验步骤
1、审核设计图纸，结合有关闭环电码化知识， 确认设计意图与现场实物相符。
设备陈旧 老化
QC 小 组 无施工经 验
分析结论： 从我们现场调查和分析发现，影 响站内闭环电码化设备调试的困难主 要是： 1、新技术，尚无切实可行的调试 方案。 2、设备型号和配线不统一，需要 多种调试方案。
五、预期目标
小组根据现状调查和统计 分析， 确定总活动目标：
确保闭环电码化设备换装 一步到位
4、经济效益
QC活动的开展，给参与人员提供了技术保障， 避免了施工中盲目施工而造成返工。
（一）总结经验，对站内闭环电码化施工经验 进行汇总，对今后闭环电码化工程施工给予参 考。 （二）加强学习和教育，不断提高QC小组成员 理论水平和运用TQC方法及工具结局质量问题的 能力。 （三）加强交流与合作，同兄弟单位交流施工 经验，总结施工教训，为今后施工打下良好基 础。
➢2、四线制480轨道电路站内闭环电码化是一项新技术 ，新设备多，技术要求高。

第一章基本原理概述1.1 站内电码化的概念列车在区间运行时，机车信号都能不间断地反映地面信号机的显示状态。

当列车通过车站时，机车信号将无法正常工作。

为了使机车通过站内时机车信号不间断地工作，就必须对站内轨道电路实施电码化，即站内到发线及正线上的轨道电路能够传输根据列车运行前方信号机的显示所编制的各种信息。

站内电码化设备的主要任务是保证机车信号在站内正线上能够连续显示，在站内到发线也能够显示地面信号信息。

站内电码化设备在列车进入站内正线或到发线股道后，按照列车接近的地面信号显示，通过轨道电路向列车发送信息，在列车出清该区段后，恢复站内轨道电路的正常工作。

1.2 站内电码化的分类目前国内轨道电路电码化大致分为四类：切换式、叠加式、预发码式、闭环式站内电码化。

在设计电码化时，可根据轨道电路制式及运营需要，确定实施何种类型的电码化。

所谓“切换式”，即钢轨通过发码的接点条件，平时固定接向轨道电路设备，当需要向轨道发码时，切换到发码设备，轨道电路设备停止工作；当发码结束后，自动转接到轨道电路设备，恢复正常轨道电路状态。

当列车以较高速度通过站内较短的轨道电路区段时，由于传输继电器有0.6s的落下时间，因此经常造成“掉码”，使机车信号不能连续工作，不利于行车安全。

因此又出现了叠加方式的站内电码化，即当发码条件构成后，将移频轨道电路叠加在原轨道电路上，两种类型的轨道电路由隔离器隔离而互不影响。

机车信号连续显示的要求，所以站内正线采用预发码方式，即当列车压入前方区段本区段即向轨道发送信息。

为了及早发现和解决电码化电路存在的问题，保证电码化电路的完整性，需要对电码化电路实行闭环检查，即采用闭环电码化。

1.3 站内电码化的范围及技术要求1.3.1 经道岔直向的接车进路和自动闭塞区段经道岔直向的发车进路中的所有轨道电路区段、经道岔侧向的接车进路中的股道区段，应实施股道电码化。

1.3.2 在最不利条件下，入口电流应满足机车信号可靠工作的要求。

车站闭环电码化系统技术原理（讲稿）车站闭环电码化系统技术原理在信号系统设备中，车站电码化是一个重要的组成部分，它对于加强站内行车安全以及机车信号的发展起着重要作用。

但是到目前为止，车站电码化一直是一个薄弱环节，存在主要的问题是：机车信号信息是否确实发送到了轨道上，并未得到有效的检测（现有的检测报警电路只是检测发送设备本身是否正常工作，而不能检测整个系统的工作是否完好）。

随着列车运行速度进一步提高，装备主体机车信号已势在必行，这对地面信息发送设备的安全可靠性提出了更高的要求，对地面设备来说，首先应实现地面设备信息发送的闭环检测，即能够实时全程检测机车信号信息是否确实发送至轨道，否则，系统将立即作出反应并发出设备故障报警。

在ZPW-2000A（包括UM系列）自动闭塞区段，列车通过车站有转线运行（即由上行线转下行线或由下行线转上行线）时，存在着需要由列车司机使用开关进行机车信号接收载频切换的问题，而这种切换操作是比较复杂的，一旦操作失误，将可能对行车安全造成威胁，因此，机车信号载频的自动切换是十分必要的。

车站闭环电码化及机车信号载频自动切换系统是为实现上述功能而设计的。

主要是满足机车信号主体化和列车超速防护的需要，解决了以下三个有关问题：一是在一定程度上和一定—1 —范围内解决了电码化邻线干扰问题；二是解决了绝大部分发码电路的实时检测问题；三是解决了机车信号接收载频自动识别和切换问题。

一、闭环电码化检测系统1.技术原则1.1电码化闭环检测定义为从机车入口端对叠加在既有站内轨道电路上的移频信号进行检测。

该方式即为闭环检测；1.2闭环检测的范围包括正线接车进路、发车进路及侧线股道；1.3正线接车进路（含股道）、正线发车进路的闭环检测，在进路未建立或进路建立、列车驶入进路前按闭环检测的方式对各区段进行实时检测；1.4每个侧线股道单独设臵闭环检测，在检测允许时间内，按股道两端交替发送移频信号（暂定1分钟），进行闭环检测；1.5检测结果用闭环检测继电器（BJJ）动作表示。

车站ZPW-2000系列电码化邻线干扰的探究禹雪松，王雪亮(固安信通信号技术股份有限公司，河北廊坊 065500)摘要：在实际运营过程中，车站电码化存在邻线干扰的迹象，依据轨道电路传输知识和电磁场理论，对车站电码化邻线干扰产生的原因及其影响因素进行初探，并结合现场实际测试，提出仿真模型，为现场电码化的调整维护提供理论支持和合理化建议。

关键词：电码化；邻线干扰；仿真中图分类号：U284.2 文献标志码：A 文章编号：1673-4440(2020)Z1-0045-05Study on Interference from Adjacent Lines inStation ZPW-2000 Series Coding SystemAbstract: As interference from adjacent lines occur in the operation of station coding systems, according to transmission knowledge of track circuits and theory of electromagnetic fi eld, the paper discusses the causes and influencing factors of such interference in station coding systems, and proposes simulation models taking on-site tests into consideration, so as to provide theoretical support and reasonable suggestions for the adjustment and maintenance of the on-site coding systems.Keywordss: coding; interference from adjacent line; simulationDOI: 10.3969/j.issn.1673-4440.2020.Z1.0111　概述根据铁标《铁路车站电码化技术条件》（TB/T 2465-2010）中的定义，电码化⸺由轨道电路转发或叠加机车信号信息技术的总称。

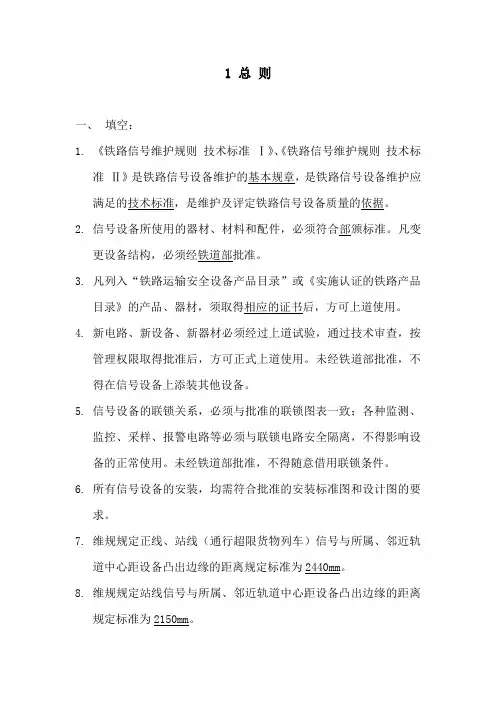

1 总则一、填空：1.《铁路信号维护规则技术标准Ⅰ》、《铁路信号维护规则技术标准Ⅱ》是铁路信号设备维护的基本规章，是铁路信号设备维护应满足的技术标准，是维护及评定铁路信号设备质量的依据。

2.信号设备所使用的器材、材料和配件，必须符合部颁标准。

凡变更设备结构，必须经铁道部批准。

3.凡列入“铁路运输安全设备产品目录”或《实施认证的铁路产品目录》的产品、器材，须取得相应的证书后，方可上道使用。

4.新电路、新设备、新器材必须经过上道试验，通过技术审查，按管理权限取得批准后，方可正式上道使用。

未经铁道部批准，不得在信号设备上添装其他设备。

5.信号设备的联锁关系，必须与批准的联锁图表一致；各种监测、监控、采样、报警电路等必须与联锁电路安全隔离，不得影响设备的正常使用。

未经铁道部批准，不得随意借用联锁条件。

6.所有信号设备的安装，均需符合批准的安装标准图和设计图的要求。

7.维规规定正线、站线（通行超限货物列车）信号与所属、邻近轨道中心距设备凸出边缘的距离规定标准为2440mm。

8.维规规定站线信号与所属、邻近轨道中心距设备凸出边缘的距离规定标准为2150mm。

9.维规规定25mm以下的继电器箱及表示器等设备与所属、邻近轨道中心距设备凸出边缘的距离规定标准为1400mm。

10.各种基础或支持物无影响强度的裂纹，安设稳固，其倾斜限度不得超过10mm，高柱信号机机柱的倾斜限度不得超过36mm，在路基斜坡的基础或设备,易受洪水、台风侵袭、路基变形和不利于设备维护的处所，应采取加固等措施；各种室外设备的周围应硬面化保持平整、不积水，不影响道床排水。

11.电气接点须清洁、压力适当、接触良好，接点片磨耗不得超过厚度的1/2。

12.用500V兆欧表测量电气器件的绝缘电阻不小于5MΩ。

13.熔断器、断路器安装符合标准，安装牢固、接触良好，起到分级防护作用。

14.熔断器、断路器容量须符合设计规定，无具体规定的情况下，其容量应为最大负荷电流的1.5~2倍。

第一章基本原理概述1.1 站内电码化的概念列车在区间运行时，机车信号都能不间断地反映地面信号机的显示状态。

当列车通过车站时，机车信号将无法正常工作。

为了使机车通过站内时机车信号不间断地工作，就必须对站内轨道电路实施电码化，即站内到发线及正线上的轨道电路能够传输根据列车运行前方信号机的显示所编制的各种信息。

站内电码化设备的主要任务是保证机车信号在站内正线上能够连续显示，在站内到发线也能够显示地面信号信息。

站内电码化设备在列车进入站内正线或到发线股道后，按照列车接近的地面信号显示，通过轨道电路向列车发送信息，在列车出清该区段后，恢复站内轨道电路的正常工作。

1.2 站内电码化的分类目前国内轨道电路电码化大致分为四类：切换式、叠加式、预发码式、闭环式站内电码化。

在设计电码化时，可根据轨道电路制式及运营需要，确定实施何种类型的电码化。

所谓“切换式”，即钢轨通过发码的接点条件，平时固定接向轨道电路设备，当需要向轨道发码时，切换到发码设备，轨道电路设备停止工作；当发码结束后，自动转接到轨道电路设备，恢复正常轨道电路状态。

当列车以较高速度通过站内较短的轨道电路区段时，由于传输继电器有0.6s的落下时间，因此经常造成“掉码”，使机车信号不能连续工作，不利于行车安全。

因此又出现了叠加方式的站内电码化，即当发码条件构成后，将移频轨道电路叠加在原轨道电路上，两种类型的轨道电路由隔离器隔离而互不影响。

机车信号连续显示的要求，所以站内正线采用预发码方式，即当列车压入前方区段本区段即向轨道发送信息。

为了及早发现和解决电码化电路存在的问题，保证电码化电路的完整性，需要对电码化电路实行闭环检查，即采用闭环电码化。

1.3 站内电码化的范围及技术要求1.3.1 经道岔直向的接车进路和自动闭塞区段经道岔直向的发车进路中的所有轨道电路区段、经道岔侧向的接车进路中的股道区段，应实施股道电码化。

1.3.2 在最不利条件下，入口电流应满足机车信号可靠工作的要求。

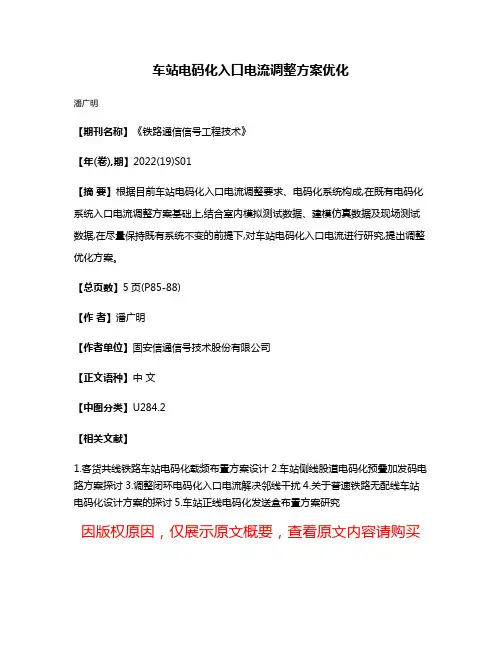

车站电码化入口电流调整方案优化
潘广明
【期刊名称】《铁路通信信号工程技术》
【年(卷),期】2022(19)S01
【摘要】根据目前车站电码化入口电流调整要求、电码化系统构成,在既有电码化系统入口电流调整方案基础上,结合室内模拟测试数据、建模仿真数据及现场测试数据,在尽量保持既有系统不变的前提下,对车站电码化入口电流进行研究,提出调整优化方案。

【总页数】5页(P85-88)
【作者】潘广明
【作者单位】固安信通信号技术股份有限公司
【正文语种】中文
【中图分类】U284.2
【相关文献】
1.客货共线铁路车站电码化载频布置方案设计
2.车站侧线股道电码化预叠加发码电路方案探讨
3.调整闭环电码化入口电流解决邻线干扰
4.关于普速铁路无配线车站电码化设计方案的探讨
5.车站正线电码化发送盒布置方案研究
因版权原因，仅展示原文概要，查看原文内容请购买。

如有你有帮助，请购买下载，谢谢！车站闭环电码化及机车信号载频自动切换技术方案北京全路通信信号研究设计院2004 年 10 月一、电码化闭环检测系统1、正线电码化的闭环检测（1）发码和检测以车站下行正线为例加以说明：将正线分为三个发码区：咽喉区接车进路、股道和发车进路分别由三个ZPW2000发送盒,（如附图一所示）。

平时，发送盒对本发码区内各区段发检测码，当防护该进路的信号机（图中为X或XI）开放后，由发送盒向其各区段同时发码（图例中为轨道电路受电端发码）。

在发码的同时，车站正线电码化检测盒JC在各轨道电路区段的送电端的室内隔离器处检测电码化信息。

若某区段未收到发码信息时，检测盒所控制的报警检测继电器BJJ落下，向故障检测系统报警，必要时可关闭防护该进路的信号机。

发送盒不断向各区段发码，不过在该号机关闭接车进路未建立时，发送与机车信号无关的检测信息27.9Hz，用以随时检测发码系统的完整性。

发送盒通过匹配变压器可同时向5个道电路区段发码，若车站接车或发车进路多于5个区段时，可通过增加设备来解决。

检测盒JC有8路输入，可检测8个轨道区段。

当列车进入正线接车进路或发车进路时，通过条件将检测盒JC的报警切断，当进路解锁后，发送盒FS恢复向各区段发送27.9Hz的检测信息并由检测盒JC进行检测。

（2）发码的切断由于闭环检测系统采用了各区段同时发码的方式，列车出清以后的区段，向轨道上发送的信息应及时切断，以防后续列车的冒进，因此，需设一套发码切断系统（如附图一所示）。

相对于每个发码区段设一切断发码继电器QMJ，平时在吸起状态，在每区段的发码电路中，接入QMJ前接点。

当列车出压入下一区段时，本区段切断发码继电器QMJ落下，切断该区段的发码。

（3）正线电码化闭环检测方向的切换本系统在一般车站每条正线设三个发送盒，在工程设计中可按正方向分别称为接车进路发送JFS，发车进路发送FFS和正线股道发送IGFS。

当办理了正线反方向运行的接车或发车进路，通过条件将发码电路和检测电路在本发码段内反转。

铁路行业标准《轨道电路通用技术条件》中将轨道电路定义为：利用铁路线路的钢轨作为导体传递信息的电路系统。

通过轨道电路，可以检测轨道上有无列车（车辆）占用，能发送关于轨道是否空闲与是否完整的信息，起着一个信息发送器的作用，同时还起着通过信号机之间，以及地面设备与机车设备之问信息发送与接收的传输通道的作用。

因而它是铁路列车运行实现自动控制和远程控制的基础设备之一。

站内轨道电路是车站电气集中的基础设备，它的主要功能就是反映轨道区段是否被列车或车列占用。

平时站内轨道电路不发送车载信息，这样就可以保证当列车冒进车站信号时，车载设备接收不到信息，这是一条必须遵守的安全原则。

但是，当列车正常驶入车站时，为了保证车载设备能够正常工作，在适当的时机，相应站内轨道电路必须转发或叠加车载信息。

这就是电码化。

铁道部颁布的《铁路车站电码化技术条件》中对电码化进行了严格定义。

“电码化”即“由轨道电路转发或叠加机车信号信息技术的总称”。

站内电码化预发码技术主要应用于铁路站内，它能保证站内正线电码化轨道电路连续不断地向机车车载设备发送所需的电码化信息，是行车指挥系统的基础设备之一。

我国铁道信号电码化技术源自前苏联。

从20世纪50年代起，我国铁路部分车站就已经开始实施“50Hz交流计数电码化”技术。

20世纪70年代初，开始实施“移频电码化”技术。

20世纪80年代，开始实施“25Hz交流计数电码化”技术。

但是，到1988年前，这些电码化技术仅仅实施于车站内的正线列车进路，而车站站线（下称侧线）列车进路未实施该技术。

而且，在有双进、双出口的车站和有弯进直出或直进弯出的车站，其正线接车进路也未实施电码化技术。

因此，这一时期的电码化技术处于正线电码化阶段，它仅仅能在车站大部分正线列车进路上，为机车信号设备正常工作提供必要条件。

随着我国经济建设的飞速发展，铁路运量陡增，行车密度和速度不断提高，安全与效率的矛盾日益尖锐。

在1987年底和1988年初，铁路连续发生了数次重大事故，例如在上海局管内，由于车站侧线没有实施电码化技术，发生了侧线上列车闯出出站信号机导致与旅客列车发生冲突的重大事故。

=、第六章站内轨道电路电码化为了保证行车安全和提高运输效率，使机车信号和列控车载设备在站0内能连续不断地接收到地面信号而不间断显示，需在站内原轨道电路的基础上进行电码化。

站内轨道电路电码化是机车信号系统和列控系统不可缺的地面发送设备。

第一节站内轨道电路电码化概述一、站内轨道电路电码化所谓站内轨道电路电码化，指的是非电码化的轨道电路在采取一定的技术措施后能根据运行前方信号机的显示发送各种电码。

对于移频制式，电码化就是移频化。

我国铁路站内轨道电路通常采用25Hz相敏轨道电路或交流连续式轨道电路（480轨道电路），它们只有占用检查的功能，既只能检查本区段是否有车占用或空闲，不能向机车信号车载设备传递任何信息。

如果站内轨道电路不进行电码化，列车在站内运行时机车信号将中断工作，无法保证行车安全。

二、站内轨道电路电码化范围站内轨道电路电码化范围是列车进路，但由于技术方面的原因，还不能覆盖全部列车进路。

1.自动闭塞区段（1）正线正线正方向，轨道电路电码化范围包括接车进路和发车进路。

正线反方向，一般均采用自动站间闭塞，轨道电路电码化范围只包括接车进路。

（2）侧线侧线轨道电路电码化范围仅仅是股道。

这是因为正线轨道电路电码化要求咽喉区道岔绝缘设在弯股，侧线轨道电路电码化通路被切断，无法实现。

2.半自动闭塞区段站内轨道电路电码化范围只包括正线接车进路和侧线股道，以及进站信号机外方的接近区段，在提速半自动闭塞则为进站信号机外方的第一接近区段和第二接近区段。

三、站内轨道电路电码化发送的信息对于接车进路和侧线股道，站内轨道电路电码化发送的是和车站信号机显示相联系的信息。

对于发车进路，站内轨道电路电码化发送的是和防护二离去区段的通过信号机显示相联系的信息。

对于半自动闭塞区段进站信号机外方的接近区段，轨道电路电码化发送的是和进站信号机显示相联系的信息。

四、站内轨道电路电码化方式电码化有切换方式和叠加方式两种。

切换方式因由较多缺陷，尤其不能满足列车提速的要求，已不再使用。

解决ZPW2000A闭环电码化邻线干扰的办法兰新线安装ZPW2000A闭环电码化以来，时常发生邻线电码化干扰、导致机车信号错误显示的故障，严重影响正常行车。

经过反复查找分析，发现主要原因是邻线股道电码化发送电平调整太高，在几个方面条件都具备的情况下，邻线信号能够错误动作本股道运行的机车信号。

解决的主要办法就是在《铁路信号维护规则》规定的范围内，调低邻线轨道电码化入口电流值，以降低邻线信号对本线干扰的强度，使本线接收到干扰信号后不至于错误动作机车信号。

1事故概况兰新线某站站场平面图如图1。

发生故障期间3股道停有一工务大型机械作业车，不定期进入区间或其它股道进行养护作业。

3股道有车占用时，发送2300Hz载频的HU码。

当下行列车根据X进站信号显示，经正线I道通过时，运行至SI 出站信号机处，机车信号错误接收到3股道干扰的2300Hz载频的HU码，机车运行监控装臵紧急排风停车。

此故障曾在24小时内发生4次，其中有两次是连续发生的。

2原因分析2.1 邻线干扰信号是乘机而入的。

通过分析机车运行监控装臵记录数据，核对现场里程坐标，发现这4次干扰信号的侵入时机，都是在列车头部运行至S1出站信号机内方附近。

在I道停有车列（大机）时，我们登乘原发生故障机车，用国内移频参数测试表（CD96-3S）在接收线圈两端测试，发现邻线2300Hz载频（低频为26.8Hz的HU码）干扰信号是在上述时机侵入的，强度一瞬间达到90mV，此时，本线1700Hz（低频为11.4Hz的L码）中断过，随后发生机车信号错误显示HU 灯, 机车运行监控装臵紧急排风停车。

为什么干扰信号总在SI出站信号机处侵入呢？原因是在此机械此绝缘节处本线1700Hz信号出现了瞬间中断，由于机车信号对HU码应变快（不大于1.5s），而对L 码应变相对慢（不大于3s），邻线HU码乘机而入。

当HU码超过门限（85～115 mV）占先后，L码无法再进入，占先HU码导致错误动作机车信号。
