龙勃透镜天线应用场景一、通信领域在通信领域,龙勃透镜天线可以应用于无线传输系统中,如无线局域网(WLAN)、蜂窝网络(3G、4G、5G)等。
相比传统的天线,龙勃透镜天线具有更高的增益和更低的副瓣,可以提供更好的信号覆盖和传输质量。
此外,龙勃透镜天线还可以进行波束赋形,将信号集中在特定方向上,增强信号的传输距离和抗干扰能力。
二、雷达领域在雷达领域,龙勃透镜天线可以应用于雷达系统中,如航空雷达、气象雷达等。
龙勃透镜天线具有较宽的频率带宽和高的增益,可以提供更精确的目标探测和跟踪能力。
此外,龙勃透镜天线还可以进行波束扫描,实现多角度目标探测和成像,提高雷达系统的监测范围和精度。
三、卫星通信领域在卫星通信领域,龙勃透镜天线可以应用于卫星通信终端中,如卫星电话、卫星电视等。
龙勃透镜天线具有较高的增益和较小的尺寸,可以实现对卫星信号的高效接收和发送。
此外,龙勃透镜天线还可以进行波束赋形,将信号集中在卫星方向上,提高通信的稳定性和可靠性。
四、无人机领域在无人机领域,龙勃透镜天线可以应用于无人机通信和导航系统中。
龙勃透镜天线具有较高的增益和较小的尺寸,可以实现对无线信号的高效接收和发送。
此外,龙勃透镜天线还可以进行波束赋形,将信号集中在地面站方向上,提高无人机与地面站之间的通信距离和可靠性。
五、医疗领域在医疗领域,龙勃透镜天线可以应用于医疗设备中,如磁共振成像(MRI)、超声波检测等。
龙勃透镜天线具有较高的增益和较小的尺寸,可以提供更高的信号接收和发射灵敏度,从而提高医疗设备的成像和检测精度。
此外,龙勃透镜天线还可以进行波束赋形,将信号集中在特定区域,更好地定位和分析病变部位。
六、安防领域在安防领域,龙勃透镜天线可以应用于视频监控系统中,如监控摄像头、无线视频传输等。
龙勃透镜天线具有较高的增益和较小的尺寸,可以提供更远的监控距离和更清晰的图像质量。
此外,龙勃透镜天线还可以进行波束赋形,将视频信号集中在特定区域,提高监控系统的区域覆盖和目标识别能力。
关于龙勃透镜天线,看这⼀篇就够了!龙勃透镜,也叫龙伯透镜或伦伯透镜,英⽂名Luneburg lens。
这种透镜的模型,最早是1944年由美国数学家鲁道夫·卡尔·卢纳伯格(Rudolf Karl Lüneburg)提出的。
龙勃,也就是卢纳伯格。
卢纳伯格1903年⽣于德国,在哥廷根(Gttingen)获得博⼠学位,1935年移居德国,擅长数学和光学。
他的著作《Mathematical Theory of Optics(光学的数学理论)》在学术界占有⼀席之地。
龙勃透镜是透镜的⼀种。
说到透镜,⼤家应该⽐较熟悉,例如凸透镜、凹透镜,可以对光线进⾏汇聚和发散。
龙勃透镜⽐较特殊,它是⼀个完整球形的透镜,如下图所⽰:龙勃透镜它可以将⼊射的特定波长的电磁波汇聚,汇聚到球⾯上的某⼀个点。
同样的,它也可以将电磁波沿着原⽅向反射回去。
⼊射与反射⼤家会发现,电磁波(光线)在球体中发⽣了“拐弯”的现象。
是的,如果球体是均匀的同类介质,⾥⾯的电磁波(光线)是不可能“拐弯”的。
龙勃透镜模型的⼀个重要前提,就是球体从外到内材料的介电常数是梯度变化的。
看不懂?别慌!简单理解,它就像⼀个洋葱结构,从外到内,是⼀层⼀层的。
每层材料的折射率不⼀样,从⽽导致了电磁波(光线)的拐弯。
洋葱结构(层数越多,效果越理想)在⾃然界中并不存在这样的天然材料。
在1944年,以当时的材料和⼯艺⽔平,也造不出完美的透镜实物。
但是,龙勃透镜很有⽤。
为什么有⽤?因为龙勃透镜可以让任何⽅向⼊射的电磁波,都会汇聚到球⾯上的某⼀个点上。
这适合什么⽤途?对,天线。
只要在球体表⾯放上馈源,就可以产⽣很好的增益效果。
让信号朝指定的⽅向辐射,也可以接收指定⽅向过来的信号。
龙勃透镜天线的辐射效果演⽰进⼊50年代之后,越来越多的学者参与到对龙勃透镜的研究之中。
1958年,G.Peeler等⼈搞出了⼏种龙勃透镜天线的分层⽅法,并设计出了⼀些⼆维和三维的龙勃透镜天线模型,算是⽐较突出的成果。
透镜天线的概念、分类、特点以及龙伯球透镜来源:原创作者:天线设计网TAGS:透镜天线天线龙伯透镜透镜天线,一种能够通过电磁波,将点源或线源的球面波或柱面波转换为平面波从而获得笔形、扇形或其他形状波束的天线。
通过合适设计透镜表面形状和折射率 n,调节电磁波的相速以获得辐射口径上的平面波前。
透镜天线吸收了许多光信息工程技术,从而在通信和军事领域得到更加广泛的应用,也引起了更多业内人士的关注。
按照几何光学理论,处于透镜焦点处的点光源辐射出的球面波经过透镜折射会聚,最终形成了平面波。
这就是透镜天线设计的总的思想的。
透镜天线是由透镜和电磁辐射器构成。
电磁波具有波粒二象性,在其传输的过程中,经过不平行的不同介质时,会发生折射现象。
在辐射器前安装透镜,可使辐射能量集中,波束压窄。
透镜天线的分类透镜天线可分为减速透镜天线和加速透镜天线两种。
减速透镜天线的设计如下图。
图中的会聚透镜减速透镜采用低损耗、高频率的材料制作而成,其特点是内里厚,边缘薄。
从电磁辐射源释放的的电磁波透过透镜时受到压制。
这种压制在透镜中心作用比较明显,压制的路径就长;而在透镜的边缘压制作用就若,压制路径就短。
这种压制产生的结果就是将球面波经过透镜作用后形成了平面波,电磁辐射的方向性增强。
下图是金属加速透镜天线的示意图。
该透镜是由多块尺寸不等的材料板平行组合而成。
材料板于地面垂直,越接近边缘的材料板越长。
电磁波在平行材料板中经过时得到加速。
从电磁辐射源释放的电磁波途经材料透镜时,越接近透镜中心,得到加速的路径就越短,而在内里则得到加速的路径就长。
因此,球面波经材料透镜后就形成了平面波。
透镜天线的特点透镜天线与普通天线相比,透镜天线有着独特的特点:一是透镜天线的旁瓣和后瓣小,其方向图比较好;二是透镜天线对制造透镜的精度要求不高,因而制造比较简单方便。
但透镜天线也有自身的不足:一是生产效率低;二是不易构造,比较复杂,三是成本也比较高昂。
透镜的基本原理在各种形状的电磁辐射器前加装介质透镜,可将电磁辐射能会聚成窄波束。
龙勃透镜天线原理
龙勃透镜天线(Dragonfly Lens Antenna) 利用平面板透镜的原理,将电磁波汇聚并传输到天线的接收端,从而提高天线的接收灵敏度和传输效率。
具体原理如下:
1. 平面板透镜原理
平面板透镜是一种光学元件,可以将平行光聚焦成一束点线便于像机和成像。
具体来说,平面板透镜的工作原理是控制电磁波,将其尽可能准确地汇聚到一个点上。
电磁波依据入射功率密度,从背面中心点开始辐射,透过透镜并沿着轴向穿过。
透镜预设至一定厚度,以达到波移相同,从而汇聚于焦点上。
2. 在天线中应用平面板透镜
将平面板透镜应用于天线设计中,就可将其用作“集束器”,实现对电磁波的聚焦,从而提高太空通信和卫星通信等领域的天线性能和效率。
龙勃透镜天线通过远场双折射形成衍射聚焦,可透过平面有介质介质,将光线牢牢地聚焦在聚焦点上,最终将信号传输到天线的接收端。
总结来说,龙勃透镜天线原理是利用平面板透镜原理,通过控制电磁波,将其汇聚到一个点上,从而提高天线的接收灵敏度和传输效率。
这种天线非常适合用于太空通信和卫星通信等领域,让人们更加快捷、稳定地进行通信。
龙勃透镜原理
龙勃透镜是一种特殊的光学透镜,它利用了非球面曲线来实现对光线的聚焦和散射。
龙勃透镜原理的核心在于其曲面的非球面特性,这种曲面能够有效地消除透镜的球差和色差,从而提高了光学系统的成像质量。
龙勃透镜的非球面设计是通过复杂的数学计算和光学仿真来实现的。
其曲面的形状可以根据具体的光学系统需求进行调整,以达到最佳的成像效果。
与传统的球面透镜相比,龙勃透镜能够更好地纠正光线的偏差,使得成像更加清晰和准确。
在实际应用中,龙勃透镜可以用于各种光学系统,如相机镜头、望远镜、显微镜等。
它的优点在于能够减少光学系统的畸变和色差,从而提高成像质量。
此外,龙勃透镜还可以实现更轻薄的设计,使得光学系统更加紧凑和便携。
除了在光学成像领域,龙勃透镜还被广泛应用于激光器、光通信和医疗设备等领域。
其优异的光学性能和灵活的设计特性使得龙勃透镜成为了许多光学系统的首选元件。
总之,龙勃透镜原理是基于非球面曲线的光学设计,通过优化曲面形状来实现对光线的聚焦和散射。
它的独特设计能够有效地提高光学系统的成像质量,广泛应用于各种光学领域。
随着科技的不断进步,相信龙勃透镜将会在未来发挥更加重要的作用。
透镜天线原理引言:透镜天线是一种新型的天线技术,它利用透镜的特性来实现对电磁波的聚焦和指向性辐射。
与传统的天线相比,透镜天线具有更高的增益和更小的尺寸,因此在通信和雷达系统中具有广泛的应用前景。
本文将介绍透镜天线的原理、结构和工作方式,以及它的优点和应用领域。
一、透镜天线的原理透镜天线的原理基于折射定律和菲涅尔透镜理论。
当电磁波通过透镜时,由于透镜的几何形状和电介质常数的不同,电磁波的传播速度会发生变化,从而产生折射现象。
通过合理设计透镜的形状和材料,可以实现对电磁波的聚焦和指向性辐射。
二、透镜天线的结构透镜天线通常由一个或多个透镜组成。
透镜可以是平面的,也可以是球面的,甚至是更复杂的形状。
透镜的材料通常是介电常数较高的材料,如聚合物、陶瓷或玻璃。
透镜天线的结构可以分为两大类:平面透镜天线和曲面透镜天线。
平面透镜天线由一系列平行的透镜单元组成,而曲面透镜天线由一个或多个球面透镜构成。
三、透镜天线的工作方式透镜天线的工作方式可以分为两个步骤:聚焦和辐射。
在聚焦阶段,透镜将电磁波从空间中聚焦到一个点或一条线上。
透镜的形状和材料的选择会影响到聚焦效果。
在辐射阶段,透镜将聚焦后的电磁波辐射出去,形成一个指向性的波束。
通过调整透镜的参数和结构,可以实现对波束的控制,如波束的方向、宽度和增益等。
四、透镜天线的优点与传统的天线相比,透镜天线具有以下优点:1. 高增益:透镜天线的设计可以实现更高的增益,从而提高通信和雷达系统的性能。
2. 尺寸小:透镜天线可以通过合理设计透镜的形状和材料,实现更小尺寸的天线,适用于空间受限的应用场景。
3. 方向性好:透镜天线可以实现对波束的精确控制,具有较好的指向性,从而提高信号的传输和接收效果。
五、透镜天线的应用领域透镜天线在通信和雷达系统中具有广泛的应用前景,包括以下几个方面:1. 5G通信:透镜天线可以提高5G通信系统的信号覆盖范围和传输速率,满足大容量和高速率的通信需求。

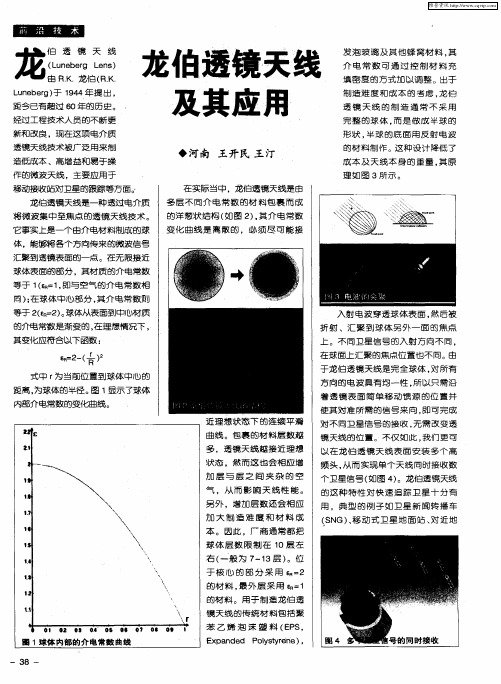

龙伯透镜天线原理及应用面向客户,为客户贡献理想价值!
目录Contents 1龙伯透镜天线基本原理
2龙伯透镜天线行业及技术发展3龙伯透镜天线应用
⏹透镜基本原理
(1)基本工作原理与光学透镜(凸/凹透镜)类似,利用折射效应进行电磁波的发散和汇聚
(2)透镜对口径场相位进行校正,将球面波转换为平面波,实现同相辐射;或将平面波汇
聚在焦点处,增强接收强度。
介质透镜金属透镜
⏹透镜分类
(1)介质透镜(延迟透镜,透镜内的相速度比真空小),其中龙伯透镜属于介质透镜的一种。
(2)金属透镜(加速透镜,透镜内的相速度比真空大)透镜原理
龙伯透镜天线基本原理
(1)龙伯透镜天线通过在焦点处设置发射馈源,利用电磁波在球形的多层透镜的折射,转化为平面波发射出去。
(2)龙伯透镜天线能产生很好的增益效果,在指定方向辐射和接收信号。
天线(点馈源)龙伯透镜天线(点馈源+龙伯透镜)龙伯透镜龙伯透镜天线辐射效果示意图。
透镜天线的基本原理透镜天线是一种电磁辐射和接收装置,其基本原理是利用透镜的聚焦能力将所需要的电磁波束聚焦在天线的发射或接收元件上,从而提高天线的增益和方向性。
透镜天线的发展始于20世纪40年代,当时主要用于雷达和卫星通信领域。
如今,透镜天线已广泛应用于无线通信、微波通信、太赫兹波通信、太阳能电池板和红外线等领域。
透镜天线的基本原理是在透镜内部使电磁波受到折射和反射,然后在某个点或面上形成特定的电磁波场分布。
透镜天线的透镜通常由一些特定材料制成,这些材料被称为“非金属电磁体”。
非金属电磁体的特性是介电常数和导电率非常低,因此在透镜内部不会有明显的电流流动,从而使透镜天线的损耗更小,这也是透镜天线被广泛使用的另一个优势。
在透镜天线中,透镜可以是球形的、柱形的、双曲面形的或其他形状的。
透镜的形状取决于所需的电磁波束的形状和方向。
常用的环形透镜可以形成较强的电磁波束,适合用于发射和接收大功率微波信号。
为了使透镜天线具有理想的增益和方向性,透镜材料的特性必须满足以下条件:1. 透镜必须是非吸收性失真的。
在透镜内部不能有明显的电磁波衰减和相位变化,否则透镜天线的增益和方向性会受到影响。
2. 透镜必须是各向同性的。
透镜内部的介电常数和导电率必须在各个方向上都是均匀的,否则透镜天线的性能就会受到影响。
3. 透镜必须是高精度的。
透镜的表面形状和几何尺寸必须十分精确,否则透镜天线的性能就会受到影响。
透镜天线的工作基于透镜折射和反射的原理。
假设透镜天线工作于发射模式下,当电磁波进入透镜时,它会受到透镜的聚焦作用,从而形成一个指向发射元件的波束。
波束的方向和形状取决于透镜材料的介电常数和形状。
波束的强度取决于透镜的孔径大小和形状、透镜和发射元件之间的距离以及透镜材料的介电常数。
在透镜天线中,透镜既可以用于折射电磁波,也可以用于反射电磁波。
透镜的表面可以是球形的、平面的或其他形状。
如果选择了球面形状,透镜的孔径大小和球面曲率必须正确匹配,以使电磁波能够准确聚焦在接收或发射元件上。

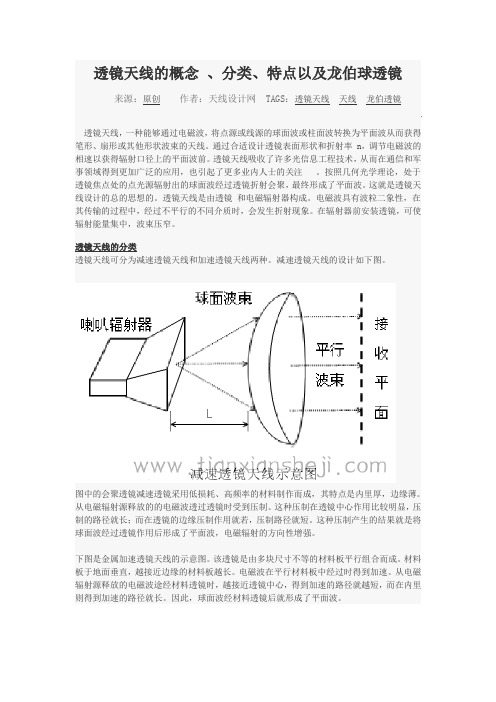

透镜天线的概念、分类、特点以及龙伯球透镜
来源:原创作者:天线设计网TAGS:透镜天线天线龙伯透镜
透镜天线,一种能够通过电磁波,将点源或线源的球面波或柱面波转换为平面波从而获得笔形、扇形或其他形状波束的天线。
通过合适设计透镜表面形状和折射率 n,调节电磁波的相速以获得辐射口径上的平面波前。
透镜天线吸收了许多光信息工程技术,从而在通信和军事领域得到更加广泛的应用,也引起了更多业内人士的关注。
按照几何光学理论,处于透镜焦点处的点光源辐射出的球面波经过透镜折射会聚,最终形成了平面波。
这就是透镜天线设计的总的思想的。
透镜天线是由透镜和电磁辐射器构成。
电磁波具有波粒二象性,在其传输的过程中,经过不平行的不同介质时,会发生折射现象。
在辐射器前安装透镜,可使辐射能量集中,波束压窄。
透镜天线的分类
透镜天线可分为减速透镜天线和加速透镜天线两种。
减速透镜天线的设计如下图。
图中的会聚透镜减速透镜采用低损耗、高频率的材料制作而成,其特点是内里厚,边缘薄。
从电磁辐射源释放的的电磁波透过透镜时受到压制。
这种压制在透镜中心作用比较明显,压制的路径就长;而在透镜的边缘压制作用就若,压制路径就短。
这种压制产生的结果就是将球面波经过透镜作用后形成了平面波,电磁辐射的方向性增强。
下图是金属加速透镜天线的示意图。
该透镜是由多块尺寸不等的材料板平行组合而成。
材料板于地面垂直,越接近边缘的材料板越长。
电磁波在平行材料板中经过时得到加速。
从电磁辐射源释放的电磁波途经材料透镜时,越接近透镜中心,得到加速的路径就越短,而在内里则得到加速的路径就长。
因此,球面波经材料透镜后就形成了平面波。
透镜天线的特点
透镜天线与普通天线相比,透镜天线有着独特的特点:一是透镜天线的旁瓣和后瓣小,其方向图比较好;二是透镜天线对制造透镜的精度要求不高,因而制造比较简单方便。
但透镜天线也有自身的不足:一是生产效率低;二是不易构造,比较复杂,三是成本也比较高昂。
透镜的基本原理
在各种形状的电磁辐射器前加装介质透镜,可将电磁辐射能会聚成窄波束。
透镜就是能将电磁波通过时折射率不等于 1 的“镜片”电磁辐射源释放的电磁球面波路经过“镜片”作用后可以转变成平面波,以得到锥形或圆柱形波束。
透镜的折射系数也往往是变化的,可以是位置的函数。
透镜的结构影响着其口面场分布。
在制作透镜前,可根据使用需求提前确定透镜的折射系数和形状,当选取折射系数大于 1 的材料介质制成,那么这个透镜就是会聚的,通常称为减速透镜;透镜材料的折射系数小于 1 时,透镜的作用是发散的、加速的,通常称为加速透镜。
当透镜正反两面都是折射面时,则称为双面透镜,当只有照射面是折射面时,则称为单面透镜。
根据光学理论引入的“镜片”其基本原理概念就比较清楚,设计思路也就越发清晰。
早期,一些革新的天线(如单脉冲雷达天线)经常用“镜片”作为阐述工作原理的模型,但“镜片”的不足是笨重,材料渐变废旧和界面反射常常带来损耗变大等。
所以,这种实用的透镜天线就不多了,比龙伯球透镜。
龙伯球透镜原理图如下图所示。
龙伯透镜根本上就是由介质材料做成的圆球体,它的作用是将不同角度传播的电磁波会聚到“镜片”表面的一点。
在球体表面无限靠近的部分,选择材料的介电常数为 1(即与大气的介电常数一样)。
在球体中间部分,选择材料的介电常数为 2,而且从球体表面到中间材
料的介电常数是渐变的,是位置函数,在近似得出其变化应符合函数:,式中 r为当前位置到球体中心的距离,R 为球体的半径。
龙伯球透镜的折射系数按变化。
当平面电磁波射向“镜片”时,通过“镜片”作用而被会聚到与此平面电磁波相垂直的直径的另一端。
这样,在此处(通常是焦点)设计放置一个馈源,就能在球天线口面上转换成平面电磁波。
只要馈源在球面上移动就能完成 360°波束扫描。
龙伯透镜因其制造比较困难,实用性较差。
能改变输入场分布为设计所需的场分布的结构件,也被称为透镜。
比如将电磁波射入面与射出面各由等同数目的辐射元组成的阵,用连接对应的单元,按输出口面场分布要求来设计传输线的尺寸。
也可使用移相器,在各传输线中接入移相器,从而得到相控扫描。
透镜天线的频带特性,如方向图和阻抗等,不仅与馈源特性、透镜形状等有关外,而且还与透镜折射系数的频率响应有关。
减速透镜中,波长λ的变化对反射系数 n 影响很小,但在
加速透镜(金属板透镜)中, n 与λ的关系为,所以其频带较窄,不足十分之一。
由TEM传输线构成的透镜中,透镜折射系数与频率无关,频带由其他因素决定。
对极高频率的近似解决方法采用几何光学的
方法,可忽略其波长,即波长近似为 0 的极限情况:第一,频率特别高,可以略去波长的大小,从而得到光传播时的较好的一级近似;第二,取点源,点源光通过不透明瓶的一个缝隙,假如点源光波长可以不计,就可认为不存在衍射现象。
此时光线形成的模型称为光锥;
第三,如果波长很小,场的一般性质与平面波相同,由平面波指导的反射定律和折射定律依然使用;第四,所有的光学现象均可由光学理论得出,给定光的路径,可分析出相应的强度和偏振。
