目录目录 (I)图录 ................................................................................................................................................ I V 表格目录 (V)缩略语 ............................................................................................................................................ V I 1.雷达/ARPA产品概述 (1)1.1.概述 (1)1.2.航海雷达/ARPA系统结构图 (3)1.3.天线收发单元 (4)1.4.雷达显示单元 (4)1.5.其他配件 (5)1.5.1.电缆线 (5)1.5.2.电源线 (6)1.5.3.输入信号数据线 (7)2.航海雷达安装 (9)2.1.天线收发单元安装 (9)2.1.1.天线收发单元安装注意事项 (9)2.1.2.天线收发单元安装步骤 (10)2.2.显示单元安装 (13)2.2.1.注意事项 (13)2.2.2.安装步骤 (14)2.3.配线 (16)2.3.1.布线要求 (16)2.3.2.收发机接线 (16)2.3.3.电源线接线 (20)2.3.4.输入信号线接线 (20)2.4.对外接口 (22)2.4.1.电源接口 (22)2.4.2.电缆接口 (22)2.4.3.输入信号接口 (23)B接口 (23)2.4.5.RS-232接口 (23)2.5.调试和验收 (23)2.5.1.开机 (23)2.5.2.日期时间设置 (24)2.5.3.方位调整 (24)2.5.4.距离调整 (24)2.5.5.按键检查 (24)2.5.6.系统检测 (24)3.雷达系统操作 (25)3.1.控制面板介绍 (25)3.2.雷达界面介绍 (27)3.3.雷达开机 (28)3.4.雷达待机 (28)I3.5.雷达关机 (30)3.6.显示屏对比度调节 (31)3.7.系统设置 (32)3.7.1.日期时间设置 (33)3.7.2.方位调整（船艏线调整） (34)3.7.3.距离调整 (35)3.7.4.手动航向 (35)3.7.5.航向选择 (36)3.7.6.手动航速 (37)3.7.7.航速选择 (37)3.7.8.STC调整 (38)3.7.9.旋钮开关 (39)3.7.10.出厂设置 (39)3.7.11.设备自测 (40)3.7.12.串口设置 (41)3.7.13.调谐重置 (42)4.雷达基本功能操作 (43)4.1.目标定位信息和本船信息 (43)4.2.增益 (44)4.3.海浪抑制 (44)4.4.雨雪抑制 (45)4.5.调谐 (46)4.6.量程 (47)4.7.距标圈 (48)4.8.偏心 (49)4.9.首线 (50)4.10.脉冲宽度 (51)4.11.活动距标圈（VRM） (52)4.12.电子方位线（EBL） (54)4.13.测距 (56)4.14.显示方式 (57)4.15.报警区 (59)4.16.展宽 (60)4.17.报警应答 (60)4.18.日/夜 (61)4.19.中/EN (62)4.20.杂波抑制 (62)4.21.矢量时间 (63)4.22.航迹时间 (64)5.雷达增强功能操作 (65)5.1.ARPA (65)5.1.1.ARPA开/关 (66)5.1.2.录取目标 (66)5.1.3.矢量时间 (68)5.1.4.真/相对矢量 (69)5.1.5.试操船开/关 (69)5.1.6.速度设置 (70)5.1.7.航向设置 (71)II5.1.8.CPA报警距离 (71)5.1.9.TCPA报警时间 (72)5.2.AIS功能 (74)5.2.1.AIS开/关 (74)5.2.2.录取目标 (75)5.2.3.数据显示 (76)5.3.航线 (77)5.3.1.航线开关 (77)5.3.2.标记开关 (78)5.3.3.标记设置 (79)附录1 技术参数 (80)附录2 名词解释 (81)III图录图1-1航海雷达/ARPA系统结构图 (3)图1-2 天线收发单元 (4)图1-3 1型显示单元 (4)图1-4 2型显示单元 (5)图1-5 雷达电缆线 (5)图1-6 雷达电源线 (7)图1-7 雷达输入信号数据线 (8)图2-1 天线收发单元安装示意图 (9)图2-2 安装底座尺寸图 (10)图2-3 船首标志图 (11)图2-4 收发机固定示意图 (11)图2-5天线收发机组装图 (12)图2-6 显示单元固定 (15)图2-7 收发机（前视图） (17)图2-8 收发机底座穿线，固定示意图 (17)图2-9 接线排接线图 (18)图2-10接线端子示意图 (19)图2-11 收发机端盖安装图 (19)图2-12输入信号线引脚接线图 (21)图2-13电源接口 (22)图2-14 电缆线接口 (22)图2-15 输入信号接口 (23)图2-16 USB接口 (23)图2-17 RS-232接口 (23)IV表格目录表格1 1型和2型有效显示直径 (2)表格2 电缆线预制引脚列表 (6)表格3 外界设备接口 (7)表格4 输入信号线引脚接线列表 (21)表格 5 控制面板按键列表1 (25)表格 6 控制面板按键列表2 (26)表格7 各量程脉冲宽度列表 (52)表格8 运动方式列表 (57)表格9 ARPA图标说明列表 (73)表格10 AIS图标说明列表 (76)V缩略语VI1. 雷达/ARPA产品概述1.1. 概述航海雷达/ARPA系列产品是依据国际海事组织（International Maritime Organization, IMO）和国际电工组织（International Electrotechnical Commission, IEC）的相关标准设计的航海专用雷达产品。

航海雷达/ARPA系列产品由液晶显示单元，收发机和天线组成，采用通讯、计算机、微电子、嵌入式系统等技术，完成雷达信号的实时处理。

产品特点●配备高清晰、高亮度的航海专业级液晶显示器。

●提供日/夜两种显示模式，满足船舶在不同光线条件下，船员对雷达图像亮度的要求。

●提供可相互切换的中文和英文两种操作界面。

●控制面板一键一功能，操作更为简单。

●提供杂波抑制、海浪抑制、雨雪抑制等图像调节功能，可以有效改善在恶劣环境及天气条件下的图像清晰度和目标精度。

●提供自动雷达标绘仪（Automatic Radar Plotting Aids, ARPA）功能。

●可接入船舶自动识别系统（Automatic Identification System, AIS）、全球定位系统(Global Positioning System, GPS)、罗经和计程仪信号；并可选配航海数据记录仪（Voyage Data Recorder, VDR）接口。

●优化的结构设计便于雷达系统快速安装及维修。

1命名规则航海雷达/ARPA系列产品的命名规则如下图所示。

本说明书适用于航海雷达/ARPA产品，分别为1型和RS-1812B，如下表所示：表格1 1型和2型有效显示直径型号显示屏尺寸（英寸）雷达有效显示直径（毫米）发射机功率（千瓦）1型15 215 122型17 252 1221.2. 航海雷达/ARPA系统结构图图1-1航海雷达/ARPA系统结构图31.3. 天线收发单元1型和2型的天线收发单元相同，由1.8米裂缝天线（简称为天线）和12千瓦峰值发射功率的雷达收发机（简称为收发机）组成（见图1-2 天线收发单元）。

图1-2 天线收发单元1.4. 雷达显示单元1型和2型显示单元（简称为显示单元）由液晶显示部分（内含雷达处理组件）、控制面板和安装支架3部分组成。

图1-3和图1-4分别为1型和2型航海雷达显示单元的图示。

图1-3 1型显示单元4图1-4 2型显示单元说明：●1型和2型外部结构相似，图1-3为正侧面图，图1-4为斜视图。

●显示单元在出厂前已预制完毕，整体安装即可。

1.5. 其他配件1.5.1. 电缆线电缆线出厂前已经预制完毕，带有标准接口的一端连接显示单元，有17根引线的预制端接到收发机内的接线排上。

图1-5 雷达电缆线5电缆线预制引脚列表如下表格2 电缆线预制引脚列表注意●安装时引脚名称必须和接线排上的名称准确一一对应。

●接线排上有三个标有GND的接线孔，接线时，GND引脚与任意一个标有GND的接线孔连接均可。

●表格2中的序号和实际操作中的接线无关。

1.5.2. 电源线电源线出厂前已经预制完毕，带有标准接口的一端连接显示单元，另一端由两根引脚线组成。

两根引脚预制端连接电源适配器，颜色分别为棕色和蓝色:棕色引脚接“+24V”，蓝色引脚接“-”。

6图1-6 雷达电源线提示电源线上贴有接线指示标签。

1.5.3. 输入信号数据线航海雷达/ARPA可以接入的信号有：GPS信号、AIS信号、罗经信号、计程仪信号,同时可输出VDR所需的雷达信息。

输入输出信号的编码格式和对应的接口类型如下表所示。

表格3 外界设备接口外接设备信号数据格式接口标准输入/输出GPS NMEA-0183码RS-232 输入AIS NMEA-0183码RS-485 输入罗经NMEA-0183码RS-485 输入计程仪200脉冲/海里TTL 输入VDR ――标准15芯视频接口输出说明NMEA是美国国家航海电子协会（National Marine Electronics Association）7VDR的输出由主板的视频输出端输出，需加配视频分配器。

航海雷达/ARPA的输入信号数据线及其引线说明如图1-7所示。

图1-7 雷达输入信号数据线82. 航海雷达安装2.1. 天线收发单元安装2.1.1. 天线收发单元安装注意事项●天线收发单元一般安装在雷达桅杆上、驾驶室顶部或其他适当的安装平台上。

在搭建安装平台时，四周要预留出足够的空间便于维修。

图2-1 天线收发单元安装示意图●天线安装的高度应兼顾观测远距离目标和减少盲区这两方面的要求，不应过高或过低。

天线安装高度超过安全工作高度（约1.5米）时，应有足够大的工作平台和不低于1米的保护栏杆。

●天线基座的安装应确保天线旋转平面与船舶主甲板平行。

在船首方向上或基座前方，尤其是船艏线±5°以内，尽量避开烟囱、大桅或吊杆等遮挡物，以避免雷达图像上出现阴影区和假回波。

合集下载

1832说明书

1832说明书

2．1．雷达的开机/关机：按[POWER]键，可以开机或关机，开机后操作面板背光灯亮，在屏幕上会显示仪器的预热时间，时间是以倒计时方式显示即1：30至0：01。

2．2．发射与待机：当雷达开机预热结束后，屏幕上显示有STBY字样，这时按[STBY TX]键后，雷达就进入正常的工作状态，再次按该键，雷达又会回到待机状态。

节能状态：这个功能可使仪器自动进入待机，以减少能源的消耗，这时消耗的功率为28W，当仪器处在节能状态时，在[POWER]键边的节能指示灯会点亮。

显示航海资料：如果将航海数据输入该雷达后，雷达在待机状态时可以显示船舶的航行情况，如下列图示：2．3．选择量程：按[-RANGE+]键，可以选择雷达量程的大小，具体选择的量程显示在雷达屏幕的左上角。

2．4．调节屏幕显示的亮度：屏幕的显示亮度分为16级，按[BRILL]键，随时可以调节显示亮度。

2．5．雷达的增益调节：雷达的增益是通过[GAIN]钮调节的，调节的方法是将雷达的量程选择在远距离档，然后调节增益[GAIN]钮，使屏幕上显示的背景噪声隐约可见。

2．6．雨雪干扰抑制调整，海浪干扰抑制调整通过调节[A/C SEA]和[A/C RAIN]钮，可以抑制雨雪及海浪对雷达产生的干扰。

调节方法如下：1、海浪杂波控制调整[A/C SEA]由海浪引起的反射回波是令人讨厌的，它以随机信号〔所谓的“海浪杂波”〕的形式覆盖在显示器的中心部分。

浪高、天线旋转慢，则海浪杂波向外扩展，海浪杂波以大量小回波信号形式显现在显示器上，它可以影响雷达性能〔见图〕海浪干扰抑制效果抑制海浪杂波的作用，就是减小近距离海浪杂波的幅度〔近距离杂波最大〕。

随距离的增加，杂波幅度也逐渐减小。

海浪杂波抑制仅在约4海里以内才起作用。

恰当地调节抗海浪杂波控制器，可使杂波分裂为小亮点，使小目标也可分辨。

但控制过头，杂波和目标都将在屏幕上消失。

2、雨雪干扰抑制功能的具体操作与上述相同：雨雪干扰抑制效果2．7．自动干扰抑制功能：自动调节干扰抑制。

TRD-12_15系列 船用雷达用户使用说明书_中文_

TRD-12_15系列 船用雷达用户使用说明书_中文_

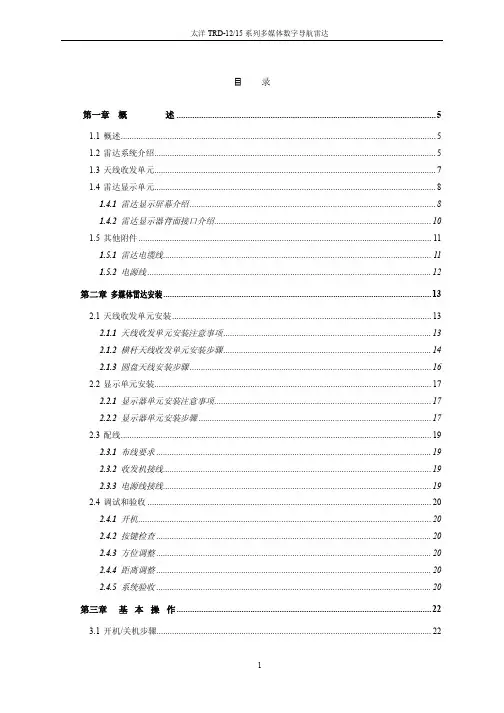

目 录第一章概述 (5)1.1概述 (5)1.2雷达系统介绍 (5)1.3天线收发单元 (7)1.4雷达显示单元 (8)1.4.1雷达显示屏幕介绍 (8)1.4.2雷达显示器背面接口介绍 (10)1.5其他附件 (11)1.5.1雷达电缆线 (11)1.5.2电源线 (12)第二章多媒体雷达安装 (13)2.1天线收发单元安装 (13)2.1.1天线收发单元安装注意事项 (13)2.1.2横杆天线收发单元安装步骤 (14)2.1.3圆盘天线安装步骤 (16)2.2显示单元安装 (17)2.2.1显示器单元安装注意事项 (17)2.2.2显示器单元安装步骤 (17)2.3配线 (19)2.3.1布线要求 (19)2.3.2收发机接线 (19)2.3.3电源线接线 (19)2.4调试和验收 (20)2.4.1开机 (20)2.4.2按键检查 (20)2.4.3方位调整 (20)2.4.4距离调整 (20)2.4.5系统验收 (20)第三章基本操作 (22)3.1开机/关机步骤 (22)3.1.1显示器开机/关机 (22)3.1.2收发机待机/发射 (23)3.2量程选择 (24)3.3增益/海浪抑制/雨雪抑制/调谐调整 (25)3.3.1增益调整 (25)3.3.2海浪抑制调节 (26)3.3.3调谐 (26)3.3.4噪声抑制调节 (27)3.3.5雨雪抑制调节 (27)3.4目标回波显示效果调整 (27)3.4.1同频干扰抑制 (27)3.4.2回波扩展 (28)3.4.3尾迹功能 (28)3.5测量本船到目标之间的距离和方位 (28)3.5.1光标测量 (28)3.5.2 VRM/EBL移动圈/方位线测量 (28)3.5.3设置第一条VRM/EBL (29)3.5.4浮动方位线 (29)3.6警戒圈设置 (30)3.6.1第一警戒圈设置 (30)3.6.2第二警戒圈设置 (31)3.6.3警戒圈报警强度 (31)3.7调整显示模式 (31)3.7.1参照方位线 (31)3.7.2雷达模式和方位 (32)3.7.3距标圈开启/关闭 (33)3.7.4船首线消隐 (33)3.8零距离/方位调整 (33)3.9主瓣抑制 (34)3.10自动调谐预设 (34)3.11增益预设 (35)3.12发射脉宽调整 (35)第四章显示界面设置 (37)4.1显示模式设置 (37)4.2调整屏幕显示亮度 (38)4.3按键声开关 (38)4.4模拟操作功能 (38)4.5数据条开关 (39)第五章菜单设置 (40)5.1雷达参数设置 (40)5.2系统参数设置 (41)5.3收发机状态 (43)5.4GPS状态 (45)5.5罗经/记程仪状态 (46)5.6显示器设置 (46)5.7数据条设置 (46)5.8系统信息 (46)5.9移出CF卡 (47)第六章M A R P A操作 (48)6.1MARPA图形符号解释 (48)6.2手动捕获目标 (50)6.3查看和删除跟踪目标 (51)6.4设置目标跟踪选项 (52)第七章A I S操作 (54)7.1AIS接收设备与雷达显示器的连接 (54)7.2设置雷达显示与AIS接收设备通信的波特率 (54)7.3AIS参数设置 (55)7.3.1 AIS接收信息开关 (56)7.3.2 AIS-GPS导航功能 (56)7.3.3警戒区识别及报警处理 (56)7.4AIS目标显示和处理 (57)7.5AIS船舶信息查询 (58)7.5.1 AIS船舶即时查询 (58)7.5.2 AIS船舶信息菜单查询 (58)附录A 常见问题和处理办法 (59)附录B 雷达背板接口和引脚定义 (61)附录C 红外遥控键盘 (66)附录D 缩语表............................................................................. . . (67)附录E 菜单功能层次图 (68)附录F 注意事项 (78)附录G 雷达显示器尺寸图 (79)附录H 横杆天线收发单元尺寸图 (80)附录I 圆盘天线尺寸图 (81)附录J 外接磁罗经转换器的连接和设置操作 (82)第一章概述非常感谢您购买太洋TRD-12/15系列彩色多媒体数字导航雷达，我们确信您会得到最高性能的产品和最优良的服务。
