笔记本电脑CPU供电电路原理图

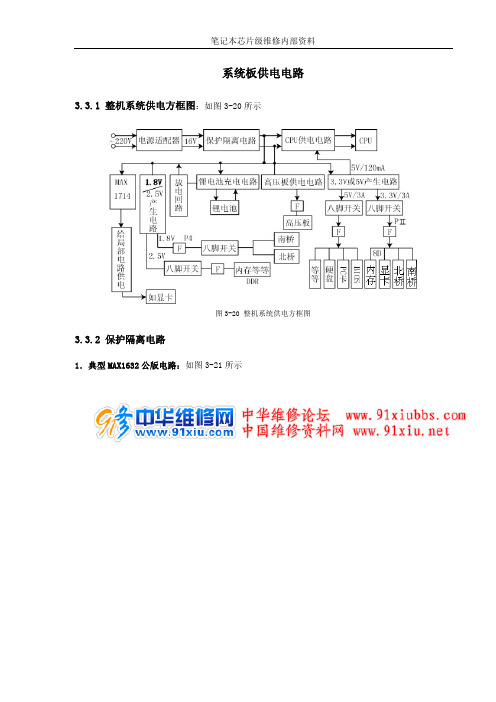

系统板供电电路 3.3.1 整机系统供电方框图：如图3-20所示图3-20 整机系统供电方框图 3.3.2 保护隔离电路1．典型MAX1632公版电路：如图3-21所示2． 三点定位修保护电路：如图3-22所示图3-22 典型保护隔离电路（1） MAX1632工作过程如图3-21/2所示，插上电源适配器，16V电压来到了第③点分几路，一路来到Q1的漏极，二路通过10Ω电阻来到22脚，三路来到Q3的漏极，这时芯片不工作，当23脚接到高电平（3.3V－5V）或直接通过电阻连于电源时，芯片开始待机，待机时将产生如下电压21脚VL5V, 9脚为基准电压2.5V，VL5V电压分成几路分别到给芯片自身及其它芯片作为待机电压，一路给1.8V/2.5V产生电路作为其待机电压，二路给CPU核心电压产生电路作为其待机电压，三路给了充电电路，四路通过D1、D2给了芯片BST端，作为内部高端驱动器的电源，五路经内部给了低端驱动器作为工作电源，这时机器处于一触即发的准备工作状态，待机状态各引脚的待机电压如下：V+ 16V；当（7）（28）接收到3.3V或5V高电平且保持不变时，芯片VL5V开始正常工作，内部的四个驱动器输出方波脉冲去SHDN大于或等于3.3V推动外部所接的4个场效应管导通工作，这时4个 BST 4.7V 场效应管相当4只可变电阻进行分压，输出3.3V 、5V、DL5V电压，当输出电压或负载电流发生变化，其变化会通REF 2.5V 经CSH、CSL、FB引脚反馈给芯片内部，内部自动调整方波幅度及脉宽大小，最终达到3.3V、5V电压的稳压输出，当负载过压或过流时，其反馈会让芯片自动切断输出，最终达到保护负载及电源本身的目的。

（2）MAX1632正常工作时部分引脚电压：(3) MAX1632的好坏判断：如图3-23所示图3-23 MAX1632好坏判断流程图（4）MAX1632阻值法测好坏：（注非在线测量）如图3-24所示TPS2052图3-24 MAX1632阻值测量示意图(5) MAX1632检修流程图：如图3-25所示图3-25 MAX1632检修流程图3. LTC 1628G/LTC1628引脚定义：如图3-26所示Run/SS1 Run/SS2:软启动运行控制输入和短路，检测定时器的多用引脚，过流停机保护也通过这些引脚实现。

1、单项供电图
2、多项供电图
说明：图中Q1、Q2很多主板都为场管，多项供电中坏一组Q1Q2会使CPU工作不正常，引起重启等故障，如果有一组不正常，小电源IC损坏多；坏一组其它二组可能发热量大，逐个拆排除故障
3、多项供电作用
多项供电就是多组单项并联，可以提高稳定功率（电流），多项供电可以平均负载、平均热能；电流变小有可能引起CPU热、工作不稳定
可以通过主板上的电感线圈数量识别，单项供电二个电感线圈，二项供电三个电感线圈，三相供电四个电感线圈
5、故障现象
主供电滤波电容大都鼓包漏液；12V对地短路，有电源保护现象，CPU供电测试点对地短路，正常时测试点对地数值在30以上，加上CPU之后对地数值可能为20左右。

造故障现象可能是Q2被击穿、北桥坏（80％）。

看图学修笔记本M A X8770
工作原理
-标准化文件发布号：（9556-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
看图修笔记本 MAX8770在联想天逸F41 CPU供电运用简介
条件一
来自系统供电5V通过PR215 10欧电阻,给19脚供电,另一路给25脚供电,如果芯片主供电没有,肯定不能工作的,主要查,PR214 PR215电阻
条件二,MAX8770 38脚待机时为高电平,当我们按下开机健时,EC KB925的确121脚将为低电平,芯片开始工作.注MAX8770 38脚与EC 121脚是相连的.
当芯片工作时,分别从 21 24 26 29脚输出两组相位相反的控制信号,分别来控制Q32-Q37六个MOS管的栅极.从而输出 CPU所需要的电压.
31-37脚分别与CPU座相连,这个代码由CPU来控制,这个二进制代码,出厂就设置好了,这里不附对照图了.这里主要是CPU控制供电芯片输出的电压大小.晓得这些就OK了..太深的理论,这里不复讲解.。

不凡修笔记本维修培训MAX8770芯片工作原理本节内容⏹MAX8770芯片工作原理⏹CPU供电电路中常见信号⏹CPU供电电路常见故障检修CPU供电在主板中，电压最低，电流最大，电压最低时在0.9V左右，电流在47A左右。

MAX8770芯片关键信号说明VCC:芯片控制器供电输入，电压范围：4.5V—5VMAX8770芯片关键信号说明VDD：低端门驱动器供电，供电电压同上，都是5V供电MAX8770芯片关键信号说明⏹SHDN#:关断控制输入，有效电压3.3V以上，13V以下，详见数据手册。

⏹SHDN#信号是芯片的总开启信号，一般外部连接的信号名称是VR_ON，由EC发出，在其他各路供电全部正常后，最后来开启CPU核心供电。

MAX8770高电平有效电压：1.05VMAX8770芯片关键信号说明⏹PSI：工作模式控制，与DPRSLPVR组合工作⏹PSI=0，DPRSLPVR=1：非常低的电流输出（SKIP模式）⏹PSI=1，DPRSLPVR=1：低电流输出（大约3A）⏹PSI=0，DPRSLPVR=0：单相供电PWM模式⏹PSI=1，DPRSLPVR=0：最大电力输出MAX8770芯片关键信号说明⏹DPRSLPVR:工作模式控制，与PSI组合工作⏹PSI=0，DPRSLPVR=1：非常低的电流输出（SKIP模式）⏹PSI=1，DPRSLPVR=1：低电流输出（大约3A）⏹PSI=0，DPRSLPVR=0：单相供电PWM模式⏹PSI=1，DPRSLPVR=0：最大电力输出MAX8770芯片关键信号说明DPRSTP:工作模式控制，高电平有效电压1.0V，南桥发出。

是DPRSLPVR信号的复制，起辅助作用。

MAX8770芯片关键信号说明⏹REF：2.0V基准电压输出。

⏹外部连接陶瓷电容，此针脚可以作为芯片电路是否正常的一个测量针脚。

电压2.0V。

为芯片内部电路提供比较基准。

MAX8770芯片关键信号说明TIME:转换速度调节针脚。

电脑主板CPI 供电电路原理图解.多相供电模块的优点1. 可以提供更大的电流，单相供电最大能提供25A 的电流，相对现在主流的处 理器来说，单相供电无法提供足够可靠的动力， 所以现在主板的供电电路设计都 采用了两相甚至多相的设计，比如 K7、K8多采用三相供电系统，而LGA755的 Pentium 系列多采用四相供电系统。

2. 可以降低供电电路的温度。

因为多了一路分流，每个器件的发热量就减少了。

3. 利用多相供电获得的核心电压信号也比两相的来得稳定。

一般多相供电的控 制芯片（PWM 芯片）总是优于两相供电的控制芯片，这样一来在很大程度上保证 了日后升级新处理器的时候的优势。

.完整的单相供电模块的相关知识该模块是由输入、输出和控制三部分组成。

输入部分由一个电感线圈和一个电容 组成；输出部分同样也由一个电感线圈和一个组成； 控制部分则由一个PW 控制 芯片和两个场效应管（MOS-FE ）组成（如图1）。

0丁1艸 ------ 1 中国旭日电器輸入气分I：:控制部分中国旭日电器符栋梁CPU 供电外，还要给其它设备的供电，如果做成 单相电路，需要采用大功率的管，发热量很大，成本也比较高。

所以各大主板厂商都采用多相供电回路。

多相供电是将多个单相电路XX 而成的，它可以提供N 倍的电流。

小知识 场效应管：是一种单极性的晶体管，最基本的作用是开关，控制电流,输出部分 i« IVcor^其应用比较广泛，可以放大、恒流，也可以用作可变电阻。

PWM^片：PWM 卩 Pulse Width Modulation （脉冲宽度调制），该芯 片是供电电路的主控芯片，其作用为提供脉宽调制，并发出脉冲信号,使得两个场效应管轮流导通。

图2主板上的电感线圈和场效应管 了解了以上知识后，我们就可以轻松判断主板的采用了几相供电了。

三.判断方法1. 一个电感线圈、两个场效应管和一个电容构成一相电路。

这是最标准的供电系统，很多人认为：判定供电回路的相数与电容的 个数无关。

笔记本电脑电路原理图DDDDGGGSSGDDSSGGGDDGSSDDSSGGGSDGND笔记本结构图电源部分南桥复位电路时钟部分南桥芯片RESBTPG高压电路LEDVGA接口显存内屏显卡芯片RGBRGB外插内存板载内存CSAD高压电路LCDIDE光驱USB安全芯片BIOSPCI芯片MINIPCI插槽PCI插槽网卡芯片I/O芯片串口并口MIC声卡芯片功放风扇驱动温度检测键盘鼠标，热压板SD卡，摄像头，红外线FSB前端总线PCI总线ISA总线电源及其上电时序南桥芯片V5开机芯片H8电源管理芯片PMH4CPU北桥南桥BIOS南桥芯片超级管理电路电源好信号电路复位电路时钟芯片V2CPU核心供电电路ADP3205ADP3415基供电路辅助电路TB6501电源适配器电池隔离保护电路Q34，33，36，79电池放电电路Q8，10，13，TBQ501电池放电电路ADP3806，Q4，35，L4基本供电电路分组供电电路MAX1845分组供电电路MAX1845分组供电电路MAX1845cpu北桥南北桥显卡内存北桥芯片高压电路LCDLEDCS16V12V12.6VVINT16VMAT12VVCC3SW3.3V5V3.3V1 9991141131112233.3V115PWS1S3S43.3V35V1.25V2.5V1.5V1.8V1.05V1.2V0.9~1.8VPCIRSTPG3.3V5V2.5V1.25V1.8V1.5V1.2V1.05V1.45VRESETFSBFSBPCICLKVCCC72F2F5D10D19F9Q8Q10Q13F124016v4621V4116V112.7V102.8V59VCC3SW363738C552C606C336R583C612D57D66D6417V19V24VR639R638R634R2911187916111469PISB3258电池管理芯片S2169H8开机芯片87DISCHARGEQ78Q79Q34Q3615.8VVINT16Q4Q35Q41123461091417182021222324Q32REFU42ADP3806充电管理芯片TB62501U61电源控制芯片USB8PMH4电源管理芯片S2169开机芯片隔离保护电路1~3Q3324V22.5V5734 16V16V4224V1.3V5~8R210R211R2151~35~82.8V16V400欧姆16V16V16V7V7~81.3VL512.6V5~68V342.5V2.5V12563412.6V3.3V6268731588098正极CLK：时钟BAT:电池参数M-TBMP：温度颊侧ANAGND12电池放电检测：低电平H8（开机芯片）—83TB62501（电源控制芯片）—2PMH4（电源管理芯片）—73脉冲方波2625R255R3251.4V1.3VR413R81711.4V0.6V基本供电电路VINT16VCC3MDC-INF2F5D10R4135734R538111045482559VCC3SWC61175980982526314371TB62501电源控制芯片PMH4电源管理芯片R987R492R495L4D217Q18Q1835，64C22917.82R115D44D15R523R392C483Q17Q16L3D32VDD15C314Vcc5MR525R526R527C520C511D28 2328810122426272522211816176191413915MAX1631基本供电电路管理芯片15V16V5V5.5V参考2.5V3.3V3.3V0.2V3.5V3.5V16V低电平后续供电电源开关供电（高）3.3V1.4VQ16，Q17，Q18：电压调整管MAX1631：基本供电芯片L3,L4：储能电感D32，C314：组成VDD15整流D28，D27：肖特基保护二极管R903，R866：启动电阻PMH4:电源管理芯片在这个电路中启动信号产生VCC5MONC438，C229：肖能升压电容R225，C3 25，PMH4,25,26pin内部震荡 RC偏置 TB62501：电源管理芯片，在这个电路中产生SHDN启动信号C520，C214：高频滤波电容 R525，R987：保险电阻SC1403TPS51020。

CPU供电电路原理图我们知道CPU核心电压有着越来越低的趋势，我们用的ATX电源供给主板的12V，5V直流电不可能直接给CPU供电，所以我们要一定的电路来进行高直流电压到低直流电压的转换，这种电路不仅仅用在CPU的供电上，但是今天我们把注意力集中在这里。

我们先简单介绍一下供电电路的原理，以便大家理解。

一般而言，有两种供电方式。

1.线性电源供电方式通过改变晶体管的导通程度来实现,晶体管相当于一个可变电阻串接在供电回路中。

上图只要是学过初中物理的都懂，通过电阻分压使得负载（这里想像为CPU）上的电压降低。

虽然方法简单，但由于可变电阻与负载流过相同的电流，要消耗掉大量的能量并导致升温，电压转换效率非常低，一般主板不可能用这种方法。

2.开关电源供电方式我们平时用的主板基本都用这种方式，原理图如下。

其工作原理比刚刚的电路复杂很多，笔者只能简单说说：ATX供给的12V电通过第一级LC电路滤波（图上L1，C1组成），送到两个场效应管和PWM控制芯片组成的电路，两个场效应管在PWM控制芯片的控制下轮流导通，提供如图所示的波形，然后经过第二级LC电路滤波形成所需要的电压了。

上图中的电路就是我们说的“单相”供电电路，使用到的元器件有输入部分的一个电感线圈、一个电容，控制部分的一个PWM控制芯片、两个场效应管，还有输出部分的一个线圈、一个电容。

强调这些元器件是为了后文辨认几相供电做准备。

由于场效应管工作在开关状态，导通时的内阻和截止时的漏电流都较小，所以自身耗电量很小，避免了线性电源串接在电路中的电阻部分消耗大量能量的问题。

多相供电的引入单相供电一般能提供最大25A的电流，而现今常用的处理器早已超过了这个数字，单相供电无法提供足够可靠的动力，所以现在主板的供电电路设计都采用了两相甚至多相的设计。

上图就是一个两相供电的示意图，其实就是两个单相电路的并联，因此它可以提供双倍的电流。

三相供电当然就是三个单相电路并联而成的，因此可以提供三倍的电流。
