CPU供电电路基本常识

处理器核心供电处理器（CPU）是计算机的核心组成部分，其性能和稳定性对整个计算机系统的运行起着至关重要的作用。

处理器核心的供电是保证它能够正常稳定运行的关键因素之一。

本文将详细介绍处理器核心供电的原理、要点和技术，帮助读者更好地了解和维护计算机系统的正常运行。

一、处理器核心供电的原理处理器核心供电的目的是为处理器核心提供必要的电源能量，使其能够正常运行。

处理器核心通常需要工作在较高的工作频率和电压条件下，进而提供高性能的计算和状态切换能力。

处理器核心的主要电源包括VDD、VDDQ、VSS和VSSQ等。

其中，VDD和VDDQ是处理器核心的主要电源，VSS和VSSQ则为处理器提供接地电位。

因此，处理器电源供应的质量对处理器核心的正常运行有着至关重要的影响。

处理器电源的稳定性是处理器核心正常工作的关键因素之一。

因为供电不稳定，会导致处理器核心出现故障、死机和运行不稳定等问题。

对于处理器核心而言，电压过高或过低都会给系统稳定带来影响，可能会产生电压过冲和电压下降等现象。

为了确保电源的质量，需要使用高品质的电源供应器、稳压器和过滤器等电子器件，并且尽可能地降低输入电源的噪声，提高供电质量。

二、处理器核心供电的要点1. 电源需求不同的处理器核心对供电的要求有所不同。

一般情况下，处理器核心消耗的电能越大，需要的电位压差就越大，而输入的电流越大。

处理器核心电源也需要足够的剩余功率，用来处理瞬间过载的情况，比如运行一些CPU密集型任务。

通常，大功率的CPU要求更好的电源供应。

2. 电源噪声电源噪声的存在会导致处理器电源的不稳定，对系统的稳定和长期使用会产生影响。

电源噪声来源包括电网噪声、交流电源噪声和计算机电磁辐射波。

建议在使用电源时，应选择低电源噪声电源提高供电稳定性。

3. 热量和散热处理器核心的高温会影响到CPU的性能和寿命。

处理器所使用的器件小于传统元件，并在работ时具有更高的能量密度。

处理器核心供电系统中的消耗会使得电源系统产生热量和耗能。

CPU供电电路中各部件的作用1.电源：电源是整个电路的核心部分，负责将交流电转换为稳定的直流电，并根据需要提供不同的电压和电流。

在CPU供电电路中，电源通常包括多种电压输出，如3.3V、5V和12V等，以满足不同电路和设备的需求。

2.整流器：整流器是电源的组成部分，用于将交流电转换为直流电。

在CPU供电电路中，整流器通常采用整流二极管桥等器件，将交流电经过整流、滤波等处理后输出稳定的直流电。

3.变压器：变压器主要用于电源的功率传递，将交流电转换为不同的电压级别。

在CPU供电电路中，变压器通常用于将输入的交流电转换为较高电压，以供整流器和稳压器工作。

4.稳压器：稳压器是CPU供电电路中非常重要的组成部分，用于将输入电压稳定到所需的输出电压。

稳压器主要分为线性稳压器和开关稳压器两种类型。

线性稳压器通过消耗多余的能量来调整输出电压，适用于较低功率和较低成本的应用；开关稳压器则通过高频开关功率器件实现高效的电源调整，适用于高功率和高效能的应用。

5.电容器：电容器在CPU供电电路中起到储存和平滑电压的作用。

它可以吸收和释放电荷，在电源电压波动时起到缓冲和稳定电流的作用，确保电压的稳定性。

电容器通常按照容量和电压等参数选择，并根据电路需求进行合理的连接和布局。

6.电感器：电感器主要用于滤波和抑制电磁干扰。

它可以阻碍高频电流的通过，使其更加集中于电源和负载之间。

电感器通常根据电路需求选择合适的电感值和电流承受能力。

7.二极管：二极管是一种常见的电子器件，用于控制电流的流动方向。

在CPU供电电路中，二极管通常用于保护电路，防止反向电流和电压突变。

8.复位电路：复位电路用于检测和控制CPU的重启。

它可以监测电源和信号的稳定性，以确保CPU在供电时正常启动和运行。

9.电压监测电路：电压监测电路用于监测和检测电源电压，并根据设定的阈值提供相应的保护和报警机制。

当电源电压超出允许范围时，电压监测电路可以触发保护措施，避免损坏CPU和其他电路组件。

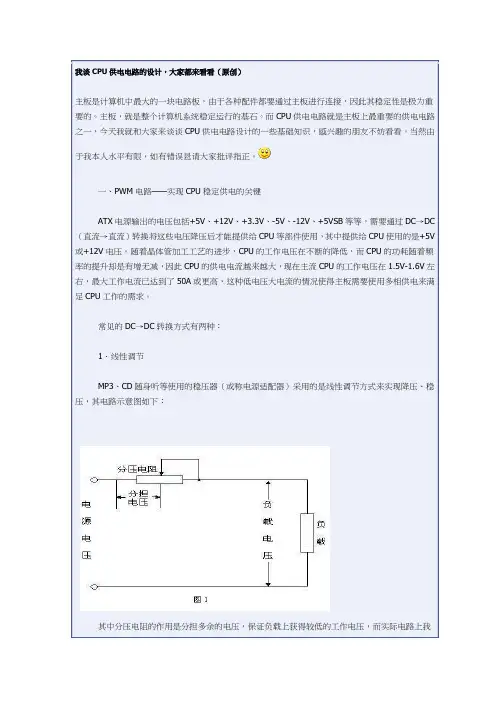

我谈CPU供电电路的设计，大家都来看看（原创）主板是计算机中最大的一块电路板，由于各种配件都要通过主板进行连接，因此其稳定性是极为重要的。

主板，就是整个计算机系统稳定运行的基石。

而CPU供电电路就是主板上最重要的供电电路之一，今天我就和大家来谈谈CPU供电电路设计的一些基础知识，感兴趣的朋友不妨看看。

当然由于我本人水平有限，如有错误恳请大家批评指正。

一、PWM电路——实现CPU稳定供电的关键ATX电源输出的电压包括+5V、+12V、+3.3V、-5V、-12V、+5VSB等等，需要通过DC→DC （直流→直流）转换将这些电压降压后才能提供给CPU等部件使用，其中提供给CPU使用的是+5V 或+12V电压。

随着晶体管加工工艺的进步，CPU的工作电压在不断的降低，而CPU的功耗随着频率的提升却是有增无减，因此CPU的供电电流越来越大，现在主流CPU的工作电压在1.5V-1.6V左右，最大工作电流已达到了50A或更高，这种低电压大电流的情况使得主板需要使用多相供电来满足CPU工作的需求。

常见的DC→DC转换方式有两种：1〃线性调节MP3、CD随身听等使用的稳压器（或称电源适配器）采用的是线性调节方式来实现降压、稳压，其电路示意图如下：其中分压电阻的作用是分担多余的电压，保证负载上获得较低的工作电压，而实际电路上我们可以用三极管来代替分压电路，通过控制三极管的导通来调整分担电压的多少，如果加入取样和调整电路，还可以根据负载两端电压的变化自动调整三极管的导通，这样无论外界电压如何的变化，三极管都会自动调整自己所分担的电压，让负载上的电压保持恒定不变，这样的电路就具备了稳压的功能。

线性调节电路结构简单，但分压电阻串连在电路中就要通过与负载相同的电流，因此会消耗大量的能量并导致温度上升，电压转换效率较低，尤其在CPU供电这种需要大电流的供电电路中，线性电源根本就无法胜任，必须使用特殊的DC→DC（直流→直流）转换电路。

cpu供电电路原理及故障浅析CPU是计算机中常见的重要元件，电路设计者需要对它有一定的了解才能设计出合理可靠的电路。

其中供电电路是CPU的关键，它负责CPU的供电、保护与控制。

本文将对CPU的供电电路原理、组成、结构和故障浅析进行介绍。

一、CPU供电电路原理CPU的供电电路原理是将较低的电压转换成CPU所需的电压，并保证稳定的输出电压。

它的基本结构包括电源，变压器，电容器，稳压器，电感，热保护器等元件，其工作原理是将较低的电压转换成 CPU 需的电压，并通过稳压器对输出电压进行稳定。

二、CPU供电电路组成CPU供电电路的组成元件主要有电源、变压器、电容器、稳压器、电感、热保护器等。

1、电源：CPU供电电路的起点是电源，电源的主要作用是将市电转换成可以供给CPU使用的电压。

电源可分为交流电源和直流电源，它的输出电压根据不同的类型有所不同。

2、变压器：变压器是一种输出电压与输入电压之间可以变换的电路元件。

变压器是通过交叉绕组，利用交流电磁感应原理，使输出电压与输入电压的比值产生改变，从而达到输出电压满足CPU的要求。

3、电容器：电容器的作用是稳定CPU的电压。

当输入的电压大于稳定电压时，电容器可以吸收有效的电量，当输入的电压小于稳定电压时，电容器可以释放存储的电量，从而保证CPU的电压稳定的工作。

4、稳压器：稳压器是一种电路元件，主要作用是通过改变负载来保持输出电压不变。

稳压器可以抑制输入电压的变化，从而保证CPU输出电压的稳定性。

5、电感：电感是一种电路元件，它可以抑制CPU供电线路中的电流变化，从而有效抑制CPU供电电路输出中的噪音。

6、热保护器：热保护器的作用是当CPU的温度升高时，热保护器可以关断电路，避免CPU过热而发生损坏。

三、CPU供电电路故障浅析CPU供电电路故障的表现主要有电压过高或过低、功率过大或过小等现象。

造成故障的原因有多种，主要有下文列出的。

1、电容器失效：电容器的失效可能是由于过载，过载会使电容器效率大大降低，从而影响CPU供电电路的正常工作。

cpu主供电电路的工作原理及分析解析CPU（中央处理器）是计算机的核心部件，负责执行各种指令和处理数据。

为了保证CPU正常运行，主供电电路起着至关重要的作用。

本文将详细介绍CPU主供电电路的工作原理及分析解析。

一、主供电电路的基本组成CPU主供电电路主要由以下几个部分组成：1. 电源：供应电流和电压给CPU的电源单元。

2. 电源单元：负责将电源提供的直流电转换为CPU需要的稳定电压。

3. 电压调节器：根据CPU的工作状态和需求，调节电压的大小，保证CPU供电的稳定性。

4. 电容器：用于储存电能，平衡电压波动，提供稳定的电流给CPU。

5. 稳压模块：用于控制电压的稳定性，防止电压过高或过低对CPU造成损害。

二、主供电电路的工作原理主供电电路的工作原理如下：1. 电源提供直流电：电源将交流电转换为直流电，并提供给电源单元。

2. 电源单元转换电压：电源单元将直流电转换为CPU需要的稳定电压。

通常情况下，CPU需要的电压为1.2V、1.8V或3.3V。

3. 电压调节器调节电压：根据CPU的工作状态和需求，电压调节器调节电压的大小。

当CPU处于高负载状态时，电压调节器会提供更高的电压以满足CPU的需求；当CPU处于低负载状态时，电压调节器会降低电压以节省能量。

4. 电容器平衡电压波动：电容器储存电能，当电压波动时，电容器会释放或吸收电能，以平衡电压的波动，保持供电的稳定性。

5. 稳压模块控制电压稳定性：稳压模块监测电压的稳定性，并根据需要进行调整。

如果电压过高或过低，稳压模块会采取相应的措施，如调节电压调节器的输出电压或关闭电源，以保护CPU的安全运行。

三、主供电电路的分析解析在分析主供电电路时，需要考虑以下几个关键因素：1. 电源的质量：电源的质量直接影响CPU的供电稳定性。

优质的电源能够提供稳定的电流和电压，减少电压波动，保护CPU的正常工作。

2. 电压调节器的性能：电压调节器的性能决定了其对电压的调节能力。

cpu主供电电路的工作原理及分析一、引言在现代计算机系统中，CPU（中央处理器）是整个系统的核心，它负责执行计算机指令、控制数据流动和处理各种计算任务。

而CPU的正常运行离不开稳定可靠的电源供应。

本文将介绍CPU主供电电路的工作原理及分析，探讨其在计算机系统中的重要性和影响因素。

二、CPU主供电电路的组成CPU主供电电路主要由电源模块、电源管理芯片和电源滤波器等组成。

电源模块负责将输入电源转换为CPU需要的电压和电流，并提供给CPU进行工作。

电源管理芯片则负责对电源供应进行监控和管理，以确保供电的稳定性和安全性。

而电源滤波器则用于滤除输入电源中的噪声和干扰，保证供电的纯净性。

三、CPU主供电电路的工作原理CPU主供电电路的工作原理可以简单概括为以下几个步骤：1. 电源模块将输入电源转换为CPU需要的电压和电流。

电源模块通常由开关电源和稳压电源组成。

开关电源通过开关管的开关动作，将输入电源的直流电压转换为高频交流电压，然后通过变压器和整流电路将其转换为所需的直流电压。

稳压电源则通过稳压电路对输出电压进行稳定调节，以满足CPU的工作需求。

2. 电源管理芯片对电源供应进行监控和管理。

电源管理芯片通常包括电源监测、供电控制和电源保护等功能。

电源监测功能可以实时检测电源的电压、电流和功率等参数，以确保供电的稳定性。

供电控制功能可以根据CPU的工作状态和需求，对电源进行动态调节和管理，以提高能效和延长电池寿命。

电源保护功能则可以在供电异常或者故障时，及时切断电源，以保护CPU和其他系统组件的安全。

3. 电源滤波器用于滤除输入电源中的噪声和干扰。

输入电源中往往存在各种噪声和干扰，如交流电源的纹波、开关电源的开关干扰等。

这些噪声和干扰会对CPU的工作稳定性和性能产生负面影响。

电源滤波器通过滤波电路和滤波元件，将这些噪声和干扰滤除，以保证供电的纯净性。

四、CPU主供电电路的分析CPU主供电电路的稳定性和可靠性对计算机系统的性能和稳定性有着重要影响。

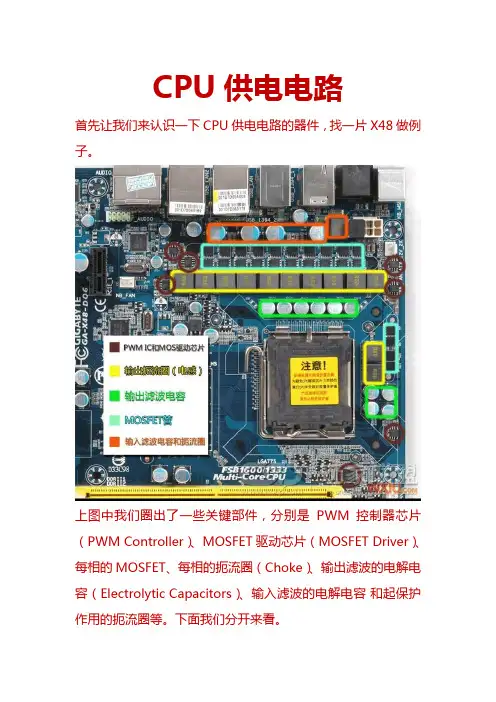

CPU供电电路首先让我们来认识一下CPU供电电路的器件，找一片X48做例子。

上图中我们圈出了一些关键部件，分别是PWM控制器芯片（PWM Controller）、MOSFET驱动芯片（MOSFET Driver）、每相的MOSFET、每相的扼流圈（Choke）、输出滤波的电解电容（Electrolytic Capacitors）、输入滤波的电解电容和起保护作用的扼流圈等。

下面我们分开来看。

（图）PWM控制器（PWM Controller IC）在CPU插座附近能找到控制CPU供电电路的中枢神经，就是这颗PWM主控芯片。

主控芯片受VID的控制，向每相的驱动芯片输送PWM的方波信号来控制最终核心电压Vcore的产生。

MOSFET驱动芯片（MOSFET Driver）MOSFET驱动芯片（MOSFET Driver）。

在CPU供电电路里常见的这个8根引脚的小芯片，通常是每相配备一颗。

每相中的驱动芯片受到PWM主控芯片的控制，轮流驱动上桥和下桥MOS管。

很多PWM控制芯片里集成了三相的Driver，这时主板上就看不到独立的驱动芯片了。

早一点的主板常见到这种14根引脚的驱动芯片，它每一颗负责接收PWM控制芯片传来的两相驱动信号，并驱动两相的MOSFET的开关。

换句话说它相当于两个8脚驱动芯片，每两相电路用一个这样的驱动芯片。

MOSFET，中文名称是场效应管，一般被叫做MOS管。

这个黑色方块在供电电路里表现为受到栅极电压控制的开关。

每相的上桥和下桥轮番导通，对这一相的输出扼流圈进行充电和放电，就在输出端得到一个稳定的电压。

每相电路都要有上桥和下桥，所以每相至少有两颗MOSFET，而上桥和下桥都可以用并联两三颗代替一颗来提高导通能力，因而每相还可能看到总数为三颗、四颗甚至五颗的MOSFET。

下面这种有三个引脚的小方块是一种常见的MOSFET封装，称为D-PAK（TO-252）封装，也就是俗称的三脚封装。

中间那根脚是漏极（Drain），漏极同时连接到MOS管背面的金属底，通过大面积焊盘直接焊在PCB 上，因而中间的脚往往剪掉。

cpu主供电电路的工作原理及分析解析一、引言CPU（Central Processing Unit，中央处理器）作为计算机的核心部件，其正常运行离不开稳定的电源供应。

而CPU主供电电路作为CPU电源的核心部份，起着将电源输入转换为CPU工作所需的电压和电流的重要作用。

本文将详细介绍CPU主供电电路的工作原理以及进行分析解析。

二、CPU主供电电路的组成1. 电源输入：CPU主供电电路通常由电源输入、滤波电路、稳压电路和保护电路等组成。

电源输入是CPU主供电电路的起点，它接收来自计算机电源的直流电，并通过滤波电路进行初步滤波。

2. 滤波电路：滤波电路主要由电容和电感组成，其作用是过滤掉输入电源中的噪声和干扰信号，确保供给CPU的电源电压干净、稳定。

3. 稳压电路：稳压电路是CPU主供电电路的核心部份，其作用是将经过滤波的电源电压进行进一步调整，使其稳定在CPU所需的工作电压范围内。

稳压电路通常采用稳压二极管、稳压三极管、稳压芯片等元件来实现。

4. 保护电路：保护电路是为了保护CPU主供电电路和CPU本身不受电源异常、过压、过流等因素的影响。

保护电路通常包括过压保护、过流保护、过温保护等功能。

三、CPU主供电电路的工作原理1. 电源输入：CPU主供电电路通过电源输入接收来自计算机电源的直流电。

计算机电源通常将交流电转换为直流电，并通过电源线输出给CPU主供电电路。

2. 滤波电路：滤波电路通过电容和电感对输入电源进行滤波处理。

电容可以对高频噪声进行滤波，而电感则可以对低频噪声进行滤波。

通过滤波电路，CPU主供电电路可以获得一个相对稳定、干净的电源电压。

3. 稳压电路：稳压电路是CPU主供电电路的核心部份。

稳压电路通过稳压二极管、稳压三极管、稳压芯片等元件，对滤波后的电源电压进行进一步调整，使其稳定在CPU所需的工作电压范围内。

稳压电路可以根据CPU的工作状态和负载变化，自动调整输出电压和电流。

4. 保护电路：保护电路起到保护CPU主供电电路和CPU本身的作用。

简述cpu三项供电电路原理,结构及故障检测维修流程方法 CPU的三项供电电路包括核心供电电路、缓存供电电路和输入输出供电电路。

这三个电路分别为CPU的核心部分、缓存部分和输入输出部分提供稳定的电源供应，以确保CPU正常运行。

核心供电电路是CPU最重要的供电电路，它为CPU的核心部分提供电源。

核心供电电路通常由多个电压稳压器组成，这些电压稳压器负责将输入的高压电源转换为CPU核心部分所需的低压电源，并保持电压的稳定性。

核心供电电路中还包括滤波电路，它能够滤除输入电源中的噪音和干扰，确保CPU核心部分得到稳定而干净的电源供应。

缓存供电电路为CPU的缓存部分提供电源。

缓存是CPU内部的一种高速存储器，它用于临时存储CPU的指令和数据，以提高CPU的运行效率。

缓存供电电路通常也由电压稳压器和滤波电路组成，它们的设计和工作原理与核心供电电路类似。

输入输出供电电路为CPU的输入输出部分提供电源。

输入输出部分是CPU与外部设备进行通信和数据交换的接口，包括各种输入输出端口和控制电路。

输入输出供电电路通常也由电压稳压器和滤波电路组成，以确保输入输出部分正常工作。

在进行CPU故障检测维修时，一般遵循以下流程方法：1. 检查电源供应：首先检查CPU的电源供应情况，确保电源线正常连接，电源开关打开，以及电源电压和电流是否符合CPU的要求。

如果有问题，需要修复或更换电源。

2. 检查供电电路：检查核心供电电路、缓存供电电路和输入输出供电电路的稳压器和滤波电路是否正常工作。

如果发现故障，需要修复或更换这些电路的元件。

3. 检查故障指示灯：一些CPU可能配有故障指示灯，可以根据指示灯的状态来判断故障原因。

检查故障指示灯的亮灭情况，并参考CPU的说明书来判断故障原因。

4. 检查其他部件：如果以上步骤没有找到故障原因，需要进一步检查CPU的其他部件，如散热器、风扇等是否正常工作。

如果发现故障，需要修复或更换这些部件。

5. 检查软件配置：最后，还需要检查CPU的软件配置是否正确。

cpu供电电路原理及故障浅析
1CPU供电电路简介
CPU供电电路是现代计算机存储系统中重要的部件之一，它负责定义和管理系统中各个电路的工作状态，保证每个部件能够顺利操作。

CPU供电电路由电源和供电单元组成，由电源为系统提供电力，供电单元根据系统需要，为各个组件提供必要的电压。

2CPU供电电路原理
CPU供电电路有两个主要组件，即电源和供电件。

电源件向整个电路提供能量，常用的电源件包括变压器、稳压电源、正压电源以及可变电源等。

而供电件负责把电源件的电压调整到不同的等级以供各个部件使用，电路中比较常见的供电件有直流-交流转换器、电容、电感等元器件。

3CPU供电电路故障浅析
CPU供电电路往往受到外界温度变化、雷击、开关操作等因素影响，容易出现故障现象。

常见的故障类型有：电源欠压、电路噪声增加、电源电压抖动、供电单元输出电压不稳定、端口过载、电路走火等。

对于上述故障，最好的办法就是检测故障原因，进行处理，去除外界的干扰，防止此类故障的进一步发生。

总之，CPU供电电路是计算机系统中重要的部件，它负责不同电路单元之间的电压调整及电源提供，但容易受外界因素影响而出现故
障，因此，系统维护者应持续关注CPU供电电路状态，及时保养、检测，减少故障的发生。

介绍CPU供电电路的基本常识。

①单相供电电路的组成和原理CPU电路主要有PWM芯片，MOSEFT管，电感、电容四种元件。

其中的MOSEFT管就是一个电子开关（如上图中的K1、K2），只不过开关的频率很高，每秒开关1万到1.5万次。

电感和电容在这里起2个作用，储存电能和滤波。

左图是K1闭合，K2断开。

12V直流电流经过电感给电容充电同时给CPU供电。

电流经过电感的时候，由于电感的阻抗，从电感出来的电压不是12V，是从0V慢慢上升的。

供给CPU的电压不会是12V。

电流经过电感是有部分电能转换成磁能存储在电感中。

电容充电也存储电能。

右图是K1断开，K2闭合。

12V供电电源断开。

电感的原正极（+）端经K2与负极接通。

电感把储存的磁能转换成电流释放出来，给电容充电和给CPU供电。

此刻电感成为供电电源。

电感提供的电压是很低的。

前面说到，K1闭合时，12V直流经过电感时，电压是从0V慢慢上升的。

所以K1闭合的时间越长，供给CPU的电压越高。

控制K1和K2的开关时间就可以把12V电压降到适合CPU的电压。

专业术语叫“占空比”。

K1、K2开关时间是由PWM芯片控制的，PWM 的意思就是脉（冲）宽（度）调制。

因为控制K1、K2（MOSEFT开关管）的信号是高电平是闭合（导通），低电平是关开（关断），这种高低电平信号由于时间很短，就像一个个脉冲。

脉冲的宽度就是时间。

所以叫做脉宽调制。

脉宽调制是现在最常用的电压变换技术。

PC的电源供应器就是利用脉宽调制把220V的交流电转换成PC用的各种直流低电压。

K1、K2是否还有同时“闭合”或同时“断开”的情况？同时“断开”是可以的，同时“闭合”是绝对不能允许的，因为同时“闭合”，12V的正极和负极就连接到一起，那就是“短路”了，供电电路要烧毁，CPU也会烧毁。

为了防止出现K1、K2同时“闭合”导通情况出现，K1、K2轮流开关一次，就要同时都“断开”一次。

同时“断开”的时间叫做“死区时间”，因为这段时间K1和K2都不工作，白白消耗电能，所以CPU供电电路的“死区时间”越短，效率就越高，也就越节能。

关于CPU供电的知识
除了要关注整块主板各部分的电容选用情况，其实我们还是需要重点关照CPU供电部分的细节做工。

毕竟主板能否完全支撑得起CPU 以及是否能够充分发挥CPU的性能，主板供电部分的负荷能力也正是关键。

下面店铺就为大家介绍一下关于CPU的供电知识吧，欢迎大家参考和学习。

供电相数、供电扼流线圈铜线粗度、MOS管的配置、辅助电源接口等是判断细节做工优秀与否的另外四个因素。

目前主流主板产品的供电相数配置通常为三相到四相，而部分低端产品则会缩水到两相供电。

理论上，对于一些中低端CPU的支持而言，两相供电可能已经足够，但是三相供电能够给CPU长期稳定的运行以及超频应用以更有保障的支持。

当然市面上也有不少五相到六相供电的豪华型产品，但这种成本的提升必然和售价提高的幅度成正比，消费者们应该结合自己的使用状况理性看待，理性选择。

让捷波悍马HA01-GT引以为傲的五相供电
至于供电扼流线圈的铜线粗度，越粗的铜导线，其电气性能也会更佳。

另外在很多中低端主板中，尽管它们已经提供了三相供电的标准，但是每相仅仅配置了两个小MOS管(场效应管)，由于MOS管在供电稳压、滤波上发挥着重要的作用，所以这些产品的供电效能必然比不上使用每相配置3-4个MOS管的产品，而我们在很多一线品牌高档主板上，还经常看到它们会用上一些体积较大的MOS管，或者在MOS管上方覆盖轻质铜质散热片，这同样会对提升供电效能有所促进。

供电部分的MOS管配置
最后我们还得考虑辅助电源接口的实用性。

目前不少中高档主板都配置了辅助电源接口，以备不时之需，但这些接口分别有4pin和8pin等规格，用户同样需要考虑电源等其他配件的接口是否适用，再作出选择。

cpu供电电路原理及故障浅析
在计算机的结构中，CPU的供电系统是比较重要的一部分，它主要负责提供CPU需要的电量和电压。

CPU供电电路主要包括电源管理电路和电压保护电路，它们的安全性和可靠性直接影响着CPU的工作状态。

CPU供电电路的原理是，经过电源部件（如变压器和滤波器）调节后，电源能量被转化为适合CPU内部组件使用的电能，并控制电压以保证其波动较小，以免影响CPU内部组件的正常工作。

电源管理电路的作用是控制CPU的输入电流和电压，确保合乎规定的电压、电流比例，确保CPU的正常工作。

它由许多小型元件组成，如电压稳压、电流稳压、电压变换器、限流电阻等。

电压保护电路的作用是检测CPU输入电压是否超出规定的上下限，以及电流是否超出规定限值。

它由双稳压器、电压检测器、热控报警器和可编程电压控制器等元件组成，当电压或电流超过预设值时，电路会自动关闭电源，以确保CPU的正常工作。

CPU供电电路的不良现象主要表现为电源不稳定、电源跳闸、电压调节失灵等。

其中，常见的故障有电源管理电路及元件损坏，以及电压保护电路及元件损坏。

电源部件的损坏可以引起电源偏置，从而影响CPU的正常工作。

要进行CPU供电电路的故障检测和修复，应先检查电源系统的输出电压和电流，以及电源部件的工作情况，能量情况是否正常。

此外，也需要检查电压保护电路的电压调节模式和元件工作情况。

如果检测
到任何不正常情况，应第一时间进行维修和更换，以确保CPU的正常工作状态。

综上所述，CPU供电电路是确保CPU正常工作的重要环节，因此在使用中一定要注意保持其安全性和可靠性。

如果出现故障，及时进行检查和维修，确保CPU正常工作。

电脑主板CPU供电电路原理图解一．多相供电模块的优点1．可以提供更大的电流，单相供电最大能提供25A的电流，相对现在主流的处理器来说，单相供电无法提供足够可靠的动力，所以现在主板的供电电路设计都采用了两相甚至多相的设计，比如K7、K8多采用三相供电系统，而LGA755的Pentium系列多采用四相供电系统。

2．可以降低供电电路的温度。

因为多了一路分流，每个器件的发热量就减少了。

3．利用多相供电获得的核心电压信号也比两相的来得稳定。

一般多相供电的控制芯片（PWM芯片）总是优于两相供电的控制芯片，这样一来在很大程度上保证了日后升级新处理器的时候的优势。

二．完整的单相供电模块的相关知识该模块是由输入、输出和控制三部分组成。

输入部分由一个电感线圈和一个电容组成；输出部分同样也由一个电感线圈和一个组成；控制部分则由一个PWM控制芯片和两个场效应管（MOS-FET）组成（如图1）。

图1单相供电电路图主板除了给大功率的CPU供电外，还要给其它设备的供电，如果做成单相电路，需要采用大功率的管，发热量很大，成本也比较高。

所以各大主板厂商都采用多相供电回路。

多相供电是将多个单相电路并联而成的，它可以提供N倍的电流。

小知识场效应管：是一种单极性的晶体管，最基本的作用是开关，控制电流，其应用比较广泛，可以放大、恒流，也可以用作可变电阻。

PWM芯片：PWM即Pulse Width Modulation（脉冲宽度调制），该芯片是供电电路的主控芯片，其作用为提供脉宽调制，并发出脉冲信号，使得两个场效应管轮流导通。

实际电感线圈、电容和场效应管位于CPU插槽的周围（如图2）。

图2 主板上的电感线圈和场效应管了解了以上知识后，我们就可以轻松判断主板的采用了几相供电了。

三.判断方法1．一个电感线圈、两个场效应管和一个电容构成一相电路。

这是最标准的供电系统，很多人认为：判定供电回路的相数与电容的个数无关。

这是因为在主板供电电路中电容很富裕，所以，一个电感加上两个场效应管就是一相；两相供电回路则是两个电感加上四个场效应管；三相供电回路则是三个电感加上六个场效应管。
