后张法预应力混凝土铁路桥双线简支箱梁张拉作业指导书编制人:审核人:批准人：编号:受控状态:编制日期:张拉作业指导书预应力混凝土的基本原理：为了避免钢筋混凝土结构的裂缝过早出现,充分利用高强度钢筋及高强度混凝土,可以设法在结构构件承受使用荷载前,预先对受拉区的混凝土施加压力,使它产生预压应力来减小或抵消荷载所引起的混凝土拉应力,从而将结构构件的拉应力控制在较小范围,甚至处于受压状态,以推迟混凝土裂缝的出现和开展,从而提高构件的抗裂性能和刚度。
1.张拉设备1.1张拉千斤顶须保证预应力钢绞线在张拉过程中的安全可靠和准确性及便于处理在张拉过程中产生的滑丝、断丝现象。
选用张拉千斤顶为：纵向张拉选用3500KN的穿心式千斤顶，配用ZB4—500型油泵。
1.2张拉油压表采用防震型，其精等级采用0.4级。
最小分刻度不应大于读数0.5MPa。
1.3 张拉设备（千斤顶、油泵、油压表）应配套校验，张拉千斤顶要定期校正，其期限不超过一个月（或已张拉200次），校正系数不得大于1.05，到期后，必须送计量监督检测所复验，并做好更换使用记录。
1.4在使用中发现指针无油压不回零，油表玻璃破损或其它不正常情况，对其准确性有怀疑时，不得继续使用，必须送试验室进行修复，经重新校正合格后方可投入使用。
1.5选用的油泵额定油压数为使用油压数的1.4倍，油泵箱容量为张拉千斤顶总输油量的150%以上。
1.6千斤顶在下列情况下，必须重新进行校验。
，或漏油严重，经拆修以后。
2.预施应力前的准备工作2.1 检查梁体混凝土表面质量，有轻微缺陷允许在预施应力后进行修补处理（如非应力部位的缺陷或麻面、汽泡），缺陷严重者不得进行此道工序操作。
2.2检查梁体混凝土强度和弹性模量是否已达设计要求：2.3千斤顶和油压表在校正期内，无异常现状。
2.4 锚具按规定检验合格，不得沾有污物。
2.5 检查使用的预应力钢绞线是否准确，外露部位不得有损伤、扭结。
2.6 当梁体张拉于底部，支撑面不垂直密贴时，应在梁端部设支撑木，以保证操作时梁体稳定。
后张法预应力混凝土简支箱梁预应力施工作业指导书单位：编制：审核：批准：预应力施工作业指导书1.适用范围本作业指导书适用于新建XXXXX桥梁工程后张法预应力混凝土简支箱梁预应力施工。
2.作业准备2.1 在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。
制定施工安全保证措施，提出应急预案。
对施工人员进行技术交底。
2.2 现场施工机械、人员配置满足施工需要。
3.施工程序与工艺流程预应力钢绞线使用前按规定分批抽样进行检验，钢绞线的表面不得有润滑剂和油渍，允许有轻微的浮锈，但不得锈蚀成可见的麻坑。
钢绞线内没有折断、横裂的钢丝。
钢绞线直径偏差，不超过规定。
如抽样检查不合格，则加倍抽查，如再不合格，则对该批钢绞线逐盘检查。
锚具和夹具的类型符合设计规定，并抽样进行外观尺寸、硬度及锚固力检查和试验。
检查结果如有一套不合格，则另取双倍数量进行检查，如仍有一套不合格，则逐套检查，合格者方可使用。
预应力钢绞线、锚具和夹具储存在清洁、干燥的地方，加以遮盖，并定期检查有无损坏和腐蚀。
试生产时，应进行预应力管道，扩孔段和锚口摩阻测试，确定预应力的实际损失。
（1）张拉工艺流程：制束→穿束→预张拉→初张拉→终张拉→锚具外钢绞线切割。
（2）下料与编束：钢绞线的下料采用砂轮切割机切割。
按设计尺寸下料后，编束后用20号铁丝绑扎，间距1～1.5m。
编束时应先将钢绞线用梳溜板理顺，并尽量使各根钢绞线松紧一致。
（3）穿束方法：人工穿束。
预应力成孔采用预埋波纹管的方法施工。
预应力钢绞线安装，在梁体混凝土强度达到张拉要求后进行。
（4）预应力施工采用ZB4-500油泵供油，用YCW250B千斤顶进行纵向张拉，张拉油表不低于1.0级。
千斤顶标定有效期不超过一个月，当出现不正常现象时重新校验。
油表检验与千斤顶视为一个单元进行检验，千斤顶在张拉作业前必须与油表配套校正,其校正系数不大于1.05。
（5）预施应力按预张拉、初张拉、终张拉三个阶段进行。

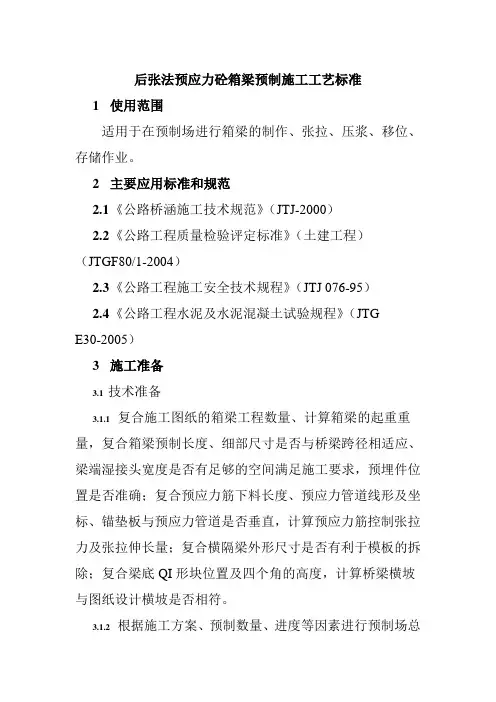

后张法预应力砼箱梁预制施工工艺标准1使用范围适用于在预制场进行箱梁的制作、张拉、压浆、移位、存储作业。
2主要应用标准和规范2.1《公路桥涵施工技术规范》（JTJ-2000）2.2《公路工程质量检验评定标准》（土建工程）（JTGF80/1-2004）2.3《公路工程施工安全技术规程》（JTJ 076-95）2.4《公路工程水泥及水泥混凝土试验规程》（JTGE30-2005）3施工准备3.1技术准备3.1.1复合施工图纸的箱梁工程数量、计算箱梁的起重重量，复合箱梁预制长度、细部尺寸是否与桥梁跨径相适应、梁端湿接头宽度是否有足够的空间满足施工要求，预埋件位置是否准确；复合预应力筋下料长度、预应力管道线形及坐标、锚垫板与预应力管道是否垂直，计算预应力筋控制张拉力及张拉伸长量；复合横隔梁外形尺寸是否有利于模板的拆除；复合梁底QI形块位置及四个角的高度，计算桥梁横坡与图纸设计横坡是否相符。
3.1.2根据施工方案、预制数量、进度等因素进行预制场总体布置规划设计，预制场地、箱梁存放场、底座平面布置、龙门轨道及其纵坡、运梁轨道及其纵坡、混凝土运输道路、场地排水、施工用水管线、供电线路规划设计、混凝土拌合站、钢筋加工厂、钢绞线下料场规划设计。
3.1.3预制底座设计、计算（包括反拱设计）；存梁枕梁设计、计算；模板设计、计算；箱梁起重运输设计、计算；龙门轨道设计、计算。
3.1.4编制箱梁预制单项施工组织设计，对施工技术方案进行研讨、比较和完善。
制定安全技术措施，向技术人员组进行一级技术交底及安全交底，向班组进行详细的二级技术、安全、操作交底。
确保施工过程中的质量及人身安全。
3.1.5混凝土配合比设计及试验，按照混凝土设计强度，进行理论配合比、施工配合比设计的试验。
3.2机具准备3.2.1钢筋加工、安装设备：钢筋切断机、钢筋弯曲机、电焊机、对焊机、龙门吊、钢筋成形骨架、扁担钢梁。
3.2.2模板及其安装设备：外侧模板、端头模板、箱梁内模、防止模内上浮横梁、对拉螺杆、模板螺旋支腿、螺旋斜撑杆及其地锚、龙门吊及电动葫芦。
后张法预应力混凝土箱梁施工方法1.台座设置：对原地面进行清理、整平，碾压密实，在其上铺设10cm厚碎石并整平碾压，两端支点部位采用浆砌片石加强，再在其上浇筑30cm 厚素砼，在底座上预留孔道，以备用拉杆固定外模。
并按设计要求设置预拱度，预拱度值按二次抛物线进行布设。
其上铺5mm钢板作为底模，底模钢板与底座砼中预埋的钢筋焊接，以防止钢板变形，钢板的接缝处进行焊接并用电动砂轮磨平打光。
2.钢筋（钢绞线）：在装运及储存时严格保护，严防受到物理损害、腐蚀和污染。
在选用时首先检查其质量证明书、包装方法及标志内容是否附和规定，其表面不得有润滑剂及油污等。
钢筋采用钢筋切断机切断、弯筋机弯制成型，就地在梁台座处进行绑扎、增加点焊数量，以免钢筋骨架变形。
钢筋绑扎时先绑扎底、腹板钢筋，待浇注完底、腹板砼后，再绑扎顶板。
顶板钢筋绑扎前，要对顶板底模、腹板伸入顶板部分的钢筋、施工缝进行清理和凿毛工作。
钢绞线采用机械下料，穿束机穿束。
3.预应力制孔：波纹管的安装以底模为基准，按预应力钢绞线曲线坐标直接量出相应点的高度，标在钢筋上，定出波纹管位置，将钢筋托架焊牢定位在箍筋上，用铁丝扎牢抽拔管，当波纹管的安装与钢筋发生妨碍时，调整钢筋位置，以保证预应力管道位置的准确。
特别应注意使锚下垫板与预应力孔道中心保持垂直。
4. 模板制作与安装：预制梁底模采用5mm 钢模板，外模采用大块钢模板，板面用6mm 钢板焊制而成，用8#槽钢做主要支撑骨架， ∠50角钢做加劲骨架，为确保构件尺寸，采用标准加工厂制作。
模板分段制作成整体，M16螺栓拉杆连接，板与板之间放置软小的空心塑料管防止漏浆。
采用拉杆及钢管进行加固。
在模板的外侧装托架安装附着式振动器。
外模的安装与拆卸工作由龙门吊完成，内模采用拆装式木模板，立模时先设立侧外模和端模，在浇注底板砼后，用龙门吊迅速吊装分节段拼装成型的内模。
浇注腹板砼后，再设立顶板侧模、端头模。
内模吊装前，要先将已灌注部分砼人工抹平，并将内模外包一层塑料纸，以便于以后内模的拆除和防止漏浆。
