吸湿排汗(亲水)易去污整理耐洗水工艺解决方案-染化在线

聚酯织物吸湿排汗亲水整理工艺的研究一、引言聚酯织物是一种常用的合成纤维，具有优良的机械性能和化学稳定性，被广泛应用于服装、家居纺织品等领域。

然而，由于其低吸湿性和排汗性能差，使得穿着聚酯织物制成的衣物在高温潮湿环境下容易产生不适感。

因此，研究聚酯织物吸湿排汗亲水整理工艺具有重要的意义。

二、聚酯织物吸湿排汗亲水整理工艺的研究现状1. 聚酯织物吸湿排汗亲水整理剂目前，常用的聚酯织物吸湿排汗亲水整理剂主要包括有机硅复合剂、氨基硅油、共混型聚氨酯等。

这些整理剂可以改善聚酯织物表面张力和润湿性能，提高其吸湿排汗性能和亲水性能。

2. 聚酯织物吸湿排汗亲水整理技术目前，常用的聚酯织物吸湿排汗亲水整理技术主要包括浸涂法、喷涂法、印花法等。

其中，浸涂法是一种较为常用的整理技术，可以通过控制整理剂的浓度、温度和时间等因素来实现对聚酯织物吸湿排汗亲水性能的调控。

3. 聚酯织物吸湿排汗亲水整理效果评价聚酯织物吸湿排汗亲水性能的评价主要包括接触角测试、水珠滴落测试、透气性测试等。

其中，接触角测试可以评估聚酯织物表面的润湿性能，水珠滴落测试可以评估其抗水滴渗透能力，透气性测试则可以评估其排汗性能。

三、聚酯织物吸湿排汗亲水整理工艺研究进展1. 聚酯织物吸湿排汗亲水复合整理剂近年来，研究人员提出了一种新型的聚酯织物吸湿排汗亲水复合整理剂。

该复合整理剂由有机硅复合剂、氨基硅油和共混型聚氨酯等多种整理剂组成，可以同时提高聚酯织物的吸湿排汗性能和亲水性能。

2. 聚酯织物吸湿排汗亲水整理技术改进为了提高聚酯织物吸湿排汗亲水性能的稳定性和持久性，研究人员还对聚酯织物吸湿排汗亲水整理技术进行了改进。

例如，采用纳米技术制备的纳米复合整理剂可以使得聚酯织物具有更好的耐洗性和耐磨性。

3. 聚酯织物吸湿排汗亲水整理效果评价方法研究为了更加准确地评估聚酯织物吸湿排汗亲水效果，研究人员还对评价方法进行了改进。

例如，采用三角刮板法可以更加准确地测量聚酯织物表面张力和润湿角度，从而更加客观地评估其润湿性能。

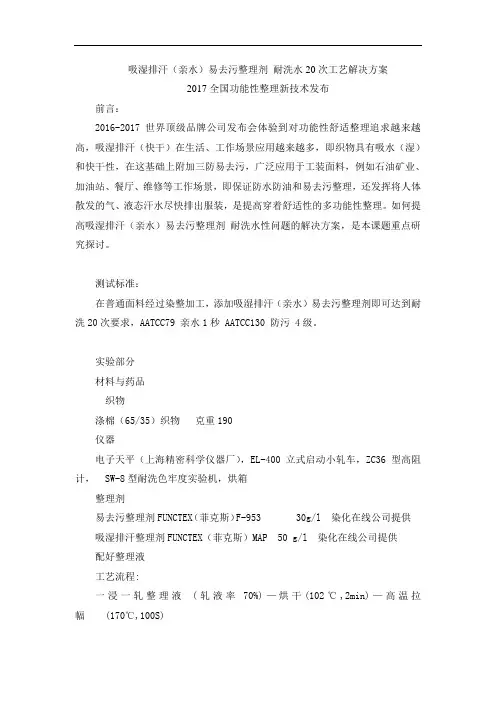

吸湿排汗（亲水）易去污整理剂耐洗水20次工艺解决方案2017全国功能性整理新技术发布前言：2016-2017世界顶级品牌公司发布会体验到对功能性舒适整理追求越来越高，吸湿排汗（快干）在生活、工作场景应用越来越多，即织物具有吸水（湿）和快干性，在这基础上附加三防易去污，广泛应用于工装面料，例如石油矿业、加油站、餐厅、维修等工作场景，即保证防水防油和易去污整理，还发挥将人体散发的气、液态汗水尽快排出服装，是提高穿着舒适性的多功能性整理。

如何提高吸湿排汗（亲水）易去污整理剂耐洗水性问题的解决方案，是本课题重点研究探讨。

测试标准：在普通面料经过染整加工，添加吸湿排汗（亲水）易去污整理剂即可达到耐洗20次要求，AATCC79 亲水1秒 AATCC130 防污 4级。

实验部分材料与药品织物涤棉（65/35）织物克重190仪器电子天平（上海精密科学仪器厂），EL-400立式启动小轧车，ZC36型高阻计，SW-8型耐洗色牢度实验机，烘箱整理剂易去污整理剂FUNCTEX（菲克斯）F-953 30g/l 染化在线公司提供吸湿排汗整理剂FUNCTEX（菲克斯）MAP 50 g/l 染化在线公司提供配好整理液工艺流程:一浸一轧整理液(轧液率70%)—烘干(102℃,2min)—高温拉幅(170℃,100S)吸湿（亲水）测试方法：美标：吸湿排汗测试方法AATCC-79日本：吸湿排汗测试方法JIS1907-02排汗性测试方法：台湾纺拓会标准TTF0007《吸湿速干纺织服饰品》中提供的测试方法易去污测试方法：美标AATCC130易去污测试方法耐洗性测试方法：20次洗水参照JIS0217-103“家用电器洗涤方法”标准进行，具体为：将含有2g/L 洗衣粉的洗涤液和测试织物放入洗衣机中，控制浴比1：30，水温40度，洗涤5min，脱水，再用冷水洗涤2min，脱水烘干。

易去污整理剂FUNCTEX（菲克斯）F-953 30g/l 染化在线公司提供吸湿排汗整理剂FUNCTEX（菲克斯）MAP 50 g/l 染化在线公司提供BV测试结果：洗前毛细高度亲水性水分蒸发率易去污8cm 3s 100% 4级20次洗水后12cm 1s 95% 4级这套工艺，测试结果符合BV检测美标AATCC-79吸湿排汗测试：洗前4S，20次洗后1S美标AATCC130易去污测试：洗前4级，20次洗水后4级。

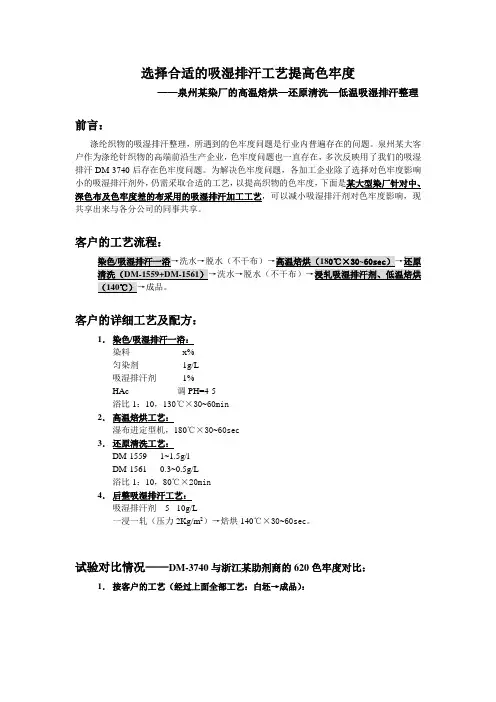

选择合适的吸湿排汗工艺提高色牢度——泉州某染厂的高温焙烘—还原清洗—低温吸湿排汗整理前言：涤纶织物的吸湿排汗整理，所遇到的色牢度问题是行业内普遍存在的问题。

泉州某大客户作为涤纶针织物的高端前沿生产企业，色牢度问题也一直存在，多次反映用了我们的吸湿排汗DM-3740后存在色牢度问题。

为解决色牢度问题，各加工企业除了选择对色牢度影响小的吸湿排汗剂外，仍需采取合适的工艺，以提高织物的色牢度，下面是某大型染厂针对中、深色布及色牢度差的布采用的吸湿排汗加工工艺，可以减小吸湿排汗剂对色牢度影响，现共享出来与各分公司的同事共享。

客户的工艺流程：客户的详细工艺及配方：1．染色/吸湿排汗一浴：染料x%匀染剂1g/L吸湿排汗剂1%HAc 调PH=4-5浴比1：10，130℃×30~60min2．高温焙烘工艺：湿布进定型机，180℃×30~60sec3．还原清洗工艺：DM-1559 1~1.5g/lDM-1561 0.3~0.5g/L浴比1：10，80℃×20min4．后整吸湿排汗工艺：吸湿排汗剂 5 - 10g/L一浸一轧（压力2Kg/m2）→焙烘140℃×30~60sec。

试验对比情况——DM-3740与浙江某助剂商的620色牢度对比：1．按客户的工艺（经过上面全部工艺：白坯→成品）：2．色布浸轧法吸湿排汗整理：①低温焙烘（140℃焙烘）：②高温焙烘（180℃焙烘）：试验结论：◆按客户的工艺：浸轧工作液→140℃焙烘定型——DM-3740的色牢度明显好于浙江某助剂商的620；◆按涤纶加工的常规工艺：浸轧工作液→170℃焙烘定型——DM-3740的色牢度明显较620差。

综合小样的试验情况及客户的生产经验，采用先高温焙烘—还原清洗—低温吸湿排汗整理工艺，可明显降低吸湿排汗剂对色牢度的影响，且公司的DM-3740适用于此工艺时对色牢度影响更小，性能优于国内某助剂的620。

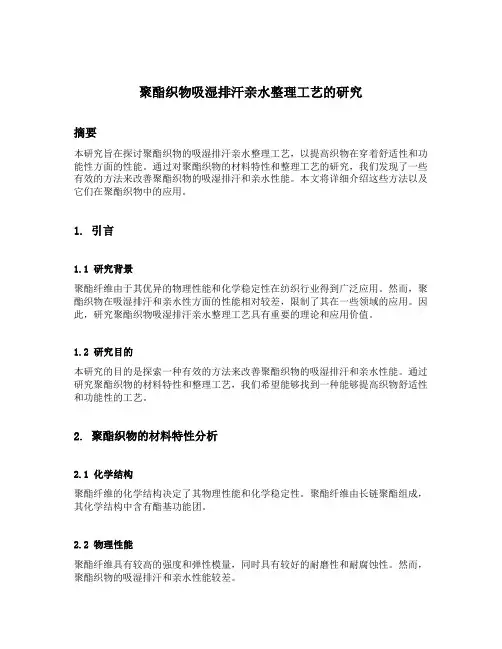

聚酯织物吸湿排汗亲水整理工艺的研究摘要本研究旨在探讨聚酯织物的吸湿排汗亲水整理工艺，以提高织物在穿着舒适性和功能性方面的性能。

通过对聚酯织物的材料特性和整理工艺的研究，我们发现了一些有效的方法来改善聚酯织物的吸湿排汗和亲水性能。

本文将详细介绍这些方法以及它们在聚酯织物中的应用。

1. 引言1.1 研究背景聚酯纤维由于其优异的物理性能和化学稳定性在纺织行业得到广泛应用。

然而，聚酯织物在吸湿排汗和亲水性方面的性能相对较差，限制了其在一些领域的应用。

因此，研究聚酯织物吸湿排汗亲水整理工艺具有重要的理论和应用价值。

1.2 研究目的本研究的目的是探索一种有效的方法来改善聚酯织物的吸湿排汗和亲水性能。

通过研究聚酯织物的材料特性和整理工艺，我们希望能够找到一种能够提高织物舒适性和功能性的工艺。

2. 聚酯织物的材料特性分析2.1 化学结构聚酯纤维的化学结构决定了其物理性能和化学稳定性。

聚酯纤维由长链聚酯组成，其化学结构中含有酯基功能团。

2.2 物理性能聚酯纤维具有较高的强度和弹性模量，同时具有较好的耐磨性和耐腐蚀性。

然而，聚酯织物的吸湿排汗和亲水性能较差。

2.3 市场应用由于其良好的物理性能和化学稳定性，聚酯纤维广泛应用于服装、家居纺织品、工业过滤等领域。

3. 聚酯织物吸湿排汗亲水整理工艺的研究方法3.1 实验材料本研究选取了常见的聚酯织物样品作为实验材料，包括涤纶、尼龙和锦纶。

3.2 实验设计通过改变整理工艺参数，如整理剂浓度、整理温度和整理时间，我们对实验样品进行了不同条件下的整理实验。

3.3 实验方法我们利用扫描电子显微镜(SEM)、红外光谱分析(FTIR)和接触角测量仪等方法对整理后的样品进行了表征和分析，以评估整理工艺对聚酯织物的影响。

4. 聚酯织物吸湿排汗亲水整理工艺的改进方法4.1 表面改性通过改变聚酯织物表面的化学性质，我们可以提高其亲水性能。

常用的改进方法包括表面涂层、表面活化和表面改性剂的引入。

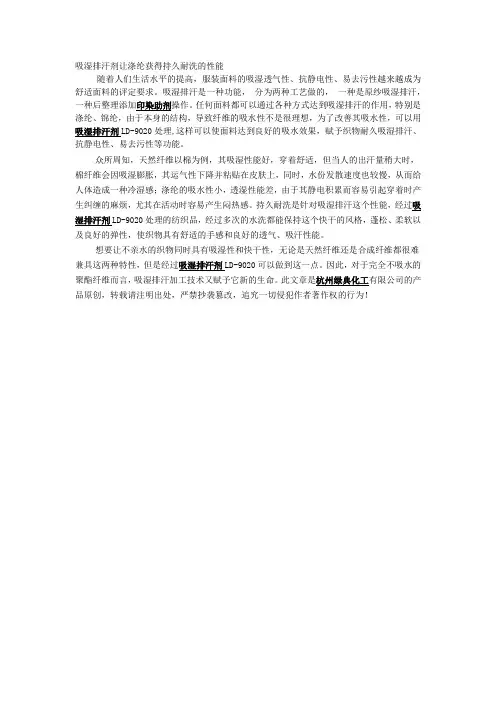

吸湿排汗剂让涤纶获得持久耐洗的性能
随着人们生活水平的提高，服装面料的吸湿透气性、抗静电性、易去污性越来越成为舒适面料的评定要求。

吸湿排汗是一种功能，分为两种工艺做的，一种是原纱吸湿排汗，一种后整理添加印染助剂操作。

任何面料都可以通过各种方式达到吸湿排汗的作用，特别是涤纶、锦纶，由于本身的结构，导致纤维的吸水性不是很理想，为了改善其吸水性，可以用吸湿排汗剂LD-9020处理,这样可以使面料达到良好的吸水效果，赋予织物耐久吸湿排汗、抗静电性、易去污性等功能。

众所周知，天然纤维以棉为例，其吸湿性能好，穿着舒适，但当人的出汗量稍大时，棉纤维会因吸湿膨胀，其运气性下降并粘贴在皮肤上，同时，水份发散速度也较慢，从而给人体造成一种冷湿感；涤纶的吸水性小，透湿性能差，由于其静电积累而容易引起穿着时产生纠缠的麻烦，尤其在活动时容易产生闷热感。

持久耐洗是针对吸湿排汗这个性能，经过吸湿排汗剂LD-9020处理的纺织品，经过多次的水洗都能保持这个快干的风格，蓬松、柔软以及良好的弹性，使织物具有舒适的手感和良好的透气、吸汗性能。

想要让不亲水的织物同时具有吸湿性和快干性，无论是天然纤维还是合成纤维都很难兼具这两种特性，但是经过吸湿排汗剂LD-9020可以做到这一点。

因此，对于完全不吸水的聚酯纤维而言，吸湿排汗加工技术又赋予它新的生命。

此文章是杭州绿典化工有限公司的产品原创，转载请注明出处，严禁抄袭篡改，追究一切侵犯作者著作权的行为！。

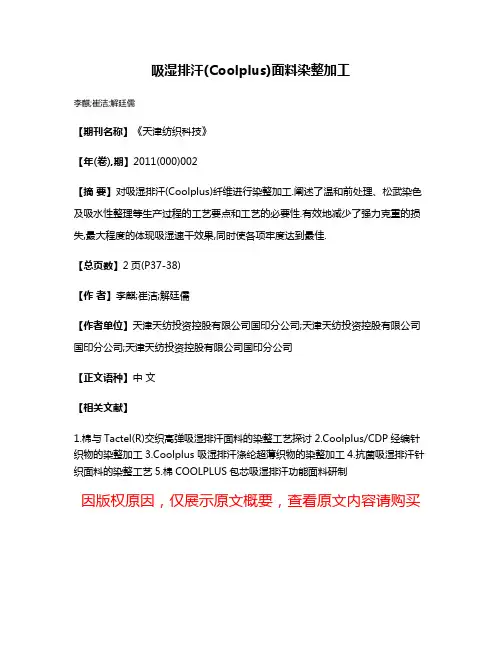

吸湿排汗(Coolplus)面料染整加工
李麒;崔洁;解廷儒
【期刊名称】《天津纺织科技》
【年(卷),期】2011(000)002
【摘要】对吸湿排汗(Coolplus)纤维进行染整加工.阐述了温和前处理、松武染色及吸水性整理等生产过程的工艺要点和工艺的必要性.有效地减少了强力克重的损失,最大程度的体现吸湿速干效果,同时使各项牢度达到最佳.
【总页数】2页(P37-38)
【作者】李麒;崔洁;解廷儒
【作者单位】天津天纺投资控股有限公司国印分公司;天津天纺投资控股有限公司国印分公司;天津天纺投资控股有限公司国印分公司
【正文语种】中文
【相关文献】
1.棉与Tactel(R)交织高弹吸湿排汗面料的染整工艺探讨
2.Coolplus/CDP经编针织物的染整加工
3.Coolplus 吸湿排汗涤纶超薄织物的染整加工
4.抗菌吸湿排汗针织面料的染整工艺
5.棉COOLPLUS包芯吸湿排汗功能面料研制
因版权原因，仅展示原文概要，查看原文内容请购买。
