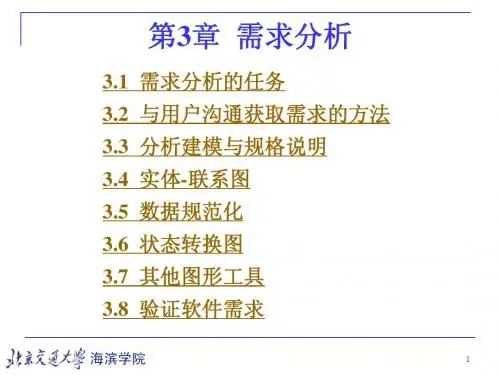

软件工程导论课件之第3章_需求分析

结构化分析方法就是面向数据流自顶向下逐步求精 进行需求分析的方法。通过可行性研究已经得出了 目标系统的高层数据流图，需求分析的目标之一就 是把数据流和数据存储定义到元素级。为了达到这 个目标，通常从数据流图的输出端着手分析，这是 因为系统的基本功能是产生这些输出，输出数据决 定了系统必须具有的最基本的组成元素。
为了解决这些问题，往往需要向用户和其他有关人 员请教，他们的回答使分析员对目标系统的认识更 深入更具体了，系统中更多的数据元素被划分出来 了，更多的算法被搞清楚了。通常把分析过程中得 到的有关数据元素的信息记录在数据字典中，把对 算法的简明描述记录在IPO图(见3.7节)中。通过分析 而补充的数据流、数据存储和处理，应该添加到数 据流图的适当位置上。
一旦得出了意见一致的列表，就把与会者分成更小 的小组，每个小组的工作目标是为每张列表中的项 目制定小型规格说明。小型规格说明是对列表中包 含的单词或短语的准确说明。
7. 逆向需求
逆向需求说明软件系统不应该做什么。理论上有无 限多个逆向需求，我们应该仅选取能澄清真实需求 且可消除可能发生的误解的那些逆向需求。
8. 将来可能提出的要求
应该明确地列出那些虽然不属于当前系统开发范畴， 但是据分析将来很可能会提出来的要求。这样做的 目的是，在设计过程中对系统将来可能的扩充和修 改预做准备，以便一旦确实需要时能比较容易地进 行这种扩充和修改。
在展示了每个人针对某个议题的列表之后，大家共 同创建一张组合列表。在组合列表中消去了冗余项， 加入了在展示过程中产生的新想法，但是并不删除 任何实质性内容。在针对每个议题的组合列表都建 立起来之后，由协调人主持讨论这些列表。组合列 表将被缩短、加长或重新措辞，以便更准确地描述 将被开发的产品。讨论的目标是，针对每个议题(对 象、服务、约束和性能)都创建出一张意见一致的列 表。

河南工程学院
软件工程概论
• 在数据流图中，需按层给加工框编号。 编号表明该加工所处层次及上下层的亲 子关系
• 规定任何一个数据流子图必须与它上一 层的一个加工对应，两者的输入数据流 和输出数据流必须一致。此即父图与子 图的平衡
• 可以在数据流图中加入物质流，帮助用 户理解数据流图
河南工程学院
软件工程概论
经过分析，商店业务处理的主要功能应当 有销售、采购、会计三大项。主要数据流 输入的源点和输出终点是顾客和供应商。
然后从输入端开始，根据商店业务工作流 程，画出数据流流经的各加工框，逐步画 到输出端，得到第一层数据流图
河南工程学院
软件工程概论
第一层数据流图
河南工程学院
软件工程概论
加细每一个加工框
员
河南工程学院
软件工程概论
• 分析师的角色 1. 熟悉计算机技术 2. 了解用户业务领域的相关知识 3. 能在用户和开发人员之间借助数据概念进
行交流
河南工程学院
软件工程概论
• 需求分析的活动和原则 1. 需求获取 2. 分析建模 3. 需求评审
河南工程学院
软件工程概论
需求获取
• 1.进行调查研究，获取用户需求（问题识别）。 • 这些需求包括： • 功能需求：所开发的软件必需具备什么功能（最重要）。 • 性能需求：指待开发的软件应具备的性能指标，如存储容
河南工程学院
软件工程概论
需求建模
• 从当前系统的物理模型中去掉非本质因素 ，如地点、人物等，抽象出当前系统的逻 辑模型，可以用数据流图表示。
河南工程学院
软件工程概论
需求评审
• 需求分析的最后一个环节
河南工程学院
软件工程概论

正常使用主观题需2.0以上版本雨课堂
作答
主观题 10分
2.为方便旅客，某航空公司拟开发一个机票预订 系统。旅行社把预订机票的旅客信息（姓名、性 别、工作单位、身份证号码、旅行时间、旅行目 的地等）输入进该系统，系统为旅客安排航班， 印出取票通知和账单，旅客在飞机起飞的前一天 凭取票通知和账单交款取票，系统校对无误即印 出机票给旅客。请绘制该系统的ER图。
3.2 与用户沟通获获取需求的方法
面向数据流自顶向下求精 3.数据流分析的结果 • 清晰地定义了可实际操作的个数据元素； • 明确地展现了数据的来源与去处； • 初步描绘了数据处理的可能算法（方法）。 4.数据流描述方法 • 数据流图：数据及其处理关系 • 数据字典：数据元素 • IPO图：处理算法
可靠性Reliability：系统失效时间间隔的描述，以发生的失 效个数为驱动 可用性Availability：系统可供使用时间的描述，以丢失的 时间为驱动 4. 出错处理需求：如何响应环境错误 5. 接口需求：与环境通信的格式 6. 约束：应遵守的限制条件，精度、工具、标准、硬件平台 7. 逆向需求：不应该做什么 8. 未来的需求：不属于当前系统的开发范畴
析重要性
① 数据决定了需要的处理和算法，数据是需求分析的出 发点
② 信息系统的基本模型：输入数据 数据处理 输出数 据
③ 数据在流动中被处理，数据决定了处理所需的算法
3.2 与用户沟通获获取需求的方法
面向数据流自顶向下求精 1.基于数据流图的结构化分析方法 ① 结构化分析方法就是面向数据流自顶向下逐步求精进 行需求分析的方法
需求分析的原则
基本原则 P56 尽管目前有许多不同的用于需求 分析的结构化分析方法，但是所有 这些方法都遵循下述原则

5
理
D5 订单表
订单49
1. 数据流图的四个基本成分
2
或
2
数据处理(加工) 数据流（数据对象）
或
II
数据存储 (文件或数据库）
2
或
位于被建模系统之外的信息生 产者或消费者,称为外部项。 说明数据输入的源点(数据源) 或数据输出的汇点(数据池)
50
2. DFD各成分的作用和 命名注意事项
数据流
表示数据和数据流向
抽象出当前系统的逻辑模型
购 书 申 学请
购
生
审查 有效性
书 单
开发票
发 票
开领 书单
领 书 单 发书
书
学 生
学生购买教材的逻辑模型
35
需求分析过程示意
(3) 分析当前系统与目标系统的差别， 建立目标系统的逻辑模型
无效书单
学 购书单 审查并 发票 领书单 开领
生
开发票
书单
学 生
36
计算机售书系统的逻辑模型
28
(10) 软件成本消耗 与开发进度需求
开发有规定的时间表吗？
软硬件投资有无限制？
29
(11) 质量保证
系统的可靠性要求？
系统必须监测和隔离错误吗？
规定系统平均出错时间？
出错后，重启系统允许的时间？ 系统变化如何反映到设计中？ 维护是否包括对系统的改进？ 系统的可移植性？
4
需求分析的任务和步骤

需求分析的任务
建立分析模型 编写需求说明

需求分析的步骤
问题分析
需求描述
需求验证（评审）
5
需求获取的常用方法
