振动筛原理和常用计算

振动筛的工作原理及应用1. 工作原理振动筛，也称为振动筛分机或振动筛分设备，是一种常见的筛分设备，主要用于实现物料的筛分、分级和过滤。

它通过振动驱动装置使筛体产生振动，从而实现物料在筛网上的分离。

振动筛的工作原理主要包括以下几个方面：1.1 振动源振动筛的核心部分是振动源，它是通过电机或振动器产生的振动力，将物料推向筛面。

同时，振动源的振动力可以根据需要进行调节，以满足不同筛分要求。

1.2 筛箱和筛网振动筛的筛箱是由一组板材焊接而成的，其内部安装有筛网。

筛箱的材质根据物料性质和使用环境的不同选择，常见的有钢板、不锈钢等。

筛网则是在筛箱内部张紧的，根据不同粒度要求可选用不同孔径的筛网。

1.3 振动传递振动筛通过振动源产生的振动力，将其传递到筛箱和筛网上，使其产生振动。

传递振动的方式分为两种：水平传递和竖直传递。

水平传递主要靠振动源通过轴承和连杆传递振动力，使筛箱产生水平振动；竖直传递通过筛箱上安装的振动弹簧将振动力传递到筛网上，使其产生竖直振动。

1.4 物料筛分振动筛的工作过程中，物料从进料口进入筛箱内部。

在振动的作用下，物料在筛网上产生连续的跳跃运动，大颗粒逐渐向筛箱的出料口移动，小颗粒则通过筛网进入下方的出料口。

通过调整振动力的大小和筛网孔径的大小，可以实现不同粒度物料的筛分。

2. 应用领域振动筛具有结构简单、工作可靠、能耗低等优点，因此在多个领域得到广泛应用。

2.1 矿山行业在矿山行业中，振动筛主要用于矿石的筛分和分级。

矿石经过振动筛的筛分，可以分离出不同粒度的矿石，以满足不同工艺流程的要求。

同时，振动筛可以将矿石按照粒度分级，提高矿石的利用率。

2.2 建筑材料行业在建筑材料行业中，振动筛主要用于砂石、石粉等材料的筛分。

通过振动筛的筛分，可以去除杂质，提高材料的质量。

同时，振动筛还可以分离出不同粒度的材料，以满足建筑材料的不同需求。

2.3 化工行业在化工行业中，振动筛主要用于粉状物料的筛分和过滤。

振动筛长度计算公式
嘿，朋友们！你们知道吗，振动筛长度的计算可是个关键问题啊！振动筛长度的计算公式呢，其实并不复杂，但这里面的门道可不少哦！
一般来说，振动筛长度主要取决于要处理的物料量、物料特性以及筛分要求等因素。

可以用这样一个简单的公式来大致估算：振动筛长度 = （处理量 / （筛分效率× 单位时间处理量））× 修正系数。

比如说，我们就拿处理矿石来举例吧。

如果要处理的矿石量很大，那振动筛就得长一些，不然怎么能快速地把矿石都筛好呢？就好像你要把一大堆苹果分类，篮子太小肯定不行呀，得换个大的才行！而且不同的矿石特性也会影响振动筛长度。

如果矿石颗粒比较大、比较难筛，那也得增加振动筛的长度，给它们足够的时间和空间去通过筛网呀，不然怎么能保证筛分效果呢？这就好比是跑步比赛，路程短了，选手们都还没发挥呢就结束了，那可不行！
再来说说筛分效率，这也是个很重要的因素呢。

如果筛分效率要求很高，那振动筛长度自然也要相应增加，不然怎么能把杂质都筛干净呢？这就像你打扫房间，想要打扫得特别干净，那肯定得多花点时间和精力呀。

修正系数呢，则是根据实际情况来调整的，比如物料的湿度、粘性等因素。

当然啦，这只是个基本的计算公式，实际应用中还需要根据具体情况进行调整和优化。

而且不同类型的振动筛，计算方法可能也会有所不同哦！这就需要我们在实际操作中不断摸索和总结经验啦。

哎呀，你们想想看，如果振动筛长度计算不准确，那会带来多大的麻烦呀！要么筛不完物料，要么筛分效果不好，那可就糟糕了！所以啊，大家一定要认真对待这个问题，可不能马虎哟！你们说是不是呀？哈哈！。

振动筛振幅计算公式振动筛是一种常用于物料筛分和分级的设备，它通过振动力将物料进行分离。

振动筛的振幅是一个重要的参数，它决定了物料在筛网上的运动轨迹和筛分效果。

在振动筛的设计和使用过程中，计算振幅是非常重要的一步，本文将介绍振动筛振幅的计算公式及其相关内容。

振幅是指振动筛在振动过程中，振动筛筛箱上下振动的幅度。

振动筛的振幅是通过振动电机产生的振动力和振动筛的结构参数共同决定的。

振幅的大小直接影响着振动筛的筛分效果和生产效率。

振幅过大或过小都会影响物料的筛分效果，因此，合理计算振幅是振动筛设计的关键。

振动筛的振幅计算公式如下：振幅（A）=振动力（F）/振动筛筛箱的质量（M）振动力是振动电机通过振动筛振动筛筛箱的力，它是振动筛振幅的主要来源。

振动力的大小由振动电机的参数决定，如振动电机的功率、电流、振动频率等。

振动力的计算可以根据振动电机的参数和振动筛筛箱的质量进行计算。

振动筛筛箱的质量是指振动筛的筛箱的总质量，包括振动筛筛网、筛箱、振动筛机架等部分的质量。

振动筛筛箱的质量可以通过直接测量或根据振动筛的设计参数进行计算。

在计算振动筛的振幅时，需要确保振动筛的振幅在合理的范围内。

振幅过大会导致物料在筛网上的过分运动，降低筛分效果和生产效率；振幅过小则会使物料在筛网上的运动不足，筛分效果较差。

振动筛的振幅通常根据物料的性质、筛网的孔径和振动筛的结构参数来确定，需要根据实际情况进行调整和优化。

在振动筛的使用过程中，振幅的计算是一个动态的过程。

振动筛的振幅会随着振动电机的参数、物料的性质、筛网的孔径等因素的改变而变化。

因此，对于不同的物料和筛分要求，需要根据实际情况进行振幅的计算和调整。

总结起来，振动筛的振幅是影响筛分效果和生产效率的重要参数，合理计算和调整振幅对于振动筛的设计和使用是非常关键的。

振动筛的振幅计算公式为振幅（A）=振动力（F）/振动筛筛箱的质量（M），其中振动力和振动筛筛箱的质量可以根据振动电机的参数和振动筛的设计参数进行计算。

机械振动筛设计计算
引言
机械振动筛是一种常用的分离和筛分设备，广泛应用于矿业、冶金、化工等行业。

本文旨在介绍机械振动筛的设计计算方法。

设计原理
机械振动筛通过振动力使物料在筛面上进行分层分级，实现粒度的分离。

其主要设计原理有以下几点：
1. 振动筛面：筛面的设计应具有合适的倾角和孔径大小，以便物料顺利通过。

2. 振动力：振动力的大小和振幅将影响物料在筛面上的运动状态和筛选效果。

3. 运动参数：振动筛的运动参数包括振动频率和振动方向，对物料的筛选效果有一定影响。

设计计算步骤
机械振动筛的设计计算主要包括以下几个步骤：
1. 确定物料特性：包括物料的粒度分布、湿度等参数。

2. 确定筛面尺寸和倾角：根据物料特性和处理量确定筛面尺寸，并选择合适的倾角。

3. 计算振动力和振幅：根据物料特性、筛面尺寸和倾角，计算
所需的振动力和振幅。

4. 选择振动电机：根据计算得到的振动力和振幅，选择合适的
振动电机。

5. 确定振动频率和振动方向：根据物料特性和筛选效果的要求，确定振动筛的振动频率和振动方向。

6. 设计振动筛机架：根据所选用的振动电机和振动筛的尺寸，
设计合适的机架结构。

结论
通过以上的设计计算步骤，可以得到合适的机械振动筛设计方案，以满足物料分离和筛分的需求。

参考文献:
- [1] 张三，李四，王五. 机械振动筛设计与应用[M]. 北京: 机械
工业出版社，2020.。

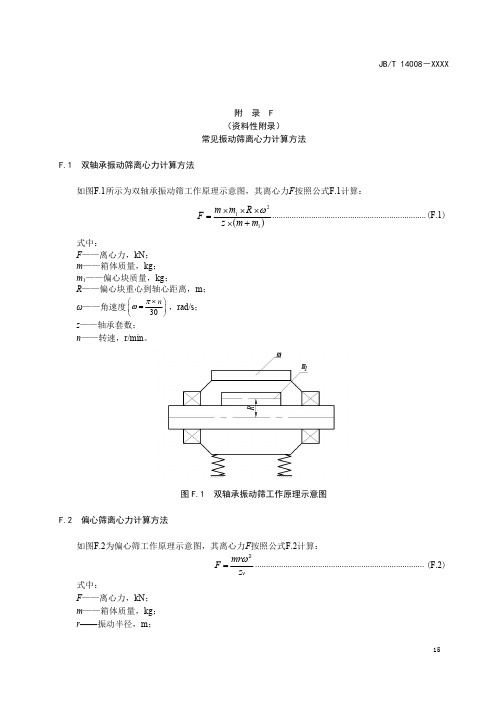

附录F（资料性附录）常见振动筛离心力计算方法F.1双轴承振动筛离心力计算方法如图F.1所示为双轴承振动筛工作原理示意图，其离心力F 按照公式F.1计算：()121m m z R m m F +⨯⨯⨯⨯=ω.......................................................................(F.1)式中：F ——离心力，kN ；m ——箱体质量，kg ；m 1——偏心块质量，kg ；R ——偏心块重心到轴心距离，m ；ω——角速度30n πω⨯⎛⎫= ⎪⎝⎭，rad/s；z ——轴承套数；n ——转速，r/min 。

图F.1双轴承振动筛工作原理示意图F.2偏心筛离心力计算方法如图F.2为偏心筛工作原理示意图，其离心力F 按照公式F.2计算：v2z mr F ω=..............................................................................(F.2)式中：F ——离心力，kN ；m ——箱体质量，kg ；r ——振动半径，m ；ω——角速度30n πω⨯⎛⎫= ⎪⎝⎭，rad/s ；z v ——承受冲击载荷的轴承套数；n ——转速，r/min 。

图F.2偏心筛工作原理示意图F.3直线筛离心力计算方法如图F.3所示为直线筛工作原理示意图，其离心力F 按照公式F.3及公式F.4计算：a)最小离心力：212)-ωω⨯⨯=⨯⨯=zr R m z r m F （.........................................................(F.3)b)最大离心力：21ω⨯⨯=z R m F ........................................................................(F.4)式中：F ——离心力，kN ；m ——箱体质量，kg ；m 1——偏心块质量，kg ；R ——偏心块重心到轴心距离，m ；r ——振动半径，m ；ω——角速度30n πω⨯⎛⎫= ⎪⎝⎭，rad/s ；z ——轴承套数；n ——转速，r/min 。

震动筛的工作原理震动筛是一种常见的、广泛应用于工业生产中的筛分设备。

它采用了特殊的振动原理，通过振动力使物料在筛网上进行筛分，从而实现不同粒度的物料分离。

本文将详细介绍震动筛的工作原理，并按照以下几点进行解析：1. 结构组成：- 震动筛主要由筛箱、振动电机、振动筛网以及支撑装置等部分组成。

- 筛箱通常为刚性结构，具有高强度和抗压能力，能够承受物料的冲击和振动力。

- 振动电机是震动筛的动力源，通过产生振动力来驱动整个筛分系统。

- 振动筛网则是物料筛分的关键部分，根据不同物料的粒度要求选择不同孔径的筛网。

2. 工作原理：- 振动筛工作时，振动电机产生的振动力被传递给筛箱，进而传递给筛网。

- 筛网受到振动力的作用下，将物料进行筛分。

较小的颗粒通过筛网孔径落入下方的物料接收器中，而较大的颗粒则被挡在筛网上方，最终形成分离效果。

- 此外，振动力还能够改变物料在筛网上的移动轨迹，增加物料与筛网的接触概率，提高筛分效率。

3. 振动力的产生：- 振动电机激励产生的振动力是驱动震动筛工作的核心力量。

- 振动电机通过旋转偏心块或离心轮产生离心力，将机械能转化为振动能。

- 振动电机的转速、偏心块或离心轮的质量和形状等因素可以调节振动筛的振动力大小和频率，以适应不同物料的筛分需求。

4. 筛分过程的影响因素：- 物料特性：物料的粘度、湿度、粒度分布等特性将直接影响筛分效果。

- 筛分参数：包括振幅、振动频率、筛网孔径等参数的调节对筛分效果具有重要影响。

- 筛网磨损：随着使用时间的增加，筛网表面会出现磨损和堵塞，这将影响筛分效率，需要及时更换或清洗。

5. 应用领域：- 震动筛广泛应用于矿山、冶金、化工、建材、粮食、轻工、医药等行业中的物料筛分、固液分离等工序中。

- 在矿山行业中，震动筛常用于煤炭、矿石等的筛分、分级和脱水等工艺。

- 在化工行业中，震动筛可用于筛分化工原料、颗粒状固体的物料分类和过滤。

- 在建材行业中，震动筛可用于石灰石、石英砂等物料的筛分和分级。

振动筛的工作原理振动筛是一种常用的固液分离设备，广泛应用于化工、食品、医药、冶金等领域。

它通过振动筛网对物料进行筛分，将粗颗粒和细颗粒分离，达到分级、筛除杂质的目的。

那么，振动筛的工作原理是什么呢？下面我们将详细介绍振动筛的工作原理。

1. 振动筛的结构组成振动筛主要由振动电机、筛箱、筛网、减震弹簧、底座等部件组成。

其中，振动电机通过激振器产生激振力，传递给筛箱和筛网，使物料在筛网上进行振动筛分。

2. 振动筛的工作原理当振动筛启动时，振动电机带动激振器产生激振力，激振力通过激振器传递给筛箱和筛网，使其产生振动。

物料进入筛箱后，在振动力的作用下，物料会在筛网上产生跳跃运动，从而实现筛分的目的。

粗颗粒会沿着筛箱的上端滑落，而细颗粒则通过筛网进入下方的物料出口。

3. 振动筛的筛分原理振动筛的筛分原理主要是利用振动力将物料在筛网上进行跳跃运动，从而实现粗颗粒和细颗粒的分离。

在振动的作用下，物料会形成多层分层筛分，从而实现高效的分级筛分效果。

同时，振动筛还可以根据物料的特性和筛分要求进行调整，以达到最佳的筛分效果。

4. 振动筛的应用范围振动筛广泛应用于化工、食品、医药、冶金等行业，可以对颗粒状、粉状、液状物料进行筛分、过滤、除尘等操作。

在化工行业中，振动筛常用于化工原料的筛分和颗粒物料的分级。

在食品行业中，振动筛可以对食品原料进行筛分和除杂。

在医药行业中，振动筛常用于药粉的筛分和过滤。

在冶金行业中，振动筛可以对金属粉末进行筛分和除尘。

总之，振动筛通过振动筛网对物料进行筛分，实现粗颗粒和细颗粒的分离。

其工作原理是利用振动力使物料在筛网上产生跳跃运动，从而实现高效的分级筛分效果。

振动筛在化工、食品、医药、冶金等行业有着广泛的应用，对于提高生产效率、改善产品质量具有重要意义。

振动筛原理和常用计算振动筛原理及常用计算公式一、直线振动筛工作原理振动筛工作时，两电机同步反向旋转使激振器产生反向激振力，迫使筛体带动筛网做纵向运动，使其上的物料受激振力而周期性向前抛出一个射程，从而完成物料筛分功课。
