有机化学实验的常用仪器
一、常用的玻璃仪器
园底烧瓶梨形烧瓶三口烧瓶锥形瓶吸滤瓶
直形冷凝管
球形冷凝管
空气冷凝管
外冷式蛇形冷凝管
内冷式蛇形冷凝管
刺形分馏柱分液漏斗分水器｛｝
恒压滴液漏斗滴液漏斗
漏斗
温度计
克氏蒸馏头二口连接管连接管蒸馏头
接引管真空接引管分支接引管75°弯管烧杯量桶
玻璃塞 b 形管酒精灯分支烧瓶三通
安全管
表面皿开口塞
二、常用金属用具
万能夹加热器
铁架台。

有机化学实验中常见仪器装置图
(总4页)
--本页仅作为文档封面，使用时请直接删除即可--
--内页可以根据需求调整合适字体及大小--
有机化学实验中常见仪器装置图
直形冷凝管蒸馏装
置空气冷凝管蒸馏装
置低沸点物质的蒸馏装置
乙酰水杨酸的制备反应装置分馏装置分馏装
置
简易蒸馏装置(环己酮制备) 简易蒸馏装置(正丁醚制备) 水蒸气蒸馏装置
回流装置回流装
置空气回流装
置搅拌回流装置
回流分水装置脂肪提取
器抽滤装置带保护的抽滤装置
（索氏提取器）
热过滤装置升华装置固体干燥装
置分液漏斗
分液漏斗的振摇方
法分液萃取装置分液萃取装置
熔点测定装置。

蒸馏烧瓶高型烧杯砂芯抽滤漏斗玻璃漏斗砂芯漏斗漏斗全自动滴定管微量滴定管移液管试管U形管直形干燥管试管架真空干燥器玻璃珠染色缸研钵吸球/胶管温度计砂芯滤球单双目显微镜温湿表电子天平紫外分光光度计折光仪分光光度计原子吸收分光光度计原子吸收光谱仪广范试纸远红外测温仪数显恒温旋转蒸发器调温电热套环保专用电热套鼓风干燥箱定性滤纸定量滤纸陶土网圆网打孔器铁方台碟式滴定夹升降台电热恒温水浴锅精密试纸无级调速电动搅拌机磁力加热搅拌机实验室电导率仪实验室离子计实验台通风柜转角台器皿柜架盘天平升降台密度计电动搅拌机超声波清洗器布氏漏斗坩埚架，镍三角，泥三角，白色比色板，黑色比色板图纸加工真空三叉接管蒸馏头75度温度计套管导气管沸点仪器刻度移液管梨型分液漏斗圆底烧瓶三口烧瓶量筒棕色试剂瓶图纸加工离心管离心管白色试剂瓶自动加液瓶沸点仪空气冷凝管滴瓶钢铁量瓶勃氏比面仪梨型分液漏斗滴液漏斗抽滤瓶配件容量瓶培养皿抽滤瓶比重瓶吸收管微量定氮蒸馏器蜡烛台蒸馏仪牛角勺牛角勺量水器李氏比重瓶铁架台蛇型冷凝管微量滴定管蓝白线酸式滴定管图纸加工试管架棕色U型多孔玻板吸收管自动加液瓶移液吸管附件标准口接头比重瓶培养皿自动加液管白滴瓶圆底烧瓶二口烧瓶三口烧瓶四口烧瓶平底烧瓶三角烧瓶茄形烧瓶二口梨形烧瓶梨形蒸馏烧瓶梨形分馏烧瓶梨形分馏烧瓶(刺形)直形冷凝管空气冷凝管球形冷凝管蛇形冷凝管蛇形回流冷凝管直形回流冷凝管螺旋形冷凝管双层直形冷凝管三口连接管分馏头蒸馏头75度直形防溅球弯形防溅球蒸馏弯头75度蒸馏弯管105度-75度蒸馏头下斜式75度-105度刺形分馏头刺形分馏管具上支管塞刺形蒸馏柱具支接受管真空接受管直形接受管直接管弯接管抽气接管具嘴接受试管接受管具侧管真空三叉接管真空转式接受器空心塞接头具活塞弯接管塞二通塞 双塞管 接头 温度计套管 具塞温度计 搅拌器弯形干燥管 直形干燥管 斜形干燥管 球形分液漏斗 筒形分液漏斗 漏斗圆底刻度离心管尖底离心管三角形融点测定管石腊融点测定管椭圆形融点测定管凝固点测定器 T型三路活塞直形二路活塞十形四路活塞磨口凝固点测定器球形抽气管筒形抽气管具活门抽气管玻璃珠筒式搅拌棒旋板式搅拌棒高型称量瓶气体洗瓶扁型称量瓶 U形具支干燥管一球干燥管 U形具支具塞干燥管二球干燥管球形氮气球筒形氮气球直形点滴管直形一球点滴管弯形点滴管弯形一球点滴管平底洗瓶三角洗瓶干燥器棕色干燥器真空干燥器三角薄层喷瓶气体发生器简易气体发生器简易气体发生器酒精灯研钵水槽放水瓶龙头瓶小口试剂瓶棕色小口试剂瓶大口试剂瓶棕色大口试剂瓶过滤瓶上下嘴过滤瓶圆形种子瓶锥形种子瓶架子方型染色缸方盖高型染色缸小型染色缸量筒具塞量筒量杯溶量瓶短管标准漏斗圆筒形漏斗直形安全漏斗环颈安全漏斗一球安全漏斗滴液漏斗球形分液漏斗梨形分液漏斗梨形刻度分液漏斗筒形分液漏斗筒形刻度分液漏斗钢铁量瓶双线粘度计量瓶碱性皮头滴定管酸性肯塞滴定管具四氟芯滴定管具三路活塞滴定管开口式自动滴定管封闭式自动滴定管棕色磨砂自动滴定管具干燥管全自动滴定管蓝线磨砂自动滴定管气体流量计比重瓶固体比重瓶具塞比色管砂芯坩埚砂芯漏斗直管式砂芯漏斗色层分析柱色层分析柱具活塞回流装置份测定器蒸馏器茄形蒸馏器氮气球蒸馏器微型化学实验制备仪微型化学实验是八十年代在国际上崛起，并得以迅速推广的一种实验方法，微型化学实验制备仪因其结构精巧、功能多样、节省试剂、减少污染、安全可靠和携带方便等特点成为化学工作者的首选仪器，九十年代初期，我国的部分高校就开始了微型化学实验的探索与研究，为了适应现代化实验室教学改革的需要，九六年我们在省化学学会、安徽大学、安徽农业大学的关心和支持下，成功研制了微型化学实验制备仪，并于当年在安徽农业大学首先投入使用，由于我们成功的解决了微型铁架台问题，使得微型实验先后在我省教育学院、安徽理工大学、安徽大学、电子工程学院、淮南师范学院等多所高校得以成功应用。

化学仪器示意图：
化学实验操作、实验装置图：
尾气处理：
过滤操作注意事项：
“一贴”：滤纸紧贴漏斗的内壁（不留气泡，防止纸破裂）
“二低”：（1）滤纸的边缘低于漏斗口（2）漏斗内的液面低于滤纸的边缘
“三靠”：（1）漏斗下端的管口紧靠烧杯内壁
（2）用玻璃棒引流时，玻璃棒下端轻靠在三层滤纸的一边
（3）用玻璃棒引流时，烧杯尖嘴紧靠玻璃棒中部
过滤后，滤液仍然浑浊的可能原因有:
①承接滤液的烧杯不干净②倾倒液体时液面高于滤纸边缘③滤纸破损
酸式滴定管：碱式滴定管：移液管：移液管：
A B C
D
现象：①试管中黑色固体变为亮红色; ②试管口有水珠出现
A B C
D
洗气瓶
实验器材的认识
试管和试管架试管夹试管刷
100mL烧杯锥形瓶量筒
烧杯容量瓶
滴瓶（试剂瓶）药匙锥形瓶
细口瓶和广口瓶长颈漏斗和漏洞
分液漏斗研钵坩埚
石棉网三角架
烧瓶蒸馏瓶
酒精灯酒精喷灯托盘
天平集气瓶铁架台玻璃钟
罩启普发生器（对比）
启普发生器
分液漏斗干燥皿
燃烧匙药匙试管夹坩埚钳试管架
洗气瓶洗气瓶（管）的
使用玻璃水槽滴液板U 形管
滴定管（酸性和碱性）与酸性滴定管色使用方法
玻璃导管和橡皮管（塞）的连接
→容量瓶的使用
固体药品的取用
液体药品的取用
蒸馏仪器（过程）
过滤的过程。

有机化学实验的常用仪器
一、常用的玻璃仪器
园底烧瓶梨形烧瓶三口烧瓶锥形瓶吸滤瓶
直形冷凝管
球形冷凝管
空气冷凝管
外冷式蛇形冷凝管
内冷式蛇形冷凝管
刺形分馏柱分液漏斗分水器｛｝
恒压滴液漏斗滴液漏斗
漏斗
温度计
克氏蒸馏头二口连接管连接管蒸馏头
接引管真空接引管分支接引管75°弯管烧杯量桶
玻璃塞 b 形管酒精灯蒸馏烧瓶三通
安全管表面皿开口塞
二、常用金属用具
铁架台万能夹加热器
三、其他玻璃仪器
(1)试管(2)烧杯(3)锥形瓶(4)量筒(5)蒸发皿(6)表面皿
(7)圆底烧瓶(8)平底烧瓶(9)三颈瓶(10)蒸馏瓶(11)克氏蒸馏瓶
(12)玻璃漏斗(13)布氏漏斗(14)热滤漏斗(15)抽滤瓶(16)抽滤管(17)梨形分液漏斗(18)圆形分液漏斗(19)滴液漏斗(20)恒压漏斗
(21)
空
气冷凝管(22)球形冷凝管(23)直形冷凝管(24)刺形分馏柱
(25) Y形管(26) 熔点测定管(27) 水分分离器(28)干燥管(29)接液管。

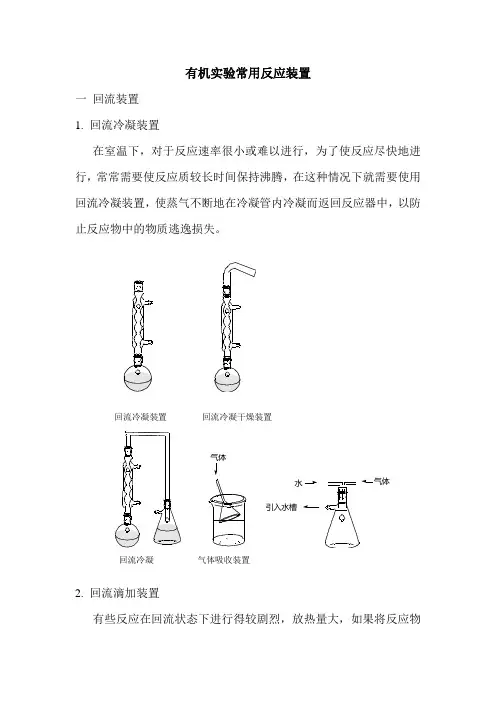

有机实验常用反应装置一 回流装置1. 回流冷凝装置在室温下，对于反应速率很小或难以进行，为了使反应尽快地进行，常常需要使反应质较长时间保持沸腾，在这种情况下就需要使用回流冷凝装置，使蒸气不断地在冷凝管内冷凝而返回反应器中，以防止反应物中的物质逃逸损失。

回流冷凝装置 回流冷凝干燥装置水引入水槽回流冷凝 气体吸收装置2. 回流滴加装置有些反应在回流状态下进行得较剧烈，放热量大，如果将反应物一次投入，反应会很难控制；或者有些反应为了控制反应的选择性，也需要将反应物分批加入，在这种情况下，采用带滴液漏斗的回流滴加装置，将其中一种反应物慢慢滴加进去，另外，可根据需要，在反应瓶外面用冷水或冰水或通过热源加热。

在许多合成实验（如非均相反应）中为了使反应顺利进行，较好地控制反应温度，缩短反应时间和提高产率，常采用搅拌装置。

回流滴加装置搅拌回流滴加装置2. 回流分水装置在进行某些可逆反应平衡反应时，为了使正向反应进行彻底，可将反应物之一不断从反应混合物中除去，若生成物之一是水，且生成的水能与反应物之一形成恒沸混合物，这时可用回流分水装置。

分水器的作用是把反应产生的水从反应体系中分离开来，也就是降低产物的浓度使得平衡反应向右移动，从而提高反应的产量。

要求反应物或溶剂和水是不互溶的，而且密度应该是比水小的，这样在分水器里水就能和反应物或溶剂分层，上层的反应物或溶剂又能继续流回反应体系继续反应，而在下层的水就可以从反应体系里分离开来了。

带水剂就是能够和水作用产生共沸物使得水更易被蒸出的物质。

制备乙酸乙酯时不可以用分水器，因为反应物、产物和水都是互溶的无法分开来。

只要和乙酸乙酯一起蒸出就，再用干燥剂就可以除去了。

回流分水装置二分馏装置对于有水生成的可逆反应，若生成的水与反应物之一沸点相差较小（小于300C），且两者能互溶，如水与以乙酸，若想分出反应生成的水，反应物如乙酸也同时被分出，这时就不能用回流分水装置提高反应产率，应用分溜装置。

一、回流装置当反应需要在反应体系的溶剂或反应物的沸点附近进行时需用回流装置，如图1.7，其中图1.7(1)适用于需要干燥的反应体系；如不需要防潮，可去掉干燥管。

图1.7(2)适应于产生有害气体（如溴化氢、氯化氢、二氧化硫等）的反应体系；图1.7(3)适用于边滴加边回流的反应体系。

图1.7回流装置二、蒸馏装置用蒸馏法分离和提纯液体有机化合物时要使用蒸馏装置，如图1.8。

其中图1.8.(1)是最常用的一种，它适用于低沸点物质的蒸馏(BP<140℃)，既可在尾部侧管处连接干燥管，用作防潮蒸馏，也可连上橡皮管把易挥发的低沸点馏出物（如乙醚）的尾气导向水槽或室外。

蒸馏高沸点物质(BP>140℃)时，要换用空气冷凝管；图1.8.(2) 是闪蒸装置，适用于大量溶剂的蒸除，或用于少量物质的富积。

由于液体可由滴液漏斗中不断加入，避免了使用较大的蒸馏瓶。

图 1.8蒸馏装置三、气体吸收装置当反应体系中有毒性气体产生时，要用气体吸收装置，以减少环境污染，如图1.9。

其中图1.9.(1)和(2)适用于少量气体的吸收。

使用图1.9.(1)装置时，玻璃漏斗应略微倾斜，使漏斗口一半在水中，一半在水面上，不得将漏斗埋入吸收液面下，以防成为密闭装置，引起倒吸；图1.9.(3)是反应过程中有大量气体生成或气体逸出速度很快的气体吸收装置。

水自上端流入（可利用冷凝水）抽滤瓶中，在恒定的水平面上溢出。

粗的玻管恰好伸入水面，被水封住，以防止气体逸入大气中。

图1.9气体吸收装置四、搅拌装置1.机械搅拌：机械搅拌是由电机带动搅拌棒而达到搅拌的一种装置。

如果反应在互不相溶的两种液体或固液两相的非均相体系中进行，或其中一种原料需逐渐滴加进料时，必须使用搅拌装置，如图1.10。

搅拌可以保证两相的充分混合接触和被滴加原料的快速均匀分散，避免或减少因局部过浓过热而引起的副反应。

其中图1.10(1)适用于搅拌下滴加回流的反应；图1.10 (2)用于搅拌下滴加并需测温的反应。
