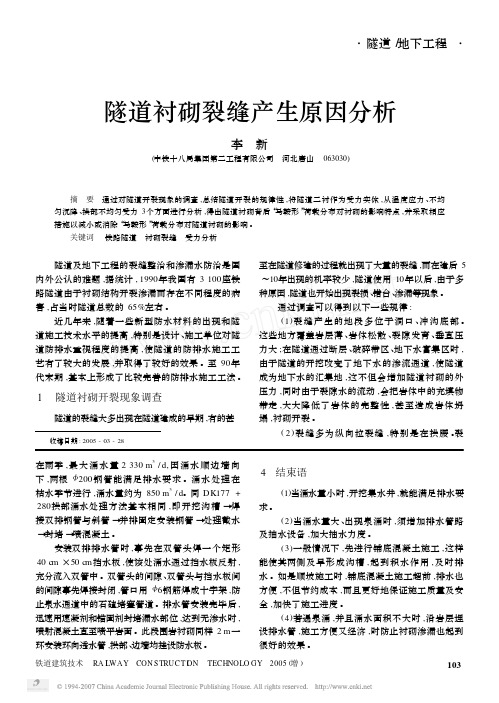

隧道衬砌裂缝产生原因分析李　新(中铁十八局集团第二工程有限公司　河北唐山　063030)摘　要　通过对隧道开裂现象的调查,总结隧道开裂的规律性,将隧道二衬作为受力实体,从温度应力、不均匀沉降、拱部不均匀受力3个方面进行分析,得出隧道衬砌背后“马鞍形”荷载分布对衬砌的影响特点,并采取相应措施以减小或消除“马鞍形”荷载分布对隧道衬砌的影响。

关键词　铁路隧道　衬砌裂缝　受力分析收稿日期:2005-03-28 隧道及地下工程的裂缝整治和渗漏水防治是国内外公认的难题,据统计,1990年我国有3100座铁路隧道由于衬砌结构开裂渗漏而存在不同程度的病害,占当时隧道总数的65%左右。

近几年来,随着一些新型防水材料的出现和隧道施工技术水平的提高,特别是设计、施工单位对隧道防排水重视程度的提高,使隧道的防排水施工工艺有了较大的发展,并取得了较好的效果。

至90年代末期,基本上形成了比较完善的防排水施工工法。

1　隧道衬砌开裂现象调查隧道的裂缝大多出现在隧道建成的早期,有的甚至在隧道修建的过程就出现了大量的裂缝,而在建后5～10年出现的机率较少,隧道使用10年以后,由于多种原因,隧道也开始出现裂损、错台、渗漏等现象。

通过调查可以得到以下一些规律:(1)裂缝产生的地段多位于洞口、冲沟底部。

这些地方覆盖岩层薄、岩体松散、裂隙发育、垂直压力大;在隧道通过断层、破碎带区、地下水富集区时,由于隧道的开挖改变了地下水的渗流通道,使隧道成为地下水的汇集地,这不但会增加隧道衬砌的外压力,同时由于裂隙水的流动,会把岩体中的充填物带走,大大降低了岩体的完整性,甚至造成岩体坍塌,衬砌开裂。

(2)裂缝多为纵向拉裂缝,特别是在拱腰。

裂在雨季,最大涌水量2330m 3/d,因涌水顺边墙向下,两根<200钢管能满足排水要求。

涌水处理在枯水季节进行,涌水量约为850m 3/d 。

同DK177+280拱部涌水处理方法基本相同,即开挖沟槽→焊接双排钢管与斜管→并排固定安装钢管→处理截水→封堵→喷混凝土。
